대기 간섭 감지 LiDAR 펄스 광원

특징

  • 고펄스 에너지: 300uJ
  • 펄스 폭: 100~800ns(조정 가능)
  • 펄스 매개변수 내장, 원터치 시작
  • 높은 통합성, 소형, 경량
  • 제품 상세 정보

대기 간섭 감지 LiDAR 펄스 광원

대기 모니터링은 항공우주 안전, 환경 분야, 기상학 및 일기 예보에 매우 중요합니다. 도플러 편이 원리를 기반으로, 파이버WDM 시스템 구축의 편의성과 안정성을 향상시키기 위해 통합 모듈을 출시했습니다.

300uJ 대기 간섭 감지 LIDAR 광원은 MOPA 구조 설계에 기반하여 자체 개발한 초협대역 선폭 레이저를 통합하였으며, 선폭은 kHz만큼 좁아질 수 있습니다. 고유한 회로 설계를 갖춘 내장 AOM은 펄스 신호 왜곡을 효과적으로 억제하고, 다단계 증폭 광로를 최적화하며, 여기된 브릴루앙 산란을 효과적으로 억제하여 300uJ의 높은 펄스 에너지 출력을 실현합니다.

응용 프로그램

  • 도플러 풍속 측정
  • 기상 모니터링
  • 대기 오염 물질 모니터링
  • 공항 풍력발전소 모니터링
High Pulse Energy LiDAR

모델:FW-LiDAR-PS-EXX-TY

전력 레벨

이01

이10

E30

/

작업 모드

맥박

편광 상태

전체 PM

작동 파장(nm)

1550±2(ITU)

선폭(KHz)

<200

<5

산출

이동 주파수(MHz)

-160 80

펄스 오프 비율(dB)

≥100

반복(KHz)

내부 및 외부 동기화

기본 펄스 폭(ns)

250 200 600

최대 단일 펄스 에너지(uJ)

≥10

≥100

≥300

최대 광전력(W)

≥50

≥500

평균 광출력(W)

≥0.1@20kHz

≥1@10kHz

≥3@10KH

순환 장치

1*4 광 스위치

편광 소광비(dB)

18세 이상

출력 파이버 유형

PM1550

PLMA-GDF-25/300

본질적인 빛

고유 스펙트럼 출력

0.9~1.5

≥1.5

작동 온도(℃)

T2:-40~60

T1:-10~60; T2:-40~60

보관 온도(℃)

영하 40~85도

전원 공급 장치(V)

24

18~24

외부 동기화

5.5V≥High 레벨 >3V,Low 레벨 <0.4V,펄스 폭(전기 신호) >100ns,정합 임피던스 50Ω 또는 고임피던스,SMA 인터페이스

치수(mm)

180*150*45

200*200*50

소비 전력(W)

≤25

≤65

≤100

무게(kg)

≤1.2

≤2.2

모델:FW-LiDAR-PS-EXX-TY;

EXX: 단일 펄스 에너지, 예: E01: 단일 펄스 에너지 출력 10uJ;

TY: 작동 온도, 예: T1: -10~60℃;T2: -40~60℃

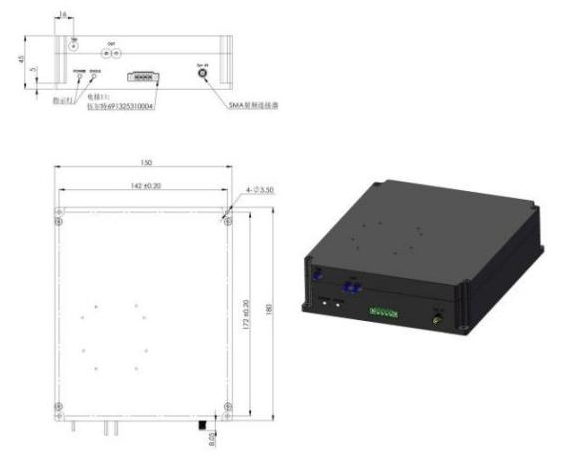

치수:180*150*45mm

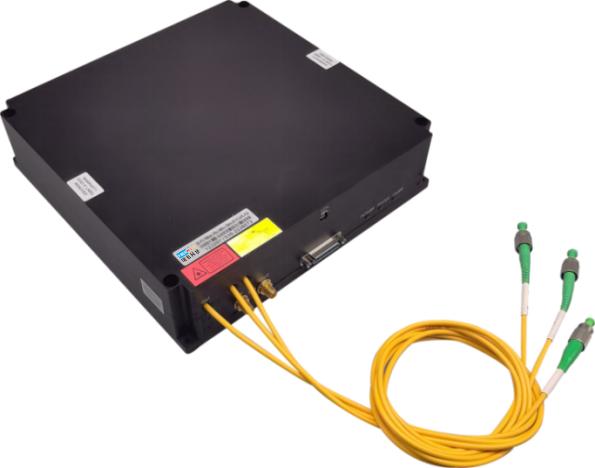

300μJ Pulsed Light Source

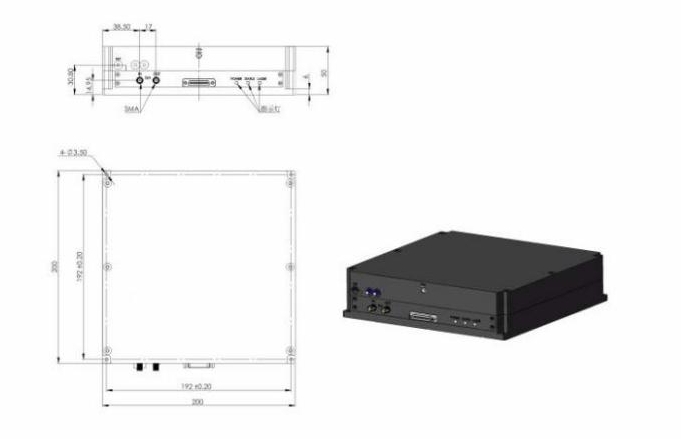

치수:200*200*50mm

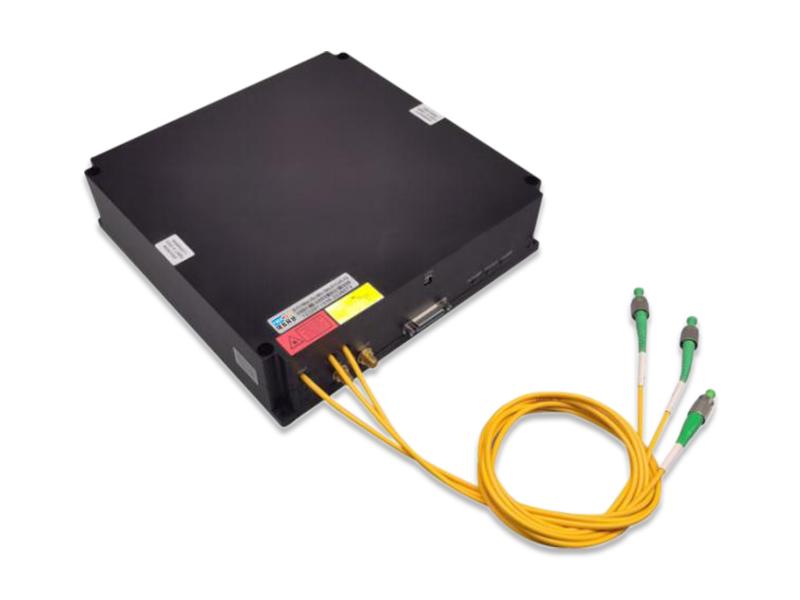

LiDAR Pulsed Light Source

주문 정보 및 맞춤형 솔루션에 대한 문의는 저희에게 연락해 주세요. sales@fiberwdm.com
