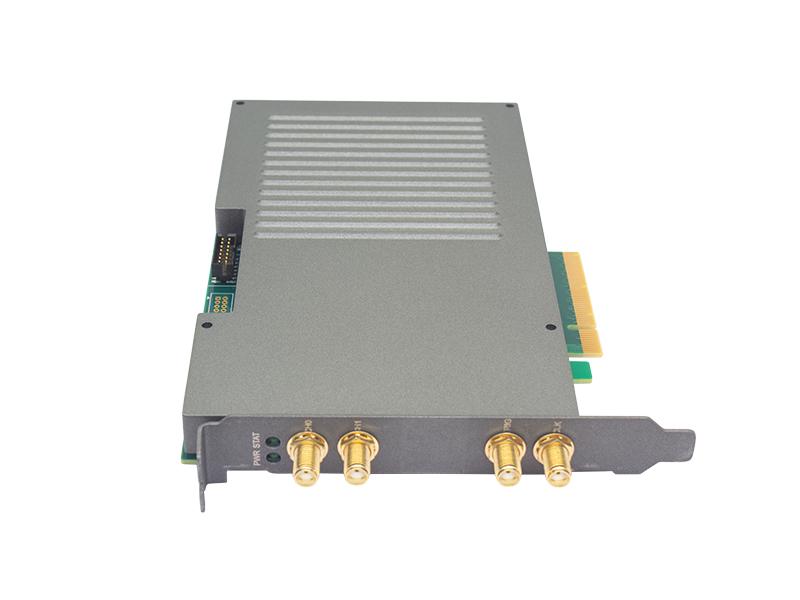

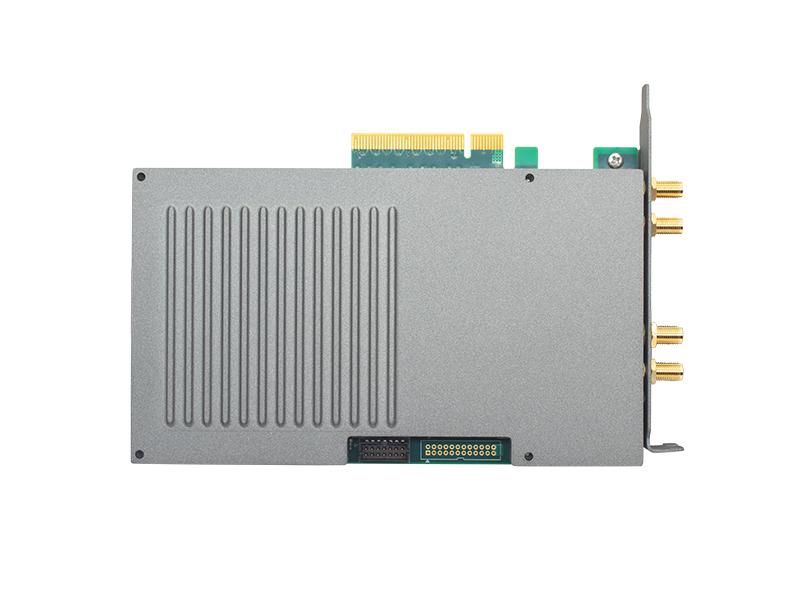

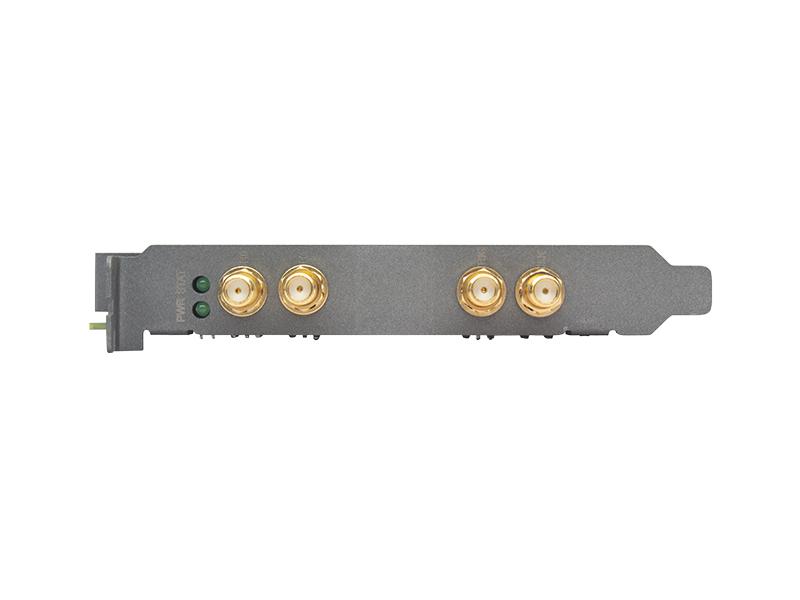

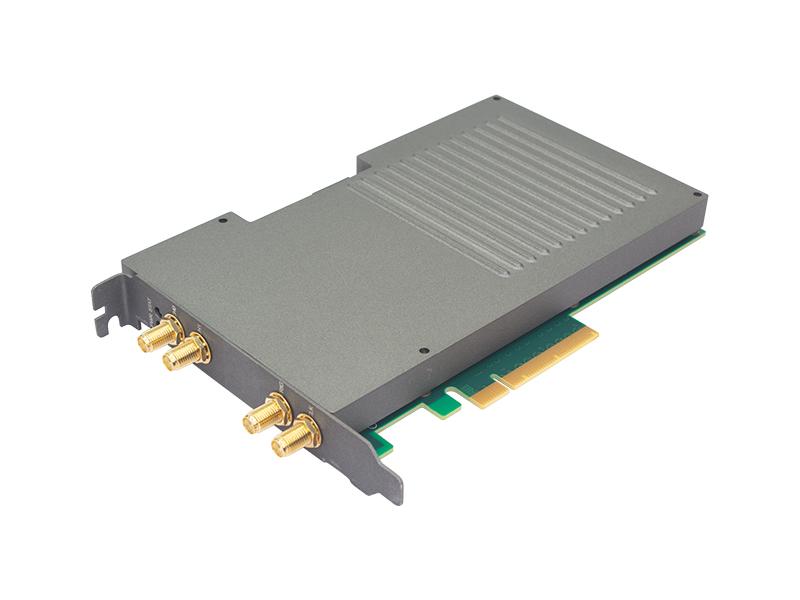

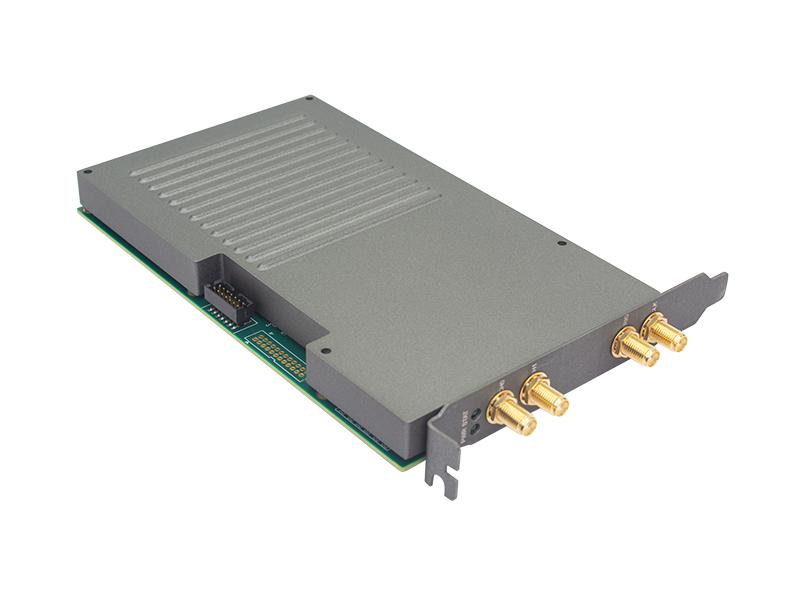

250MSps 듀얼 채널 고속 데이터 수집 카드

PCIe-6920은 PCIe x8 레인, 듀얼 채널, 14비트 해상도, 250MSps 샘플링 속도의 고속 데이터 수집 카드입니다. 풍부한 곱셈기와 RAM 리소스를 갖춘 고성능 FPGA 칩이 내장되어 있습니다. 대용량 데이터 캐시와 고속 데이터 전송 기술을 채택하여 원시 데이터의 실시간 업로드를 지원하며, 최대 2GB/s의 데이터 전송 속도를 제공합니다. 드라이버 호환성이 우수하며, WIN7, WIN8, WIN10, CentOS 및 Ubuntu 시스템의 다양한 32/64비트 버전을 지원합니다.

지금 문의하세요 다운로드
  • 제품 상세 정보

250MSps 듀얼 채널 고속 데이터 수집 카드

명세서

  • 14비트 듀얼 채널 동기화 실시간 샘플링
  • 250M 샘플링 속도
  • DC 커플링, 50Ω 입력 임피던스
  • 입력 전압 범위: 2Vpp
  • 0-125MHz 아날로그 대역폭
  • 88dBc SFDR
  • 트리거 출력 펄스, 16채널 디지털 IO
  • PCI Express x8 레인 고속 전송 인터페이스
  • 2GB DDR3 고속 데이터 캐싱

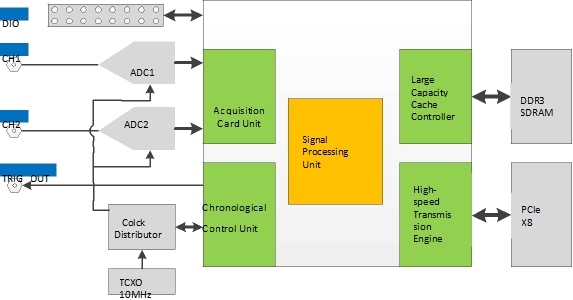

시스템 블록 다이어그램

250MSps Dual-channel High-speed Data Acquisition Card

명세서

입력 채널

입력 채널 번호

2

입력 임피던스

50±1%

오메가

입력 신호 범위

2Vp-p/10dBm

입력 커플링 모드

DC(AC 커플링 사용자 정의 가능)

해결

14

비트

대역폭(-3dB)

0-125(다른 대역폭은 사용자 정의 가능)

MHz

스퓨리어스 없는 동적 범위(SFDR)

-1dBFS 입력/200MSps

fIN=26MHz

88.5

데시비씨

fIN=42MHz

88.9

데시비씨

신호 대 잡음비(SNR)

-1dBFS 입력/250MSps

fIN=26MHz

70

데시벨피에스

fIN=42MHz

72

데시벨피에스

평균 소음 강도

-140

dBm/Hz

내부 참조 클록

빈도

10

MHz

안정

±0.5（-20~60℃）

피피엠

트리거 출력

고레벨 최소 전압

3.3

다섯

펄스 폭 분해능

4

엔에스

최소 펄스 폭

4

엔에스

디지털 입력/출력

채널 번호

16

레벨 표준

3.3V LVTTL

출력 구동 능력

8(최대)

엄마

신호 속도

50(최대)

Mbps

온보드 캐시

2

GB（DDR3L）

전원 공급 및 전력 소비

  • 공급 전압: 12V(골드핑거 파워)
  • 소비 전력：18W(최대)

온도 범위

  • 작동 온도: -20~60℃
  • 보관 온도：-40~85℃

기계적 치수

  • 181mm(길이) x 111mm(폭) x 20mm(깊이)
