DVS Integrated Optical Module
DVS 통합 광 모듈

DVS 통합 광 모듈

특징

  • 고도로 통합됨(UNL, AOM, EDFA, 검출기)
  • 작동 온도: -15~55℃
  • 높은 신뢰성과 안정성
  • 유연한 제어 모드
  • 단일/이중 채널
지금 문의하세요 다운로드
  • 제품 상세 정보

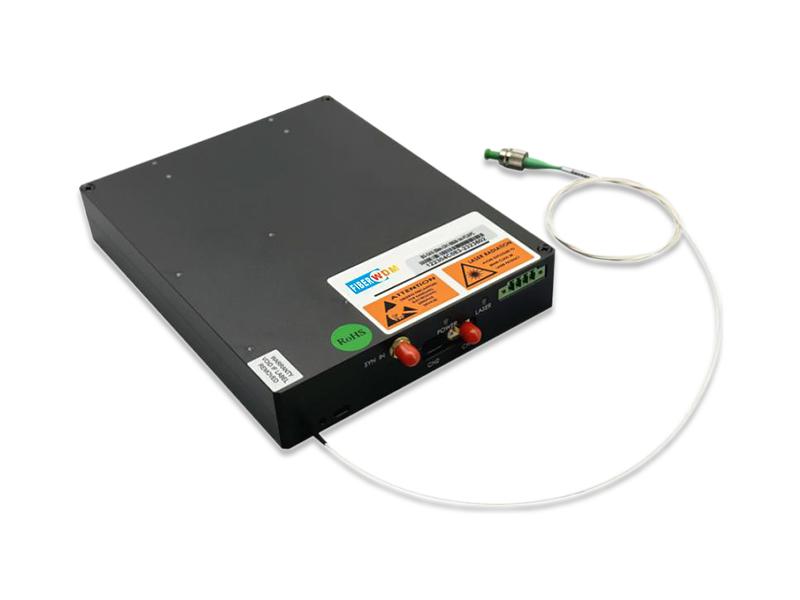

DVS 통합 광 모듈

분산형 광섬유 진동 감지(DAS)는 위상 OTDR 원리를 기반으로 하며, 단일 일반 광섬유를 전송으로 사용하여 광섬유 내부의 레이리 산란광을 감지하고 위상 및 강도 정보를 얻어 진동 및 기타 신호를 감지합니다. 석유, 가스 파이프라인, 경계 보안, 고속철도 운송 및 기타 분야에서 널리 사용됩니다.

분산형 광섬유 음향 감지 분야에서 파이버WDM 자체 개발한 초협대역 레이저(선폭 <3KHz), 80M AOM, 펄스 증폭기, 간섭 강도 검출기를 통합하여 일반 검출기보다 높은 신호대잡음비(SNR)를 제공하는 DVS 통합 모듈을 출시했습니다. 이 모듈은 고집적도, 소형 크기, 높은 신뢰성을 자랑합니다.

특징

  • 고도로 통합됨(UNL, AOM, EDFA, 검출기)
  • 작동 온도: -15~55℃
  • 높은 신뢰성과 안정성
  • 유연한 제어 모드
  • 단일/이중 채널

응용 프로그램

  • 석유 및 가스 파이프라인
  • 경계 보안
  • 고속철도 교통
  • 전원 케이블

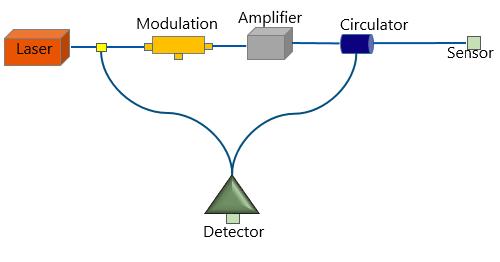

광학 경로

DVS Integrated Module

제품 사양

제품 모델: FW-DVSXXX

매개변수

민

일반

맥스

단위

감지 거리

- - 40 킬로미터

중심 파장

-

1550.12

- nm

선폭

- - 3

kHz

펄스 폭

60 100 - 엔에스

반복률

- 1 20

kHz

피크 펄스 광 전력

- 23 30

데시엠

상승/하강 시간

- - 30 엔에스

입력 임피던스

- 50 -

옴

변속 주파수

- 80 -

MHz

파장

800~1700

nm

얻다

3만

브이/에이

커플링 모드

AC

-

대역폭

100

MHz

변조 모드

외부

-

참고: 1) 단일 및 이중 채널을 선택할 수 있습니다. XXX: 366-단일 채널, 381-이중 채널

2) AOM 드라이버 내장

매개변수

지시자

주목

전기 같은

전원 공급 장치

직류 +12V/접지

전력 소비

<24W

전온

기계적인

치수

180*140*30mm

피그테일 타입

에스엠에프

의사소통

커넥터

4핀

수준

RS232

인터페이스

매개변수 읽기 및 설정

매개변수

민

맥스

단위

작동 온도

-15 +55 섭씨

보관 온도

-20 +70 섭씨

관련 습도

5 95 %

주문 정보 및 맞춤형 솔루션에 대해서는 저희에게 문의하세요. : 매상@ 파이버우드엠닷컴

이 제품에 대해 알고 싶으신가요?

보내기 메시지
메시지를 남겨주세요

IF 우리의 제품에 관심이 있으시고 자세한 내용을 알고 싶습니다. 여기에 메시지를 남겨주세요, 우리는 최대한 빨리 당신을 회신 할 것입니다.

  • 주제 : DVS 통합 광 모듈

관련 제품
DAS Integrated Optical Module（Raman） DAS 통합 광 모듈(라만)
특징 고도로 통합됨(UNL, AOM, EDFA, BPD, RAMAN) 작동 온도: -10~50℃ 높은 신뢰성과 안정성 유연한 제어 모드 단일/이중 채널
더 읽어보세요
DAS Integrated Optical Module DAS 통합 광 모듈
분산형 광섬유 음향 센싱(DAS)은 위상 OTDR 원리를 기반으로 하며, 단일 일반 광섬유를 전송 수단으로 사용하여 광섬유 내부의 레이리 산란광을 감지하고 위상 및 주파수 정보를 얻어 소리, 진동 등의 신호를 감지합니다. 석유, 가스 파이프라인, 경계 보안, 고속철도 교통 등 분야에서 널리 사용됩니다. 분산형 광섬유 음향 센싱 분야를 위해 FIBERWDM은 자체 개발한 초협대역 선폭 레이저(선폭
더 읽어보세요
DTS Integrated Module DTS 통합 모듈
특징 내장 DAQ: 온도를 직접 출력 감지 거리: 25km(SM), 15km(MM), 5km(고정확도) 고객 R&D 주기 단축
더 읽어보세요
Atmospheric Coherent Detection LiDAR Pulsed Light Source 대기 간섭 감지 LiDAR 펄스 광원
특징 고펄스 에너지: 300uJ 펄스 폭: 100~800ns(조정 가능) 펄스 매개변수 내장, 원터치 시작 높은 통합성, 소형, 경량
더 읽어보세요

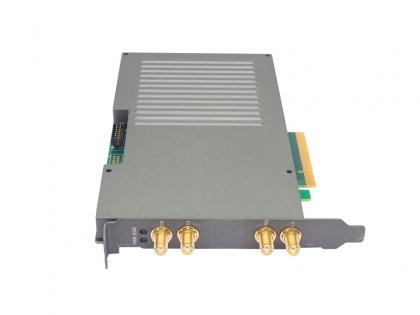

250MSps Dual-channel High-speed Data Acquisition Card 250MSps 듀얼 채널 고속 데이터 수집 카드
