이중 섬유 8CH C31-C38 DWDM Mux Demux LGX 상자

  • IL <2.4dB , 100Ghz DWDM Mux Demux
  • 문제 해결을위한 모니터 포트 1310nm 레거시 트래픽을위한 포트
  • 멀티플렉싱 어두운 광섬유 네트워크를 통해 8 개의 채널
  • 전체 호환 가능 ITU-T 1g / 10g / 25g / 40g / 100g DWDM 광학
  • 수동 장치, 냉각이 필요하지 않습니다
  • 지하철, 지역 및 장거리 지원 DWDM 네트워크
  • 제품 상세 정보

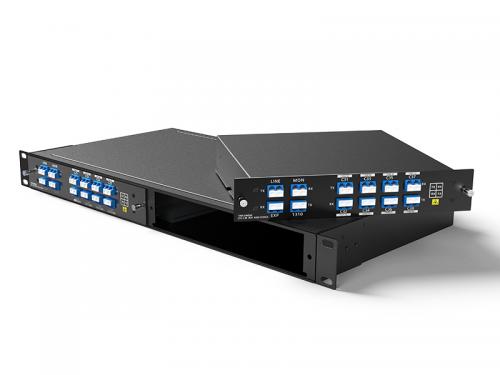

듀얼 섬유 8CH C31-C38 DWDM Mux Demux, With 1310nm, 모니터 및 EXP 포트, LC / UPC, LGX 상자 및 2 슬롯 1U 고문

8ch DWDM Mux Demux 광섬유, 파장에서 C31 C38 (1552.52nm ~ 1546.92nm), (그건 그렇고, 우리는 다른 파도 맞춤화를 지원할 수 있음); itu-t G.694.1 100Ghz 격자, 그것은 C- 밴드의 용량을 최대화합니다 범위.

8ch DWDM 1310nm 포트는 전적으로 패시 피월 LGX 상자 모듈 장치, 그것은 2 슬롯을 연결할 수 있습니다 1 U 랙; 생성물 삽입 손실은 ( 파장 포트 <2.4dB 1310nm 포트 <0.8dB). 그리고 DWDM과 함께 결합 된 앰프와 DCM 장치, The8ch DWDM 전송 시스템은 장거리 전송을 지원할 수 있습니다.

제품 패널

 8CH DWDM MUX DEMUX Dual Fiber

8CH DWDM Mux Demux 듀얼 섬유

  • 1310nm Portcan 지원 1g lx / sx, 10g LR, 40g ER4 / LR4, 100GLR / ER4 / LR4 / ZR4; 그것 forexisting 레거시 교통.
  • Mon 포트는 네트워크 링크 모니터링 또는 전력 모니터링을위한 것입니다. 트래픽에 영향을주지 않고 간편한 문제 해결을위한 것입니다.
  • 확장 포트 향후 대역폭이 증가하면 다른 DWDM DWDM의 라인 포트에 연결하여 네트워크 용량을 늘릴 수 있습니다. mux / demux 추가 섬유를 설치하거나 임대 할 필요없이 다른 파장을 지원합니다.


라인 링크

8CH DWDM MUX DEMUXDual fiber transmission

8CH DWDM Mux DemuxDual 섬유 전송

8 채널 DWDM Mux Demux 그리고 함께 1310nm 포트, Supports8 포인트 - 투 - 포인트에 대한 2 개의 광섬유의 채널 차이 사업 전송.

그것은 방송 및 TV, IDC, 금융, 정부, 구름, 거대한 데이터 및 기타 산업에서 작동합니다.


하이브리드 DWDM CWDM 회로망


CWDM 파장 범위는 1260-1625nm, 채널 간격은 20nm이며 실제로 모든 범위의 모든 범위를 커버 DWDM 파장 (1470-1625nm). 그리고 DWDM 파장은 훨씬 작은 채널 공간이 있습니다 (0.8nm). 따라서, CWDM DWDM 근처의 파장 파장은 DWDM을 전송하는 데 사용할 수 있습니다. 파장.

제품 사양

파장

8 채널 C31-C38 (또는 기타 파도)

채널 간격

100Ghz (0.8nm)

채널 통과 대역

± 0.11nm

과학 기술

TFF (박막 필터)

삽입 손실

≤2.4dB

링크 손실

≤3.2db

1310nm 포트 통과 밴드 너비

1260nm ~ 1360nm

중앙 파장 정확도

± 0.05nm

삽입 손실 @

1310 포트

≤0.8dB

삽입 손실 @ 1 % 몬맥

≤ 26db

반품 손실

≥ 45dB

지향성

≥ 45dB

편광 모드 분산

≤ 0.1ps

편광 의존성 손실

≤ 0.3dB

채널 격리

인접 ≥30dB
인접하지 않은 ≥45dB

온도

작동 -40 to 85 ° C

저장 -40 to 85 ° C

순중량

LGX 상자 : 0.5kg

2Slot 1U 랙 : 1.5kg

치수 (HXWXD)

LGX 상자 : 220 * 200 * 39mm

1U 랙 : 44 * 440 * 230mm

참고 : 커넥터로 지정되었습니다.


패키지 정보



LGX 상자 플러그 2 슬롯 1U 랙 2 슬롯 1U LGX 랙 상자

주문 정보

제품 번호.

제품 설명

DMD8-101-C2128-31M

DWDM Mux Demux 8CH (C21-C28) exp 1310nm, 모니터 포트, 이중 섬유 LC / upc , 플러그인 LGX 상자

DMD8-1U01-CXXXX-31M

DWDM Mux Demux 8CH (CXX-CXX) exp 1310nm, 모니터 포트, 이중 섬유 LC / upc , 플러그인 LGX 상자 (맞춤형)

1U02-2LGX

19 " 인치 1U 플러그인 2 슬롯이있는 랙 LGX 상자, 440 * 230 * 44mm

참고 : 우리는 지원 사용자 정의 된 디자인을 지원하십시오. 이메일로 문의하십시오.
