Optical Fiber Sensing

/

탐지기

/

High-Speed Detector

/40G 고속 InGaAs 광검출기

40G High Speed InGaAs Photodetector
40G 고속 InGaAs 광검출기

40G 고속 InGaAs 광검출기

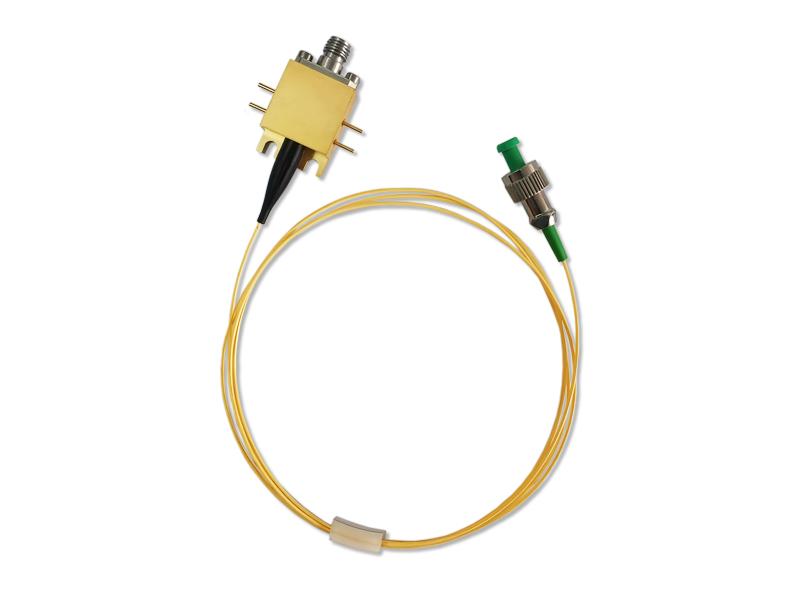

HSPD4040 고속 검출기 모듈은 디지털 및 아날로그 애플리케이션 모두에 적합하도록 설계되었습니다. 이 모듈에는 1250~1650nm의 응답 파장을 갖는 InGaAs PIN 포토다이오드와 필요한 매칭 전자 장치가 포함되어 있습니다.

HSPD4040은 최대 40GHz의 대역폭을 제공합니다. 이 모듈은 +5V에서 작동합니다. 표준 단일 모드 9/125μm 광섬유 입력을 준수합니다. RF 출력 포트는 50Ω 임피던스에 맞춰진 2.92mm 커넥터입니다. HSPD4040은 밀폐형이며 무게는 20g 미만입니다. ROHS 2.0 인증을 받았습니다.

지금 문의하세요 다운로드
  • 제품 상세 정보

40G 고속 InGaAs 광검출기

특징

  • 넓은 대역폭
  • 통합 바이어스-T
  • DC 결합
  • 밀폐형, 2.92 커넥터

응용 프로그램

  • 고속 광섬유 통신
  • 레이더 정보 처리
  • 전자전
  • 고속 신호 테스트 및 측정
  • 마이크로파 광자공학

제품 선택

일반 및 절대 최대 정격

매개변수

기호

유형

평가

단위

보관 온도 범위

티에스티지

-45 ～ +85

-55 ～ +85

℃

작동 케이스 온도 범위

티씨티

25

-40 ～ +85

℃

바이어스 전압

가상현실

5

5 ～ 6

다섯

광 입력 전력

핀

+3

+10

mW

번아웃 광 파워

피비

- +15

mW

납 납땜 온도

티피

280（10초）

330（10초）

℃

광학 및 전기 사양

매개변수

상징

민

유형

맥스

단위

메모

응답 스펙트럼

λ

1000

1650

nm

소신호 대역폭

-3dB

35

40

GHz

최대 입력 광 전력

오후

13

mW

2,3

반응성

아르 자형

0.75

0.85

가을/겨울

1

진폭 평탄도

에이

±2

데시벨

PD를 위한 바이어스 전압

비피디

5 6

다섯

3

출력 VSWR

VSWR

2.5 3

포화 RF 출력 전력

입을 삐죽 내밀기

-10

데시엠

암전류

ID

1 40

나

출력 임피던스

RL

50

오메가

메모

1. λ=1310nm, 1550nm

2. 2. 25° C 정상 편향

3. 절대 최대 정격에 노출되면 장치 신뢰성에 부정적인 영향을 미치거나 영구적인 손상을 초래할 수 있습니다.

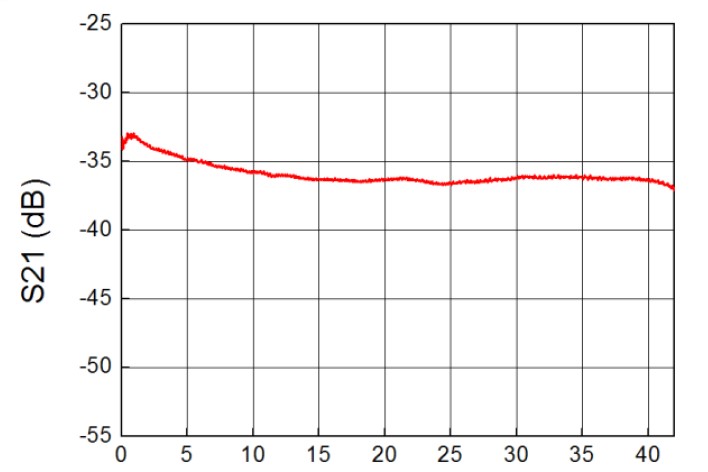

일반적인 응답 곡선

40G High Speed InGaAs Photodetector

그림 1 40G 광검출기 주파수 응답

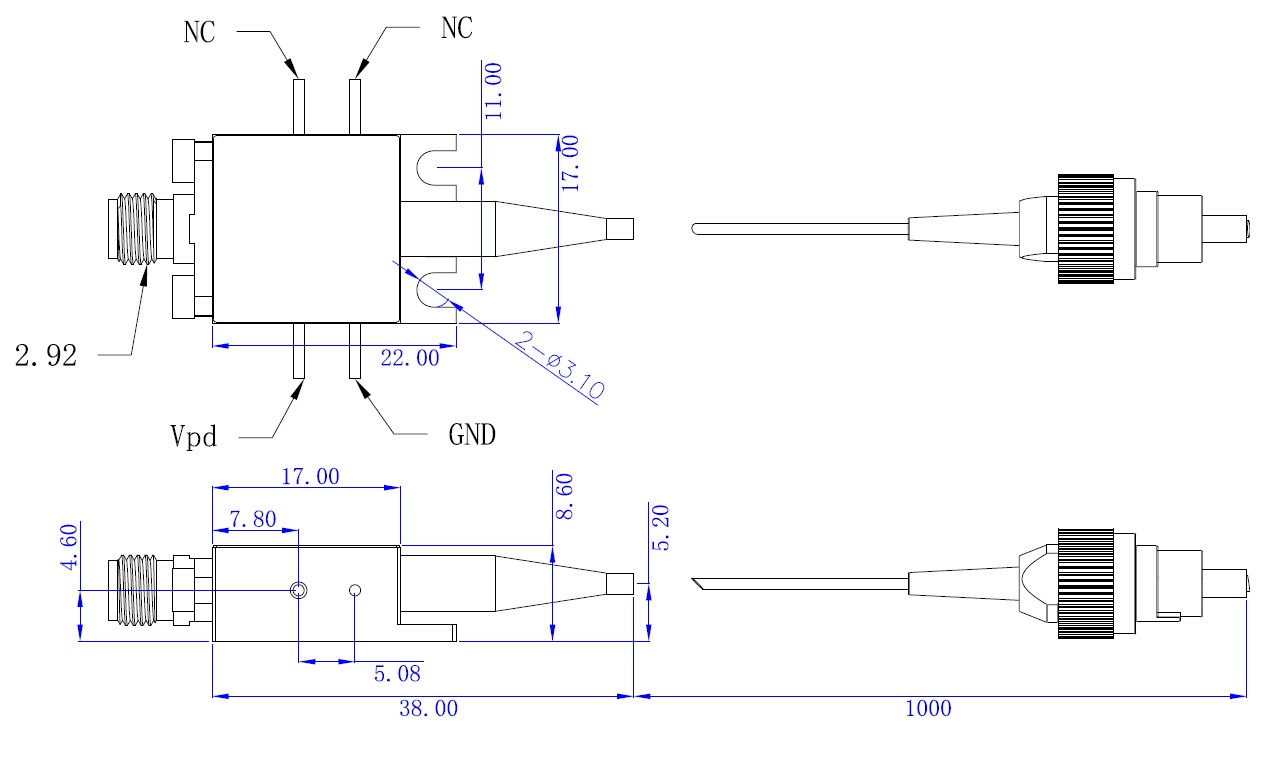

치수 및 핀(단위: mm)

40G High Speed InGaAs Photodetector

주문 정보

부품 번호

메모

HSPD4040

SM FC/APC 파이버 커넥터가 있는 40GHz PD 수신기

지침

섬유 손상을 방지하기 위해 섬유 굽힘 반경은 20mm 이상이어야 합니다.

광 회로에 연결하기 전에 광섬유 결합 면이 깨끗한지 확인하세요.

보관, 운송 및 사용 시 적절한 ESD 보호가 필요합니다.
