DTS Integrated Module
DTS 통합 모듈

DTS 통합 모듈

특징

  • 내장 DAQ: 온도를 직접 출력
  • 감지 거리: 25km(SM), 15km(MM), 5km(고정확도)
  • 고객 R&D 주기 단축
지금 문의하세요 다운로드
  • 제품 상세 정보

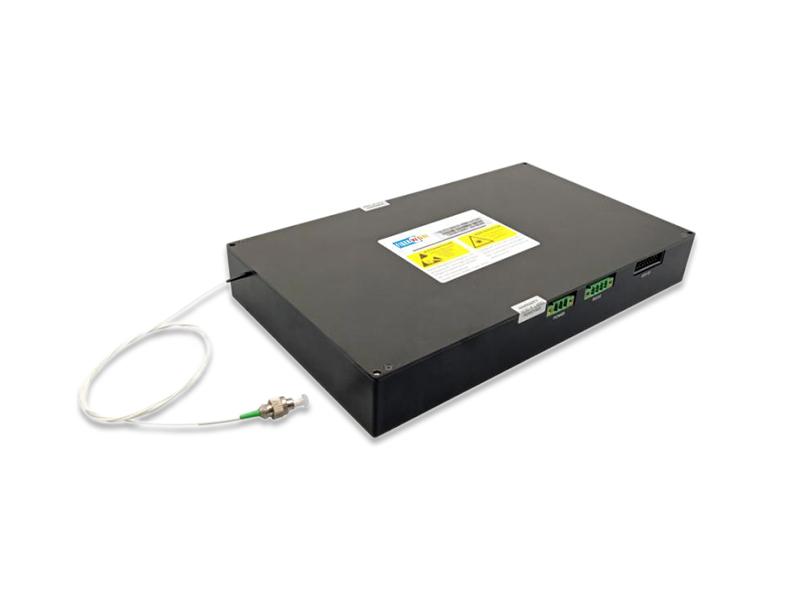

DTS 통합 모듈

라만 산란 원리를 기반으로 한 분산형 온도 광섬유 감지(DTS) 모듈은 단일 광섬유를 전송 장치로 사용하고, 광섬유 내부의 스토크스광과 반스토크스광을 온도에 따라 다른 감도로 온도 분해능을 조절하여 전력, 케이블 온도 모니터링, 석유 및 가스 파이프라인 온도 측정 및 감지, 지하철, 터널, 건물 및 기타 화재 감지에 널리 사용됩니다.

파이버WDM 분산형 광섬유 온도 감지 분야를 위해 데이터 수집 카드가 내장된 DTS 통합 모듈을 출시했습니다. 이 모듈은 DTS 라만 광원, WDM, APD 및 데이터 수집 카드를 내장하고 있으며, 네트워크 포트를 통해 온도 정보를 직접 출력합니다. 이 모듈은 고도로 집적되어 있으며, 크기가 작고 신뢰성이 높습니다.

특징

  • 내장 DAQ: 온도를 직접 출력
  • 감지 거리: 25km(SM), 15km(MM), 5km(고정확도)
  • 고객 R&D 주기 단축

응용 프로그램

  • 전원 케이블 온도 모니터링
  • 석유 및 가스 파이프라인 온도 측정
  • 유전 화학 화재 감지
  • 지하철, 터널 및 건물의 화재 감지

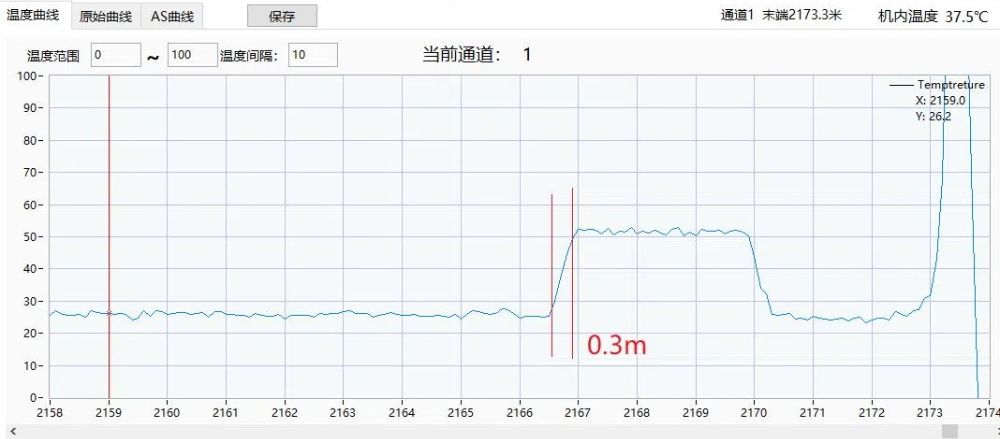

공간 해상도

DTS Integrated Module

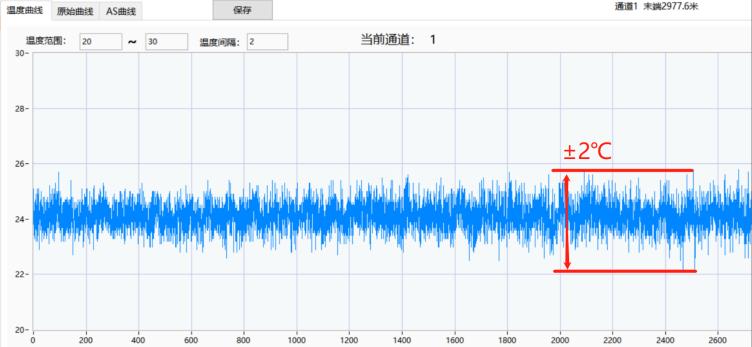

온도 정확도

DTS Integrated Module

제품 사양

매개변수 멀티모드 높은 정확도 단일 모드 단위

모델

FW-DTS-15-1.0

FW-DTS-05-0.3

FW-DTS-25-5.0

-

최대 감지 거리

15 5 25 킬로미터

샘플링 해상도

0.4 0.1 0.4 중

공간 해상도

1.0 0.3 5 중

위치 정확도

2 0.4 5.0 중

측정 시간

6 6

180～300

에스

온도 정확도

±2 ±3 섭씨

섬유 유형

MM 에스엠 -

온도 분해능

0.1 섭씨

온도 범위

-20 ～ +120

섭씨

참고: 1) 본 장치는 1*4 또는 1*8과 같은 광 스위치와 함께 사용될 수 있습니다.

2) 특수 광섬유를 사용한 더 넓은 온도 측정 범위

매개변수

지시자

주목

전기 같은

전원 공급 장치

직류 +12V/접지

전력 소비

<25W

전온

기계적인

치수

250*150*35mm

피그테일 타입

62.5μm MM/SM

맞춤형

의사소통

산출

RS485

모드버스

RJ45

UDP/TCP-IP

인터페이스

출력 온도

매개변수

민

맥스

단위

작동 온도

-10 +50 섭씨

보관 온도

-40 +70 섭씨

상대 습도

5 90 %

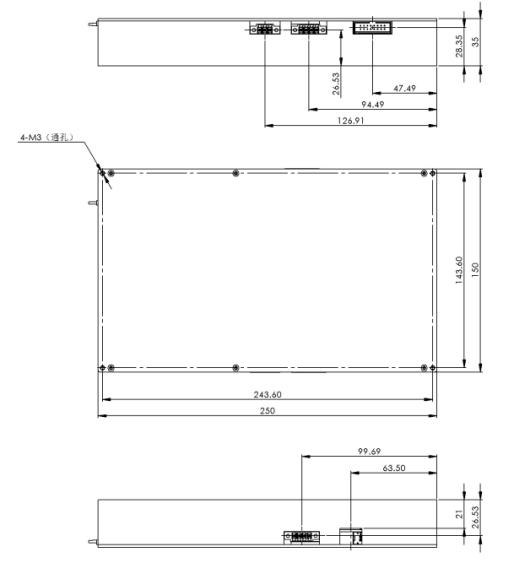

기계적인

DTS Integrated Module

주문 정보 및 맞춤형 솔루션에 대한 문의는 저희에게 연락해 주세요. sales@fiberwdm.com
