DAS 통합 광 모듈

분산형 광섬유 음향 센싱(DAS)은 위상 OTDR 원리를 기반으로 하며, 단일 일반 광섬유를 전송 수단으로 사용하여 광섬유 내부의 레이리 산란광을 감지하고 위상 및 주파수 정보를 얻어 소리, 진동 등의 신호를 감지합니다. 석유, 가스 파이프라인, 경계 보안, 고속철도 교통 등 분야에서 널리 사용됩니다.

분산형 광섬유 음향 센싱 분야를 위해 FIBERWDM은 자체 개발한 초협대역 선폭 레이저(선폭 <3KHz, 80M AOM), 펄스 증폭기, 평형 광검출기를 통합한 DAS 통합 모듈을 출시했습니다. 이 모듈은 고집적도, 소형화, 높은 신뢰성을 자랑합니다.

  • 제품 상세 정보

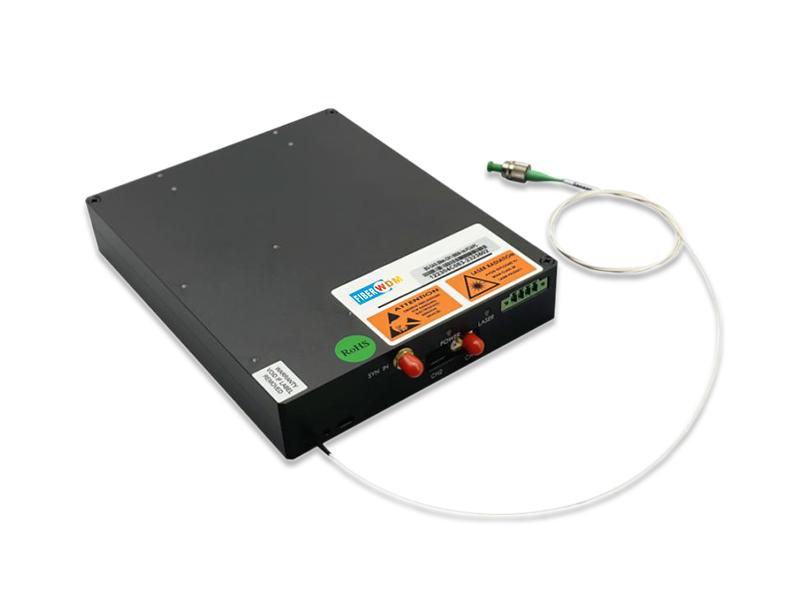

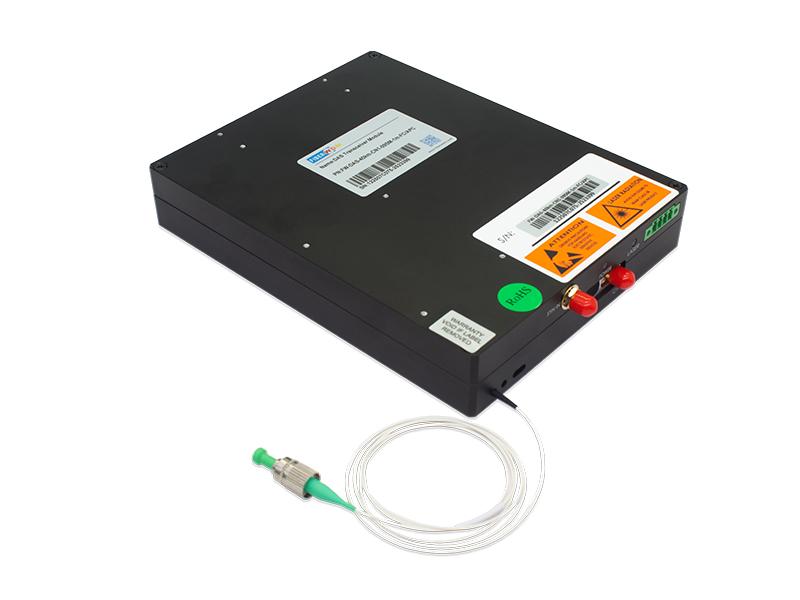

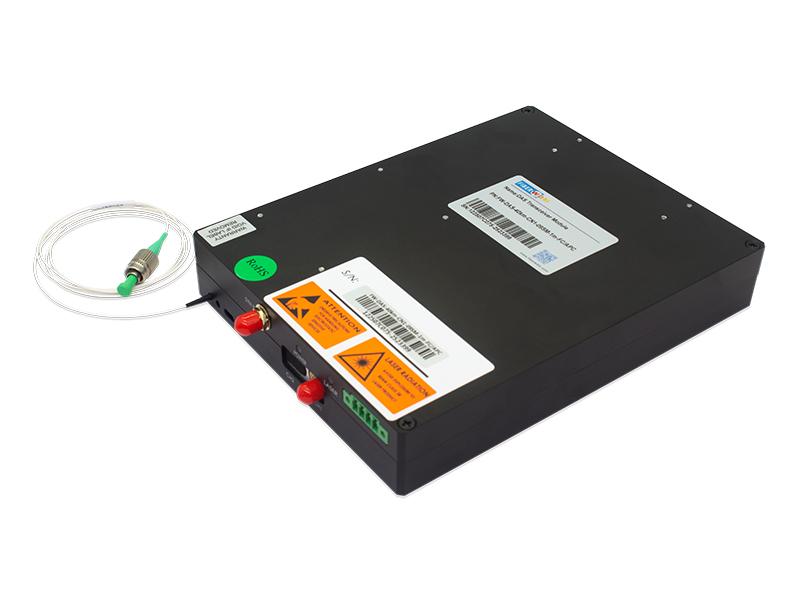

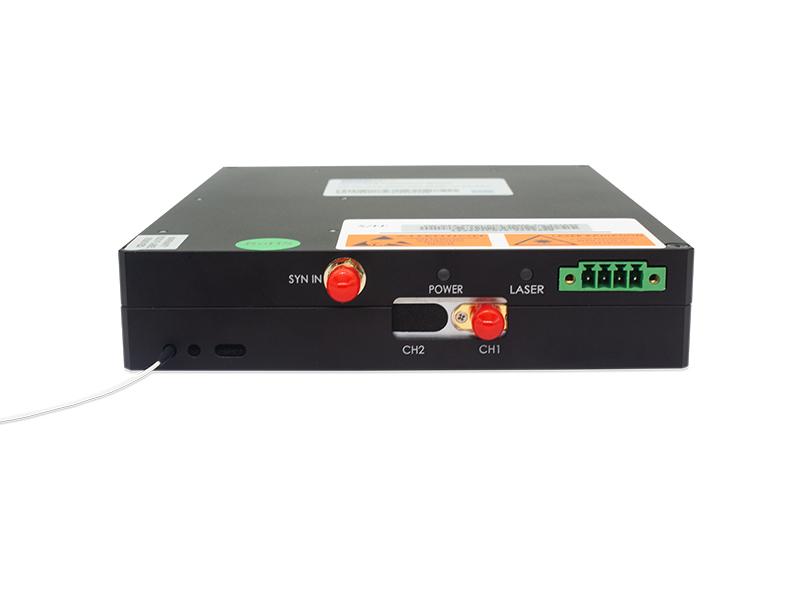

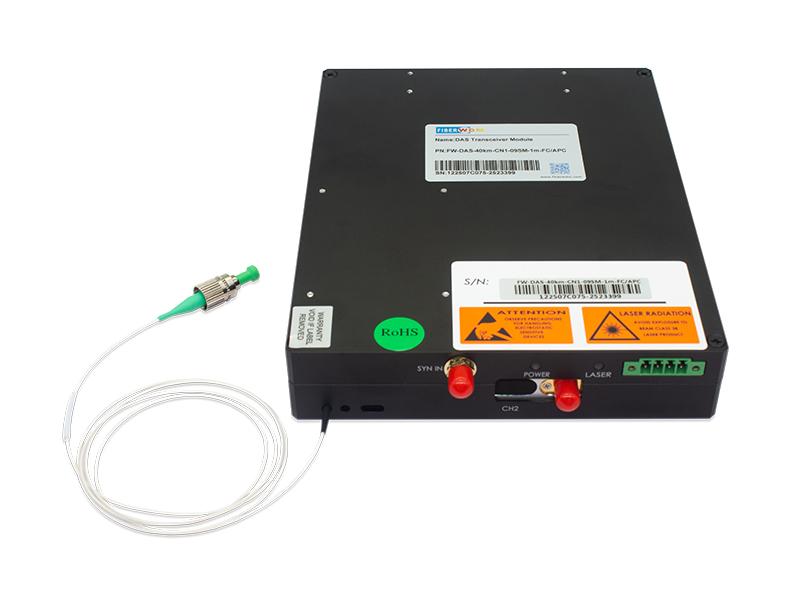

DAS 통합 광 모듈

특징

  • 고도로 통합됨(UNL, AOM, EDFA, BPD)
  • 작동 온도: -15~55℃
  • 높은 신뢰성과 안정성
  • 유연한 제어 모드
  • 단일/이중 채널

응용 프로그램

  • 석유 및 가스 파이프라인
  • 경계 보안
  • 고속철도 교통
  • 전원 케이블

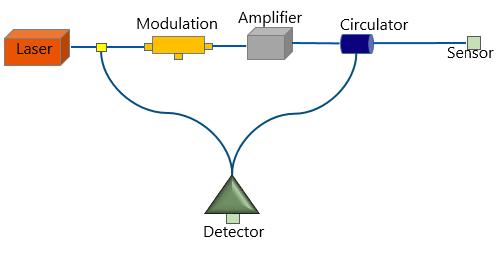

광학 경로

DAS optical module

제품 사양

제품 모델: FW-DASXXX

매개변수

일반

맥스

단위

감지 거리

- 20 40 킬로미터

중심 파장

-

1550.12

nm

선폭

- - 3

kHz

펄스 폭

60 100 -- 엔에스

반복률

- 2 20

kHz

피크 펄스 광 전력

- 23 30

데시엠

입력 임피던스

- 50 -

변속 주파수

- 80 -

MHz

파장

800~1700

nm

얻다

3만

브이/에이

커플링 모드

AC

-

대역폭

100

MHz

변조 모드

외부

-

참고: 1) 단일 및 이중 채널을 선택할 수 있습니다. XXX: 348-단일 채널, 349-이중 채널

2) 꼬리 부분의 신호 대 잡음비는 4dB입니다.

매개변수 지시자 주목

전기 같은

전원 공급 장치

직류 +12V/접지

전력 소비

<24W

전온

기계적인

치수

180*140*30mm

피그테일 타입

에스엠에프

의사소통

커넥터

4핀

수준

RS232

인터페이스

매개변수 읽기 및 설정

매개변수

맥스

단위

작동 온도

-15

+55 섭씨

보관 온도

-20

+70

섭씨

관련 습도

5

95

%

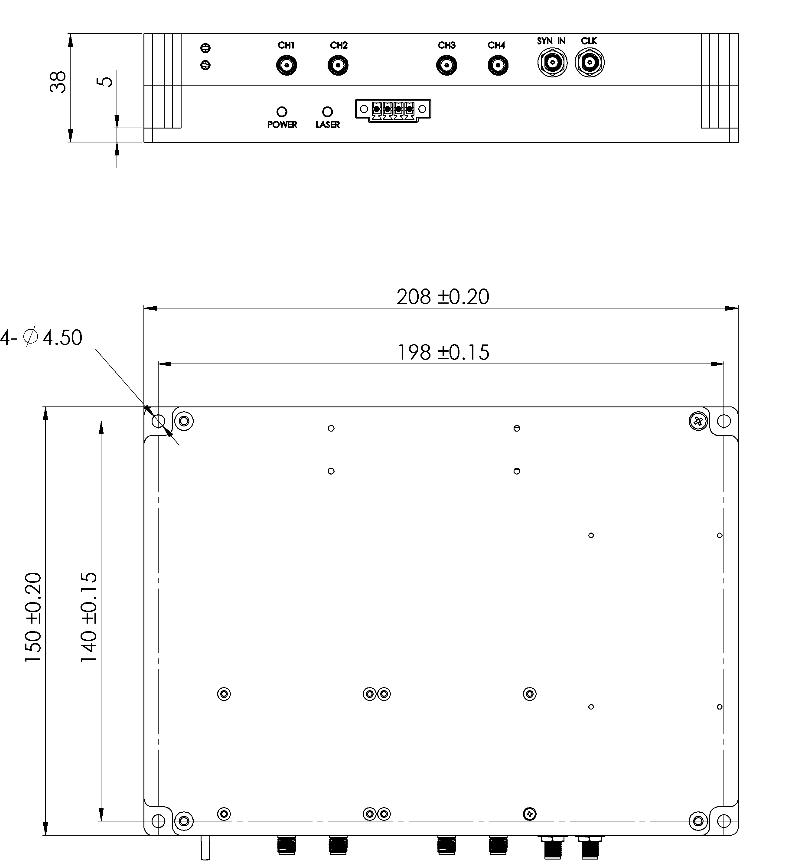

기계적 치수

DAS optical module

주문 정보 및 맞춤형 솔루션에 대한 문의는 저희에게 연락해 주세요. sales@fiberwdm.com
