4ch(8waves) DWDM MUX/DEMUX는 청색 및 적색(R/B) 필터를 탑재하고 있으며, 쌍으로 사용되며, FIBERWDM에서 설계되었으며, A면에서 파장은 RX C21~C24, TX C45~C48입니다. B면에서 파장은 RX C45~C48, TX C21~C24입니다. 이를 DWDM 증폭기 및 DCM 장치와 결합하면 4ch DWDM 전송 시스템은 하나의 파이버에서 장거리 전송을 지원할 수 있습니다. LGX 박스 플러그인 방식으로 설계되어 4슬롯 1U 랙에 플러그인할 수 있으며, 최대 용량은 시스템에서 4*4채널을 지원합니다.

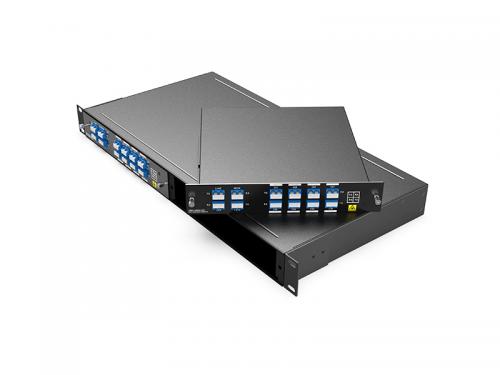

8ch(16파장) DWDM MUX/DEMUX는 청색 및 적색(R/B) 필터를 탑재하고 있으며, FIBERWDM에서 설계한 쌍으로 사용되며, A면에서의 파동은 RX C21~C28, TX C44~C51이고, B면에서의 파동은 RX C44~C51, TX C21~C28입니다. 이를 DWDM 증폭기 및 DCM 장치와 결합하면 8ch DWDM 전송 시스템은 하나의 파이버로 장거리 전송을 지원할 수 있습니다. LGX 박스 플러그인 방식으로 설계되어 4슬롯 1U 랙에 플러그인할 수 있으며, 최대 용량은 시스템에서 4*8채널을 지원합니다.
100G QSFP28 ER1 광 트랜시버 모듈은 100G 이더넷을 지원하도록 설계되었으며, 단일 모드 광섬유를 통해 최대 40km의 데이터 센터 링크에 적합합니다. 100G QSFP28 ER1 모듈은 100G Lambda MSA의 100G-ER1-40 사양을 준수합니다. 송신단은 4개의 25G NRZ 전기 신호를 1개의 100G PAM4 광 신호로 변환합니다. 역방향 수신단은 1개의 100G PAM4 광 신호를 4개의 25G NRZ 전기 신호로 변환합니다.
이 모듈은 1310nm 중심 파장의 단일 채널 광 신호를 통합하여 50Gbaud 데이터 속도로 작동합니다. 전기 인터페이스는 송수신 방향 모두 IEEE 802.3cd 및 QSFP28 MSA를 준수하며, 광 인터페이스는 IEEE 802.3cd 및 듀플렉스 LC 커넥터를 갖춘 100G Lambda MSA를 준수합니다.
QSFP112 400GBASE LR4 트랜시버 모듈은 10km 단일 모드 광섬유를 통한 400G 이더넷 링크용으로 설계되었습니다. 이 모듈은 CWDM 중심 파장에 4개의 병렬 채널을 포함하며, 각 채널은 106.25G로 작동합니다. 수신 경로에는 4개의 포토다이오드와 4채널 TIA 어레이가 PAM4 리타이머와 함께 사용됩니다.
제품 특징 OSFP MSA 호환 4개 CWDM 레인 MUX/DEMUX 설계 100G Lambda MSA 400G-FR4 사양 준수 FEC를 사용한 단일 모드 광섬유(SMF)에서 최대 2km 전송 작동 케이스 온도: 0~70oC 8x53.125Gb/s 전기 인터페이스(400GAUI-8) 채널당 데이터 전송 속도는 106.25Gbps(PAM4)입니다. 최대 전력 소비량 12W 듀플렉스 LC 커넥터 RoHS 준수
400G QSFP112 DR4 트랜시버 모듈은 최대 500m 단일 모드 광섬유를 사용하는 400기가비트 이더넷 링크에서 사용하도록 설계되었습니다. QSFP112 MSA, IEEE 802.3bs 및 100G 람다 MSA를 준수합니다. 이 광 트랜시버는 RoHS 규정을 준수합니다.
400G QSFP112 FR4 트랜시버 모듈은 최대 2km의 단일 모드 광섬유를 통해 400기가비트 이더넷 링크에서 사용하도록 설계되었습니다. QSFP112 MSA, IEEE 802.3cu 및 100G Lambda MSA를 준수합니다. 이 광 트랜시버는 RoHS 규정을 준수합니다.
