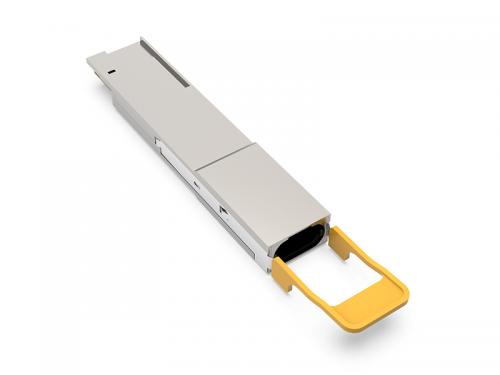

QSFP28 PSM4는 100G 이더넷 애플리케이션용 4채널, 플러그형, 병렬형 광섬유 QSFP28 트랜시버입니다. QSFP28 전이중 광 모듈은 4개의 독립적인 송수신 채널을 제공하며, 각 채널은 단일 모드 광섬유를 사용하여 2km당 104Gbps의 총 데이터 속도를 제공하는 26Gbps의 작동 속도를 지원합니다. 이 모듈은 DFB 레이저 어레이를 사용하는 단일 모드 광섬유 시스템에서 작동하도록 설계되었습니다. MPO/MTPTM 커넥터가 있는 광섬유 리본 케이블을 QSFP28 모듈 리셉터클에 연결할 수 있습니다. QSFP28 PSM4는 포트 밀도를 높이고 전체 시스템 비용을 절감하는 병렬 트랜시버의 한 종류입니다.
100G QSFP28 디지털 코히어런트 광학(DCO) 트랜시버는 표준 단일 모드 광섬유(SMF)를 통해 최대 80km까지 100G 전송을 지원하며, QAM 변조 신호의 코히어런트 검출 기능을 제공합니다. 전기 인터페이스는 SM - 100G - FEC 애플리케이션에서 100GE를 특별히 지원합니다. 광학 측면에서는 IEEE 표준 802.3bm 100GBASE-ZR(28) 및 ITU-T G.698.2 OWDM-IBA2(CF)/DW100-IBA2(CF)에 부합하며, 이는 2.95GBd 이중 편파 차동 QPSK 변조 형식을 정의합니다. 이 모듈은 상업용 온도(0°C ~ 70°C) 및 산업용 온도(-40°C ~ 85°C) 버전으로 제공되며, 유연한 발진기 레이저 파장 조정 및 6.0W 미만의 송수신기 전력 소모를 지원하는 구성이 옵션으로 제공됩니다. 로컬 "자동"은 전체 C-밴드입니다. 이 트랜시버 모듈은 QSFP+ 28Gb/s 4X 플러그형 트랜시버 솔루션(QSFP28) 사양 및 해당 규격에 명시된 사양을 준수합니다. 본 트랜시버는 RoHS 규정을 준수하며, 지침 2011/65/EU에 따라 무연 제품입니다.
100G QSFP28 ER1 광 트랜시버 모듈은 100G 이더넷을 지원하도록 설계되었으며, 단일 모드 광섬유를 통해 최대 40km의 데이터 센터 링크에 적합합니다. 100G QSFP28 ER1 모듈은 100G Lambda MSA의 100G-ER1-40 사양을 준수합니다. 송신단은 4개의 25G NRZ 전기 신호를 1개의 100G PAM4 광 신호로 변환합니다. 역방향 수신단은 1개의 100G PAM4 광 신호를 4개의 25G NRZ 전기 신호로 변환합니다.
이 모듈은 1310nm 중심 파장의 단일 채널 광 신호를 통합하여 50Gbaud 데이터 속도로 작동합니다. 전기 인터페이스는 송수신 방향 모두 IEEE 802.3cd 및 QSFP28 MSA를 준수하며, 광 인터페이스는 IEEE 802.3cd 및 듀플렉스 LC 커넥터를 갖춘 100G Lambda MSA를 준수합니다.
RQ-100GDO25-XXXX 시리즈 단일 모드 트랜시버 모듈은 표준 G.652 단일 모드 광섬유(SMF)를 통해 최대 25km 거리의 다중 채널 100GbE 전송을 위해 설계되었습니다. 이 트랜시버는 CW-WDM MSA에서 지정한 1295.56nm~1312.58nm의 공칭 DWDM 파장에서 100Gbps의 데이터 전송 속도로 작동합니다. 이 모듈은 25Gbps(NRZ) 전기 입력 데이터 4개 채널을 100Gbps(PAM4) 광 신호 1개 채널로 변환하고, 100Gbps(PAM4) 광 신호 1개 채널을 25Gbps(NRZ) 전기 출력 데이터 4개 채널로 변환할 수 있습니다. 이 모듈의 전기 인터페이스는 OIF CEI-28G-VSR 및 QSFP28 MSA를 준수합니다. RQ-100GDO25-XXXX 시리즈 QSFP28 100G O-Band DWDM 25KM SM LC 트랜시버 DWDM 네트워킹 장비를 대도시 접속 및 코어 네트워크에 배치하도록 설계되었습니다.
특징 103.125Gb/s~112.2Gb/s OTU4의 회선 속도 지원 TX 및 RX에 내장된 4채널 클록 및 데이터 복구(CDR) SOA를 갖춘 LAN WDM EML 레이저 및 PIN 수신기 G.652 SMF의 경우 최대 80km 도달 거리 핫 플러그형 38핀 전기 인터페이스 QSFP28 MSA 규격 BIDI LC 광 콘센트 RoHS-10 준수 및 무연 뛰어난 EMI 성능 단일 +3.3V 전원 공급 장치 최대 소비전력 5.5W 케이스 작동 온도 상업용 : 0 ~ 70℃ 확장: -5 ~ +85℃ 응용 100GBASE-ZR4 이더넷 링크 Infiniband QDR 및 DDR 상호 연결 통신 네트워킹
특징 PAM4 변조를 통해 최대 106.25Gbps 데이터 속도 1x100G PAM4 EML 레이저 듀플렉스 LC 리셉터클 광 인터페이스 단일 +3.3V 전원 공급 장치 DDM 기능 구현 핫 플러그형 QSFP28 폼 팩터 SMF 광섬유의 최대 링크 길이 500m 낮은 전력 손실:
특징 다중 속도(100GE 및 OTU4) 지원 103.1Gb/s에서 111.8Gb/s 집합까지; 레인 비트 전송률 25.78Gb/s 100GE, 27.95Gb/s OTU4; SMF에서 최대 40km 전송; SOA를 갖춘 LANWDM 레이저 및 PIN 수신기; 고속 I/O 전기 인터페이스(CAUI-4); 통합 디지털 진단 기능이 있는 MDIO 인터페이스 이중 LC 커넥터가 포함된 CFP2 MSA 패키지, 단일 +3.3V 전원 공급 장치; 최대 전력 소비 14W; 작동 케이스 온도: 0 ~ +70 °C; IEEE802.3ba 및 ITU-T G.959.1을 준수합니다. EU 지침 2015/863/EU를 준수합니다. 애플리케이션 100GBASE-ER4;
특징 단일 속도 103.1Gb/s 집합(100GE) 지원; 레인 비트 전송률 25.78Gb/s 100GbE; SMF에서 최대 10km 전송; LAN WDM 레이저 및 PIN 수신기; 고속 I/O 전기 인터페이스(CAUI-4); 통합 디지털 진단 모니터링 기능이 있는 MDIO 인터페이스; 이중 LC 커넥터가 포함된 CFP2 MSA 패키지, 단일 +3.3V 전원 공급 장치; 최대 전력 소비 6W; 작동 케이스 온도: -5 ~ +70 °C; IEEE802.3bm을 준수합니다. EU 지침 2015/863/EU를 준수합니다. 애플리케이션 100GBASE-LR4;
특징 다중 속도(100GE 및 OTU4) 지원 103.1Gb/s에서 111.8Gb/s 집합까지; SMF에서 최대 10km 전송; SOA를 갖춘 LANWDM 레이저 및 PIN 수신기; 고속 I/O 전기 인터페이스(CAUI-4); 통합 디지털 진단 기능이 있는 MDIO 인터페이스 이중 LC 커넥터가 포함된 CFP2 MSA 패키지, 단일 +3.3V 전원 공급 장치; 최대 전력 소비 12W; 작동 케이스 온도: 0 ~ +70 °C; IEEE802.3ba 및 ITU-T G.959.1을 준수합니다. EU 지침 2015/863/EU를 준수합니다. 애플리케이션 100GBASE-LR4
특징 103.1Gb/s에서 111.8Gb/s 집합까지 다중 속도(100GE 및 OTU4)를 지원합니다. 레인 비트 전송률 25.78Gb/s 100GE, 27.95Gb/s OTU4 SMF에서 최대 10km 전송 고속 I/O 전기 인터페이스(CAUI-10) 디지털 진단 모니터링이 통합된 MDIO 인터페이스 이중 LC 커넥터가 포함된 CFP MSA 패키지 단일 +3.3V 전원 공급 장치 최대 소비전력 12W 작동 케이스 온도: 0 ~ +70 °C IEEE802.3ba 및 ITU-T G.959.1 준수 EU 지침 2015/863/EU 준수 애플리케이션 100GBASE-LR4
