8ch DWDM MUX/DEMUX는 FIBERWDM으로 설계되었으며, 파장은 C21~C28(1560.61nm~1554.94nm)입니다.(그런데 다른 파장도 맞춤 제작이 가능합니다.) ITU-T G.694.1 100GHZ 그리드에 따라 C-밴드 범위의 용량을 극대화합니다.
단일 광섬유 8ch DWDM MUX는 완전 수동형이며 LGX 박스 모듈 장치로, 2슬롯 1U 랙에 플러그인할 수 있습니다. 제품 삽입 손실은 파장 포트 <2.4dB, 라인 <3.5dB입니다.

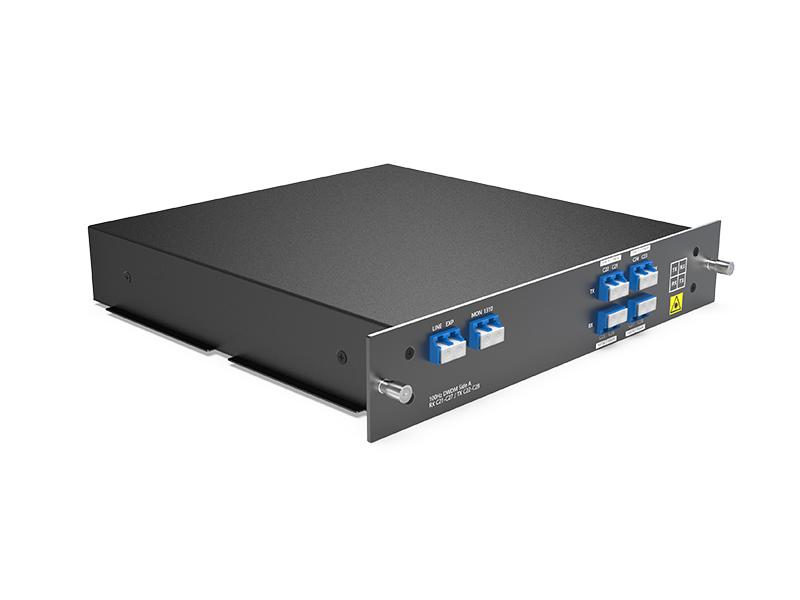

단일 광섬유 4CH 8파장 C21-C28 DWDM MUX/DEMUX, EXP, 1310nm 및 모니터 포트, LC/UPC, LGX 박스, 2슬롯 1U 랙 포함
8ch DWDM MUX/DEMUX는 FIBERWDM으로 설계되었으며, 파장은 C21~C28(1560.61nm~1554.94nm)입니다.(그런데 다른 파장도 맞춤 제작이 가능합니다.) ITU-T G.694.1 100GHZ 그리드에 따라 C-밴드 범위의 용량을 극대화합니다.
단일 광섬유 8ch DWDM MUX는 완전 수동형이며 LGX 박스 모듈 장치로, 2슬롯 1U 랙에 플러그인할 수 있습니다. 제품 삽입 손실은 파장 포트 <2.4dB, 라인 <3.5dB입니다.
제품 패널

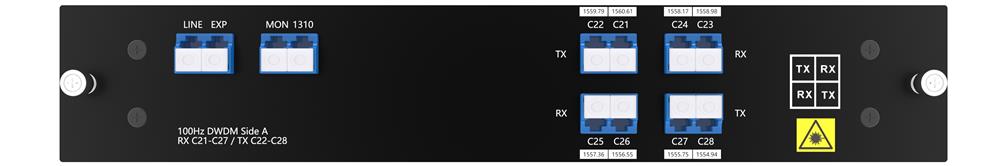

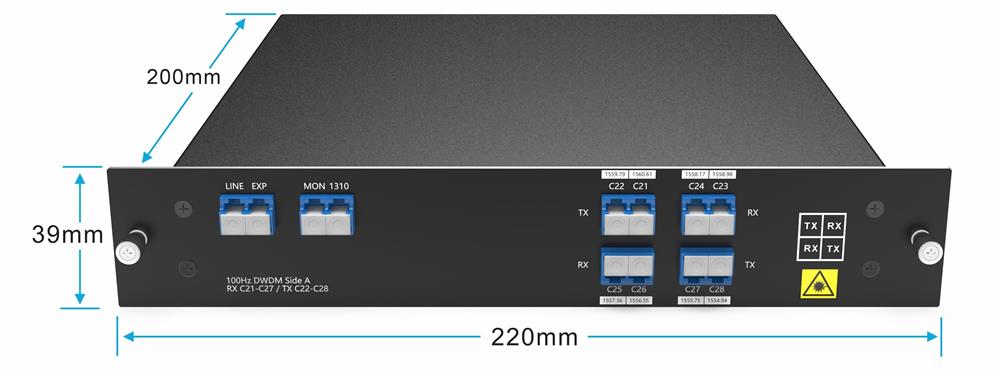

4CH DWDM MUX/DEMUX 단일 광섬유 측면 A

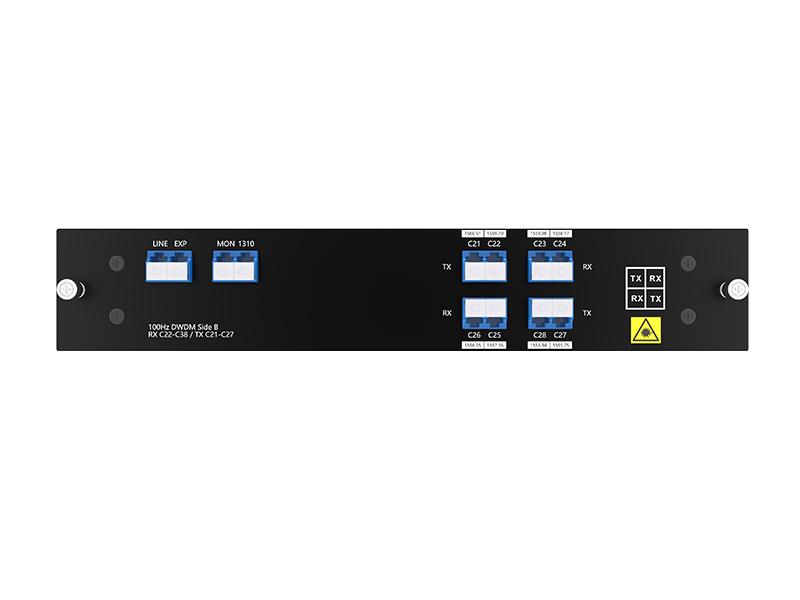

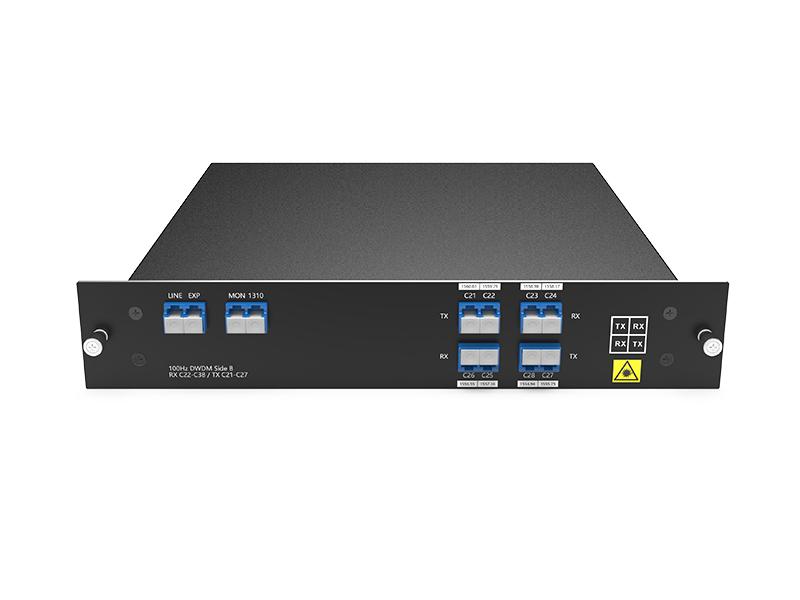

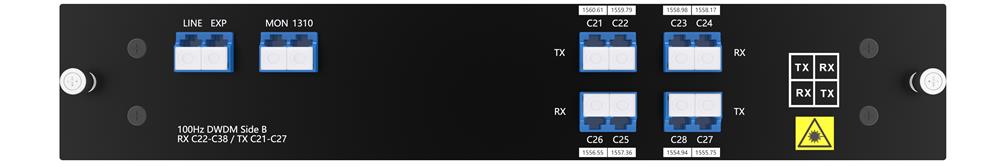

4CH DWDM MUX/DEMUX 단일 광섬유 측면 B

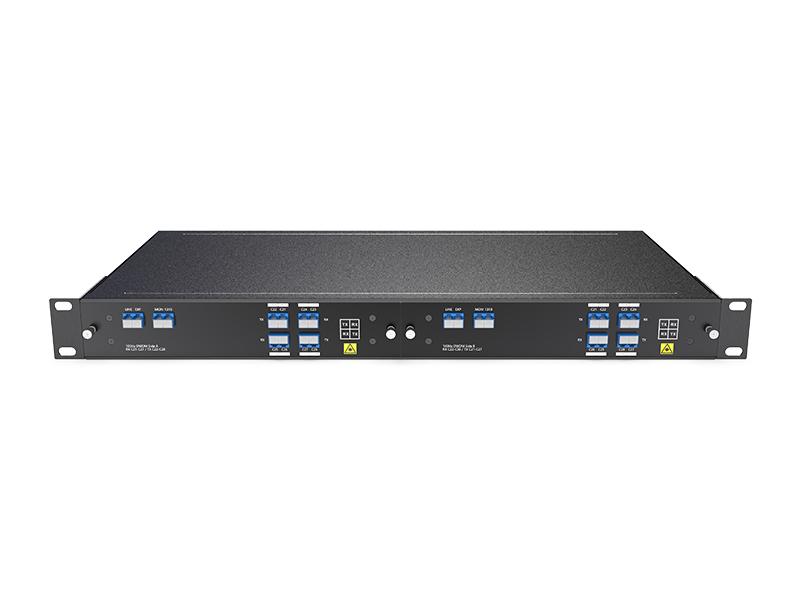

2슬롯 1U 랙
향후 대역폭 증가를 위한 확장 포트를 사용하면 다른 파장을 지원하는 다른 DWDM MUX/DEMUX의 라인 포트에 연결하여 추가 파이버를 설치하거나 임대할 필요 없이 네트워크 용량을 늘릴 수 있습니다.
라인 링크

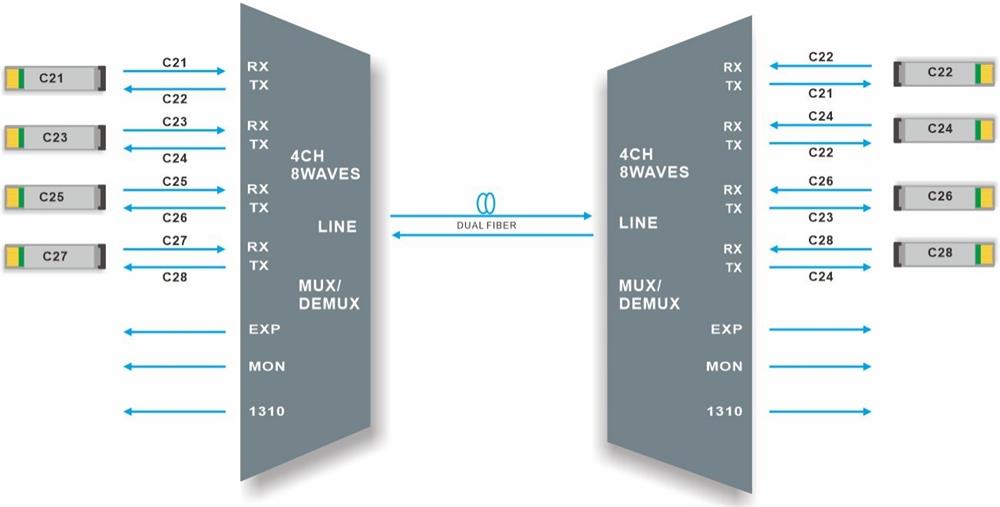

4CH DWDM MUX/ DEMUX 단일 광섬유 전송
4채널 DWDM MUX/DEMUX는 지점 간 전송을 위해 하나의 광섬유에서 4채널의 차이를 지원합니다.
이 기술은 방송 및 TV, IDC, 금융, 정부, 클라우드, 대규모 데이터 및 기타 산업에서 활용됩니다.
제품 사양
|
파장 |
4ch 8파동C21-C28 |
채널 간격 |
100GHz(0.8nm) |
|
채널 통과대역 |
±0.11nm |
기술 |
TFF(박막 필터) |
|
DWDM에서의 삽입 손실 |
≤ 2.4dB |
모니터에서의 삽입 손실 |
≤ 26dB |
|
파장@1310 |
1260~1360nm |
삽입 손실@1310 |
≤ 0.8dB |
|
반사 손실 |
≥ 45dB |
지향성 |
≥ 45dB |
|
편광 모드 분산 |
≤ 0.1ps |
편광 의존 손실 |
≤ 0.3dB |
|
채널 분리 |
인접 ≥30dB
|
온도 |
작동 온도 -40~85°C 보관 -40~85°C |
|
순중량 |
LGX 박스: 0.5KG 2슬롯 1U 랙: 2.5KG |
치수(높이x너비x깊이) |
LGX 박스: 220*200*39mm 1U 랙 : 44*440*230mm |
참고: 커넥터와 함께 지정됨.
패키지 정보

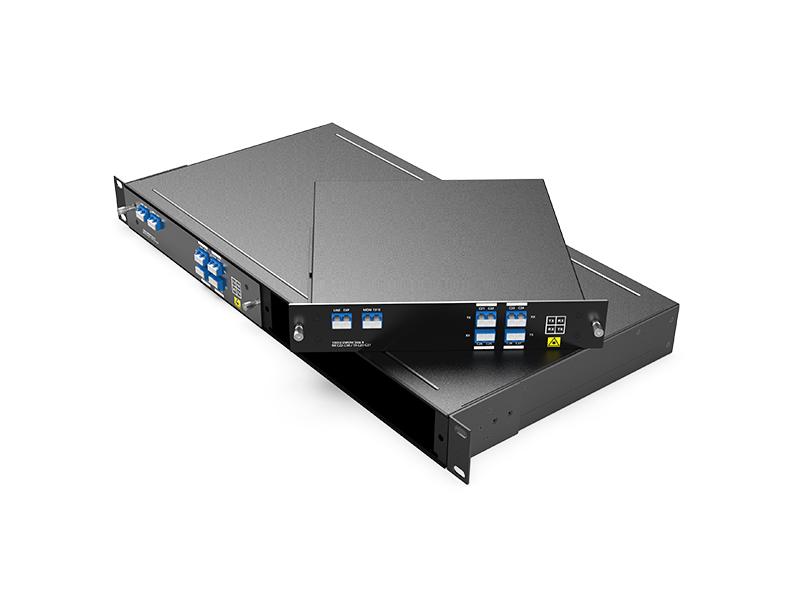

LGX BOX 플러그인 2슬롯 1U 랙

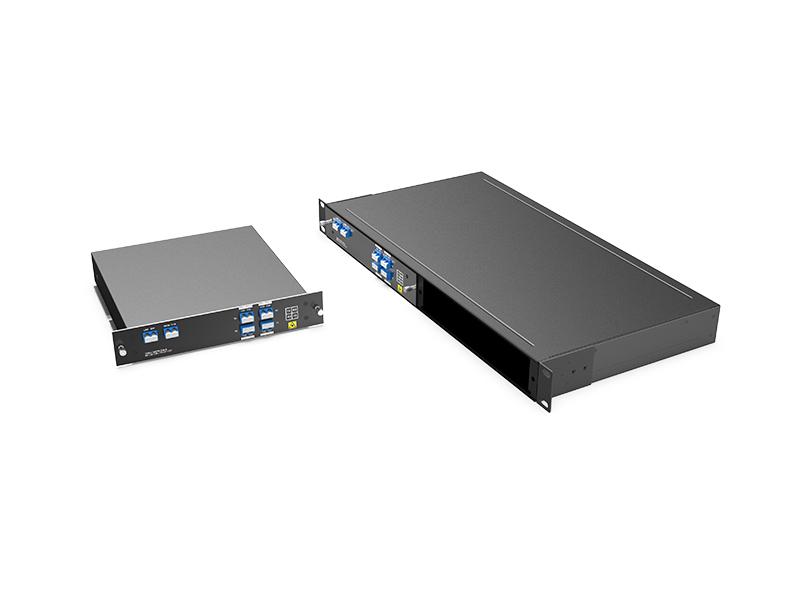

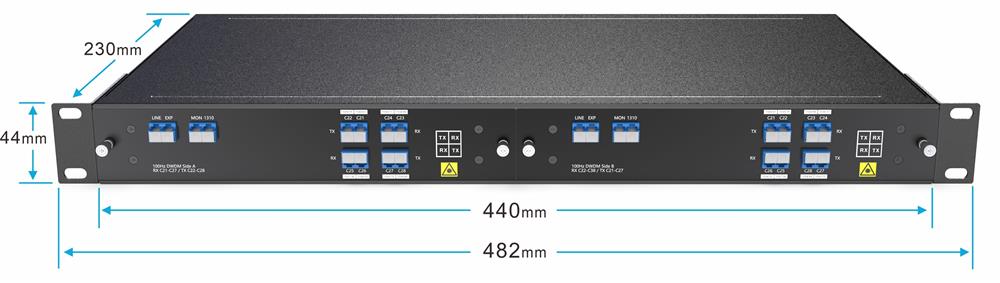

LGX BOX용 2슬롯 1U 랙
주문 정보
|
제품 번호 |
제품 설명 |
|
DM8-1U01-C2128-31M-A |
DWDM MUX//DEMUX 4CH 8Waves (RX C21-C27/TX C22-C28) EXP, 1310nm 및 모니터 포트, 단일 광섬유, LC/UPC, 플러그인 LGX 박스, 측면 A |
|
DD8-1U01-C2128-31M-B |
DWDM MUX/DEMUX 4CH 8Waves (RX C22-C28/TX C21-C27) EXP, 1310nm 및 모니터 포트, 단일 광섬유, LC/UPC, 플러그인 LGX 박스, 측면 B |
|
1U02-2LGX |
플러그인 LGX 박스용 슬롯 2개가 있는 19인치 1U 랙, 440*230*44mm |
참고: 맞춤형 디자인을 지원하므로 이메일로 문의해 주시기 바랍니다.
