MTP / MPO 트렁크 케이블

  • IL & rl
  • 8,12 및 24 섬유로 제공됩니다
  • 정확한 차원
  • 100 % 자사 테스트를 거쳤습니다
  • 다양한 설치 상황을 위해 맞춤형 배달 길이
  • 단일 섬유 SC에서 사용할 수있는 커넥터 인터페이스 & LC 단순 또는 이중 채널의 형태로
  • 더 높은 속도 이더넷 및 파이버 채널 어플리케이션 지원 (OM3, OM4 및 SM 섬유)

지금 문의하세요
  • 제품 상세 정보

MTP / MPO 트렁크 케이블

프리 커넥터 MTP / MPO 트렁크 케이블 어셈블리는 12, 24, 48 섬유로 구성됩니다 LSZH MTP / MPO와 함께 양쪽 끝에서 종결 된 자켓이있는 마이크로 케이블 커넥터 (없음 핀). 이들 백본 또는 수평 케이블 상호 연결 이들 마이크로 코어 케이블이있는 플러그 앤 플레이 솔루션은 굽힘 반경을 극대화하고 케이블 무게와 크기를 최소화합니다. MTP / MPO 트렁크 케이블은 시험 보고서와 함께 사전 종료, 테스트 및 포장되어 있습니다. 이들 어셈블리는 OM3, OM4 및 SM 섬유. 표준 길이가 5, 10, 25 미터가 가능합니다. 사용자 정의 길이도 제공됩니다. MTP / MPO 트렁크 케이블은 최대 50m까지의 코일로 포장됩니다. 길고 릴 . OM3 및 OM4 케이블은 아쿠아에서 사용할 수 있으며 SM 케이블은 노란색으로 표시됩니다.

성능 사양

미디엄 PO 커넥터

표준 SM MT FERRELE.

저손실 SM MT FERRELE.

표준 MM MT FERRELE.

저 손실 mm MT Ferrule.

광택

APC.

...에 PC.

APC.

...에 PC.

...에 PC.

...에 PC.

IL (db)

전형적인

0.50

0.50

0.3

0.3

0.5

0.3

Maximun

0.70

0.70

0.5

0.5

0.7

0.5

반환 손실 (DB)

60.

45.

60.

45.

20.

20.

교환 성 (db)

≤0.3

내구성 (dB)

≤0.2db (500 매트, per EIA-455-21A)

인장 강도 (db)

≤0.3dB (최대 66N)

작동 온도 (℃)

-20 ~ + 60

저장 온도 (℃)

-40 ~ + 80

조립 구조 그림

극성 A : 똑바로

MPO fiber cable


CONN 1 광섬유 번호

섬유 1.

섬유 2

섬유 3.

섬유 4.

섬유 5.

섬유 6.

섬유 7.

섬유 8.

섬유 9.

섬유 10.

섬유 11.

광섬유 12

버퍼 색상

푸른

주황색

초록

갈색

회색

하얀

빨간

검정

노랑

제비꽃

장미

아쿠아

Conn2 섬유 번호

섬유 1.

섬유 2

섬유 3.

섬유 4.

섬유 5.

섬유 6.

섬유 7.

섬유 8.

섬유 9.

섬유 10.

섬유 11.

광섬유 12

극성 B : 가로 질러 가다

MPO fiber cable


CONN 1 광섬유 번호

섬유 1.

섬유 2

섬유 3.

섬유 4.

섬유 5.

섬유 6.

섬유 7.

섬유 8.

섬유 9.

섬유 10.

섬유 11.

광섬유 12

버퍼 색상

푸른

주황색

초록

갈색

회색

하얀

빨간

검정

노랑

제비꽃

장미

아쿠아

Conn2 섬유 번호

섬유 12.

섬유 11.

섬유 10.

섬유 9.

섬유 8.

섬유 7.

광섬유 6

섬유 5.

섬유 4.

섬유 3.

섬유 2

섬유 1.

극성 C : 크로스 쌍

MPO fiber cable


CONN 1 광섬유 번호

섬유 1.

섬유 2

섬유 3.

섬유 4.

섬유 5.

섬유 6.

섬유 7.

섬유 8.

섬유 9.

섬유 10.

섬유 11.

광섬유 12

버퍼 색상

푸른

주황색

초록

갈색

회색

하얀

빨간

검정

노랑

제비꽃

장미

아쿠아

Conn2 섬유 번호

섬유 2

섬유 1.

섬유 4.

섬유 3.

섬유 6.

섬유 5.

섬유 8.

섬유 7.

섬유 10.

섬유 9.

섬유 12.

섬유 11.

주문 정보

MPO conn 1.

MPO Conn2

섬유 카운트

케이블 직경

케이블 길이

섬유 유형

극성

여자

UPC

여자

UPC

8.

케이블 Ø 3.0mm

0.5m

SM G652A

극성 A.

남성

APC.

남성

APC.

12.

케이블 Ø 4.5mm

1.0m

SM G657A

극성 B.

24.

케이블 Ø 5.0mm

2.0m

mm OM2

극성 C.

48.

지정하십시오

3.0m

mm OM3

지정하십시오

지정하십시오

mm OM4

지정하십시오

참고 : 커넥터와 케이블의 색상과 유형은 표준입니다. 다른 명시서를 원합니다

이 제품에 대해 알고 싶으신가요?

보내기 메시지
메시지를 남겨주세요

IF 우리의 제품에 관심이 있으시고 자세한 내용을 알고 싶습니다. 여기에 메시지를 남겨주세요, 우리는 최대한 빨리 당신을 회신 할 것입니다.

관련 제품
MPO TO LC MPO TO 듀얼 LC 장치 10 X MPO TO 40 X 듀얼 LC
10 X 40G/100G MPO 커넥터 40 X 10G/25G 듀얼 LC 커넥터 지원
더 읽어보세요

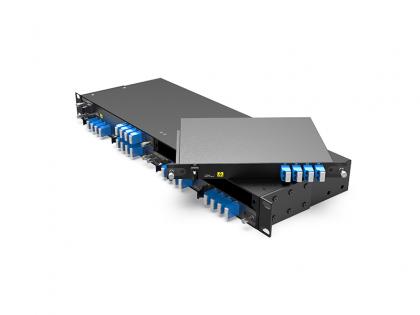

MPO TO LC 4채널 MPO TO 듀얼 LC 장치 2U 랙
