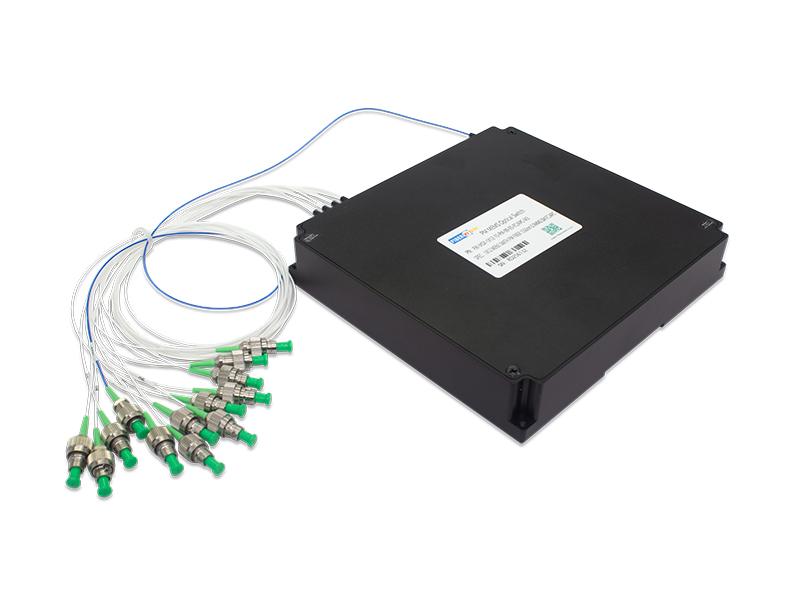

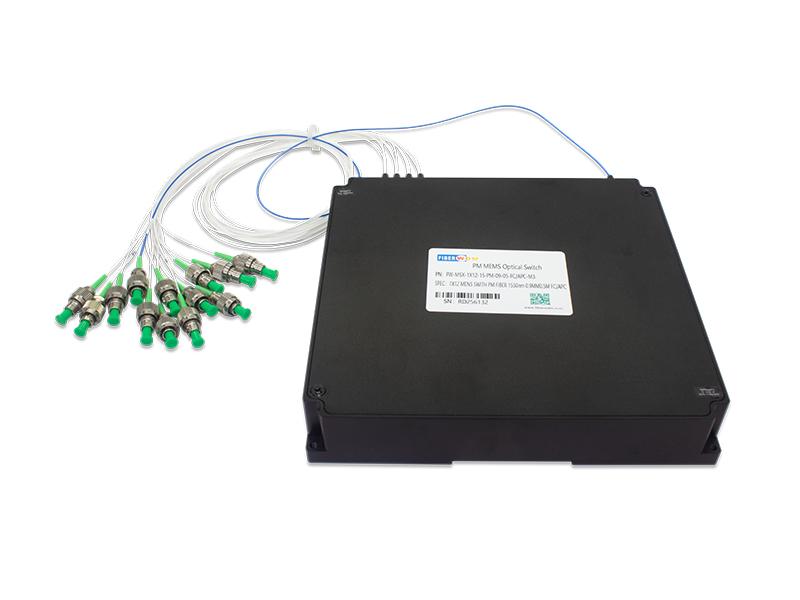

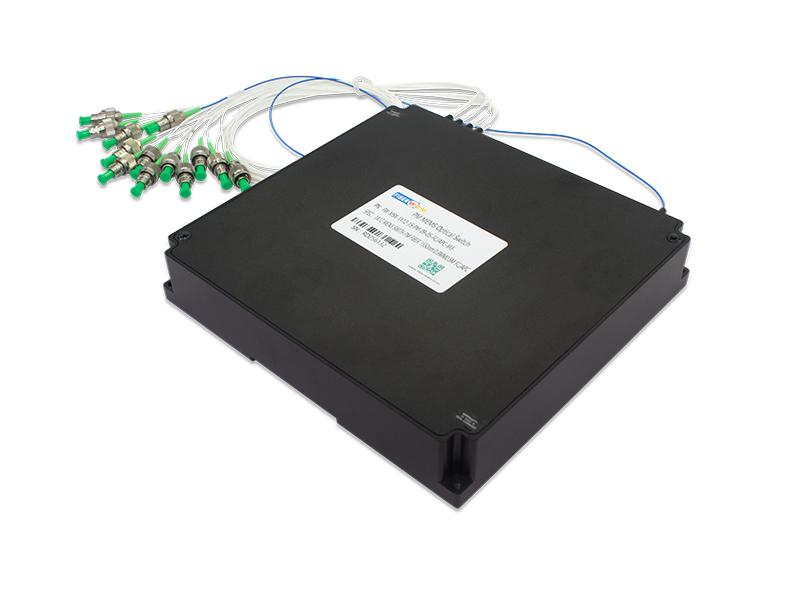

PM(편광 유지) 1X12 MEMS 광섬유 스위치 1550nm 0.9MM 0.5M PM 광섬유 FC/APC 158x150x29nm 모듈
FW-MSX-1X12-15-PM-09-05-FC/APC-M3

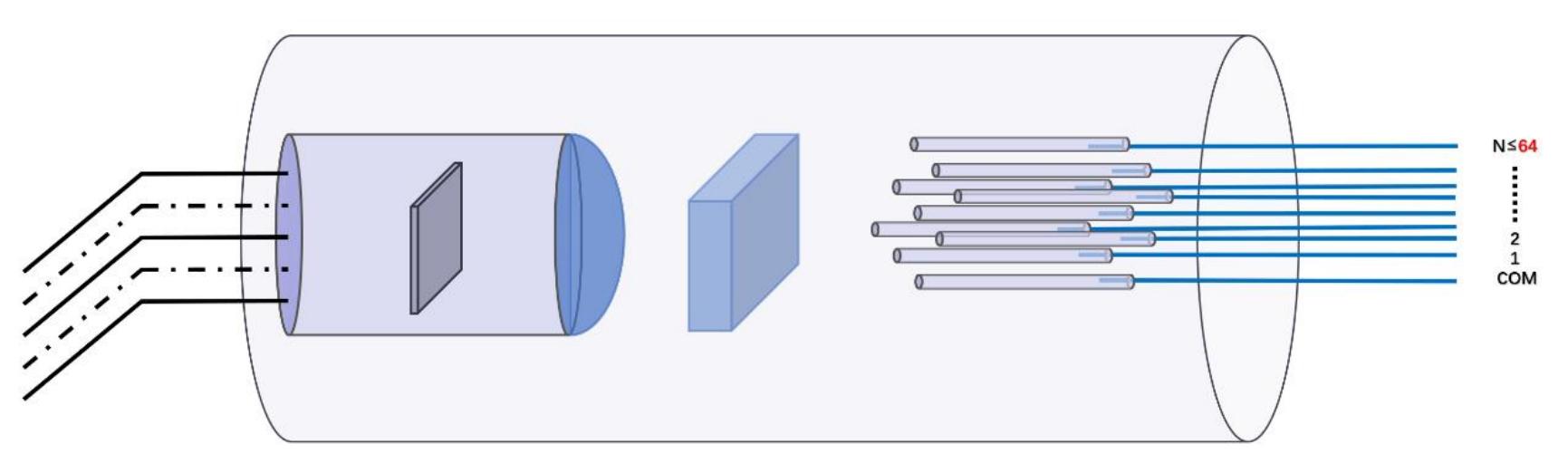

MEMS 1xN 광 스위치는 미세전자기계시스템(MEMS) 기술을 기반으로 합니다. MEMS 거울을 회전시켜 입력 파이버 하나와 최대 N개의 출력 파이버 사이의 채널을 선택할 수 있습니다.
이 스위치는 양방향이며 Nx1 선택 스위치로도 사용할 수 있습니다. 이 광 스위치는 컴팩트한 패키지로 높은 신뢰성, 내구성, 긴 수명을 제공합니다.
응용 프로그램
명세서
표 1 광학 사양 1
|
매개변수 |
값 |
단위 |
메모 |
|
|
파장 |
15:1525~ 1568 |
nm |
단일 대역: 13 또는 15 또는 16 듀얼 밴드: 13&15 또는 15&16 풀 밴드: 13&15&16 또는 1290~ 1650 |
|
|
테스트 파장 |
1550 | nm | ||
|
믹스엔 |
1x12 |
|||
|
삽입 손실 |
1x12 |
≤1.8 |
데시벨 |
1. IL은 CWL, 23°C에서 측정됩니다. 2. IL은 단일 대역(Single-band)을 의미합니다. 이중 대역(Dual-band)은 0.2dB를 추가합니다. 3. 커넥터를 사용하는 경우 IL은 0.2~0.3dB 증가합니다. 4. -5~65°C에서는 IL이 0.4dB 증가합니다. |
|
반사 손실 |
≥45 |
데시벨 |
또는 고객이 지정 |
|
|
반복성 |
≤0.1 |
데시벨 |
반복성은 100회 사이클 후에 정의됩니다. |
|
|
크로스토크 |
≥50 |
데시벨 |
또는 고객이 지정 |
|
|
편광 의존 손실 |
≤0.35 |
데시벨 |
||
|
파장 의존 손실 |
≤0.6 |
데시벨 |
WDL은 CWL±20nm, 23°C에서 측정됩니다. |
|
|
온도에 따른 손실 |
≤0.6 |
데시벨 |
|
|
|
멸종 비율 |
18세 이상 |
데시벨 |
좋은 품질의 용접 커넥터 |
|
|
스위치 시간 |
≤5 |
미시시피 |
1. 한 세트의 연결 구성 2. 프로토콜 전송 시간 제외 3. 최적화된 전압 램프를 사용할 때 |
|
|
내구성 |
≥1x109 |
주기 |
|
|
|
최대 광 파워 |
≤500 |
mW |
|
|
1. 모든 사양은 커넥터를 제외한 것입니다.
표 2 전기 및 기계 사양 1
|
매개변수 |
값 |
단위 |
|
래칭 유형 |
비래칭 |
|
|
제어 유형 |
유아트 |
|
|
공급 전압 |
5~ 12 |
다섯 |
|
전력 소비 |
≤2, 일반적으로 1.7 |
여 |
|
연결 유형 |
||
|
차원 |
158x150x29 |
mm |
1. 모든 사양은 MSX M3에 해당합니다.
표 3 환경 조건
|
매개변수 |
값 |
단위 |
|
작동 온도 |
-5~65 |
섭씨 |
|
보관 온도 |
영하 40~85도 |
섭씨 |
|
작동 습도 |
5~95 |
%RH |
|
보관 습도 |
5~95 |
%RH |
표 4 피그테일 및 커넥터 유형/길이
|
매개변수 |
값 |
단위 |
메모 |
|
섬유 유형 |
|||
|
파이버 피그테일(모든 포트) |
250um 파이버 또는 900um 루즈 튜브 |
||
|
파이버 길이(모든 포트) |
0.5±0.05 |
중 |
또는 고객이 지정 |
|
광 커넥터(모든 포트) |
FC/APC |
또는 고객이 지정 |

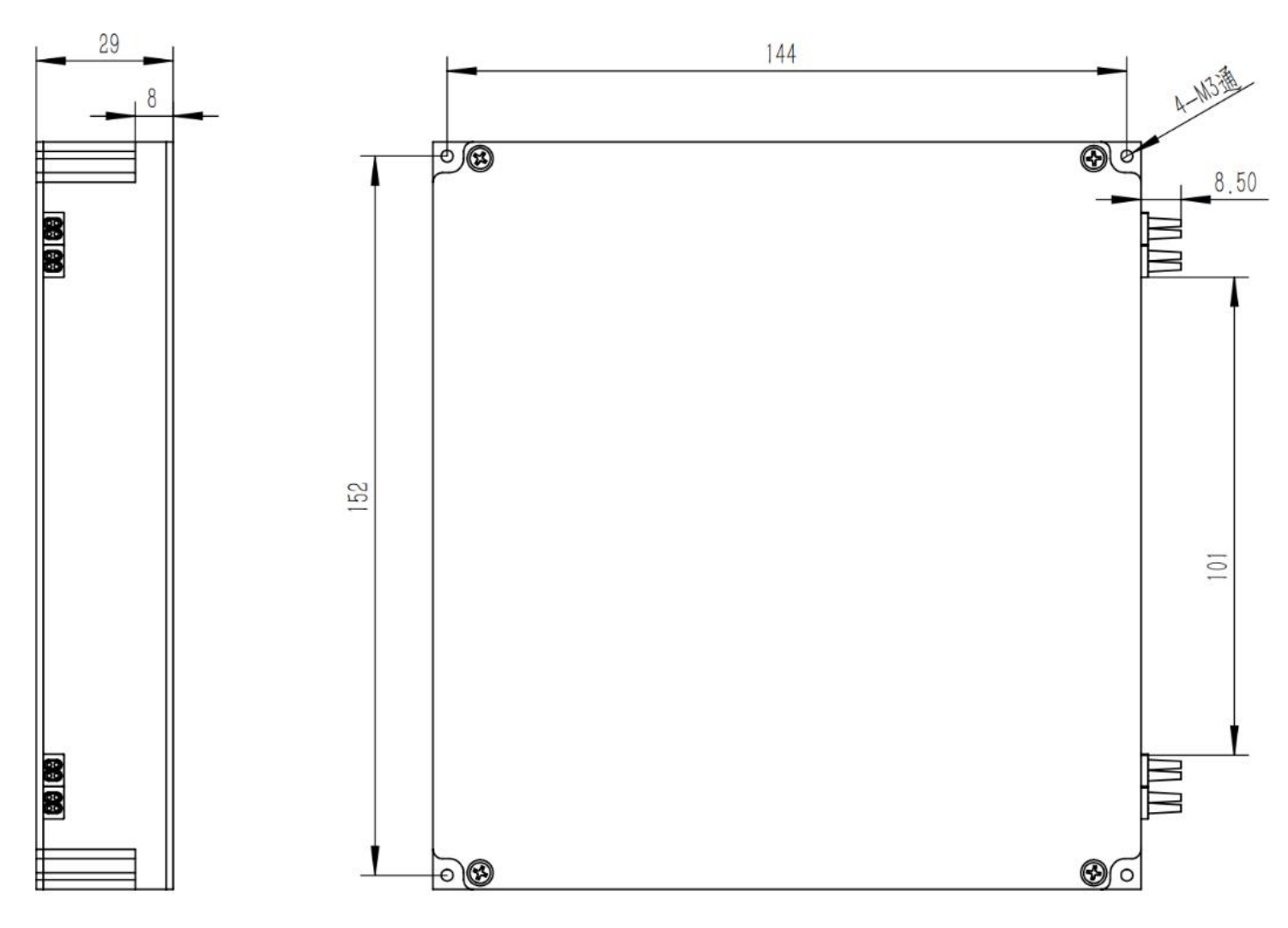

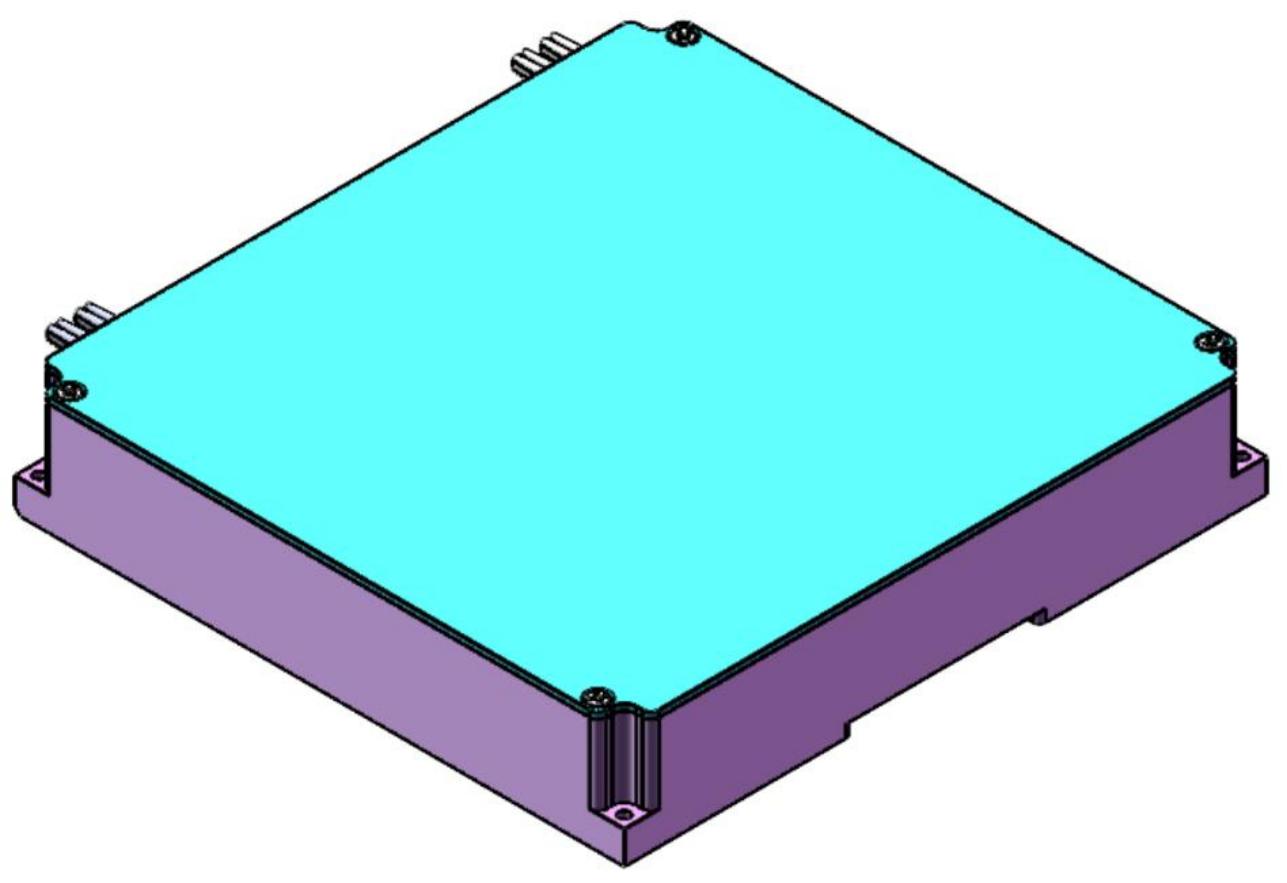

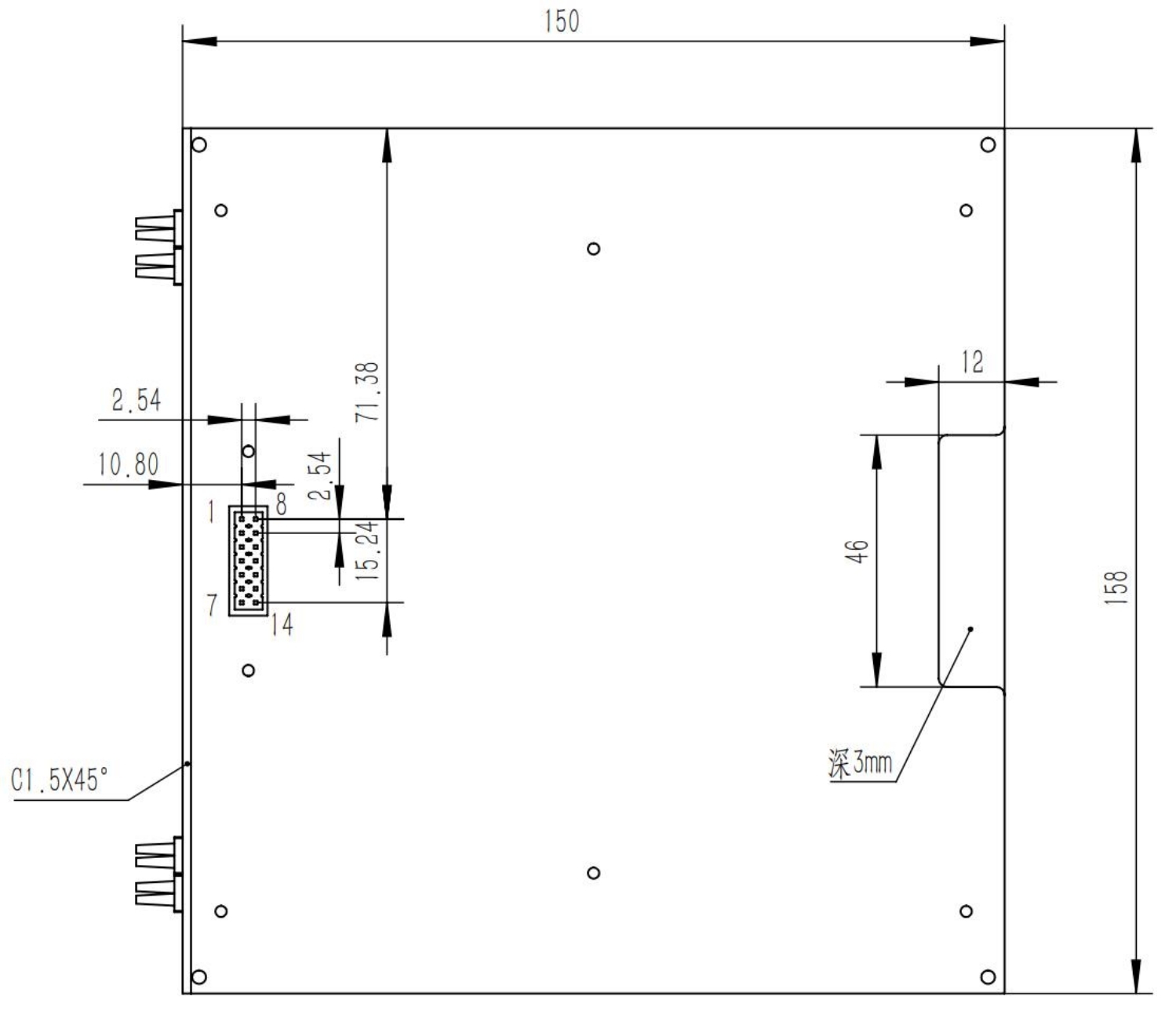

기계적 치수
표 5 전자 PIN 정의
|
핀 번호 |
이름 |
입력/출력 |
수준 |
기능 |
| 1 |
NC |
연결 안됨 |
||
| 2 |
비씨씨 |
전원 공급 장치 |
+(5.0±5%) V 전원 공급 최대 150mA |
|
| 3 |
입출력 |
LVTTL |
예약된 |
|
| 4 |
접지 |
전원 공급 장치 접지 |
||
| 5 |
입출력 |
LVTTL |
예약된 |
|
| 6 |
전송 |
산출 |
LVTTL |
UART 직렬 데이터 출력 |
| 7 |
RXD |
입력 |
LVTTL |
UART 직렬 데이터 입력 |
| 8 |
입출력 |
LVTTL |
예약된 |
|
| 9 |
입출력 |
LVTTL |
예약된 |
|
| 10 |
입출력 |
LVTTL |
예약된 |
|
| 11 |
케이스 GND |
케이스 접지 |
||
| 12 |
입출력 |
LVTTL |
예약된 |
|
| 13 |
입출력 |
LVTTL |
예약된 |
|
| 14 |
다시 놓기 |
입력 |
LVTTL |
리셋, 낮은 활성, 펄스 폭은 4ms가 필요합니다 |
UART 제어 설정
통신 속도: 115200
시작 비트: 1
데이터 비트: 8
패리티: 없음
정지 비트: 1
흐름 제어: 없음.
통신 프로토콜
프로토콜 1(기본값)
명령
|
깃발 |
렌 |
RES |
콤마 |
데이터 |
합집합 |
|
2바이트 |
1바이트 |
1바이트 |
1바이트 |
1바이트 |
플래그: 0xEFEF 또는 0xAAAA
LEN: RES에서 SUM까지의 총 바이트 수
해상도: 0xFF
SUM: 체크섬, SUM=FLAG+LEN+RES+COMMA+DATA
응답
|
깃발 |
렌 |
RES |
호흡 |
데이터 |
합집합 |
|
2바이트 |
1바이트 |
1바이트 |
1바이트 |
1바이트 |
플래그: 0xEDFA
LEN: RES에서 SUM까지의 총 바이트 수
해상도: 0xFF
SUM: 체크섬, SUM=FLAG+LEN+RES+COMMA+DATA
명령 목록
|
채널 설정 |
|||||||
|
명령 |
플래그1 |
렌 |
RES |
커맨드 |
스위치 |
데이터 |
합집합 |
|
0xEFEF |
0x06 |
0xFF |
0x0D |
00/01 |
채널(1바이트) |
합집합 |
|
|
예: EF EF 06 FF 0D 00 00 01 F1 (채널 1 설정) EF EF 06 FF 0D 00 00 02 F2 (채널 2 설정) EF EF 06 FF 0D 00 00 03 F3 (채널 3 설정) |
|||||||
|
응답 |
플래그2 |
렌 |
RES |
호흡 |
데이터 |
합집합 | |
|
0xEDFA |
0x04 |
RES |
0x04 |
성공：0xEE 실패：0xEF |
합집합 |
||
|
예: ED FA 04 FF 04 EE DC |
|||||||
|
채널 가져오기 |
||||||
|
명령 |
플래그1 |
렌 |
RES |
콤마 |
데이터 |
합집합 |
|
0xEFEF |
0x03 |
RES |
0x02 |
합집합 |
||
|
예: EF EF 03 FF 02 E2 |
||||||
|
응답 |
플래그2 |
렌 |
RES |
호흡 |
데이터 |
합집합 |
|
0xEDFA |
0x04 |
RES |
0x02 |
채널(1바이트) |
합집합 |
|
|
예: ED FA 04 FF 02 07 F3 |
||||||
참고: 채널 0이 설정되면 전압은 0이며, 이는 블록 상태입니다.
주문 정보
|
부품 번호 |
사양 |
|
FW-MSX-1X12-15-PM-09-05-FC/APC-M3 |
PM(편광 유지) 1X12 MEMS 광섬유 스위치 1550nm 0.9MM 0.5M PM 광섬유 FC/APC 158x150x29nm 모듈 |
