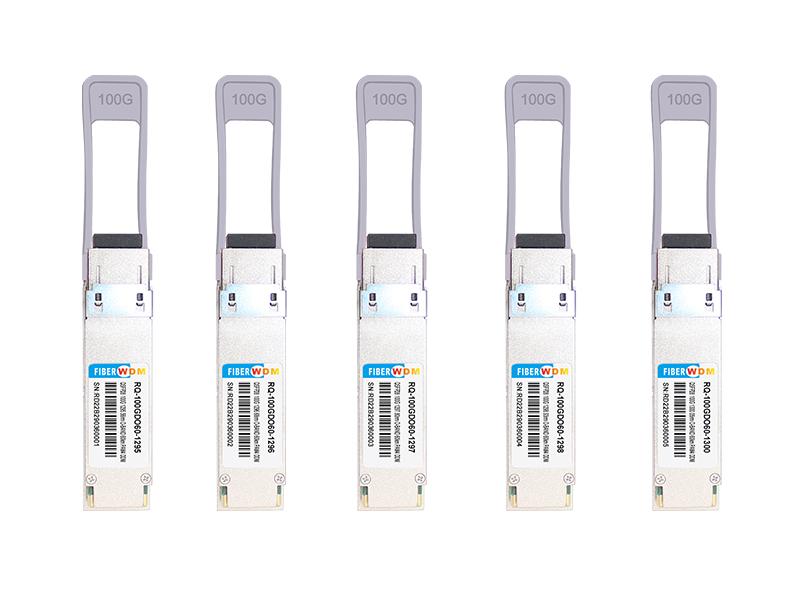

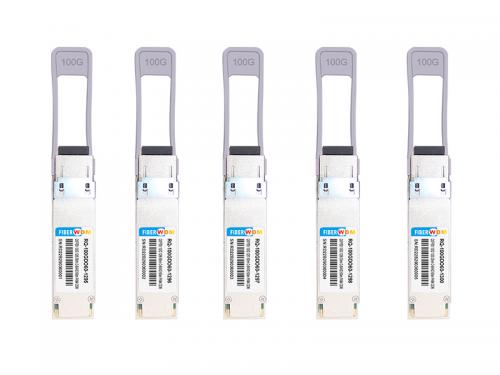

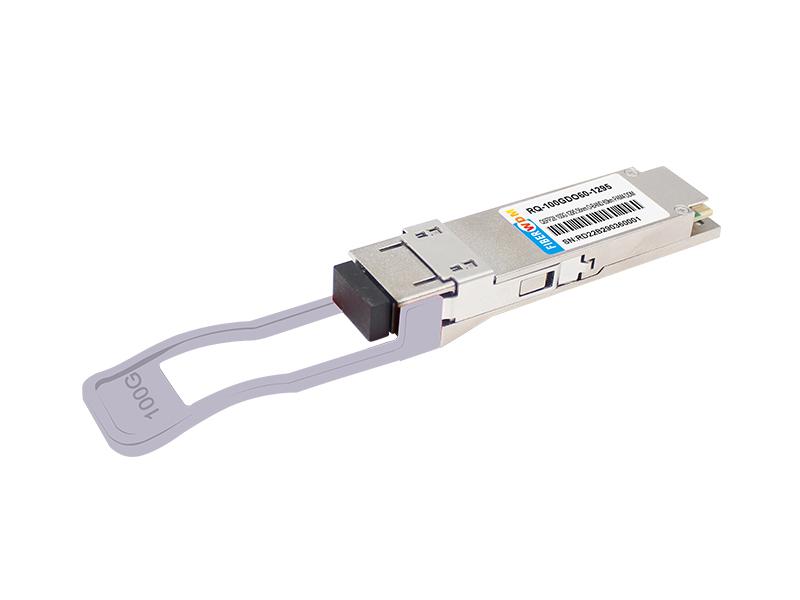

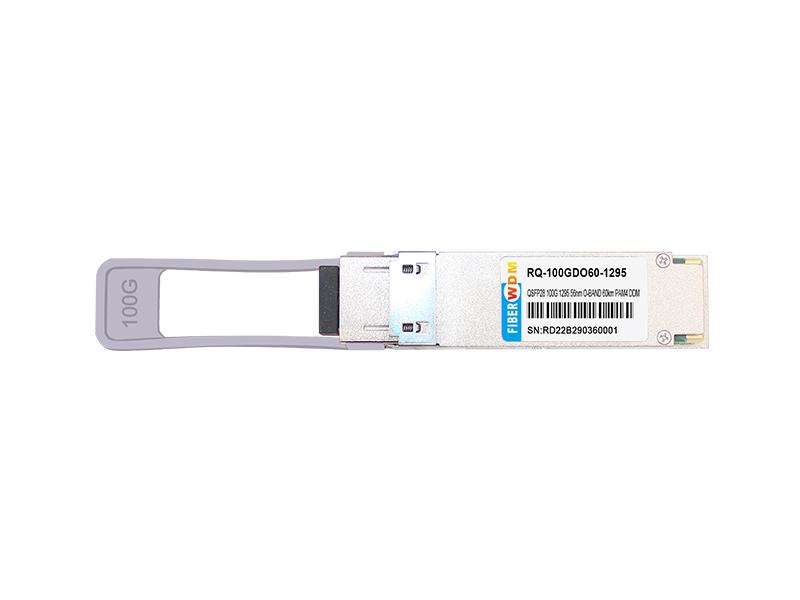

QSFP28 100G O-밴드 DWDM 60KM SM LC 트랜시버

• 100Gbps를 지원합니다
• 200GHz 채널 간격의 O-밴드 DWDM
• 800GHz 간격의 LAN-WDM 그리드에 맞춰 정렬됨
• 단일 3.3V 전원 공급 장치
• 전력 소모량 < 5.5W
• SMF 상 최대 60km, 내장형 PFEC 포함
• QSFP28 MSA 준수
• SFF-8636 Rev 2.10a 준수
• 4x25G 전기 인터페이스
• LC 듀플렉스 커넥터
• 상용 케이스의 온도 범위는 0°C에서 70°C까지입니다.
• 통합 디지털 진단 모니터링 기능을 갖춘 I2C 인터페이스
• 안전 인증: TUV/UL/FDA*1
• RoHS 규정 준수
• 내장형 SOA

응용 프로그램

• O-밴드 DWDM 파장을 이용한 100GbE 다중 채널 전송

주문 정보

*1: 최신 인증 정보는 FIBERWDM에 문의하십시오.

*2: XXXX는 CW-WDM MSA로 지정된 O-밴드 DWDM 파장 범위를 나타냅니다. 자세한 중심 파장 정보는 아래 표를 참조하십시오.

*3: G.652 SMF 이상.

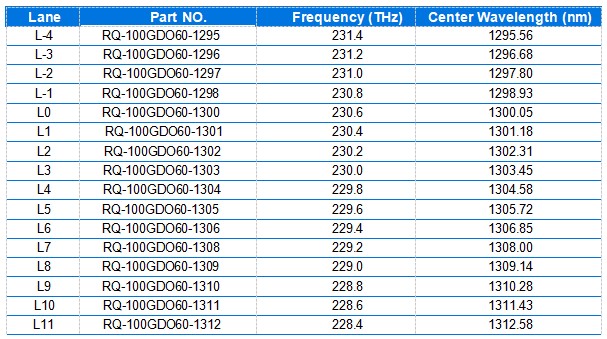

XXX 채널은 다음 표를 참조합니다.

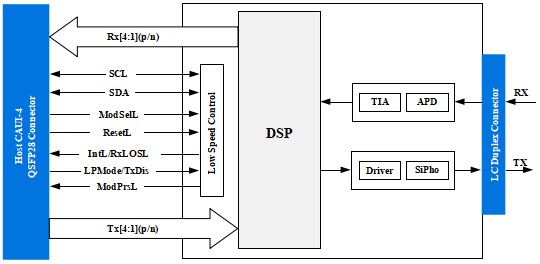

그림 1: 송수신기 블록 다이어그램

설명을 단순화하기 위해 채널 i(i=1, 2, 3, 4) 중 하나만 표시했습니다.

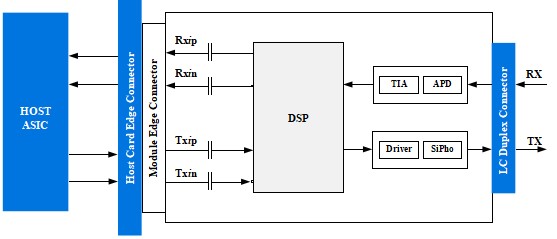

그림 2: 응용 프로그램 참조 다이어그램

취급 및 세척

전류 급증 및 과전압 발생 시 송수신 모듈이 즉시 손상될 수 있습니다. 정전기 방전에 민감한 장비의 정상 작동 시 주의사항을 준수하고, 절대 최대 정격에 명시된 조건에 노출되지 않도록 주의해야 합니다.

광 커넥터는 포트 플러그가 삽입되지 않은 상태에서는 노출되므로 항상 보호에 주의해야 합니다. 각 모듈에는 광 포트를 보호하기 위한 포트 가드 플러그가 장착되어 있습니다. 광섬유를 삽입하지 않을 때는 항상 보호 플러그를 제자리에 꽂아 두어야 합니다. 광섬유를 삽입하기 전에 광섬유 커넥터 끝부분을 청소하여 커넥터 오염으로 인한 모듈 광 포트 오염을 방지하는 것이 좋습니다. 오염이 발생한 경우에는 표준 LC 포트 청소 방법을 사용하십시오.

절대 최대 등급

표에 명시된 최대 정격 용량을 초과하면 기기에 영구적인 손상이 발생할 수 있습니다. 이는 단지 강조된 정격 용량일 뿐이며, 이러한 조건이나 기타 조건에서 해당 기술 사양의 규격을 초과하는 기기의 정상적인 작동을 보장하는 것은 아닙니다. 최대 정격 용량에서 장기간 작동할 경우 기기의 신뢰성에 영향을 미칠 수 있습니다.

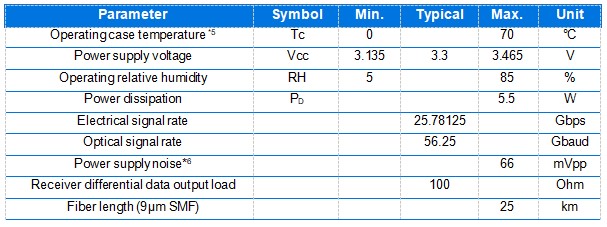

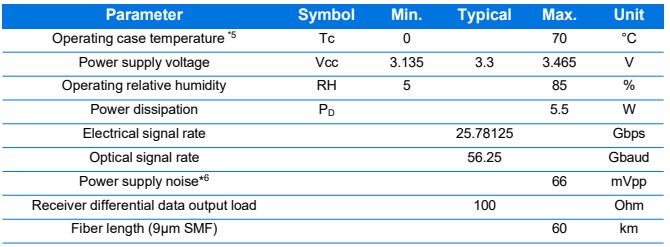

권장 작동 조건*4

권장 작동 조건을 벗어난 작동 시에는 광학적 및 전기적 특성이 제대로 정의되지 않으며, 신뢰성이 보장되지 않고, 이러한 작동을 장시간 지속할 경우 모듈이 손상될 수 있습니다.

*4: 전원 공급 사양, 순간 전류, 지속 전류 및 정상 상태 전류는 QSFP28 MSA 전력 분류를 준수합니다.

*5: 케이스 온도 측정 위치는 그림 9에 나와 있습니다.

*6: 전원 공급 노이즈는 모듈과 권장 필터가 설치된 상태에서 권장 전원 공급 필터의 호스트 공급 측 주파수 범위에 대한 피크-투-피크 노이즈 진폭으로 정의됩니다. 피크-투-피크 노이즈를 포함한 전압 레벨은 관련 전원 공급 장치의 권장 작동 범위로 제한됩니다. 권장 전원 공급 필터는 그림 7을 참조하십시오.

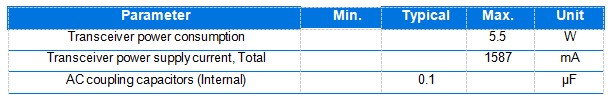

일반적인 전기적 특성

달리 명시되지 않는 한, 다음 특성들은 권장 작동 조건에서 정의됩니다.

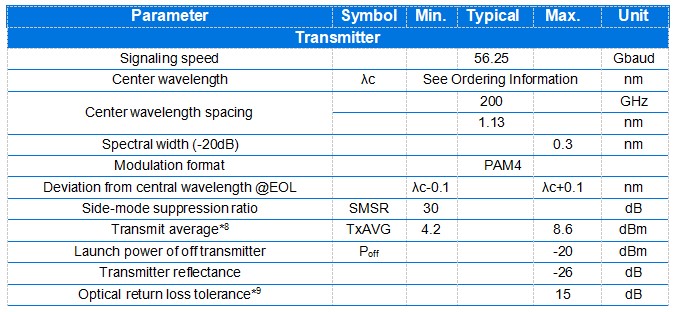

광학적 특성 @TP2 테스트 포인트

*8: 평균 송신 전력(최소)은 참고용이며 신호 강도의 주요 지표는 아닙니다. 송신 전력이 이 값보다 낮은 송신기는 규정을 준수할 수 없으며, 이 값보다 높다고 해서 규정을 준수하는 것은 아닙니다.

*9: 송신기 반사율은 송신기를 정면에서 바라볼 때 정의됩니다.

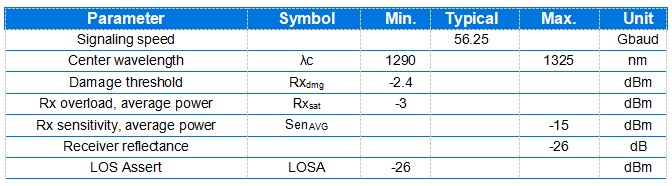

광학적 특성 @TP3 테스트 포인트

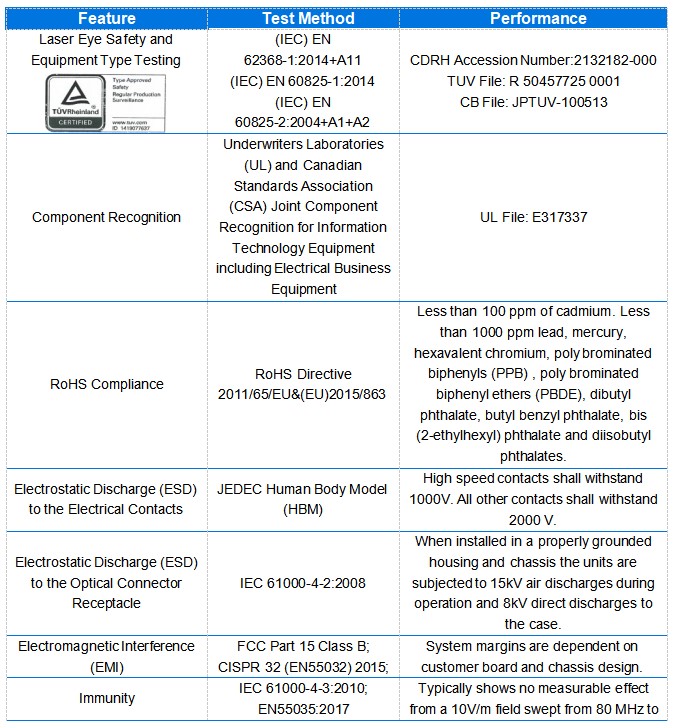

규정 준수 표
