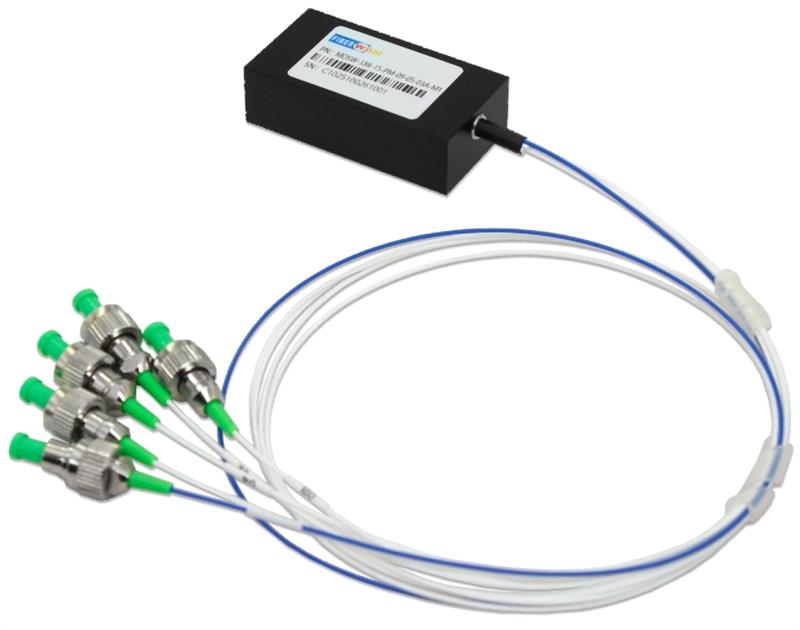

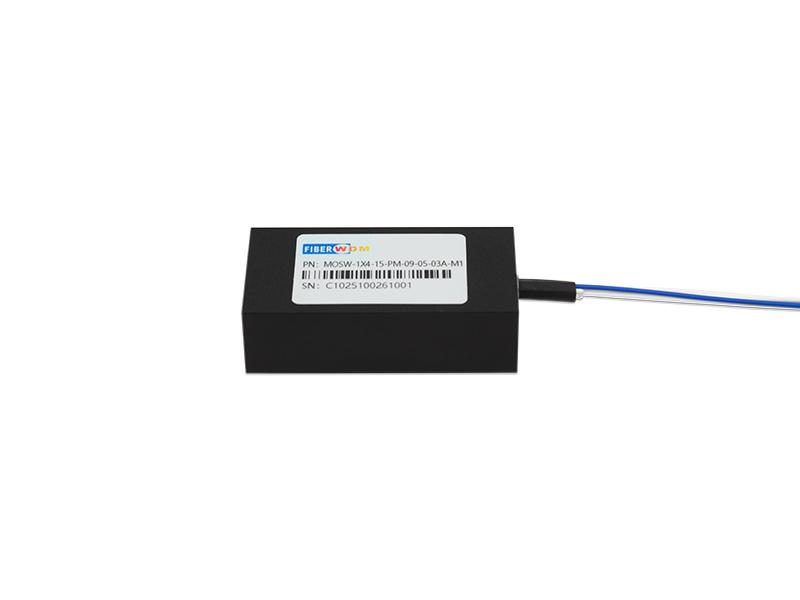

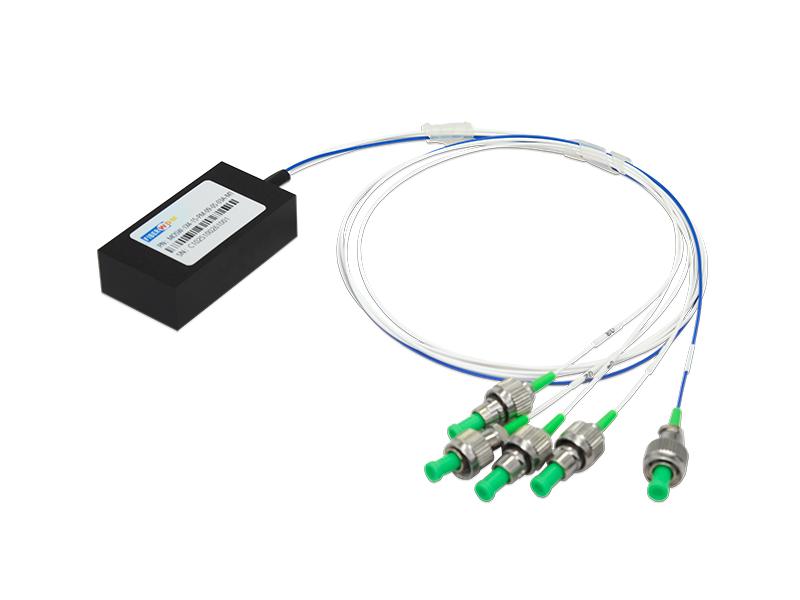

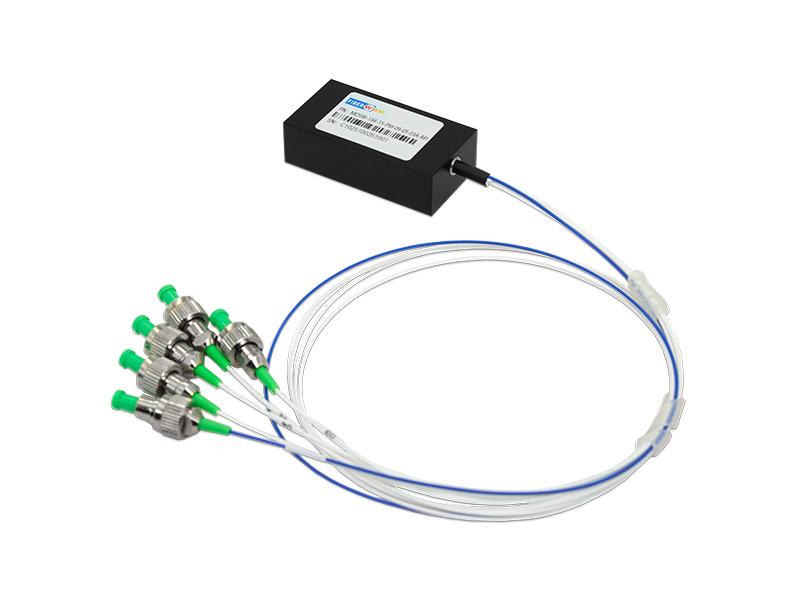

PM(편광 유지) MOSW-1X4-15-PM-09-05-03A-M1
1x4 PM MEMS 광 스위치, 모듈형 패키징, 5V 구동 전압, 1550nm
코닝 PM1550 광섬유 0.9mm 루즈튜브, 길이 0.5m, 입출력 FC/APC
커넥터 54.1*13.7*24.7mm
MEMS 1xN 광 스위치는 마이크로 전기 기계 시스템(MEMS) 기술을 기반으로 합니다. MEMS 미러를 회전시켜 입력 광섬유와 최대 N개의 출력 광섬유 중에서 채널을 선택할 수 있습니다.
이 스위치는 양방향으로 작동하며 Nx1 선택 스위치로도 사용할 수 있습니다. 이 광 스위치는 컴팩트한 크기에 높은 신뢰성, 내구성, 긴 수명을 제공합니다.
특징
응용 프로그램
광학 성능 사양
| 광학적 매개변수 | 단위 | 사양 | ||
| 민 | 유형 | 맥스 | ||
| 작동 파장 | 나노미터 | 1260 | 1310&1550 | 1650 |
| 테스트 파장 | 나노미터 | 1310/1550 | ||
| 채널 수 | — | 4 | ||
| 삽입 손실 1,3 , (MAX) | dB | 1.0 | 1.3 | |
| 당 | dB | 18 | ||
| 편광 의존 손실 | dB | 0.15 | ||
| 반환 손실 | dB | 45 | 50 | |
| 크로스토크 | dB | 50 | ||
| 티들 | dB | 0.3 | ||
| WDL | dB | 0.3 | ||
| 반복성 2 | dB | 0.03 | ||
| 전환 시간(상승, 하강) | ms | 10 | 15 | |
| 내구성 | 타임스 | 10^9 | ||
| 작동 전압 | 다섯 | 5.0 | ||
| /전력 처리 | MW | 500 | ||
| 환경적 특성 | 단위 | 사양 | ||
| 작동 온도 | °C | -5 ~ 75 | ||
| 보관 온도 | °C | -40 ~ 85 | ||
| 작동 습도 | %RH | 5~95%RH | ||
| 기타 매개변수 | 단위 | 사양 | ||
| 커넥터 유형 | — | FC/APC | ||
| 섬유 종류 | — | 코닝 PM1550 섬유 | ||
| 파이버 패키지 | — | 900um 루즈 튜브 | ||
| 섬유 길이 | 중 | 0.5+0.1/-0 | ||
| 땋은 머리 색깔 | 입력 | 빨간색 | ||
| 산출 | 하얀색 | |||
참고: 1. IL은 CWL, 23℃에서 측정됩니다.
2. 반복성은 100회 주기 후에 정의됩니다.
3. 커넥터를 제외하고, 한 쌍의 커넥터에 대해 0.3dB의 삽입 손실(IL)을 추가합니다.
4. IL은 단일 대역용입니다. 이중 대역은 0.3dB를 추가합니다.

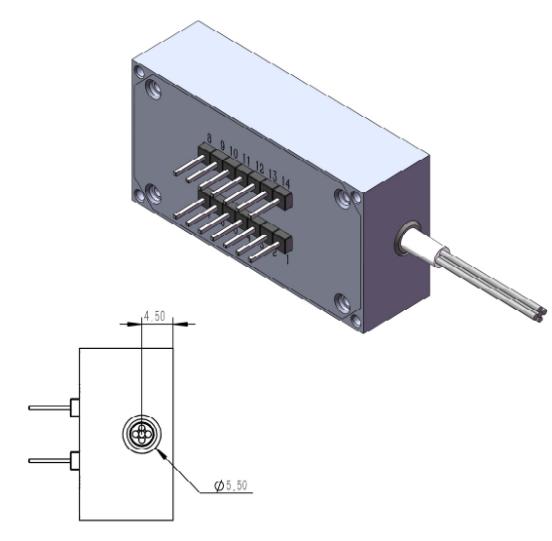

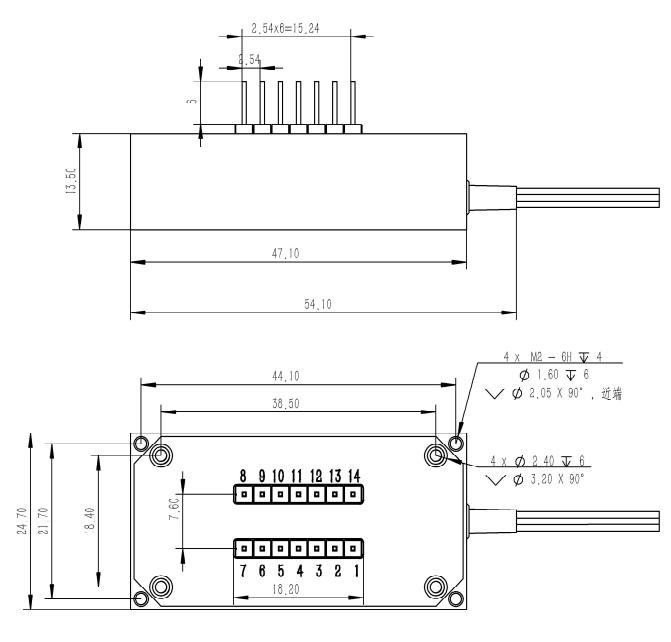

치수 도면
M1:M1X4용
광학 경로

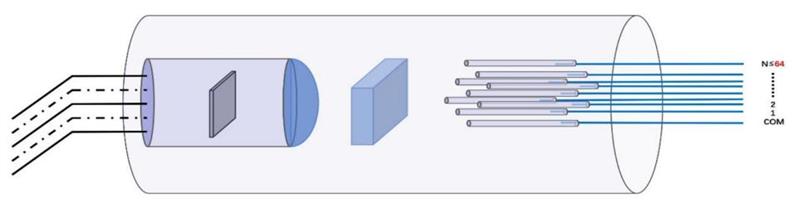

MEMS 광 1x128 스위치는 잠금 기능이 없는 제품입니다. 전압이 제거되면 미러는 초기 위치로 복귀하고 입력은 어떤 출력 채널과도 연결되지 않습니다. 광 경로 전환 원리는 아래 그림에 나와 있습니다.

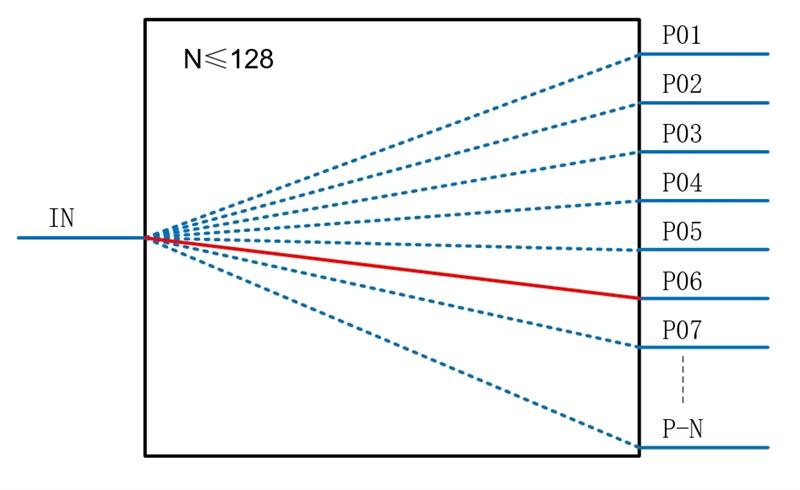

1×N 멀티채널 광 스위치 시스템

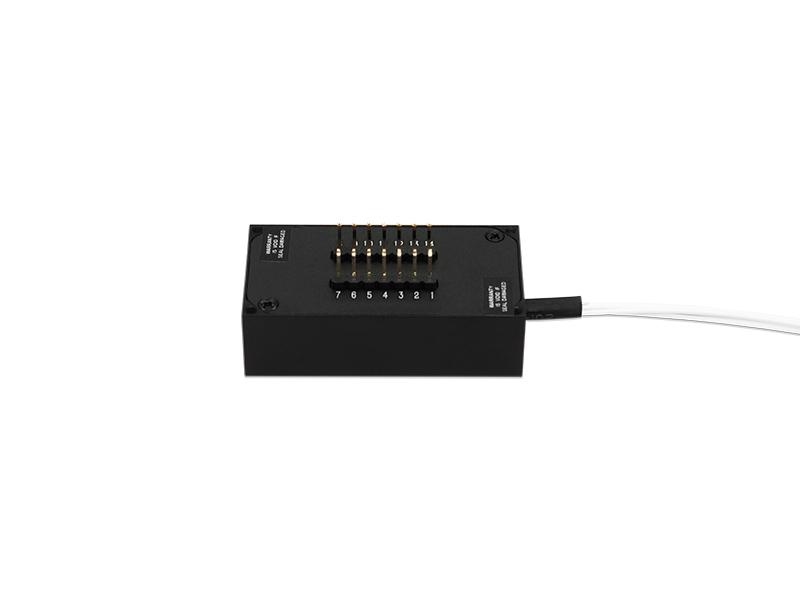

핀 정의
| 핀 | 유형 | 설명 | 입력/출력 | 주목 |
| 1 | 디0 | 병렬 데이터 인터페이스 0 | 입력 | TTL(H 레벨 기본값) |
| 2 | 디3 | 병렬 데이터 인터페이스 3 | 입력 | TTL(H 레벨 기본값) |
| 3 | 디4 | 병렬 데이터 인터페이스 4 | 입력 | TTL(H 레벨 기본값) |
| 4 | VIN | 전원 입력 | 입력 | DC 5V~12V |
| 5 | 접지 | 접지 | 입력 | |
| 6 | 디5 | 병렬 데이터 인터페이스 5 | 입력 | TTL(H 레벨 기본값) |
| 7 | 디2 | 병렬 데이터 인터페이스 2 | 입력 | TTL(H 레벨 기본값) |
| 8 | 텍사스 | 시리얼 포트 전송 | 산출 | 티틀 |
| 9 | RX | 시리얼 포트 수신 | 입력 | 티틀 |
| 10 | 디1 | 병렬 데이터 인터페이스 1 | 입력 | 티틀 |
| 11 | 바쁘다 |
통화 중 신호, 높은 레벨 바쁘다는 것을 나타냅니다. |
산출 | 티틀 |
| 12 | 경보 | 경보 신호, 높은 레벨은 고온 또는 초기 이상 징후를 나타냅니다. | 산출 | 티틀 |
| 13 | 스트로브 | 병렬 포트 선택 신호, 하강 에지가 유효합니다. | 입력 | TTL(H 레벨 기본값) |
| 14 | 다시 놓기 | 하드웨어 리셋, 저수준 유효 | 입력 | 티틀 |
펌웨어 정의
1) UART 파라미터 115200,8,1,N
2) 모든 전송 지침은
(
(줄 바꿈 문자
채널 전환 지침
| 지침 | *SW |
| 매개변수 | *SWABC,000은 전원 꺼짐 상태를 나타내고, 001은 채널 1을 나타냅니다. |
| 반환 데이터 | CHAN:ABC, PCB 전원 꺼짐 및 데이터 피드백 없음 |
|
예시: *SW + ABC
데이터 전송: *SW001 |
|
제품 번호 문의
| 지침 | *PN |
| 매개변수 | 없음 |
| 반환 데이터 | PN:AB.CD.EFGH |
|
예시:
데이터 전송: *PN |
|
시리즈 번호 문의
| 지침 | *SN |
| 매개변수 | 없음 |
| 반환 데이터 | SN: ABCDEFGHIJ |
|
예시:
데이터 전송: *SN |
|
병렬 통신 인터페이스에 대한 설명
14핀 모듈은 6개의 TTL 제어 핀(D0~D5)과 최대 64개의 채널을 갖추고 있습니다.
TTL을 사용하여 D0~Dx 핀을 제어하여 채널을 선택하고, 하강 에지를 이용해 채널을 전환하는 스트로브 기능을 활용합니다.
채널 선택 정의는 다음 표에 나와 있습니다.
|
채널 선택 |
디5 | 디4 | 디3 | 디2 | 디1 | 디0 |
| 채널 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| 채널 2 | 0 | 0 | 0 | 0 | 0 | 1 |
| 채널 3 | 0 | 0 | 0 | 0 | 1 | 0 |
| ... | ||||||
| 채널 63 | 1 | 1 | 1 | 1 | 1 | 0 |
| 채널 64 | 1 | 1 | 1 | 1 | 1 | 1 |
펌웨어 버전: C4-1, V01
주문 정보
| 부품 번호 | 사양 |
| MOSW-1X4-15-PM-09-05-03A-M1 | 1x4 PM MEMS 광 스위치, 모듈형 패키지, 5V 구동 전압, 1550nm 파장, Corning PM1550 광섬유(0.9mm 루즈튜브, 길이 0.5m), 입출력 FC/APC 커넥터, 54.1*13.7*24.7mm |
자주 묻는 질문(FAQ)
Q: 해당 제품은 양방향 통신을 지원합니까?
A: 네, 이 스위치는 양방향 설계를 특징으로 합니다. 1x4 광 스위치로 사용할 수 있으며, 반대로 하면 4x1 선택 스위치로도 사용할 수 있습니다.
질문: 병렬 제어 인터페이스는 최대 몇 개의 채널을 지원합니까?
A: 총 6개의 TTL 제어 핀(D0~D5)을 통해 최대 64개의 채널 선택을 지원합니다(채널 1~64는 서로 다른 핀 레벨 조합에 해당).
