RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL PM 듀얼 1×2 MEMS 광 스위치는 미세전자기계시스템(MEMS) 기술을 기반으로 한 고성능 편광 유지 광섬유 스위치입니다. 엄격한 편광 상태 유지가 필요한 광섬유 통신 및 감지 응용 분야를 위해 특별히 설계되었습니다. 첨단 마이크로 미러 구동 구조를 적용하여 초저 삽입 손실, 높은 소광비, 빠른 스위칭 속도 및 뛰어난 신뢰성을 제공합니다. 광섬유 감지 시스템, 정밀 광학 측정, 레이저 스캐닝 현미경, Fiber Bragg Grating(FBG) 모니터링, 편광 민감 광 경로 스위칭 및 기타 까다로운 응용 분야에서 널리 사용됩니다.

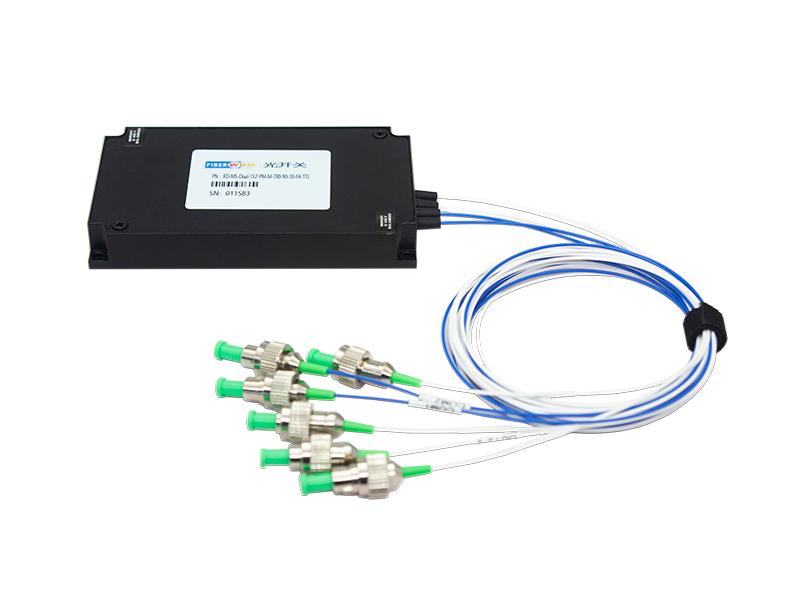

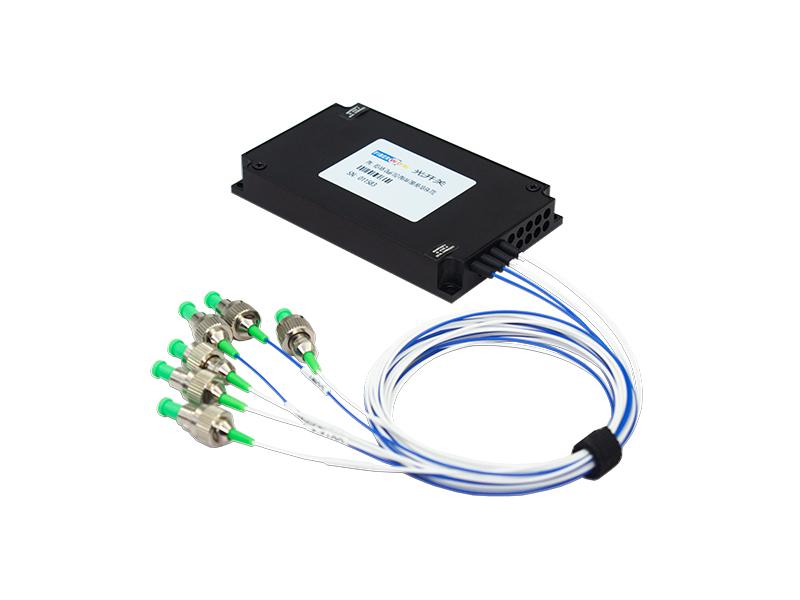

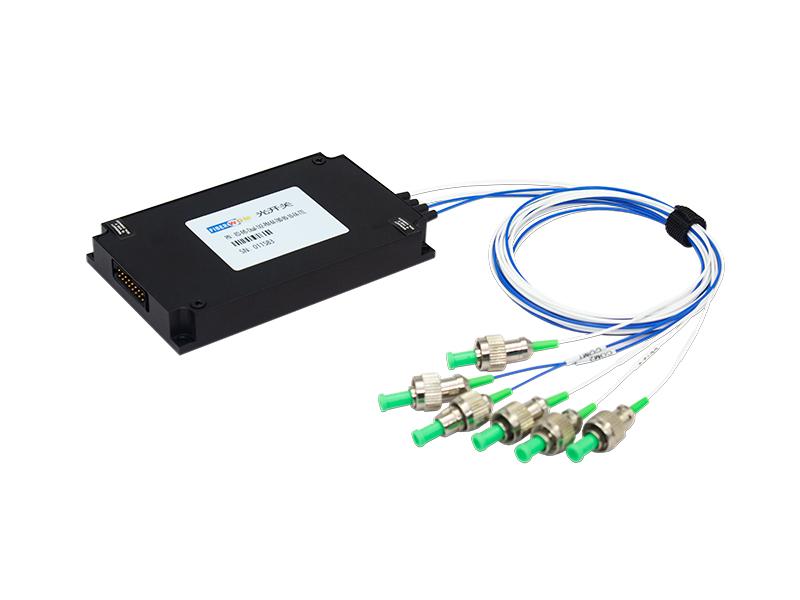

이중 1x2 MEMS 스위치(모듈)
RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL
PM(편광 유지) 이중 1X2 MEMS 광 스위치, PM PM780, 0.9mm 느슨한
튜브광섬유, FC/APC, TTL 제어 연결, 90x55x12mm
응용 분야
환경 조건
| 매개변수 | 단위 | 최소 | 최대 |
| 보관 온도 | ℃ | -40 | 85 |
| 작동 상대 습도 | %RH | 5 | 95 |
| 작동 온도 | ℃ | -5 | 70 |
| ESD 레벨 (HBM) | V | 500 | |
| 최대 전력 처리량 | mw | 500 |
| 매개변수 | 단위 | 사양 |
| 채널 | CH | 이중 1x2 |
| 테스트 파장 | nm | 780 |
| 삽입 손실 | dB | ≤2.0(커넥터 포함) |
| 반사 손실 | dB | ≥50 |
| 소광비 | dB | ≥16dB |
| 반복성 | dB | 최대 0.03dB |
| 누화 | dB | ≥50 |
| PDL | dB | ≤0.15 |
| TDL | dB | ≤0.3 |
| 응답 시간 | ms | ≤20 |
| 내구성 | 주기 | ≥1×109 |
| 구동 전압(최대) | V | 5~12 |
| 제어 유형 |
TTL(병렬/직렬 포트 호환성) 두 스위치는 동일한 채널에서 제어됩니다 |
|
참고:
1.손실은 23℃에서의 테스트 결과를 기준으로 합니다.
2.반복성은 100회 반복 후 정의됩니다.
핀 정의:
| 핀 번호 |
핀 할당 |
신호 유형 | 설명 |
| 1 | D0 | 입력 | 데이터 비트(D0)(하위 비트) |
| 2 | D5 | 입력 | 데이터 비트(D5) |
| 3 | VCC | 전원 | 전원 공급 장치(DC 5V, 1.0A) |
| 4 | D7 | 입력 | 데이터 비트(D7)(상위 비트) |
| 5 | D6 | 입력 | 데이터 비트(D6) |
| 6 | GND | 전원 | GND |
| 7 | D4 | 입력 | 데이터 비트(D4) |
| 8 | D1 | 입력 | 데이터 비트(D1) |
| 9 | TXD | 출력 | 데이터 송신(TTL 레벨) |
| 10 | RXD | 입력 | 데이터 수신(TTL 레벨) |
| 11 | D2 | 입력 | 데이터 비트(D2) |
| 12 | D3 | 입력 | 데이터 비트(D3) |
| 13 | /BUSY | 출력 |
Low 레벨은 재설정 준비 상태 또는데이터 수신 중임을 의미합니다 |
| 14 | /ALARM | 출력 | High 레벨은 동작 오류를 의미합니다 |
| 15 | /STROBE | 입력 | 하강 에지에서 데이터 비트 실행 |
| 16 | /RESET | 입력 | Low 레벨에서 채널 0으로 재설정 |
참고: 이 모듈의 전기 인터페이스에는 Molex 87833-1620이 사용되며, 고객 커넥터에는 Molex 87568-1694 사용을 권장합니다.
이 모듈은 UART 인터페이스를 통해 제어 신호를 수신하여 자동 측정 또는 실시간 모니터링을 수행할 수 있습니다.
(1). 이 모듈은 한 번에 하나의 명령만 실행할 수 있습니다. 일반적으로 다음 명령은 프로그램이 해당 값을 반환한 후에만 입력할 수 있습니다.
(2) 대문자를 사용하십시오.
(3) 실제 작동에서는 꺾쇠 괄호 ""를 각각 시작 및 종료 구분자로 사용합니다.
(4). 명령 오류가 발생하면
프로그램 제어 명령어 집합
| 명령 | 설명 | 예시 |
| 모듈 재시작 | 성공 반환: |
|
| 초기화 | 성공 반환: |
|
| 모듈 정보 조회 |
성공적으로 반환: |
|
|
직렬 포트 보드율 설정 또는 조회 1.x는 1~9이며, 각각 보드율 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200을 나타냅니다 성공 반환: |
전송: 성공 반환: 장치 직렬 포트 보드율을 19200으로 설정 구성은 저장 및 재부팅 후 적용됩니다! |
|
|
작동 모드 선택 x: 값은 0, 1, ?이며, 0은 데이터 비트 제어 전환, 1은 UART 제어 전환, ?는 작동 모드 조회를 나타냅니다; 성공 반환: |
전송: 성공 반환: 모듈이 UART 제어 전환으로 설정되었음을 나타냅니다;
전송: 성공 반환: |
|
|
현재 채널 설정 xxx: 값은 000~256이며, 000은 0 채널, 256은 256 채널을 의미합니다; 성공 반환:
참고: 데이터 비트 제어 전환 모드에서, 전송: 반환: |
전송: 성공적인 반환: |
|
|
채널 상태 조회 성공적인 반환: |
반환: |
|
|
구성 저장 성공적인 반환: |
채널 상태 저장 등 구성을 저장합니다. |

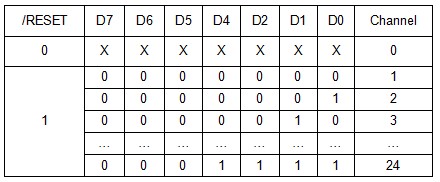

데이터 비트 전환 논리표

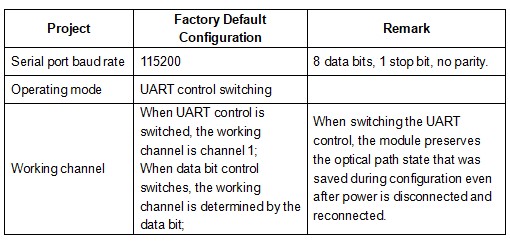

공장 기본 구성

PCBA: D3-1 V56

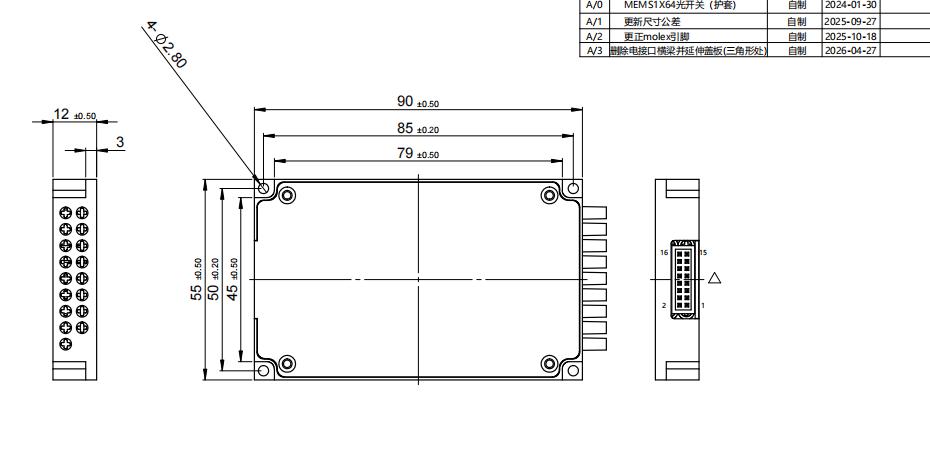

기계 요구 사항 (단위: mm)

| 매개변수 | 사양 |
| 광섬유 유형 | PM780, 0.9mm 느슨한 튜브 |
| 광섬유 길이/공차 | 1+/-0.05m(커넥터 제외) |
| 커넥터 | FC/APC |
| 채널 표시PM780, 0.9mm 느슨한 튜브 |
검은색 글꼴의 흰색 번호 튜브, 입력--COM1,COM2 출력-- OUT1-1,OUT1-2,OUT2-1,OUT2-2 |
