1xn MEMS 광 스위치

풍모

  • 입증 된 MEMS 내구성 및 신뢰성
  • 컴팩트 한 폼 팩터
  • 빠른 스위칭 시간
  • 자격을 갖춘 Telcordia GR-1073 코어 그리고 RoHS

응용 프로그램

  • 광학 신호 스위칭 androuting
  • 광학 네트워크 보호 및 복원
  • 광학 경로 모니터링 (WorkingWith OTDR 또는 OCM)
  • 계측 자원 공유

  • 제품 상세 정보

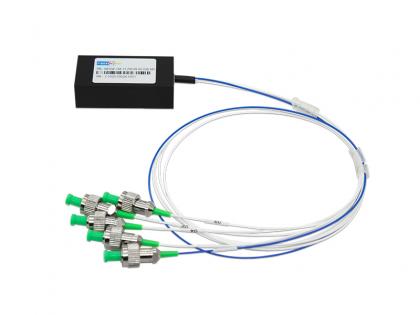

1xn MEMS 광 스위치

1xn MEMS 광학 스위치 마이크로 - 전기 - 기계적 시스템 기술. MEMS 칩의 미러를 회전시켜 하나의 입력 광섬유와 N 출력 섬유 사이의 채널 선택을 허용합니다.

스위치는 양방향 또한 nx1 선택기 스위치. 광 스위치는 컴팩트 한 패키지에서 매우 신뢰할 수 있고 내구성이 뛰어나고 수명이 길게 제공됩니다.

제품 구성

MEMS Optical Switch

참고 : "C": Common 포트

"1,2,3 ... 64": 가능합니다 선택된 출력 포트 = 1 ~ 64;

광학 사양

매개 변수

단위

노트

파장

13 : 1290 ~ 1330

15 : 1525 ~ 1568

16 : 1600-1650

...에 nm.

또는 고객 지정

테스트 파장

1310 / 1550 / 1625 또는 1650

...에 nm.

OSW 채널

4 / 12 / 16 / 24 / 32 / 48 / 64

삽입 손실

1x4

≤0.8 @s

DB.

@ cwl, 23 ° C.

없음 커넥터

@s : 13 또는 15 또는 16.

@d : 13 & 15 또는 15 & 16

(커넥터 또는 지원 @d가있는 경우 IL이 0.2 ~ 0.3dB)

1x8

1x12

≤1.0 @s

1x16

1x24

≤1.2 @s

1x32

1x48

≤1.4 @s

1x64

반품 손실

≥45

DB.

또는 고객 지정

반복성

≤0.1

DB.

크로스 토크

≥40

DB.

또는 고객 지정

편광 의존 손실

≤0.2

DB.

파장 의존 손실

≤0.3 @s

≤1.0 @d

DB.

@ cwl ± 20nm, 23 ° C

온도 의존성 손실

≤0.4 @ n≤16

≤0.6 @ n≥24

DB.

스위치 시간

5 @ 1x16

10 @ 1x32

소비자

기준 치수

또는 고객 지정

IF 히트리스를 지원하고 스위칭 시간이 두 배로 늘어졌습니다

내구성

≥1x10 9.

주기

최대 광 전력

≤500

MW

적중

선택 사항 @ n ≦ 32

전기 및 기계적 사양

매개 변수

단위

노트

작동 온도

-5 ~ 65

° C

보관 온도

-40 ~ 85

° C

작동 습도

5 ~ 95

% RH

보관 습도

5 ~ 95

% RH

피그 테일 및 커넥터 유형 /

매개 변수

단위

노트

섬유 유형

G657A2 또는 G657B3 250um 베어 섬유

섬유 피그 테일 (모든 포트)

250um 섬유 또는 900um 느슨한 튜브

섬유 길이 (모든 포트)

1.00 ± 0.05

미디엄

또는 고객 지정

광 커넥터 (모든 포트)

아무 것도 없음

또는 고객 지정

기계 도면

MEMS Optical Switch

그림 1 기계식 도면 (1xn≤16)



MEMS Optical Switch

그림 2 기계식 도면 (1xn≥24)



MEMS Optical Switch

그림 3 PCB가있는 원통형 장치 (유형 A, 1xn≥24)



MEMS Optical Switch

그림 4 모듈 (유형 B, 1xn≤16)



MEMS Optical Switch

그림 5 모듈 (유형 B, 1xn≤32)
