MPO TO LC 광 브레이크아웃 장비
5G, 클라우드, 사물 인터넷 등 끊임없이 변화하는 요구에 부응하기 위해 네트워크 인프라가 구축됨에 따라, 자산 활용도를 극대화하고 광섬유 관리를 간소화하는 효율적인 광 브레이크아웃 솔루션이 필수적입니다. 노키아는 온디맨드 환경에서 경쟁력을 강화하기 위해 장비 리소스의 최대 활용, 비용 효율성, 그리고 향상된 성능을 보장하는 완벽한 솔루션을 제공합니다.
이 솔루션은 Fiberwdm MPO-LC 광 브레이크아웃 라인 카드에서 QSFP+, QSFP28 및 QSFP28-DD 광 케이블을 지원하여 고속 포트를 원하는 개수의 저속 인터페이스로 분리합니다. 이를 통해 호스트 라우터의 포트 밀도와 대역폭 활용도를 극대화하고 필요한 라인 카드 변형 수를 최소화합니다.
주요 이점
40G SR4, 40G PSM4 브레이크아웃 4*10G
100G SR4, 100PSM4 브레이크아웃 4x25G
400G SR4 브레이크아웃 4×100G
개요
사양
|
매개변수 |
에스엠 | MM | ||
|
MPO/UPC |
LC/UPC |
MPO/UPC |
LC/UPC |
|
|
삽입 손실 |
≤1.0dB |
≤0.5dB |
≤0.9dB |
≤0.5dB |
|
반사 손실 |
≥25dB |
≥35dB |
≥25dB |
≥35dB |
|
섬유 유형 |
SMF-28e |
OM4 |
||
|
플러그 횟수 |
500번 |
|||
|
인장 강도 |
66N |
|||
|
작업 온도 |
영하 20도 ~+70도 |
|||
|
보관 온도 |
-40 ~+80℃ |
|||
|
케이스 크기 |

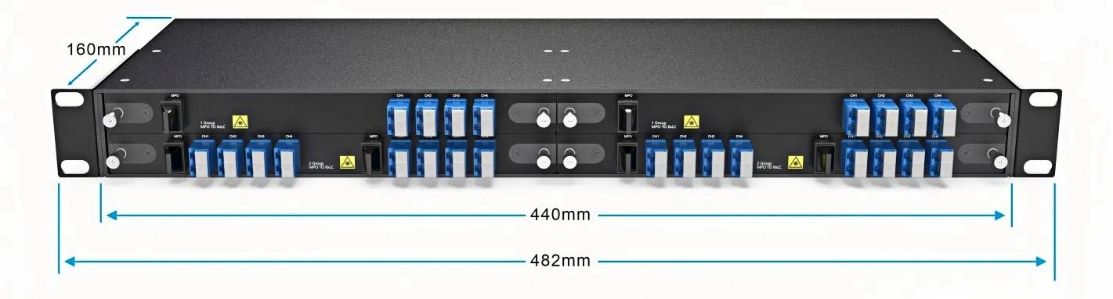

1U, 19인치(483X44X230mm) 4슬롯용 |
|||
브레이크아웃 모듈 패널

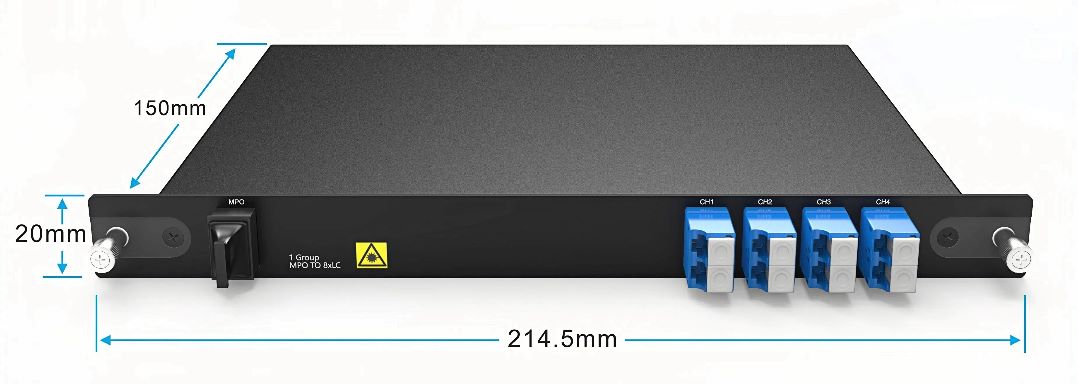

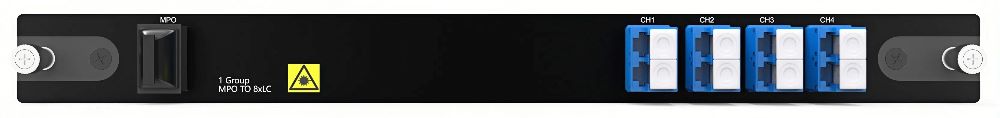

1그룹 MPO TO 8xLC

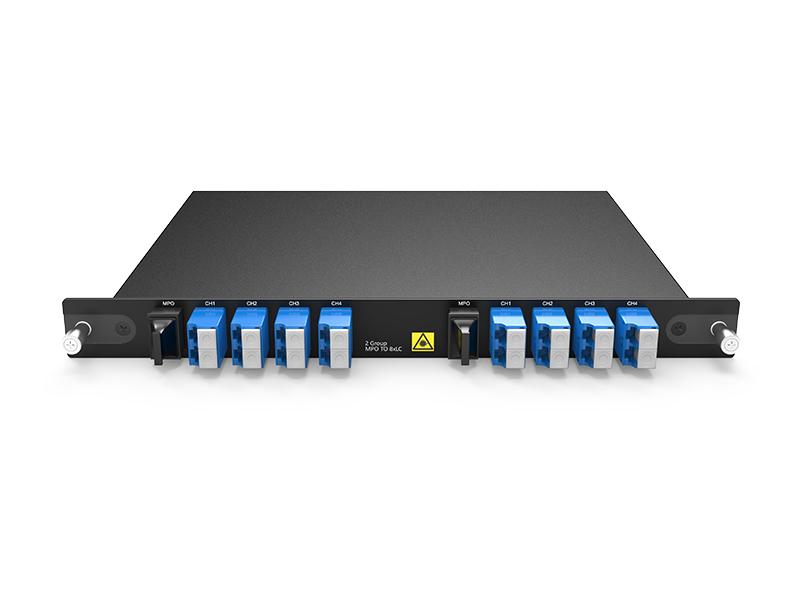

2개 그룹 MPO TO 8xLC
패키지 정보

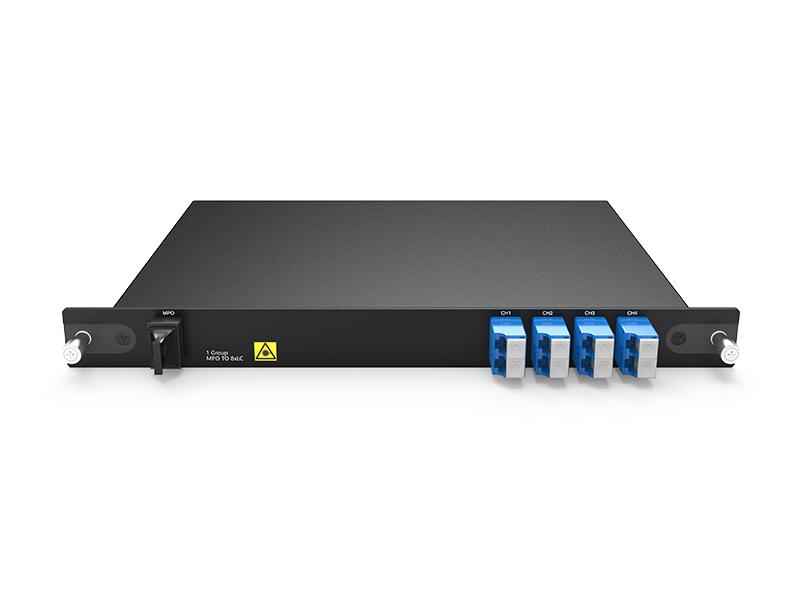

1그룹 MPO TO 8xLC

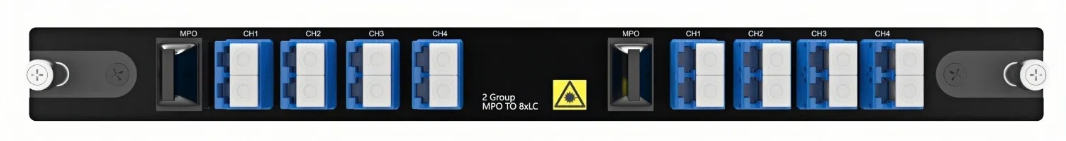

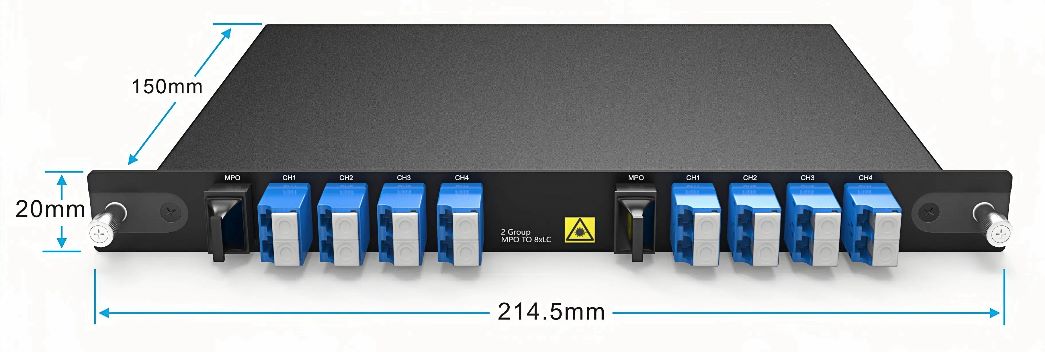

2그룹 MPO TO 8xLC

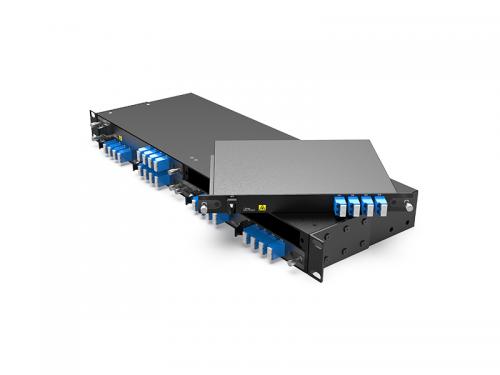

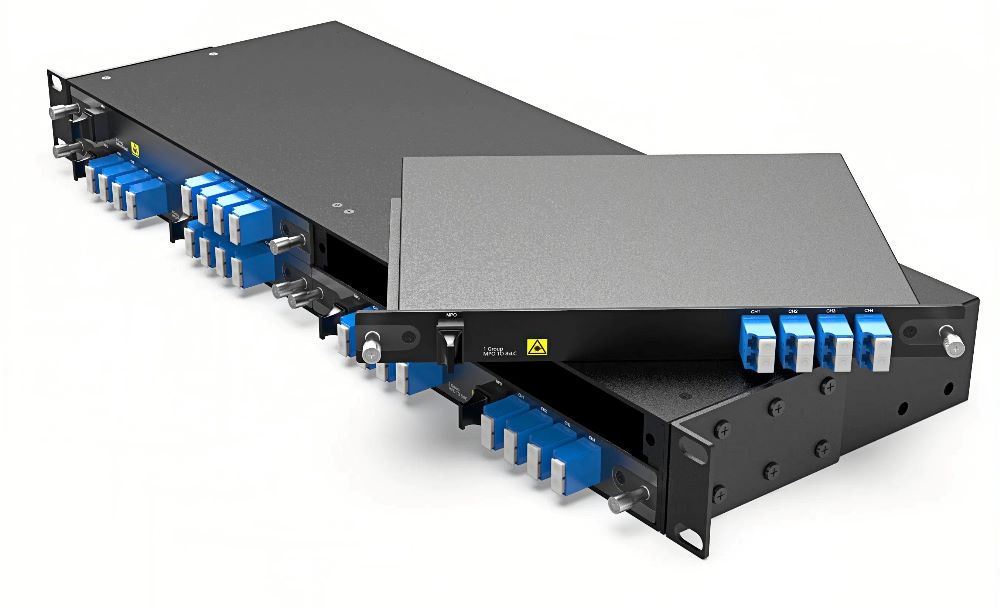

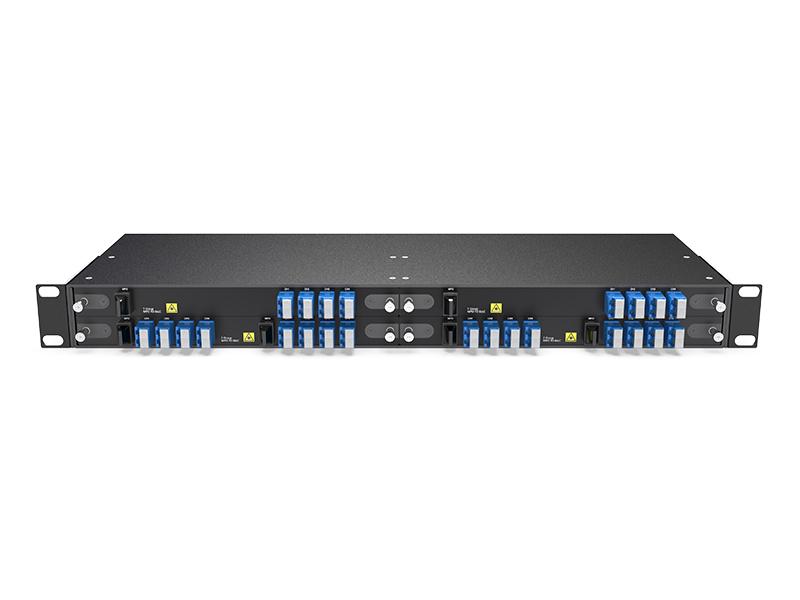

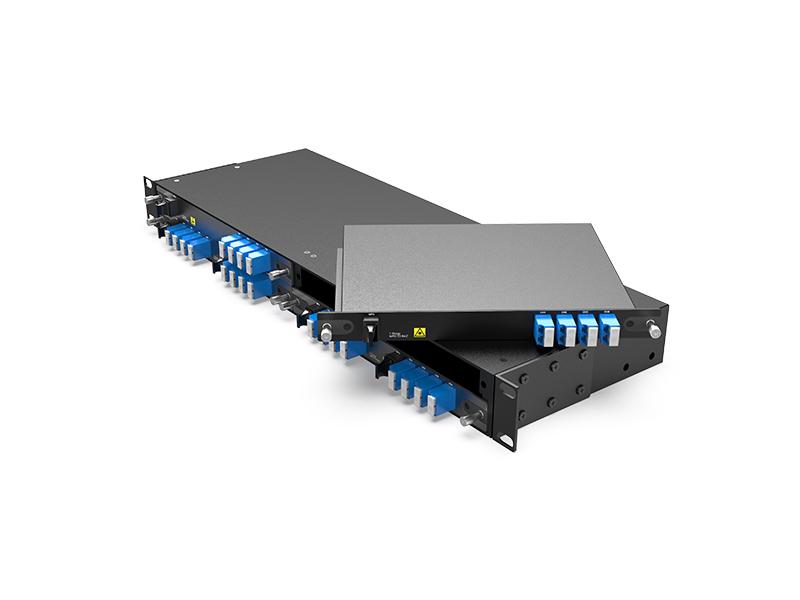

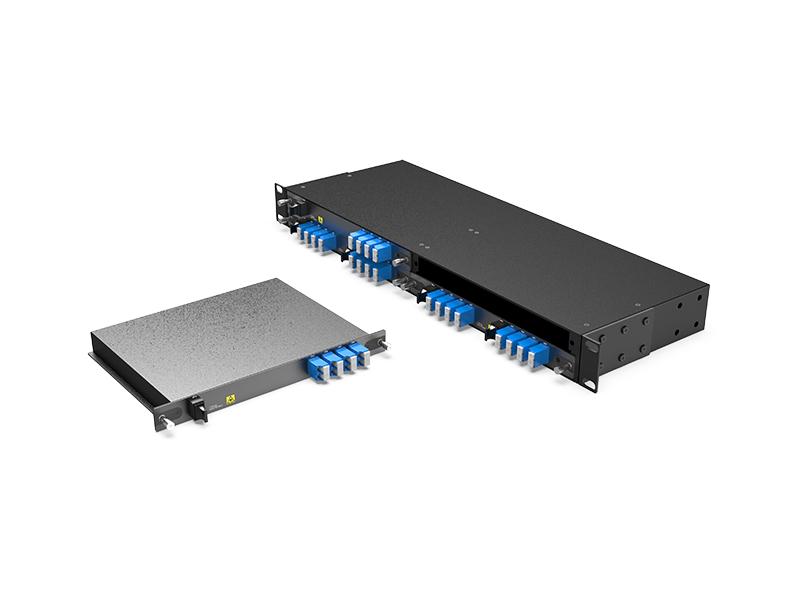

MPO TO LC 광 브레이크아웃 모듈용 4슬롯 1U 랙

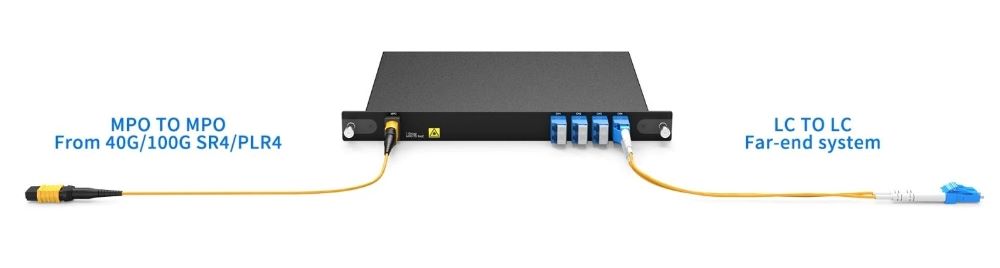

애플리케이션

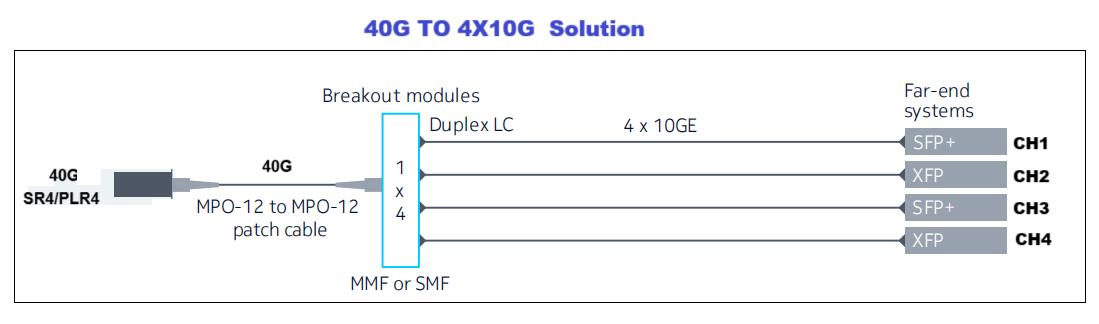

표 1. 40G ~ 4 x 10GE 광 브레이크아웃 솔루션 구성 요소 세부 정보
|
구성 요소 |
설명 |
|
40G QSFP+ SR4 |
QSFP+ 40G SR4 MMF 850nm 100m MPO |
|
40G QSFP+ PLR4 |
QSFP+ 40G PLR4 SMF 1310nm 10km MPO |
|
고문 |
4개의 브레이크아웃 모듈을 호스팅하는 1RU 섀시 |
|
브레이크아웃 모듈 |
1 x MPO-12 ~ 6(4개 사용) 듀플렉스 LC 브레이크아웃, MMF |
|
브레이크아웃 모듈 |
1 x MPO-12 ~ 6(4개 사용) 듀플렉스 LC 브레이크아웃, SMF |

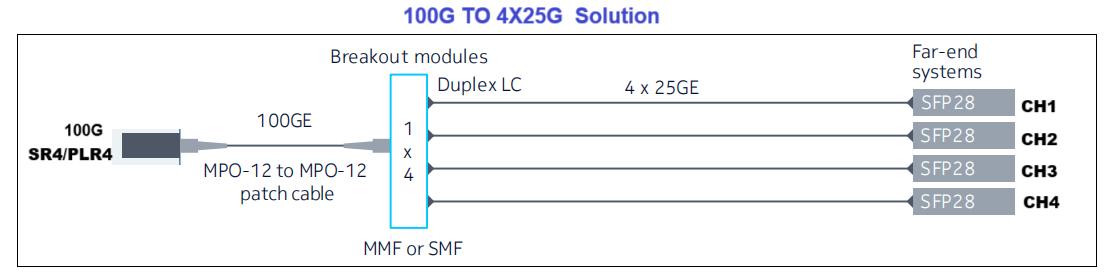

표 2. 100G ~ 4 x 25GE 광 브레이크아웃 솔루션 구성 요소 세부 정보
|
구성 요소 |
설명 |
|
100G QSFP+ SR4 |
QSFP28 100G SR4 MMF 850nm 100m MPO |
|
100G QSFP+ PLR4 |
QSFP28 100G PLR4 SMF 1310nm 10km MPO |
|
고문 |
4개의 브레이크아웃 모듈을 호스팅하는 1RU 섀시 |
|
브레이크아웃 모듈 |
1 x MPO-12 ~ 6(4개 사용) 듀플렉스 LC 브레이크아웃, MMF |
|
브레이크아웃 모듈 |
1 x MPO-12 ~ 6(4개 사용) 듀플렉스 LC 브레이크아웃, SMF |
