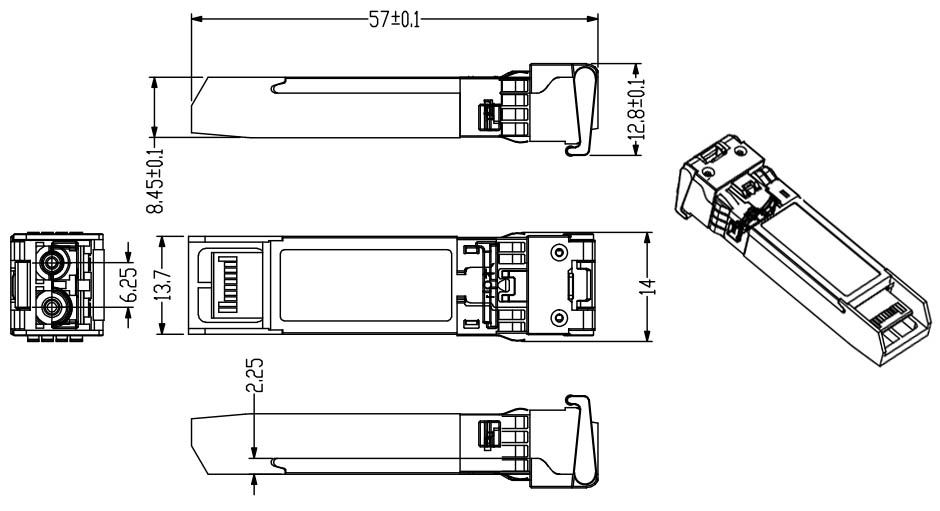

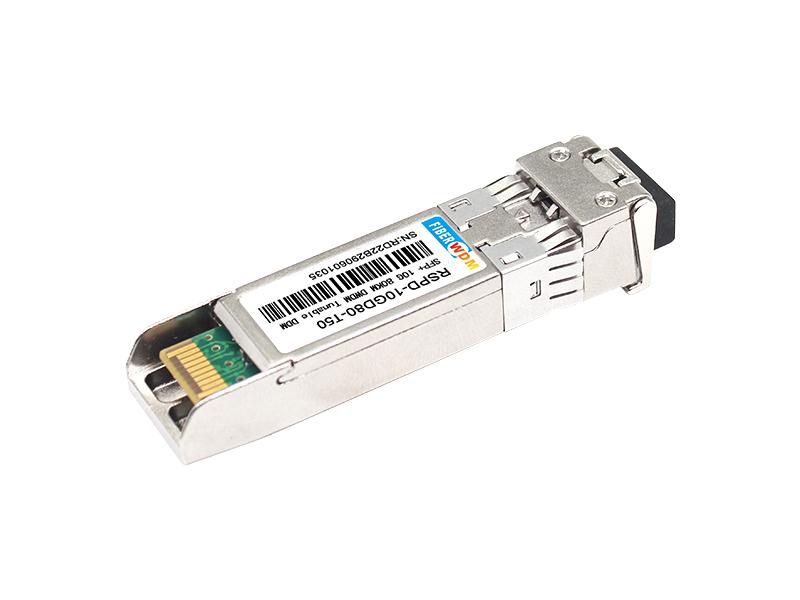

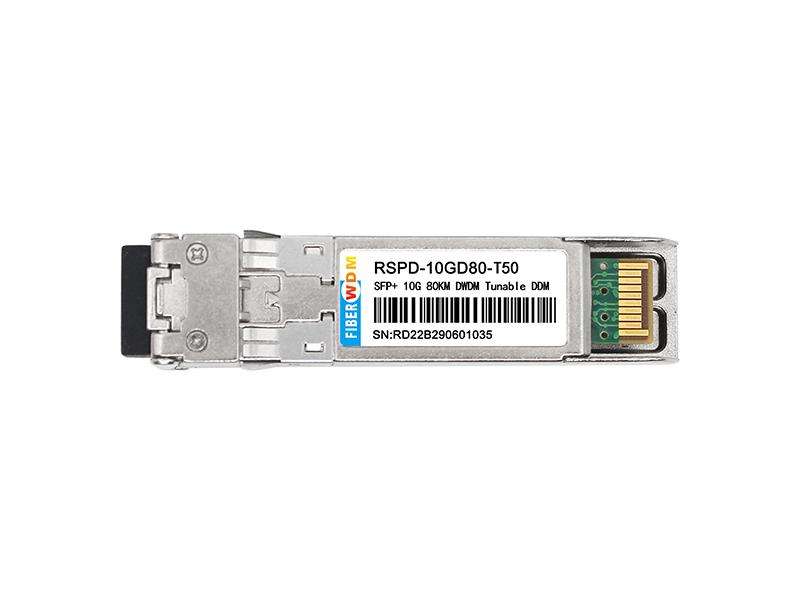

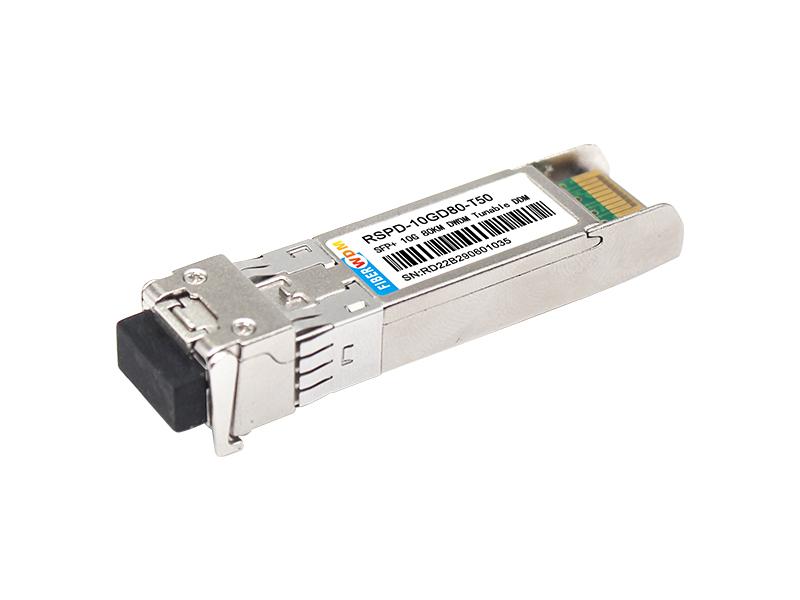

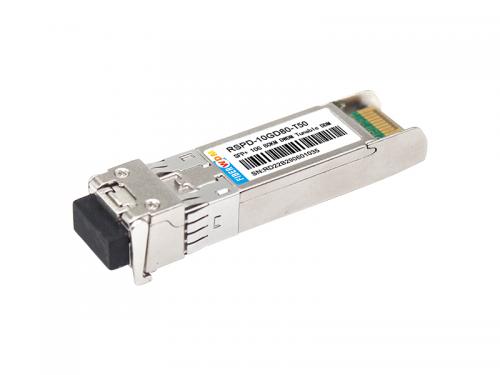

RSPD-10GD80-T50
10Gb/s 80km DWDM 조정 가능 SFP 트랜시버
핫 플러그형, 이중 LC, 50GHz ITU-T-T, DWDM 조정 가능 및 APD, 단일 모드
설명:
FIBERWDM' RSPD-10GD80-T50 소형 폼 팩터 10Gb/s(SFP) 송수신기는 현재 SFP 다중 소스 계약(MSA) 사양을 준수합니다. 고성능 냉각 DWDM TUNABLE 송신기와 고감도 APD 수신기는 최대 80km 광 링크까지 SONET/SDH, 10G FC 및 이더넷 애플리케이션에 탁월한 성능을 제공합니다.
SFP+ 모듈은 SFF-8431, SFF-8432 및 IEEE 802.3ae 10GBASE-ZR을 준수합니다. 디지털 진단 기능은 SFF-8472에 지정된 대로 2선 직렬 인터페이스를 통해 사용할 수 있습니다.
완전히 SFP를 준수하는 폼 팩터는 핫 플러그 기능, 손쉬운 광 포트 업그레이드 및 낮은 EMI 방출을 제공합니다.
|
파라미터 |
기호 |
최소 |
전형 |
최대 |
유닛 |
|
보관온도 |
TS |
-40 |
|
+85 |
℃ |
|
케이스 작동 온도 |
타 |
0 |
|
70 |
℃ |
|
최대 공급 전압 |
Vcc |
-0.5 |
|
4 |
V |
|
상대습도 |
RH |
0 |
|
85 |
% |
|
파라미터 |
기호 |
최소 |
전형적인 |
최대 |
단위 |
참고 |
|
공급전압 |
Vcc |
3.135 |
|
3.465 |
V |
|
|
공급전류 |
아이씨 |
|
350 |
450 |
mA |
|
|
소비전력 |
피 |
|
|
1.5 |
W |
|
|
송신기 섹션: |
||||||
|
입력 차동 임피던스 |
린 |
|
100 |
|
Ω |
1 |
|
Tx 입력 단일 종단 DC 전압 허용 오차(Ref VeeT) |
V |
-0.3 |
|
4 |
V |
|
|
차동 입력 전압 스윙 |
빈,pp |
180 |
|
700 |
mV |
2 |
|
송신 비활성화 전압 |
VD |
2 |
|
VCC |
V |
3 |
|
송신 활성화 전압 |
벤 |
비 |
|
Vee+0.8 |
V |
|
|
수신 섹션: |
||||||
|
단일 종단 출력 전압 허용 오차 |
V |
-0.3 |
|
4 |
V |
|
|
Rx 출력 차동 전압 |
보 |
300 |
|
850 |
mV |
|
|
Rx 출력 상승 및 하강 시간 |
Tr/Tf |
30 |
|
|
ps |
4 |
|
LOS 결함 |
VLOS 오류 |
2 |
|
VccHOST |
V |
5 |
|
LOS 정상 |
VLOS 표준 |
비 |
|
Vee+0.8 |
V |
5 |
참고:
1. TX 데이터 입력 핀에 직접 연결됩니다. 핀에서 레이저 드라이버 IC로 AC 커플링.
2. SFF-8431 개정판 3.0에 따름
3. 100Ω 차동 터미네이션으로.
4. 20%ï½80%
5. LOS는 오픈 컬렉터 출력입니다. 호스트 보드에서 4.7k – 10kΩ으로 풀업되어야 합니다. 정상 작동은 논리 0입니다. 신호 손실은 로직 1입니다. 최대 풀업 전압은 5.5V입니다.
|
파라미터 |
기호 |
최소 |
전형 |
최대 |
유닛 |
참고 |
|
송신기 섹션: |
||||||
|
광파장-수명 종료 |
λ |
X-100 |
X |
X+100 |
오후 |
|
|
광파장-생명의 시작 |
λ |
X-25 |
엑스 |
X+25 |
오후 |
|
|
평균 광전력 |
파브그 |
0 |
|
+5 |
dBm |
1 |
|
레이저 끄기 전원 |
포프 |
|
|
-30 |
dBm |
|
|
소광율 |
ER |
6 |
|
|
데시벨 |
|
|
송신기 분산 페널티 |
TDP |
|
|
3.0 |
데시벨 |
2 |
|
상대 강도 노이즈 |
린 |
|
|
-128 |
dB/Hz |
3 |
|
광 반사 손실 허용 오차 |
|
20 |
|
|
데시벨 |
|
|
수신기 섹션: |
||||||
|
중심파장 |
λr |
1480 |
|
1565 |
nm |
|
|
수신기 감도 |
센 |
|
|
-23 |
dBm |
4 |
|
손실 주장 |
로사 |
-40 |
|
- |
dBm |
|
|
로스디저트 |
손실 |
|
|
-24 |
dBm |
|
|
손실 히스테리시스 |
로스 |
0.5 |
|
|
데시벨 |
|
|
과부하 |
토 |
-7 |
|
|
dBm |
5 |
|
수신기 반사율 |
수신 |
|
|
-12 |
데시벨 |
|
참고:
1. 평균 전력 수치는 IEEE802.3ae에 따른 참고용일 뿐입니다.
2. TWDP 수치에서는 호스트 보드가 SFF-8431을 준수해야 합니다. TWDP는 IEEE802.3ae의 68.6.6.2절에 제공된 Matlab 코드를 사용하여 계산됩니다.
3. 12dB 반사.
4. IEEE802.3ae에 따른 스트레스 수신기 테스트 조건. CSRS 테스트를 위해서는 호스트 보드가 SFF-8431을 준수해야 합니다.
5. OMA에 지정된 수신기 과부하 및 최악의 포괄적인 스트레스 조건에서 발생합니다.
|
매개변수 |
기호 |
최소 |
전형 |
최대 |
유닛 |
|
TX_검증 시간 비활성화 |
t_off |
|
|
10 |
우리 |
|
TX_무효 시간 무효 |
t_on |
|
|
1 |
ms |
|
초기화 시간 TX_FAULT 재설정 포함 |
t_int |
|
|
300 |
밀리초 |
|
오류에서 주장까지 TX_FAULT |
t_폴트 |
|
|
100 |
우리 |
|
TX_비활성화 시작 시간 재설정 |
t_재설정 |
10 |
|
|
우리 |
|
수신기 신호 어설션 시간 손실 |
TA,RX_LOS |
|
|
100 |
우리 |
|
수신기 신호 비활성화 시간 |
Td,RX_LOS |
|
|
100 |
우리 |
|
비율 선택 변경 시간 |
t_ratesel |
|
|
10 |
우리 |
|
일련번호 시계 시간 |
t_직렬-시계 |
|
|
100 |
kHz |

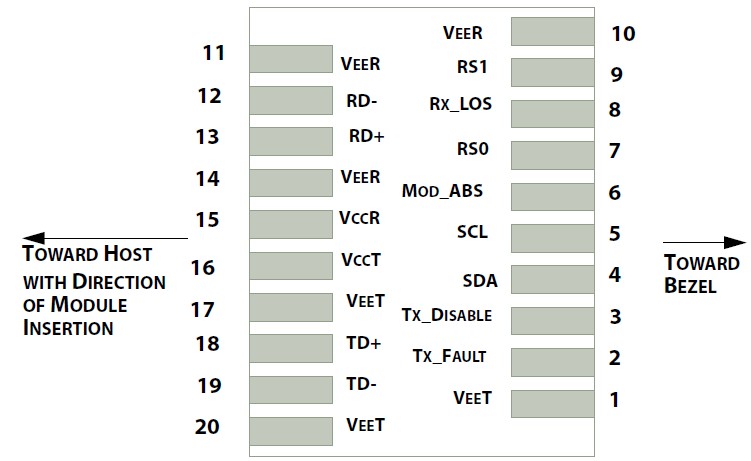

호스트 보드 커넥터 블록 핀 번호 및 이름 다이어그램
|
핀번호 |
이름 |
기능 |
참고 |
|
1 |
비티 |
모듈 송신기 접지 |
1 |
|
2 |
송신 오류 |
모듈 송신기 오류 |
2 |
|
3 |
송신 비활성화 |
송신기 비활성화; 송신기 레이저 출력을 끕니다 |
3 |
|
4 |
SDL |
2선 직렬 인터페이스 데이터 입력/출력(SDA) |
|
|
5 |
SCL |
2선 직렬 인터페이스 클록 입력(SCL) |
|
|
6 |
MOD-ABS |
모듈이 없습니다. 모듈의 VeeR 또는 VeeT에 연결하세요 |
2 |
|
7 |
RS0 |
속도 선택0, 선택적으로 SFP+ 수신기를 제어합니다. 높으면 입력 데이터 속도 4.5Gb/s; 낮은 경우 입력 데이터 속도 <=4.5Gb/s |
|
|
8 |
손실 |
수신기 신호 표시 손실 |
4 |
|
9 |
RS1 |
속도 선택0, 선택적으로 SFP+ 송신기를 제어합니다. 높을 경우 입력 데이터 속도 4.5Gb/s; 낮은 경우 입력 데이터 속도 <=4.5Gb/s |
|
|
10 |
비르 |
모듈 수신기 접지 |
1 |
|
11 |
비르 |
모듈 수신기 접지 |
1 |
|
12 |
RD- |
수신기 반전 데이터 출력 |
|
|
13 |
RD+ |
수신기 비반전 데이터 출력 |
|
|
14 |
비르 |
모듈 수신기 접지 |
1 |
|
15 |
VccR |
모듈 수신기 3.3V 공급 |
|
|
16 |
VccT |
모듈 송신기 3.3V 공급 |
|
|
17 |
비티 |
모듈 송신기 접지 |
1 |
|
18 |
TD+ |
송신기 반전 데이터 출력 |
|
|
19 |
TD- |
송신기 비반전 데이터 출력 |
|
|
20 |
비티 |
모듈 송신기 접지 |
1 |
참고:
1. 모듈 접지 핀은 모듈 케이스와 절연되어 있어야 합니다.
2. 이 핀은 오픈 컬렉터/드레인 출력 핀이며 호스트 보드의 Host_Vcc에 4.7K-10Kohms로 풀업됩니다.
3. 이 핀은 모듈에서 VccT에 대해 4.7K-10Kohms로 풀업됩니다.
4. 이 핀은 오픈 컬렉터/드레인 출력 핀이며 호스트 보드의 Host_Vcc에 4.7K-10Kohms로 풀업됩니다.
SFP 모듈은 SFP -8472에 정의된 대로 2선 직렬 통신 프로토콜을 구현합니다. SFP 모듈의 직렬 ID 정보와 디지털 진단 모니터 매개변수는 주소 A0h 및 A2h의 I2C 인터페이스를 통해 액세스할 수 있습니다. 메모리는 표 1에 매핑되어 있습니다. 자세한 ID 정보(A0h)는 표 2에 나열되어 있습니다. 그리고 주소 A2h의 DDM 사양입니다. 메모리 맵 및 바이트 정의에 대한 자세한 내용은 SFF-8472, "광 트랜시버용 디지털 진단 모니터링 인터페이스"를 참조하십시오. DDM 매개변수는 내부적으로 보정되었습니다.

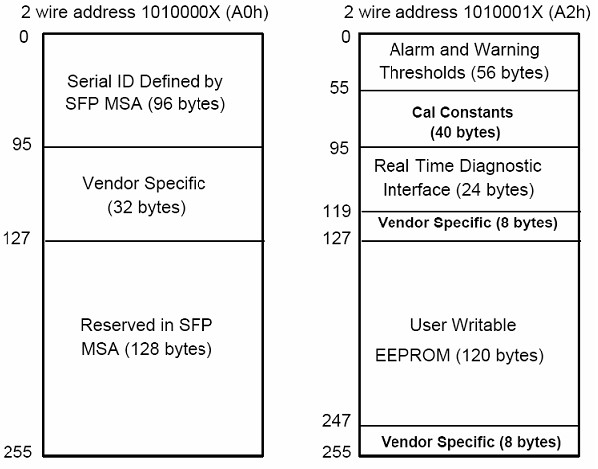

표 1. 디지털 진단 메모리 맵(특정 데이터 필드 설명)
표 2 - EEPROM 직렬 ID 메모리 내용(A0h)
|
데이터 주소 |
길이 (바이트) |
이름 길이 |
설명 및 내용 |
|
기본 ID 필드 |
년|||
|
0 |
1 |
년
식별자 |
직렬 트랜시버 유형(03h=SFP) |
|
1 |
1 년 |
예약됨 |
직렬 트랜시버 유형의 확장 식별자(04h) |
|
2 |
1 |
커넥터 년 |
년
광 커넥터 유형 코드(07=LC) |
년
|
3-10 년 |
년
8 |
트랜시버 |
10G 베이스-ZR |
|
11 |
1 |
인코딩 |
64B/66B |
년
|
12 |
1 |
BR, 명목 |
공칭 전송 속도, 100Mbps 단위 |
|
13-14 |
2 |
예약 |
(0000h) |
|
15 |
1 |
길이(9um) |
9/125um 광섬유에 지원되는 링크 길이, 100m 단위 |
|
16 |
1 |
길이(50um) |
50/125um 광섬유에 지원되는 링크 길이, 10m 단위 |
|
17 |
1 |
길이(62.5um) |
62.5/125um 광섬유에 지원되는 링크 길이, 10m 단위 |
|
18 |
1 |
길이(구리) |
구리에 지원되는 링크 길이, 미터 단위 |
|
19 |
1 |
예약됨 |
|
|
20-35 |
16 |
업체명 |
SFP 공급업체 이름: FIBERWDM |
|
36 |
1 |
예약됨 |
|
|
37-39 |
3 |
공급업체 OUI |
SFP 트랜시버 공급업체 OUI ID |
|
40-55 |
16 |
공급업체 PN |
부품 번호: "TSPLXG80D-T50"(ASCII) |
|
56-59 |
4 |
공급업체 개정 |
부품 번호 개정 수준 |
|
60-62 |
3 |
예약됨 |
|
|
63 |
1 |
CCID |
0~62번지 데이터 합계의 최하위 바이트 |
확장 ID 필드 |
|||
|
64-65 |
2 |
옵션 |
어떤 광 SFP 신호가 구현되었는지 나타냅니다. (001Ah = LOS, TX_FAULT, TX_DISABLE 모두 지원) |
|
66 |
1 |
BR, 최대 |
상위 비트 전송률 마진, % 단위 |
|
67 |
1 |
BR, 최소 |
낮은 비트율 마진, % 단위 |
|
68-83 |
16 |
공급업체SN |
일련번호(ASCII) |
|
84-91 |
8 |
날짜 코드 |
FIBERWDM의 제조 날짜 코드 |
|
92-94 |
3 |
예약됨 |
|
|
95 |
1 |
CCEX |
확장 ID 필드 코드 확인(64~94번지) |
|
공급업체별 ID 필드 |
|||
|
96-127 |
32 |
읽기 가능 |
FIBERWDM 특정 날짜, 읽기 전용 |
|
128-255 |
128 |
예약됨 |
SFF-8079용으로 예약됨 |
|
데이터 주소 |
매개변수 |
정확성 |
유닛 |
|
96-97 |
트랜시버 내부 온도 |
±3.0 |
°C |
|
98-99 |
VCC3 내부 공급 전압 |
±3.0 |
% |
|
100-101 |
레이저 바이어스 전류 |
±10 |
% |
|
102-103 |
송신 출력 전력 |
±3.0 |
데시벨 |
|
104-105 |
Rx 입력 전원 |
±3.0 |
데시벨 |
TSPLXG80D-Dxx는 국제 전자파 적합성(EMC) 및 국제 안전 요구 사항 및 표준을 준수합니다(자세한 내용은 다음 표 참조).
|
정전기 방전 (ESD)를 전기 핀에 |
MIL-STD-883E 방법 3015.7 |
1급(1000V) |
|
정전기 방전(ESD) 듀플렉스 LC 콘센트 |
IEC 61000-4-2 GR-1089-코어 |
표준 호환 |
|
전자기 간섭(EMI) |
FCC 파트 15 클래스 B EN55022 클래스 B(CISPR 22B) VCCI B등급 |
표준 호환 |
|
레이저 눈 안전 |
FDA 21CFR 1040.10 및 1040.11 EN60950, EN(IEC) 60825-1,2 |
클래스 1 레이저와 호환 가능 제품. |

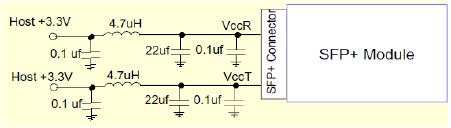

권장 호스트 보드 전원 공급 장치 회로

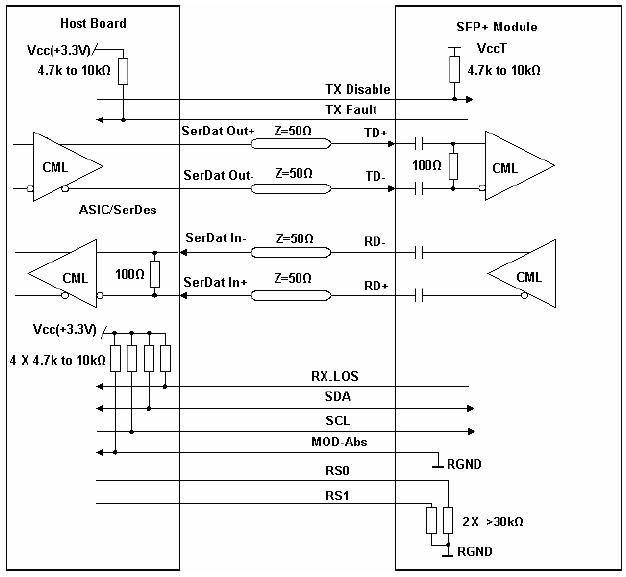

권장 고속 인터페이스 회로
| RSPD-10GD80-T50 | XX: 50GHz ITU-T 그리드 파장 |
|
채널값 |
주파수(THZ) |
중심파장(nm) |
ITU 채널 |
|
1 |
191.95 |
1561.83 |
19.5 |
|
2 |
192 |
1561.42 |
20 |
|
3 |
192.05 |
1561.01 |
20.5 |
|
4 |
192.1 |
1560.61 |
21 |
|
5 |
192.15 |
1560.2 |
21.5 |
|
6 |
192.2 |
1559.79 |
22 |
|
7 |
192.25 |
1559.39 |
22.5 |
|
8 |
192.3 |
1558.98 |
23 |
|
9 |
192.35 |
1558.58 |
23.5 |
|
10 |
192.4 |
1558.17 |
24 |
|
11 |
192.45 |
1557.77 |
24.5 |
|
12 |
192.5 |
1557.36 |
25 |
|
13 |
192.55 |
1556.96 |
25.5 |
|
14 |
192.6 |
1556.55 |
26 |
|
15 |
192.65 |
1556.15 |
26.5 |
|
16 |
192.7 |
1555.75 |
27 |
|
17 |
192.75 |
1555.34 |
27.5 |
|
18 |
192.8 |
1554.94 |
28 |
|
19 |
192.85 |
1554.54 |
28.5 |
|
20 |
192.9 |
1554.13 |
29 |
|
21 |
192.95 |
1553.73 |
29.5 |
|
22 |
193 |
1553.33 |
30 |
|
23 |
193.05 |
1552.93 |
30.5 |
|
24 |
193.1 |
1552.52 |
31 |
|
25 |
193.15 |
1552.12 |
31.5 |
|
26 |
193.2 |
1551.72 |
32 |
|
27 |
193.25 |
1551.32 |
32.5 |
|
28 |
193.3 |
1550.92 |
33 |
|
29 |
193.35 |
1550.52 |
33.5 |
|
30 |
193.4 |
1550.12 |
34 |
|
31 |
193.45 |
1549.72 |
34.5 |
|
32 |
193.5 |
1549.32 |
35 |
|
33 |
193.55 |
1548.91 |
35.5 |
|
34 |
193.6 |
1548.51 |
36 |
|
35 |
193.65 |
1548.11 |
36.5 |
|
36 |
193.7 |
1547.72 |
37 |
|
37 |
193.75 |
1547.32 |
37.5 |
|
38 |
193.8 |
1546.92 |
38 |
|
39 |
193.85 |
1546.52 |
38.5 |
|
40 |
193.9 |
1546.12 |
39 |
|
41 |
193.95 |
1545.72 |
39.5 |
|
42 |
194 |
1545.32 |
40 |
|
43 |
194.05 |
1544.92 |
40.5 |
|
44 |
194.1 |
1544.53 |
41 |
|
45 |
194.15 |
1544.13 |
41.5 |
|
46 |
194.2 |
1543.73 |
42 |
|
47 |
194.25 |
1543.33 |
42.5 |
|
48 |
194.3 |
1542.94 |
43 |
|
49 |
194.35 |
1542.54 |
43.5 |
|
50 |
194.4 |
1542.14 |
44 |
|
51 |
194.45 |
1541.75 |
44.5 |
|
52 |
194.5 |
1541.35 |
45 |
|
53 |
194.55 |
1540.95 |
45.5 |
|
54 |
194.6 |
1540.56 |
46 |
|
55 |
194.65 |
1540.16 |
46.5 |
|
56 |
194.7 |
1539.77 |
47 |
|
57 |
194.75 |
1539.37 |
47.5 |
|
58 |
194.8 |
1538.98 |
48 |
|
59 |
194.85 |
1538.58 |
48.5 |
|
60 |
194.9 |
1538.19 |
49 |
|
61 |
194.95 |
1537.79 |
49.5 |
|
62 |
195 |
1537.4 |
50 |
|
63 |
195.05 |
1537 |
50.5 |
|
64 |
195.1 |
1536.61 |
51 |
|
65 |
195.15 |
1536.22 |
51.5 |
|
66 |
195.2 |
1535.82 |
52 |
|
67 |
195.25 |
1535.43 |
52.5 |
|
68 |
195.3 |
1535.04 |
53 |
|
69 |
195.35 |
1534.64 |
53.5 |
|
70 |
195.4 |
1534.25 |
54 |
|
71 |
195.45 |
1533.86 |
54.5 |
|
72 |
195.5 |
1533.47 |
55 |
|
73 |
195.55 |
1533.07 |
55.5 |
|
74 |
195.6 |
1532.68 |
56 |
|
75 |
195.65 |
1532.29 |
56.5 |
|
76 |
195.7 |
1531.9 |
57 |
|
77 |
195.75 |
1531.51 |
57.5 |
|
78 |
195.8 |
1531.12 |
58 |
|
79 |
195.85 |
1530.72 |
58.5 |
|
80 |
195.9 |
1530.33 |
59 |
|
81 |
195.95 |
1529.94 |
59.5 |
|
82 |
196 |
1529.55 |
60 |
