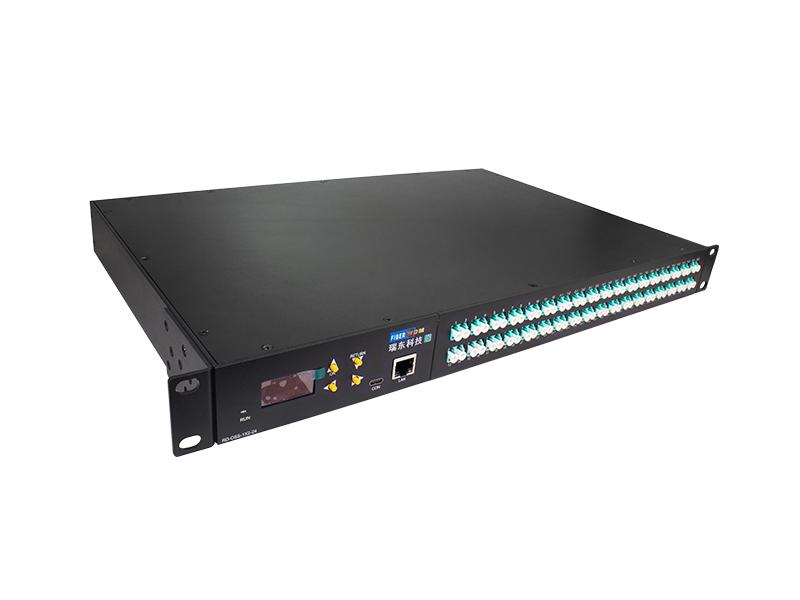

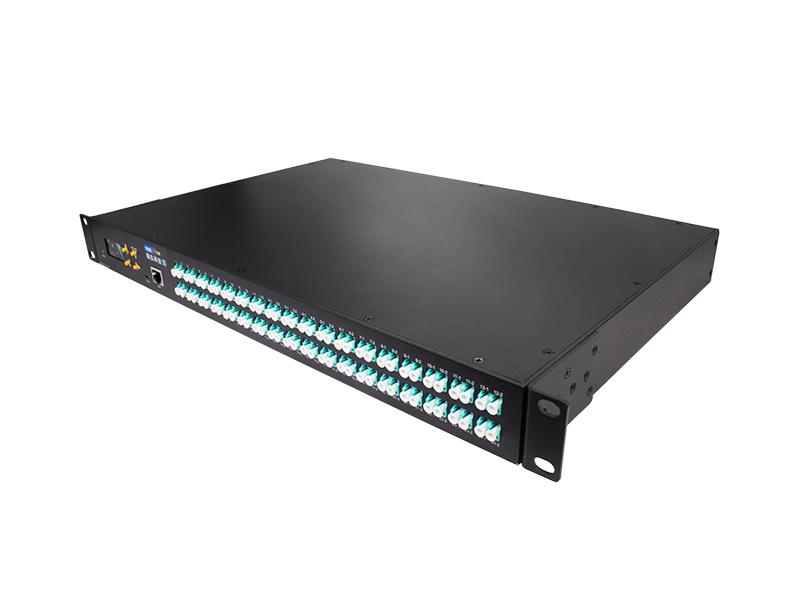

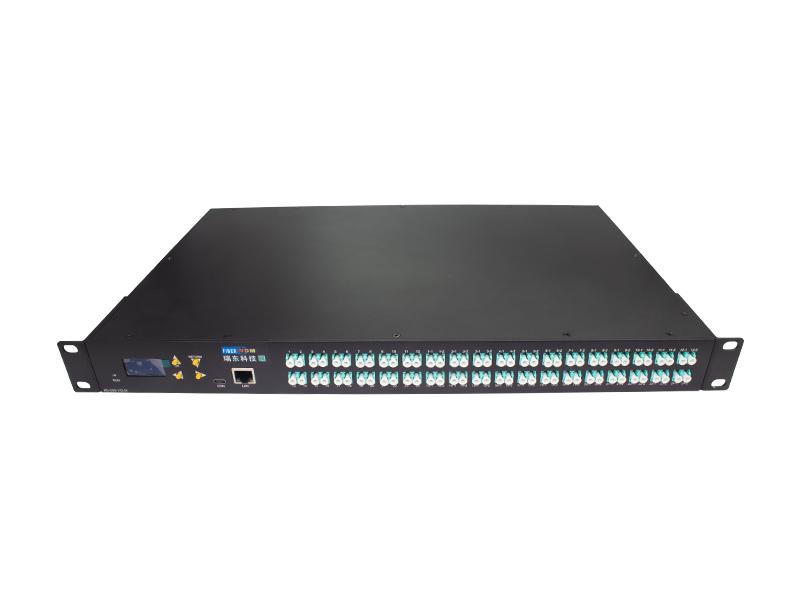

24 채널 1×2 광 스위치

랙 장착형 광 스위치는 24개의 1X2 광 스위치로 구성되어 24개의 1X2 광섬유 채널 전환을 제어할 수 있습니다. 이 장치에는 이더넷 RJ45 및 TYPE-C 통신 인터페이스가 장착되어 있어 명령이나 키를 통해 제어할 수 있습니다. 광전송 시스템의 다채널 광 모니터링, LAN 다중 광원/검출기 자동 전환, 광 센서의 동적 모니터링 시스템 등 다양한 광통신 애플리케이션에서 중요한 역할을 합니다. 또한 광섬유, 장치, 네트워크, 현장 엔지니어링 케이블 테스트는 물론 광학 장치의 설치 및 조정에도 활용됩니다.

  • 제품 상세 정보

24채널 1×2 광 스위치

FW-OSS-2X1-24-MM-1U

24 Channel 1×2 Optical Switch

특징

* 낮은 삽입 손실, 빠른 스위칭.

* TYPE-C 제어 및 이더넷 RJ45 관리.

* 직렬 포트는 TYPE-C 암 인터페이스를 채택합니다.

* 광 경로 전환은 버튼, 직렬 포트, 네트워크 포트를 통해 제어할 수 있습니다. 그리고 지시에 따라 열쇠를 잠그면 조작이 가능합니다.

사양

매개변수

지표

채널번호

FW-OSS-2X1-24-MM-1U

파장범위

850nm±50nm

시험파장

850nm

삽입 손실

≤ 1.2dB

반복성

±0.02dB

반사손실

≥ 30dB

누화

≥ 35dB

파장 의존적 손실

≤0.25dB

편파 관련 손실

≤0.05dB

전환 시간

≤12 msï¼인접 채널ï¼

섬유 유형

MMï¼50/125umï¼

커넥터

LC\PC

모니터링 포트

RJ45ãTYPE-C

작동하는 전원 공급 장치

ACï¼100~240V

작동 온도

-10 ~ +60…

작동온도

-40 â ~ +85 â

사이즈

19인치 표준 1U랙 (483 X 230 X 44)

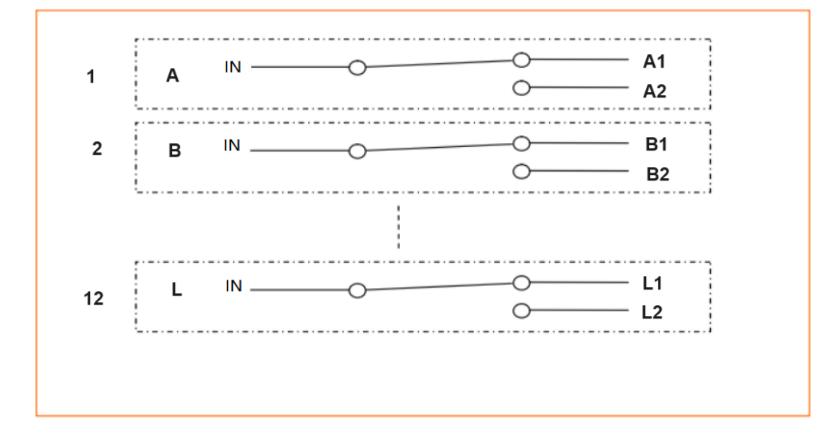

광로 다이어그램

지침

1.패널쇼

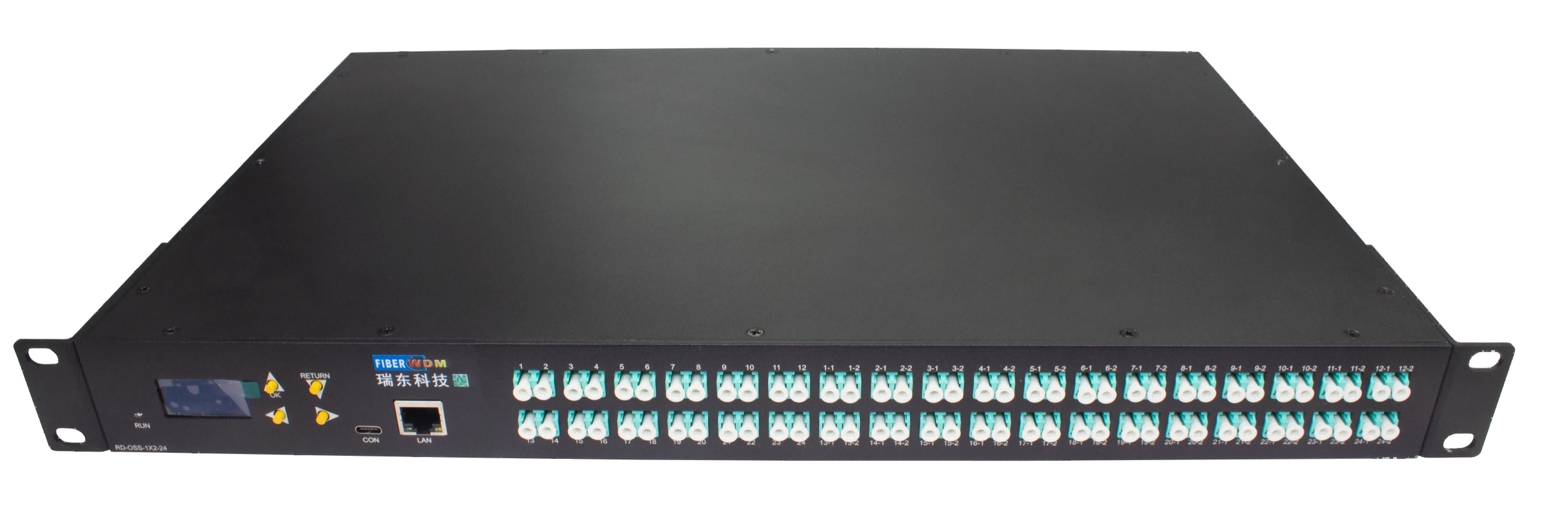

24 Channel 1×2 Optical Switch

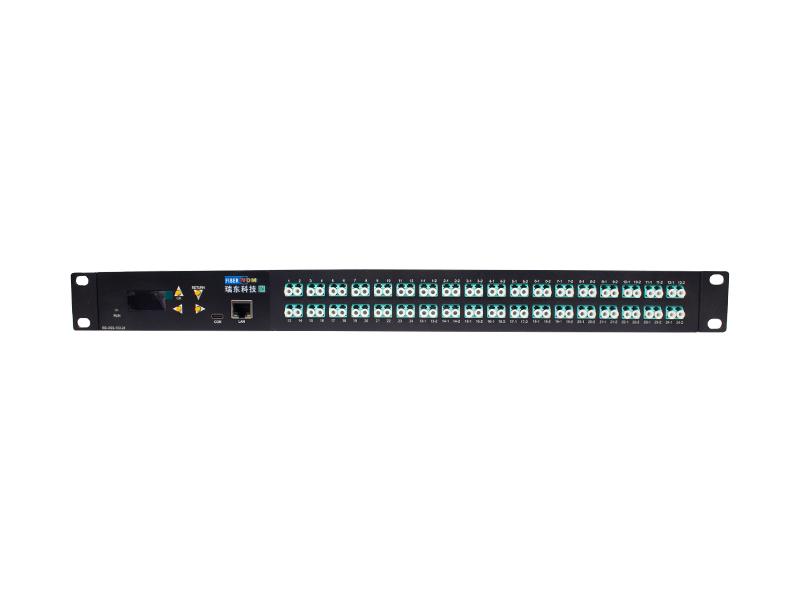

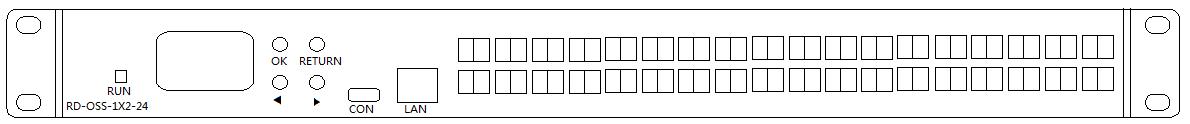

전면 패널

24 1X2 optical switches

(1) RJ45 이더넷 포트, TPYE-C 직렬 포트: 장치 모니터링 데이터를 위한 통신 인터페이스입니다.

(2) LCD 디스플레이: 장치 주소, 현재 채널 및 관련 정보를 표시합니다.

(3) â² - 위로 이동 키; â¼ - 아래로 이동 키; Enter - 확인 키; 반환 - 키를 취소합니다.

(4) 광 인터페이스 설명 : 광 인터페이스

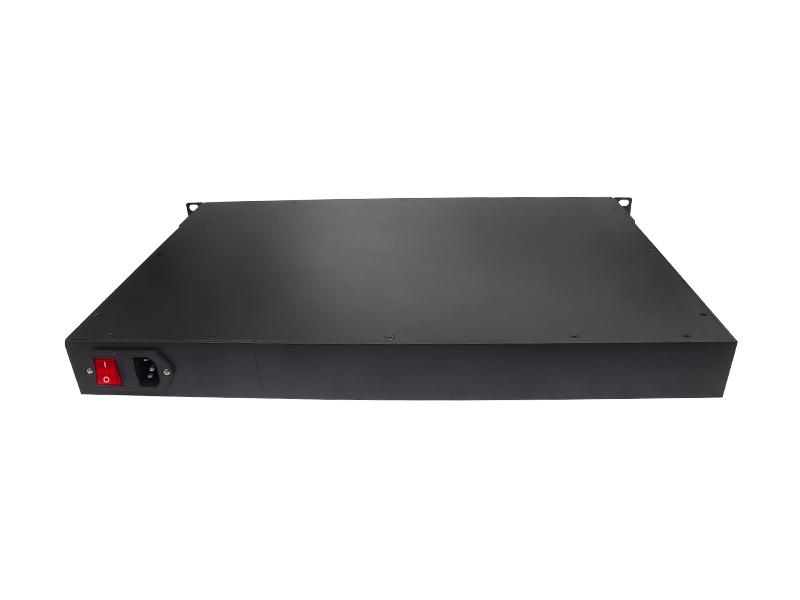

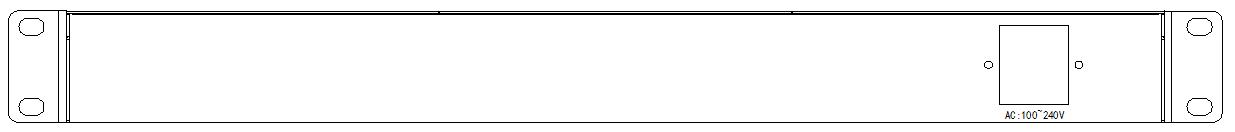

후면 패널

24 1X2 optical switches

ï¼1ï¼AC 전원 공급 장치 인터페이스

기본 설정

* 시작 시 기본적으로 24개의 채널이 연결되어 있습니다.

* 장치키 권한 : 허용

* 직렬 포트: 9600 보드, 8 데이터 비트, 1 정지 비트, 패리티 검사 없음.

* IP 주소: 192.168.1.100; 통신 포트: 5000

* 네트워크 포트 프로토콜 유형: TCP Server , UDP (고정 포트: 18888)

참고: 사용자에게는 다음을 제외하고 특별한 요구 사항이 있습니다.

통신포트 연결 설명

(1)TYPE-C 인터페이스
