1 x N 다중 경로 채널 스위치 장치

  • 광전송 시스템
  • LAN 광원/검출기 자동 교환 및 광센서 모니터링 시스템
  • 광섬유, 광 수동 부품, 광 네트워크 및 케이블 테스트




  • 제품 상세 정보

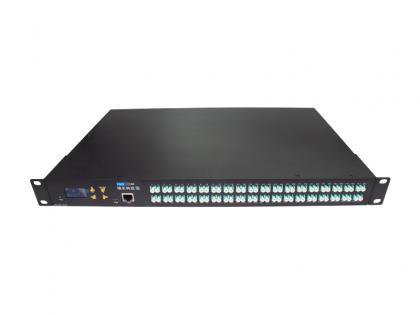

1 x N 다중 경로 채널 스위치 장치

제품 개요


다중 경로 채널 스위치 장치(1 x N 스위치)는 광 경로를 선택하고 제어하는 ​​데 사용됩니다. 광통신에서 중요한 역할을 하며 광전송 시스템의 다지점 모니터링, LAN 광원/검출기 자동 교환 및 광센서 모니터링 시스템에 적용됩니다. 또한 광섬유, 광 수동 부품, 광 네트워크 및 케이블 테스트에도 사용할 수 있습니다.

기계식 광 스위치 애플리케이션

  • 광전송 시스템
  • LAN 광원/검출기 자동 교환 및 광센서 모니터링 시스템
  • 광섬유, 광 수동 부품, 광 네트워크 및 케이블 테스트


(흐름 제어, 인터넷 행동 관리, 산업용 컴퓨터)

특징



  • 낮은 삽입 손실 및 빠른 전환
  • LCD 디스플레이 및 키 패널 포함
  • 직렬 포트를 통해 한 번에 둘 이상의 장치 제어
  • 실제 상황에 따른 시리얼 통신의 Baud rate 설정


장비 성능


매개변수

단위

표준

삽입 손실

dB

1

16

32

64

일반:0.8 최대:1.0

일반:1.0 최대:1.2

일반:1.4 최대:1.6

일반:1.9 최대:2.2

파장 범위

nm

532~980; 1260~1650

테스트 파장

nm

650/780/850/980; 1310/1490/1550/1625/1650

반환 손실

dB

SM≥50/MM≥30

누화

dB

SM≥55/MM≥35

PDL

dB

≤0.05

WDL

dB

≤0.25

TDL

dB

≤0.25

반복성

dB

≤±0.02

내구성

주기

107

출력 전송 전력

mW

≤500

스위칭 시간

ms

≤10(인접 채널)

작동 온도

-20~+70

보관 온도

-40~+85

전원 공급 장치

V

AC 85-264V, 50/60Hz 또는 DC(36-72)V

치수

mm

1U W303×D439×H44(≤16 채널) 또는 사용자 정의

2U W303×D434×H89(≤130 채널) 또는 사용자 정의
