이 랙 장착형 광 스위치는 4CH 1X2 광 스위치로 구성되어 4CH 1X2 광섬유 채널의 스위칭을 제어할 수 있습니다. 이 장치에는 Ethernet RJ45가 장착되어 있어 명령어를 통한 제어가 가능합니다. 이 장치는 광 전송 시스템의 다채널 광 모니터링, LAN 다중 광원/검출기 자동 스위칭, 광 센서용 동적 모니터링 시스템 등 다양한 광 통신 애플리케이션에서 중요한 역할을 합니다. 또한 광섬유, 장치, 네트워크, 현장 엔지니어링 케이블 테스트와 광 장치의 설치 및 조정에도 활용됩니다.

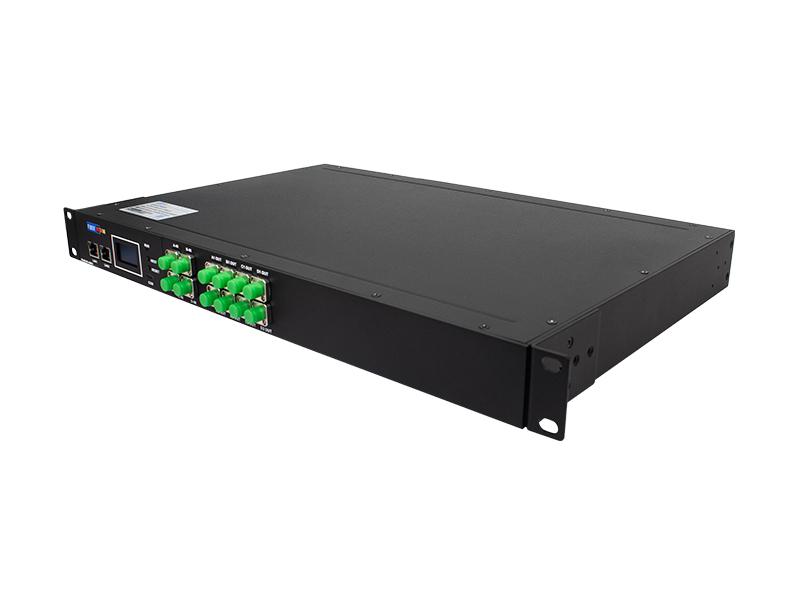

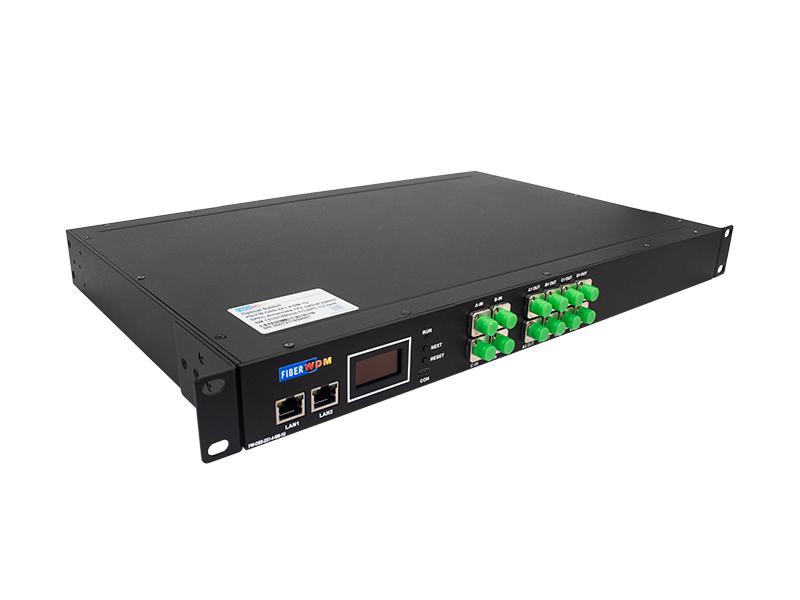

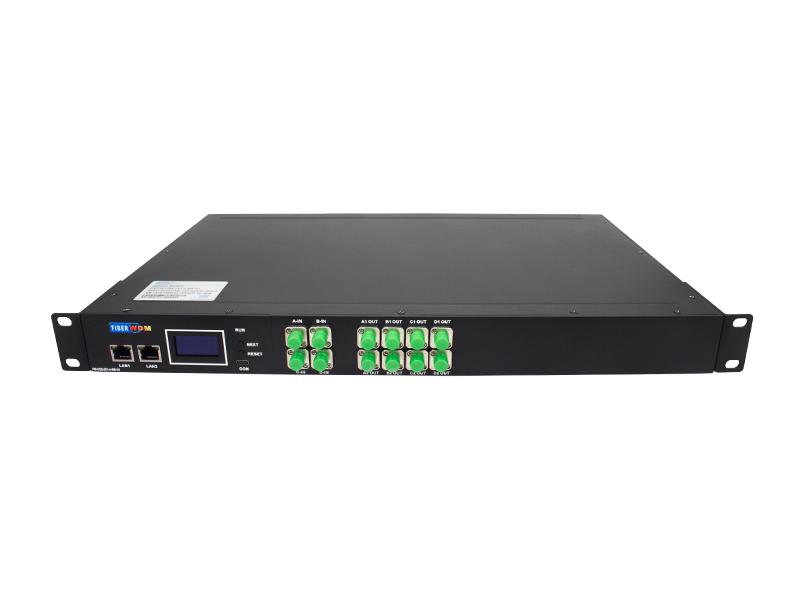

4채널 1×2 광 스위치 FW-OSS-2X1-4-SM-1U
랙 마운트형 광 스위치는 4채널 1x2 광 스위치로 구성되어 4채널 1x2 광섬유 채널의 스위칭 제어를 가능하게 합니다. 이 장치는 이더넷 RJ45 포트를 갖추고 있어 명령어를 통한 제어가 가능합니다. 광 스위치는 광 전송 시스템의 다채널 광 모니터링, LAN 다중 광원/검출기 자동 스위칭, 광 센서용 동적 모니터링 시스템 등 다양한 광 통신 응용 분야에서 중요한 역할을 합니다. 또한 광섬유, 장치, 네트워크, 현장 엔지니어링 케이블 테스트는 물론 광 장치의 설치 및 조정에도 사용됩니다.
특징
명세서
| 매개변수 | 지표 |
| 채널 번호 | 4채널 1X2 |
| 파장 범위 | 1260-1620nm |
| 테스트 파장 | 1310nm/1550nm |
| 삽입 손실 | ≤ 1.2dB |
| 반복성 | ≤ ±0.02 dB |
| 반환 손실 | ≥ 30dB |
| 크로스토크 | ≥ 35dB |
| 파장에 따른 손실 | ≤ 0.25dB |
| 편광 관련 손실 | ≤ 0.05dB |
| 전환 시간 | ≤12ms(인접 채널) |
| 섬유 종류 | SM |
| 커넥터 | FC\APC |
| 모니터링 포트 | RJ45 |
| 작동 전원 공급 장치 | 교류: 100~240V |
| 작동 온도 | -10 ~ +60℃ |
| 작동 온도 | -40℃ ~ +85℃ |
| 크기 | 19인치 표준 1U 랙 (483 x 230 x 44) |

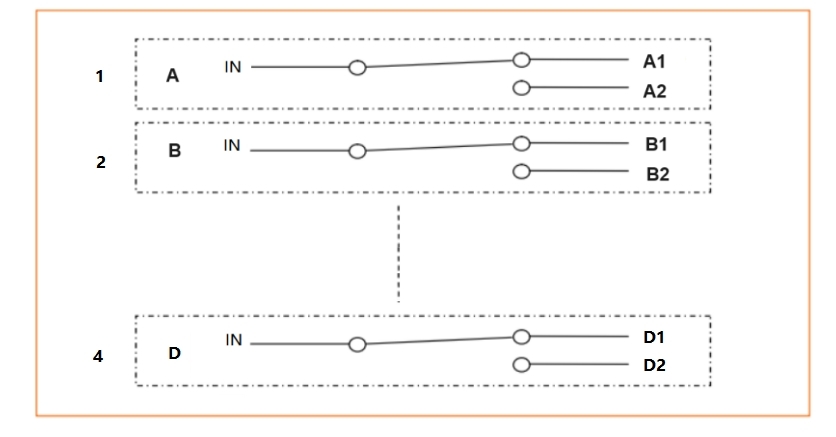

광학 경로 다이어그램
패널 쇼

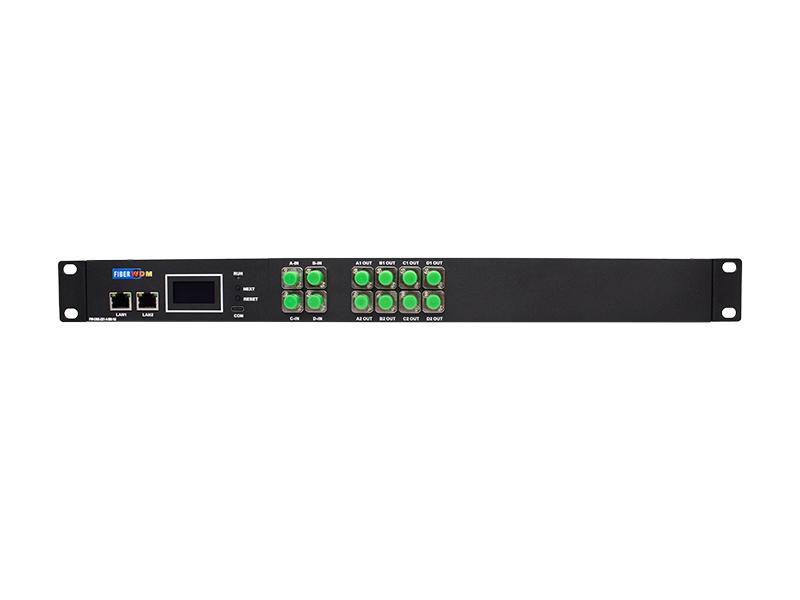

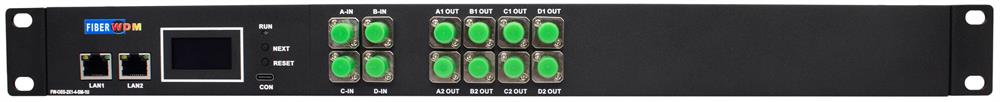

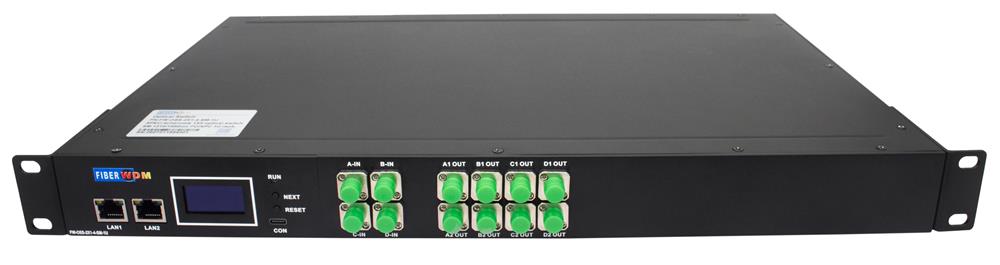

전면 패널
(1) RJ45 이더넷 포트: 장치 모니터링 데이터용 통신 인터페이스.
(2) LED 표시: 장치 주소, 현재 채널 및 관련 정보 표시.
(3) 다음 - 다음 페이지; 재설정 - 재설정;
(4) 광학 인터페이스 설명: 광학 인터페이스.

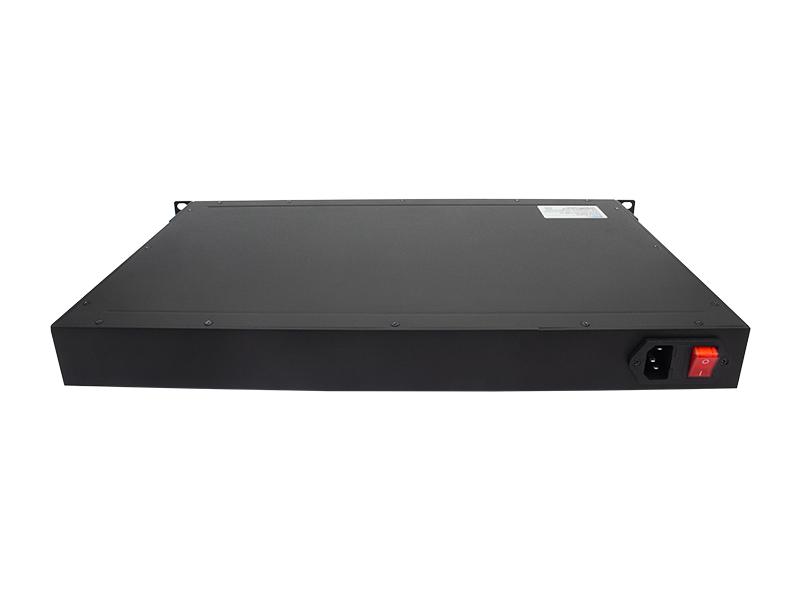

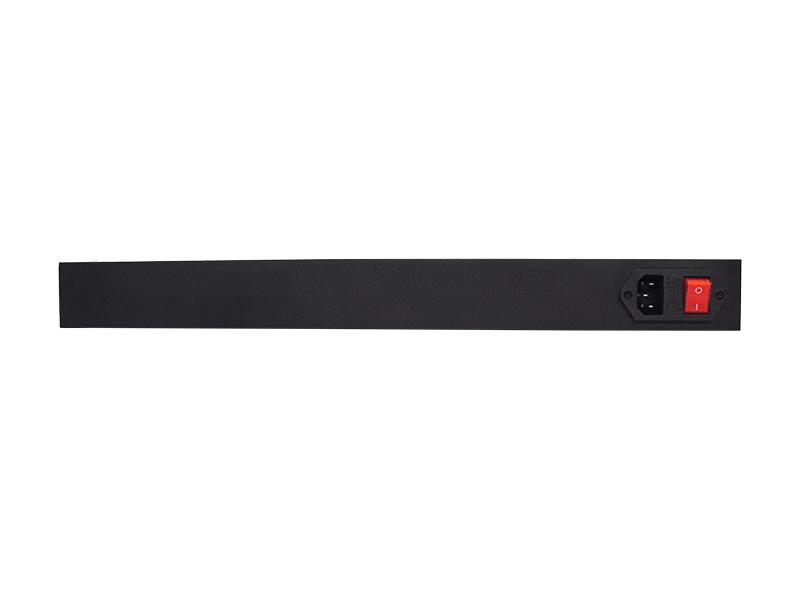

후면 패널
(1) AC 전원 공급 인터페이스
기본 설정
참고: 사용자는 다음과 같은 특별한 요구 사항을 가질 수 있습니다.
