100채널 1×2 광스위치

100채널 1×2 광스위치

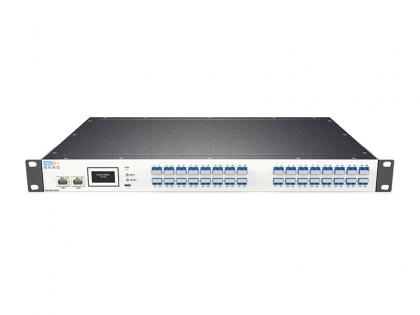

다중 모드 850nm LC/PUC 2U 섀시 RD-OSS-2X1-100-MM-2U

RD-OSS-2X1-100-MM-2U 랙마운트형 광스위치는 100개의 1X2 광스위치와 광로 제어 장치가 결합된 구성으로 직렬 통신 및 이더넷 통신을 통해 근거리 또는 원격 모드에서 광 경로를 제어할 수 있습니다. . 이는 광통신 응용 분야에서 중요한 역할을 합니다. 광 스위치 는 주로 광 전송 시스템의 다중 채널 광 모니터링, LAN 다중 광원/검출기 자동 전환 및 광섬유용 광 센서 다점 동적 모니터링 시스템 광학 테스트 시스템에 사용됩니다. 광학 장치, 네트워크 및 현장 엔지니어링 케이블 테스트; 광학기기 설치 및 조정.

사양

광로 다이어그램

(내부 광도, 100개의 1X2 광스위치, 양방향 통신 지원)

지침

1.패널쇼

전면 패널

ï¼1ï¼전원: 장치 켜기, 끄기 버튼.

ï¼2ï¼RJ45: 이더넷 10/100M 통신 인터페이스.

ï¼3ï¼RS-232: RS-232 통신 인터페이스.

?4?광 인터페이스?25개의 LC 쿼드 플랜지 광섬유 인터페이스(양방향), 총 100개의 LC 인터페이스, 입력 포트 1-100에 해당.

ï¼5ï¼LCD 디스플레이: 장치 주소, 현재 채널 및 관련 정보 표시.

ï¼6ï¼â² - 위로 이동 키; â¼ - 아래로 이동 키; Enter - 확인 키; Esc - 키를 취소합니다.

리얼패널

광 인터페이스

50개의 LC 쿼드 어댑터, 총 200개의 LC 인터페이스, 200개의 출력 인터페이스에 해당(양방향 지원)

1-1, 1-2: 그룹 1의 출력 1과 출력 2를 나타냅니다

2-1, 2-2 : 그룹 2

3-1, 3-2 : 그룹 3

...

100-1, 100-2 : 그룹 100의 출력 1과 출력 2를 나타냅니다

(양방향 지원).

공장 초기 설정

• 직렬 포트 패리티 검사 없이 9600 보드, 8 데이터 비트, 1 정지 비트로 설정됩니다.
• IP 주소: 192.168.1.100; 통신 포트: 5000
• 네트워크 포트 프로토콜: TCP Server , UDP (고정 포트: 18888)

참고: 사용자에게는 다음을 제외하고 특별한 요구 사항이 있습니다.
