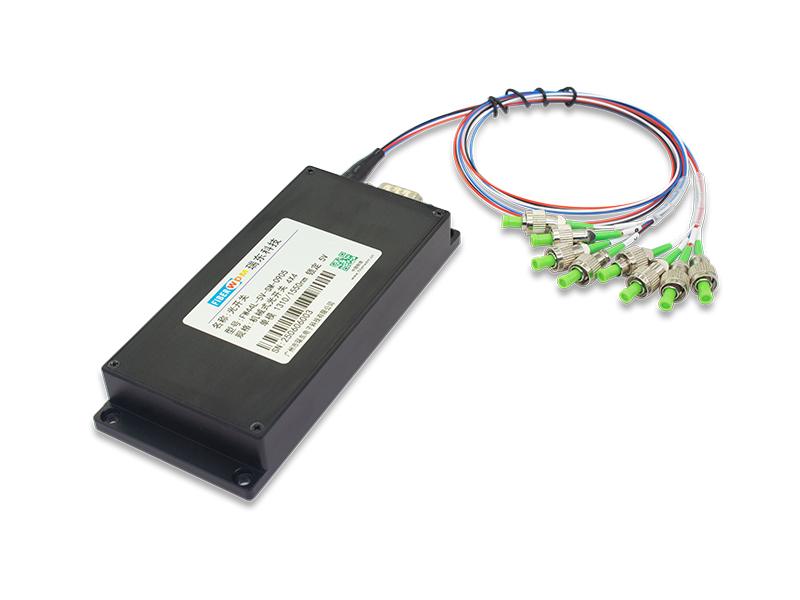

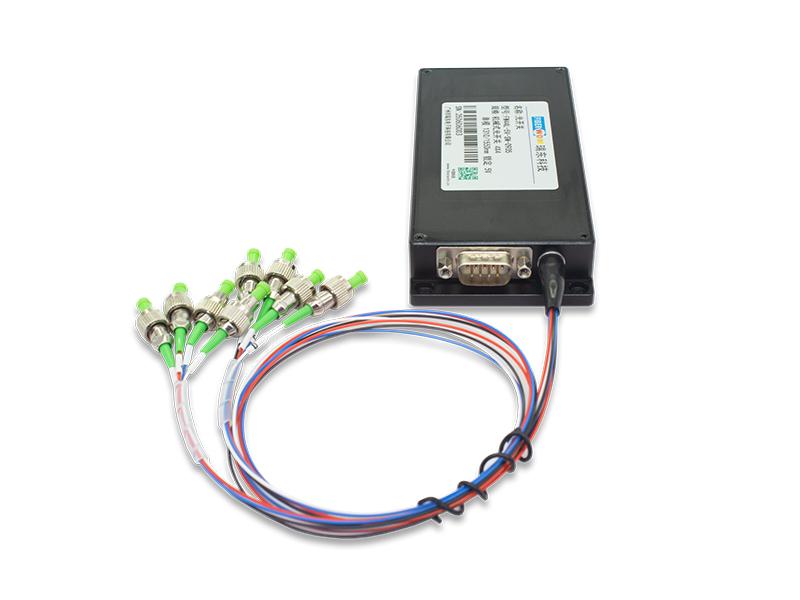

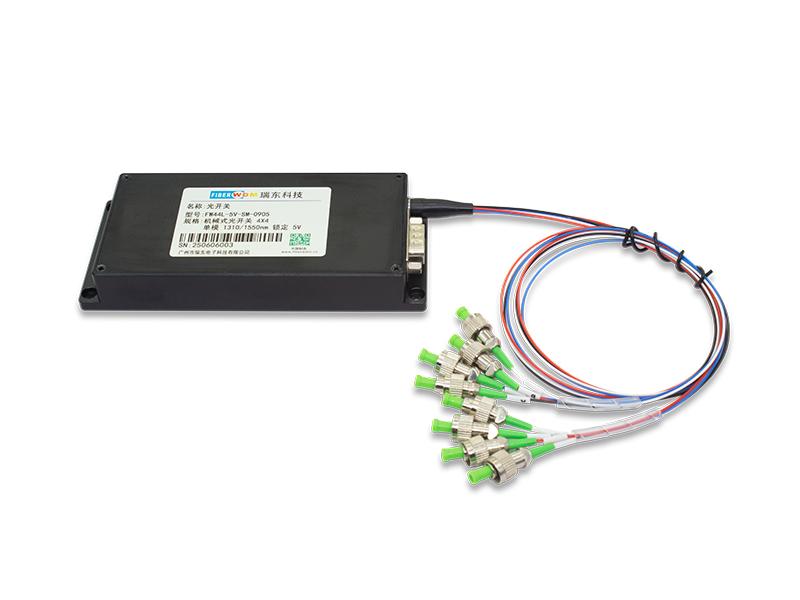

4X4 단일 모드 1310/1550nm, 래칭/비래칭, 5V, 0.9MM ~ 0.5M 파이버, RS485 통신 인터페이스, 135×60×20mm 박스 모듈
FW44L-5V-SM-0905-L/NL
4x4 기계식 광 스위치는 광 경로를 제어하고 전환하는 광 경로 제어 장치입니다. 이 모듈은 전원이 꺼져도 광 경로를 유지합니다. 4개의 광 신호 입력을 지원하며, 4개의 신호 출력을 선택하거나 그 반대로 선택할 수 있습니다(양방향 사용). 이 모듈의 제어 방식은 RS485 통신을 사용합니다. 광 통신 애플리케이션에서 중요한 역할을 합니다. 광 스위치는 주로 다채널 광 모니터링, LAN에서 여러 광원/검출기의 자동 전환, 광 센싱 시스템에서 여러 지점의 동적 모니터링을 위한 광 전송 시스템에서 사용됩니다. 또한 광섬유, 광 부품, 네트워크 및 현장 엔지니어링 케이블 테스트를 위한 광 테스트 시스템뿐만 아니라 광 부품의 조정 및 정렬에도 사용됩니다.
제품 매개변수
|
매개변수 |
명세서 |
단위 |
|
작동 파장 |
1260~1620nm |
nm |
| 삽입 손실 |
≤1.4 |
데시벨 |
|
파장 의존 손실 |
≤0.40 |
데시벨 |
|
편광 의존 손실 |
≤0.05 |
데시벨 |
|
온도에 따른 손실 |
≤0.20 |
데시벨 |
|
반사 손실 |
≥50 |
데시벨 |
|
크로스토크 |
≥55 |
데시벨 |
|
스위치 타임 |
≤8 |
미시시피 |
|
반복 능력 |
≤±0.02 |
데시벨 |
|
내구성 |
≥107 |
타임스 |
|
작동 전압 |
5 |
다섯 |
|
스위치 유형 |
비래칭/래칭 |
|
|
작동 온도 |
-20~+70 |
섭씨 |
|
보관 온도 |
-40~+85 |
섭씨 |
|
광 파워 |
≤500 |
ㅁㅁ |
|
차원 |
135L×60W×20H |
mm |

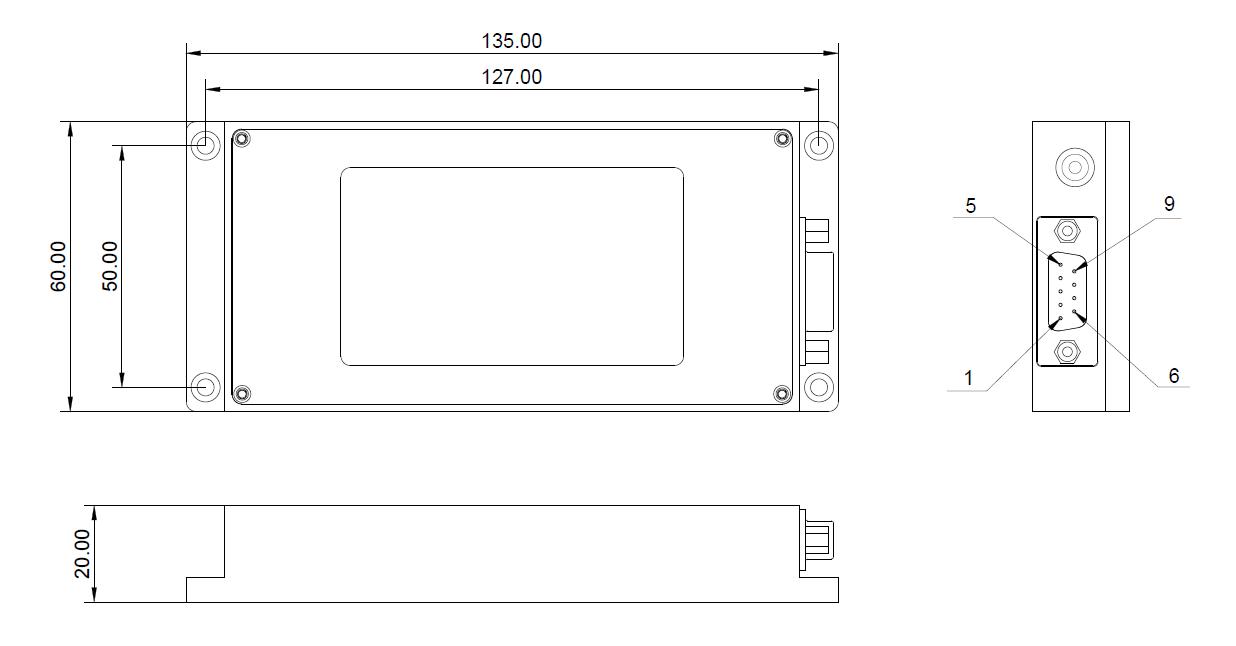

차원
핀 정의
|
DB9 수 커넥터 |
|||
|
핀 |
유형 |
이름 |
기능 |
| 2 |
입력 |
A+ |
485 커뮤니케이션 A+ |
| 3 |
입력 |
비- |
485 통신 B- |
| 8 |
힘 |
접지 |
전원 공급 장치 접지 |
| 9 |
힘 |
비씨씨 |
전원 공급 장치의 양극 단자 |
|
1,4,5,6,7 |
NC |
NC |
/ |

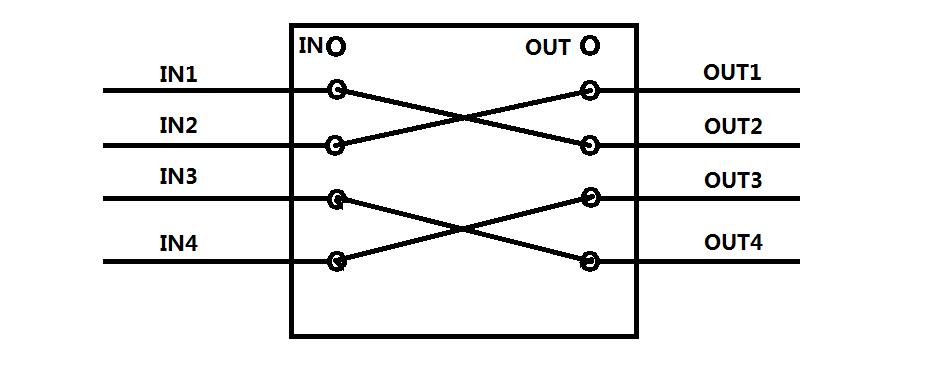

광 경로 다이어그램
참고: 입력 IN1~IN4는 출력 OUT1~OUT4로 자유롭게 전환할 수 있습니다. 동일한 출력 채널에 대해 두 개 이상의 입력 채널을 동시에 선택할 수 없습니다.

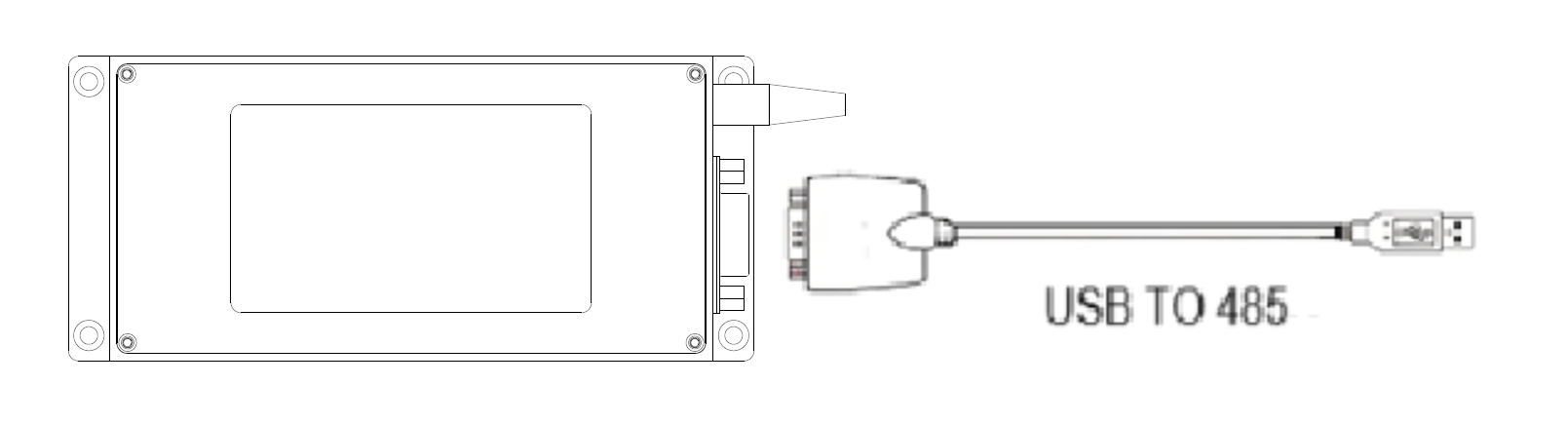

제어 회로도
RS-485 제어 명령 세트
|
이름 |
지침 |
설명 |
|
광 스위치 채널 설정 |
명령: |
이 명령은 광 스위치 채널 IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4의 선택을 설정합니다. 응답 값 1은 설정 성공을 나타냅니다. 입력 XX와 YY가 채널 수를 초과하면 응답 값 2가 반환됩니다. 응답 값 3은 광 스위치에 문제가 있음을 나타냅니다. |
|
응답1:
응답2:
응답3: |
||
|
광 스위치 현재 채널 확인 |
명령: |
이 명령은 광 스위치의 현재 채널을 쿼리하는 것을 나타냅니다. 쿼리가 성공하면 광 경로가 IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4임을 나타내는 응답이 반환됩니다. |
|
응답: |
||
|
광 스위치 정보 쿼리 |
명령: |
명령은 광 스위치에 대한 정보를 쿼리하는 것을 나타내고, 응답은 결과를 나타냅니다. 모듈 모델：OSW-4X4 작동 파장: 1260~1650nm 광섬유 종류：9/125um 광섬유 보호 튜브: 0.9mm 광섬유 케이블 길이: 1m 제어 인터페이스: RS-485 커넥터: FC/APC |
|
응답: |
참고: 모듈의 직렬 포트 통신 속도는 9600, 데이터 비트는 8, 정지 비트는 1이며 패리티는 사용되지 않습니다. 잘못된 명령이 전송되면 광 스위치는
주문 정보
|
부품 번호 |
사양 |
|
FW44L-5V-SM-0905-L |
4X4 기계식 광 스위치 모듈 4X4 단일 모드 1310/1550nm, 래칭, 5V, 0.9MM ~ 0.5M 파이버, RS485 통신 인터페이스, 135×60×20mm 박스 모듈 |
|
FW44L-5V-SM-0905-NL |
4X4 기계식 광 스위치 모듈 4X4 단일 모드 1310/1550nm, 비래칭, 5V, 0.9MM ~ 0.5M 파이버, RS485 통신 인터페이스, 135×60×20mm 박스 모듈 |
