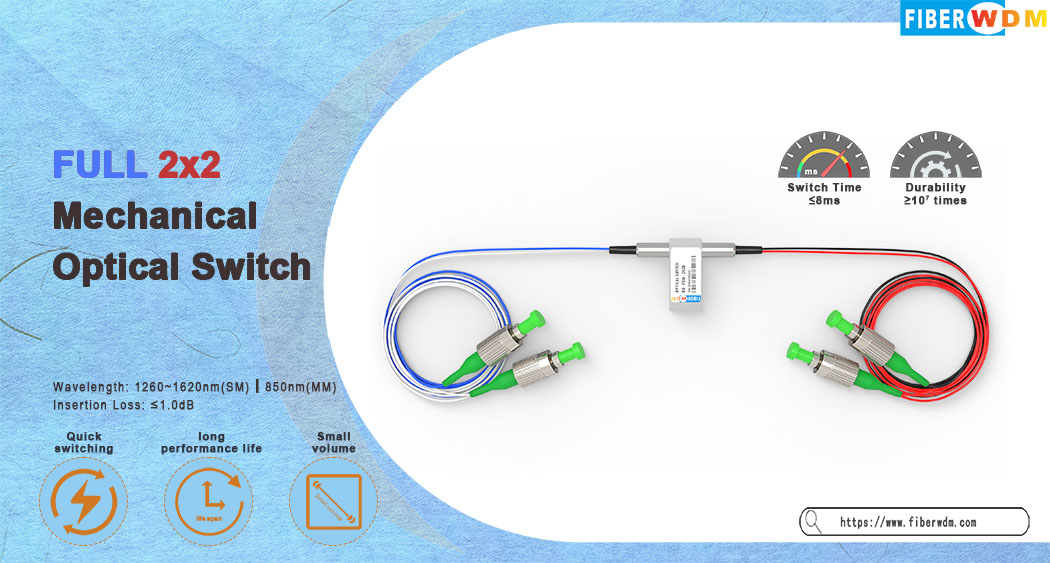

전체 2x2 기계식 광 스위치
Full 2x2 광섬유 스위치는 입력되는 광 신호를 출력 광섬유로 전달하거나 차단하여 광 채널을 연결합니다. 이는 특허 출원 중인 광기계식 구성을 통해 구현되며, 전기 제어 신호를 통해 활성화됩니다. 래칭 버전은 구동 신호가 제거된 후에도 선택된 광 경로를 유지하는 반면, 비래칭 버전은 전원이 제거되면 기본적으로 개방 또는 폐쇄 상태로 전환됩니다. 기계식 광섬유 스위치 전기 위치 센서가 통합되어 있습니다. 새로운 소재 기반의 고급 설계는 가동부 위치 감도를 크게 낮춰 전례 없는 높은 안정성과 탁월한 저비용을 제공합니다.
명세서
|
작동 파장 |
1260~1620nm(SM) 850nm(MM) |
삽입 손실 |
≤1.0dB |
|
파장 의존 손실 |
≤0.25dB |
편광 의존 손실 |
≤0.05dB |
|
온도에 따른 손실 |
≤0.20dB |
반사 손실 |
SM≥50dB MM≥30dB |
|
크로스토크 |
SM≥55dB MM≥35dB |
스위치 타임 |
≤8ms |
|
반복성 |
≤±0.02dB |
내구성 |
≥10 7 타임스 |
|
작동 전압 |
3V 또는 5V |
스위치 유형 |
비래칭/래칭 |
|
작동 온도 |
－20~＋70℃ |
보관 온도 |
－40~＋85℃ |
|
광 파워 |
≤500mW |
차원 |
27.0L×12.0W×8.2H mm |
핀 구성
|
유형 |
광학 경로 |
전기 구동 |
상태 센서 |
||||||
|
F2×2 |
핀 1 |
핀5 |
핀6 |
핀10 |
핀 2-3 |
핀3-4 |
핀7-8 |
핀 8-9 |
|
|
래칭 |
P1-P4、P2-P3 |
-- |
-- |
접지 |
브이＋ |
닫다 |
열려 있는 |
열려 있는 |
닫다 |
|
P1-P3、P2-P4 |
브이＋ |
접지 |
-- |
-- |
열려 있는 |
닫다 |
닫다 |
열려 있는 |
|
|
비래칭 |
P1-P4、P2-P3 |
-- |
-- |
-- |
-- |
닫다 |
열려 있는 |
열려 있는 |
닫다 |
|
P1-P3、P2-P4 |
브이＋ |
-- |
-- |
접지 |
열려 있는 |
닫다 |
닫다 |
열려 있는 |
|

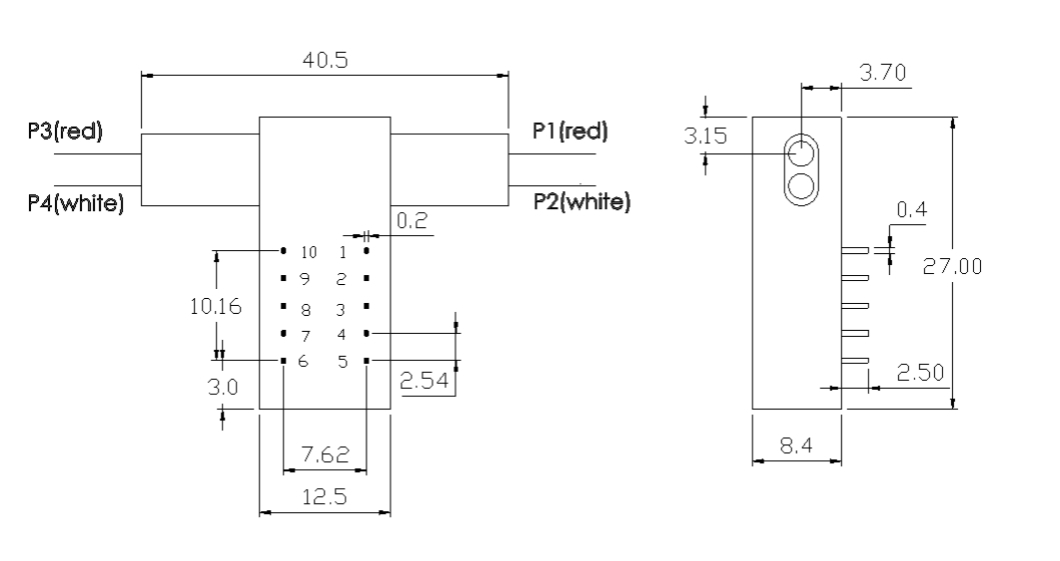

기계적 치수(단위:mm)

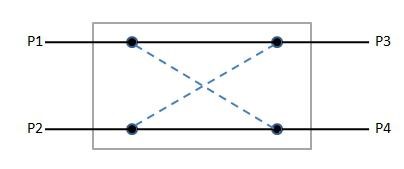

광학 경로
주문 정보
|
아르 자형 D-FSW |
-F2X2- |
-파장- |
-스위치 유형- |
-전압- |
-섬유 종류- |
-패키지- |
-섬유길이- |
-커넥터- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 특별＝0 |
래칭＝1 비래칭＝2 미니 래칭＝3 MINI 비래칭＝4 특별＝0 |
3V=3 5V=5 특별＝0 |
SM28=1 50/125=5 62.5/125=6 특별＝0 |
맨섬유=1 900um 튜브=3 특별＝0 |
0.25m=1 0.5m=2 1.0m=3 특별＝0 |
없음=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 듀플렉스 LC=8 특별＝0 |
