RQ-100GDO40-XXXX 시리즈 단일 모드 트랜시버 모듈은 표준 G.652 단일 모드 광섬유(SMF)를 통해 최대 40KM 거리까지 다중 채널 100GbE 전송을 지원하도록 설계되었습니다. 이 트랜시버는 CW-WDM MSA에서 규정한 1295.56nm부터 1312.58nm까지의 공칭 DWDM 파장에서 100Gbps 데이터 전송 속도로 동작합니다. 이 모듈은 4채널의 25Gbps(NRZ) 전기 입력 데이터를 1채널의 100Gbps(PAM4) 광 신호로 변환할 수 있으며, 또한 1채널의 100Gbps(PAM4) 광 신호를 4채널의 25Gbps(NRZ) 전기 출력 데이터로 변환할 수 있습니다. 모듈의 전기 인터페이스는 OIF CEI-28G-VSR 및 QSFP28 MSA를 준수합니다. 이 모듈은 도시권 액세스 및 코어 네트워크의 DWDM 네트워킹 장비에 배치하도록 설계되었습니다.

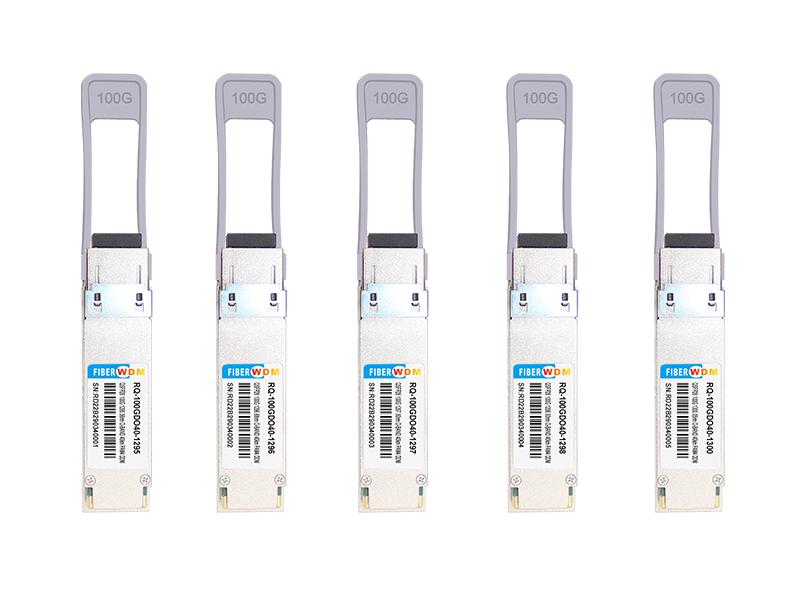

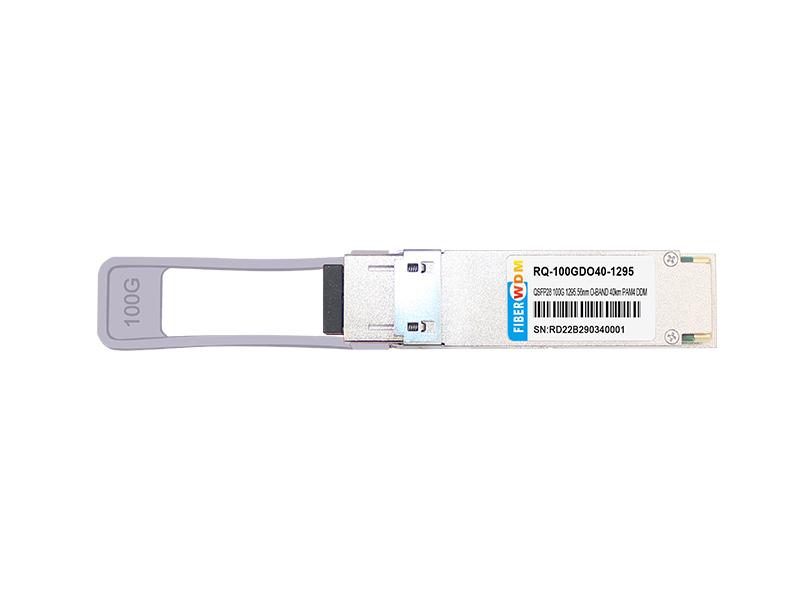

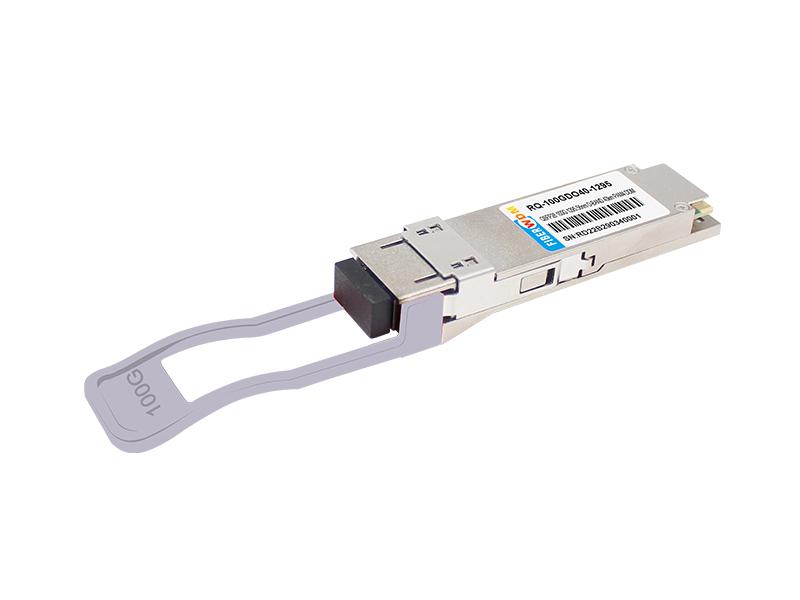

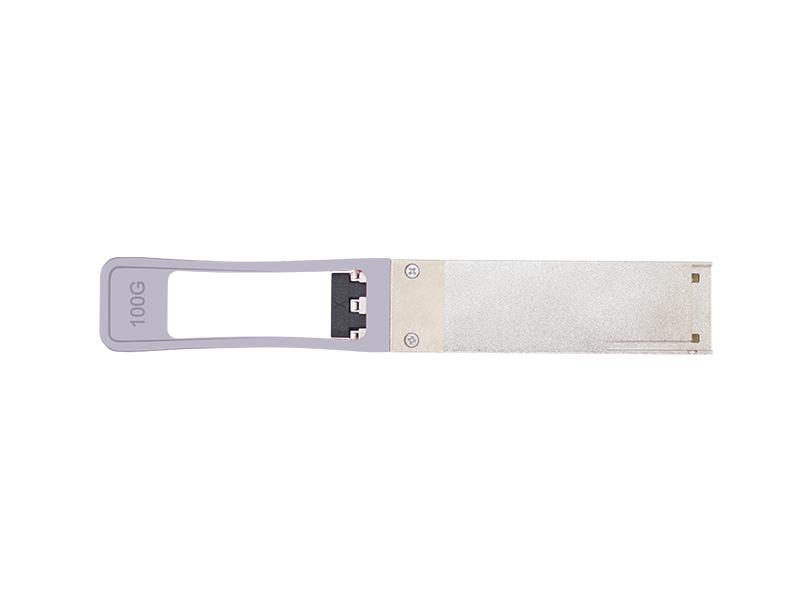

QSFP28 100G O-밴드 DWDM 40KMSM LC 트랜시버
주문 정보
| 부품 번호 | 데이터 속도 | 광섬유 | 거리*3 | 인터페이스 | 온도 |
| RQ-100GDO40-XXXX*2 | 100Gbps | SMF | 40KM | LC | 0~+70°C |
*1: 최신 인증 정보는 FIBERWDM에 확인하십시오.
*2: XXXX는 CW-WDM MSA에서 지정한 O-밴드 DWDM 파장 범위를 의미하며, 자세한 중심 파장 정보는 다음 표를 참조하십시오.
*3: G.652 SMF 기준.

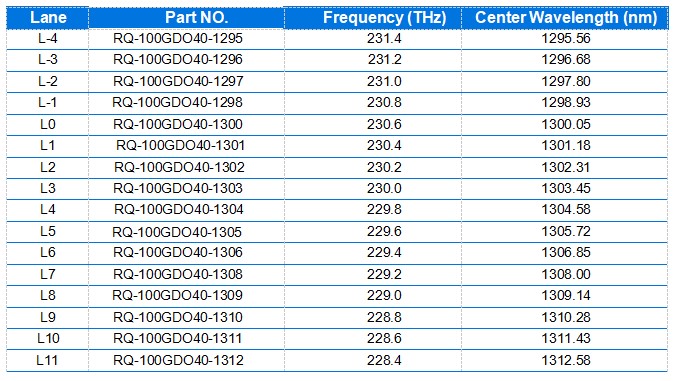

XXX-채널은 다음 표를 참조하십시오

그림 1과 같이 트랜시버의 송신 경로는 4x25Gbps CAUI-4 전기 입력, 통합 전기 멀티플렉서, SiPho 드라이버, 진단 모니터, MZ 변조기를 위한 제어 및 바이어스, 단일 모드 레이저 소스로 구성됩니다. 통합 전기 멀티플렉서는 4채널의 25Gbps(NRZ) 전기 입력 데이터를 1채널의 100Gbps(PAM4) 광 신호로 변환합니다.
그림 1과 같이 트랜시버의 수신 경로는 APD, 트랜스임피던스 증폭기(TIA), 통합 디멀티플렉서 및 4x25Gbps CAUI-4 준수 전기 출력 블록으로 구성됩니다. 통합 디멀티플렉서는 1채널의 100Gbps(PAM4) 광 신호를 4채널의 25Gbps(NRZ) 전기 출력 데이터로 변환합니다.
QSFP28 모듈과 호스트 ASIC 간의 인터페이스는 그림 2에 나와 있습니다. 고속 신호 라인은 내부적으로 AC 결합되어 있으며 전기 입력은 내부적으로 100Ω 차동으로 종단 처리됩니다. 모든 송신기 및 수신기 전기 채널은 IEEE 802.3cd에 따른 CAUI-4 사양을 준수합니다.
모듈에는 제어 및 상태 확인을 위한 다음과 같은 저속 신호가 있습니다: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. 또한 3.3V LVTTL에 맞게 조정된 업계 표준 2선 직렬 인터페이스가 있습니다. 제어 신호 인터페이스의 정의와 직렬 인터페이스 메모리의 레지스터는 제어 인터페이스 및 메모리 맵 섹션에서 자세히 정의됩니다.
전류 서지 및 과전압 이벤트에 노출되면 트랜시버 모듈이 즉시 손상될 수 있습니다. 정전기 방전에 민감한 장비의 정상 작동에 대한 주의사항을 준수하고, 절대 최대 정격에 정의된 조건에 대한 노출을 제한하도록 주의해야 합니다.
광 커넥터는 포트 플러그가 삽입되지 않은 동안 노출되므로 항상 보호에 주의해야 합니다. 각 모듈에는 광 포트를 보호하기 위한 포트 보호 플러그가 장착되어 있습니다. 광섬유가 삽입되지 않은 경우 보호 플러그는 항상 제자리에 있어야 합니다. 광섬유를 삽입하기 전에 오염된 커넥터로 인해 모듈 광 포트가 오염되는 것을 방지하기 위해 광섬유 커넥터 끝부분을 청소하는 것이 좋습니다. 오염이 발생한 경우 표준 LC 포트 청소 방법을 사용하십시오.

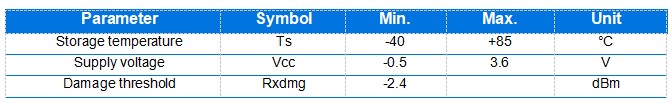

절대 최대 정격 표를 초과하면 장치에 영구적인 손상이 발생할 수 있습니다. 이는 강조된 정격일 뿐이며, 이러한 조건 또는 기타 조건에서 이 기술 사양의 사양을 초과하는 장치의 기능적 작동과는 관련이 없습니다. 절대 최대 정격 조건에서 장기간 작동하면 장치의 신뢰성에 영향을 미칩니다.

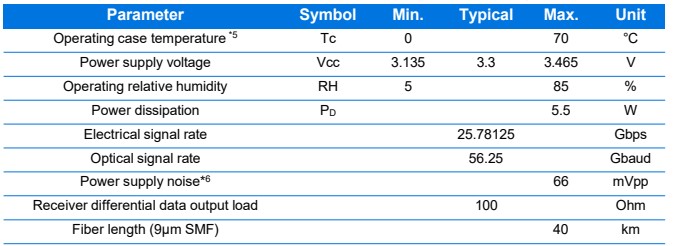

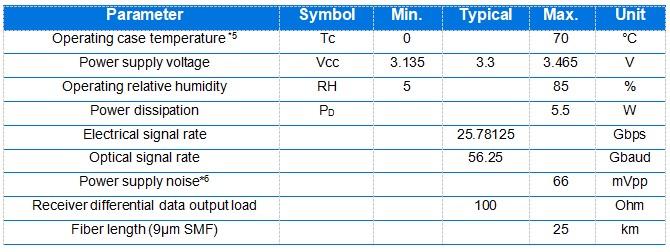

권장 동작 조건을 초과하는 작동에서는 광학 및 전기적 특성이 정의되지 않으며 신뢰성이 보장되지 않습니다. 이러한 조건에서 장시간 작동하면 모듈이 손상될 수 있습니다.

*4: 전원 공급 사양, 순간, 지속 및 정상 상태 전류는 QSFP28 MSA 전력 분류를 준수합니다.
*5: 케이스 온도 측정 위치는 그림 9에 나와 있습니다.
*6: 전원 공급 노이즈는 모듈과 권장 필터가 장착된 권장 전원 공급 필터의 호스트 공급 측에서 주파수 범위에 걸친 피크 간 노이즈 진폭으로 정의됩니다. 피크 간 노이즈를 포함한 전압 레벨은 해당 전원 공급의 권장 동작 범위로 제한됩니다. 권장 전원 공급 필터는 그림 7을 참조하십시오.

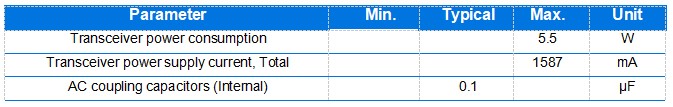

일반 전기적 특성
달리 명시되지 않는 한, 다음 특성은 권장 동작 조건에서 정의됩니다.

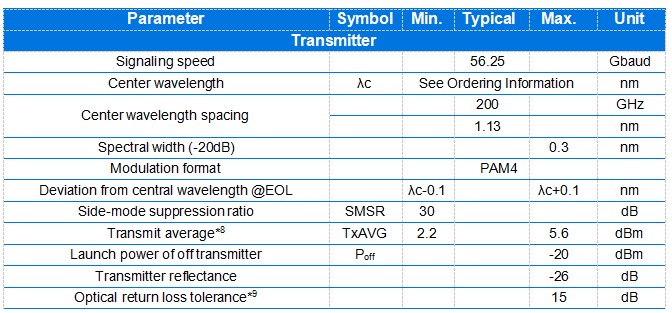

TP2 테스트 지점에서의 광학적 특성

*8: 평균 광 출력(최소)은 참고용이며 신호 강도의 주요 지표가 아닙니다. 광 출력이 이 값보다 낮은 송신기는 규격을 준수할 수 없지만, 이 값보다 높은 값이 규격 준수를 보장하지는 않습니다.
*9: 송신기 반사율은 송신기 내부를 바라보는 방향으로 정의됩니다.

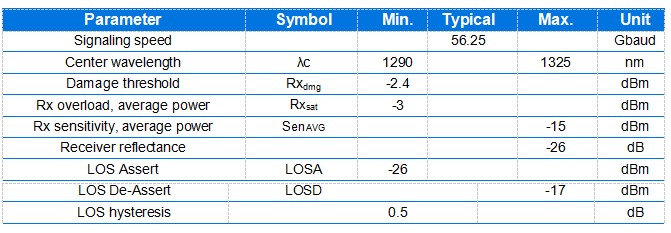

TP3 테스트 지점에서의 광학적 특성

규제 준수 표
| 특징 | 시험 방법 | 성능 |
|
레이저 눈 안전 및 장비 유형 시험
|
(IEC) EN 62368-1:2014+A11 (IEC) EN 60825-1:2014 (IEC) EN 60825-2:2004+A1+A2 |
CDRH 접수 번호:2132182-000 TUV 파일: R 50457725 0001 CB 파일: JPTUV-100513 |
| 부품 인증 |
정보 기술 장비를 포함한 전기 업무 장비에 대한 Underwriters Laboratories (UL) 및 Canadian Standards Association (CSA) 공동 부품 인증장비 |
UL 파일: E317337 |
| RoHS 준수 | RoHS 지침 2011/65/EU&(EU)2015/863 |
카드뮴 100ppm 미만. 납, 수은, 6가 크롬, 폴리브롬화 비페닐(PPB), 폴리브롬화 디페닐 에테르(PBDE), 디부틸 프탈레이트, 부틸 벤질 프탈레이트, 비스(2-에틸헥실) 프탈레이트 및 디이소부틸프탈레이트 1000ppm 미만. |
| 전기 접점에 대한 정전기 방전(ESD) | JEDEC 인체 모델(HBM) |
고속 접점은 견딜 수 있어야 한다 1000V를 견딜 수 있어야 한다. 기타 모든 접점은 2000V를 견딜 수 있어야 한다. |
| 광 커넥터 리셉터클에 대한 정전기 방전(ESD) | IEC 61000-4-2:2008 |
적절하게 접지된 하우징 및 섀시에 설치된 경우, 장치는 작동 중 15kV 공기 방전과 8kV 직접 방전에 노출된다케이스에. |
|
전자기 간섭(EMI) |
FCC 파트 15 클래스 B; CISPR 32 (EN55032) 2015; |
시스템 여유도는 다음에 따라 달라진다 고객 보드 및 섀시 설계. |
| 내성 |
IEC 61000-4-3:2010; EN55035:2017 |
일반적으로 측정 가능한 영향을 나타내지 않는다 섀시 인클로저가 없는 모듈에 적용된 80MHz에서6GHz까지 스윕되는 10V/m 전계로부터. |
