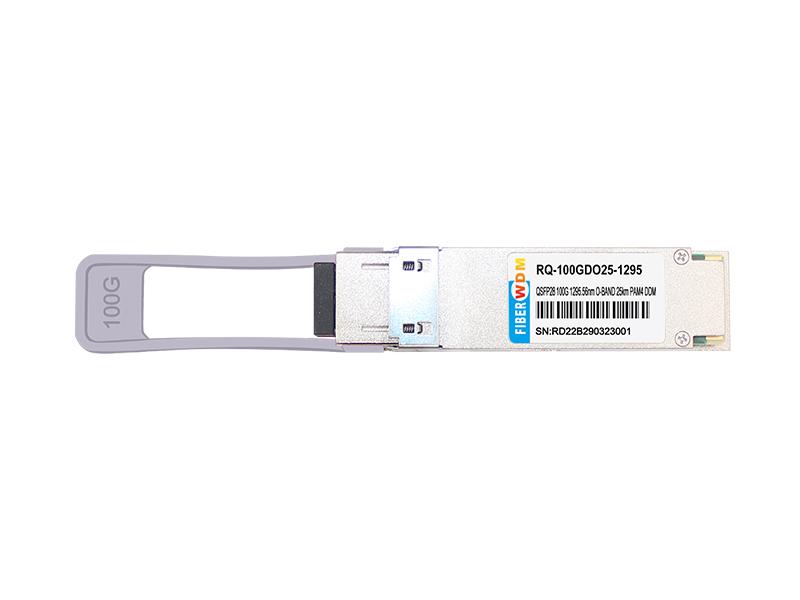

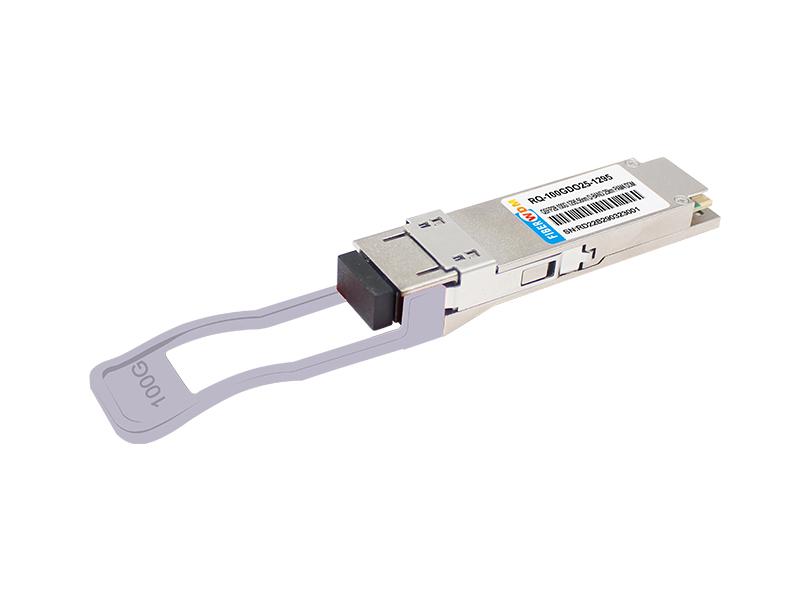

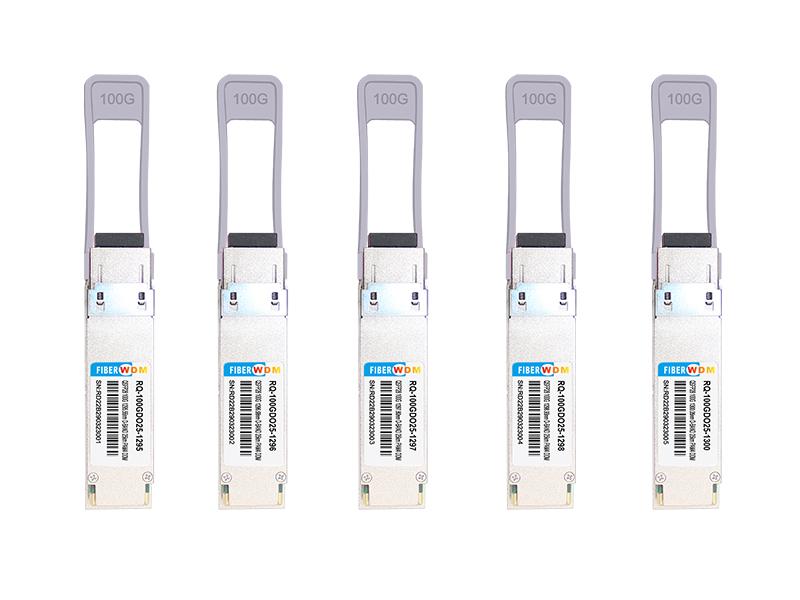

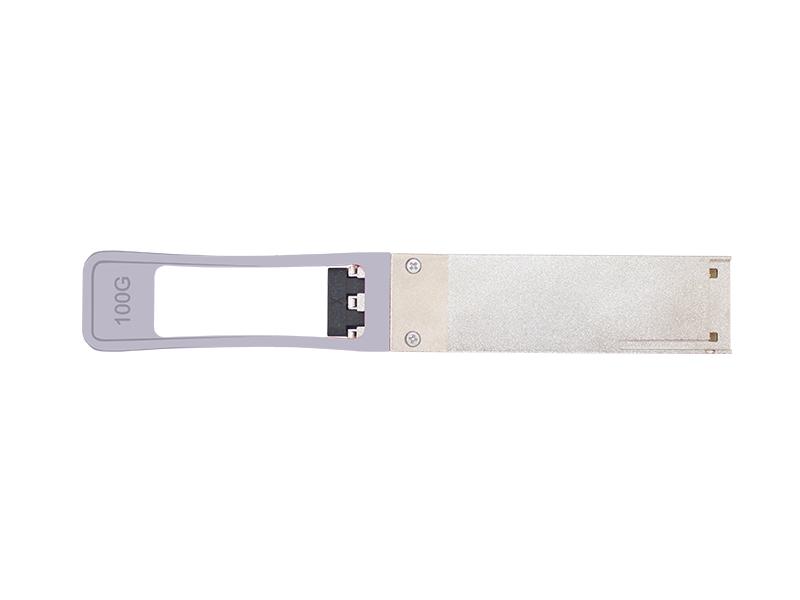

100G QSFP28 O-밴드 DWDM 25KM SM LC 트랜시버

RQ-100GDO25-XXXX 시리즈 100G QSFP28 O-밴드 DWDM 25KM SM LC 트랜시버

특징

• 100Gbps 지원
• 200GHz 채널 간격을 갖춘 O-Band DWDM
• 800GHz 간격 LAN-WDM 그리드에 맞춰 정렬됨
• 단일 3.3V 전원 공급 장치
• 전력 소모 < 5.5W
• 내장 PFEC를 사용한 SMF에서 최대 25km
• QSFP28 MSA 호환
• SFF-8636 Rev 2.10a 호환
• 4x25G 전기 인터페이스
• LC 듀플렉스 커넥터
• 상업용 케이스 온도 범위 0°C ~ 70°C
• 통합 디지털 진단 모니터링을 갖춘 2C 인터페이스
• 안전인증: TUV/UL/FDA*1
• RoHS 준수

응용 프로그램

• O-Band DWDM 파장을 사용한 100GbE 다중 채널 전송

주문 정보

*1: 최신 인증 정보는 FIBERWDM에서 확인하세요.

*2: XXXX는 CW-WDM MSA에 명시된 O-Band DWDM 파장 범위를 나타냅니다. 자세한 중심 파장 정보는 다음 표를 참조하세요.

*3: G.652 SMF 이상.

XXX-Channel은 다음 표를 참조합니다.

송신기

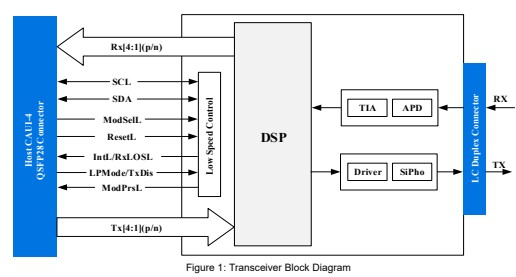

그림 1에서 볼 수 있듯이, 트랜시버의 송신 경로에는 4x25Gbps CAUI-4 전기 입력, 통합 전기 멀티플렉서, SiPho 드라이버, 진단 모니터, MZ 변조기 제어 및 바이어스, 그리고 단일 모드 레이저 소스가 포함됩니다. 통합 전기 멀티플렉서는 25Gbps(NRZ) 전기 입력 데이터 4개 채널을 100Gbps(PAM4) 광 신호 1개 채널로 변환합니다.

수화기

그림 1에서 볼 수 있듯이, 트랜시버의 수신 경로에는 APD, 트랜스임피던스 증폭기(TIA), 통합 디멀티플렉서, 그리고 4x25Gbps CAUI-4 호환 전기 출력 블록이 포함됩니다. 통합 디멀티플렉서는 100Gbps(PAM4) 광 신호 1채널을 25Gbps(NRZ) 전기 출력 데이터 4채널로 변환합니다.

고속 전기 신호 인터페이스

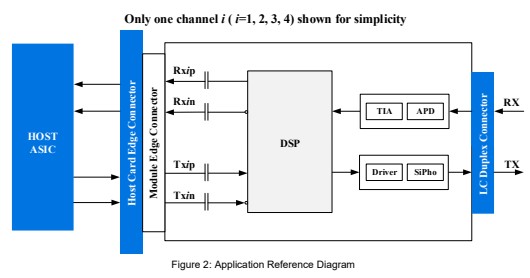

QSFP28 모듈과 호스트 ASIC 간의 인터페이스는 그림 2에 나와 있습니다. 고속 신호선은 내부적으로 AC 결합되어 있으며, 전기 입력은 내부적으로 100Ω 차동으로 종단되어 있습니다. 모든 송신기 및 수신기 전기 채널은 IEEE 802.3cd에 따른 CAUI-4 사양을 준수합니다.

제어 신호 인터페이스

취급 및 청소

전류 서지 및 과전압에 노출되면 트랜시버 모듈이 즉시 손상될 수 있습니다. 정전기 방전에 민감한 장비의 정상 작동을 위한 예방 조치를 준수하고, 절대 최대 정격에 정의된 조건에 대한 노출을 제한하도록 주의하십시오.

포트 플러그를 삽입하지 않으면 광 커넥터가 노출되므로 항상 보호에 유의하십시오. 각 모듈에는 광 포트를 보호하기 위한 포트 가드 플러그가 장착되어 있습니다. 광섬유를 삽입하지 않을 때는 항상 보호 플러그를 꽂아 두십시오. 광섬유를 삽입하기 전에 커넥터 끝부분을 깨끗이 청소하여 커넥터 오염으로 인한 모듈 광 포트 오염을 방지하는 것이 좋습니다. 오염이 발생한 경우 표준 LC 포트 청소 방법을 사용하십시오.

절대 최대 정격

절대 최대 정격 표를 초과하면 장치에 영구적인 손상이 발생할 수 있습니다. 이는 단지 강조된 정격일 뿐이며, 이러한 조건 또는 기타 조건에서 본 기술 사양의 사양을 초과하는 장치의 기능적 작동을 의미하지 않습니다. 절대 최대 정격에서 장기간 작동하면 장치의 신뢰성에 영향을 미칩니다.

권장 작동 조건*4

권장 동작 조건을 넘어서는 동작에 대해서는 광학적, 전기적 특성이 정의되어 있지 않으며, 신뢰성이 보장되지 않으며, 이러한 동작을 장시간 수행하면 모듈이 손상될 수 있습니다.

*4: 전원 공급 사양, 순간 전류, 지속 전류 및 정상 전류는 QSFP28 MSA 전력 분류를 준수합니다.

*5: 케이스 온도 측정 위치는 그림 9와 같습니다.

*6: 전원 공급 장치 잡음은 모듈과 권장 필터가 장착된 상태에서 권장 전원 공급 장치 필터의 호스트 전원 측 주파수 범위에서 발생하는 피크-피크 잡음 진폭으로 정의됩니다. 피크-피크 잡음을 포함한 전압 레벨은 관련 전원 공급 장치의 권장 작동 범위로 제한됩니다. 권장 전원 공급 장치 필터는 그림 7을 참조하십시오.

일반 전기적 특성

달리 명시되지 않는 한, 다음 특성은 권장 작동 조건에서 정의됩니다.

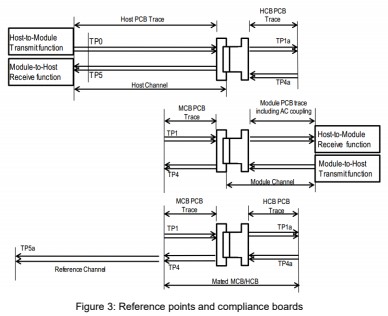

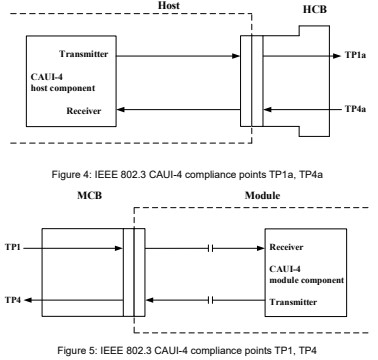

참조점

참고: 개별 표준은 고유한 참조점을 지정할 수 있습니다.

고속 전기 입력 특성

달리 명시되지 않는 한, 다음 특성은 권장 작동 조건에서 정의됩니다.

고속 전기 출력 특성

달리 명시되지 않는 한, 다음 특성은 권장 작동 조건에서 정의됩니다.

*7: Vcm은 호스트에서 생성됩니다. 사양에는 접지 오프셋 전압의 영향이 포함됩니다.

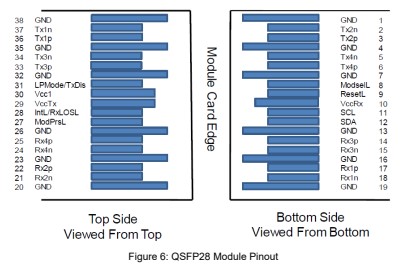

QSFP28 트랜시버 전기 패드 레이아웃

패키지 개요

이 모듈은 QSFP28 MSA 사양에 정의된 패키지 개요를 충족하도록 설계되었습니다. 자세한 내용은 패키지 개요를 참조하십시오.

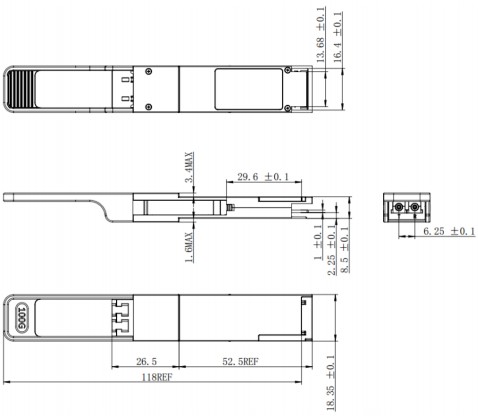

그림 8: 기계 패키지 개요(모든 치수는 mm 단위)

*이 2D 도면은 참고용일 뿐이므로 주문하기 전에 FIBERWDM에 문의하세요.

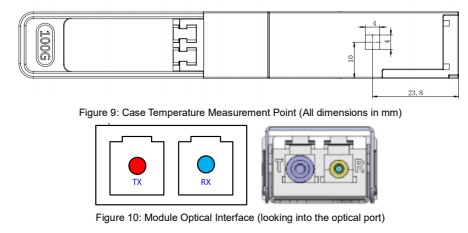

아래 그림은 모듈 케이스 온도 측정을 위한 가장 높은 온도 지점의 위치를 보여줍니다. 또한, 디지털 진단 모니터(DDM) 온도도 이 지점을 기준으로 보정됩니다.

제어 인터페이스 전기 사양
