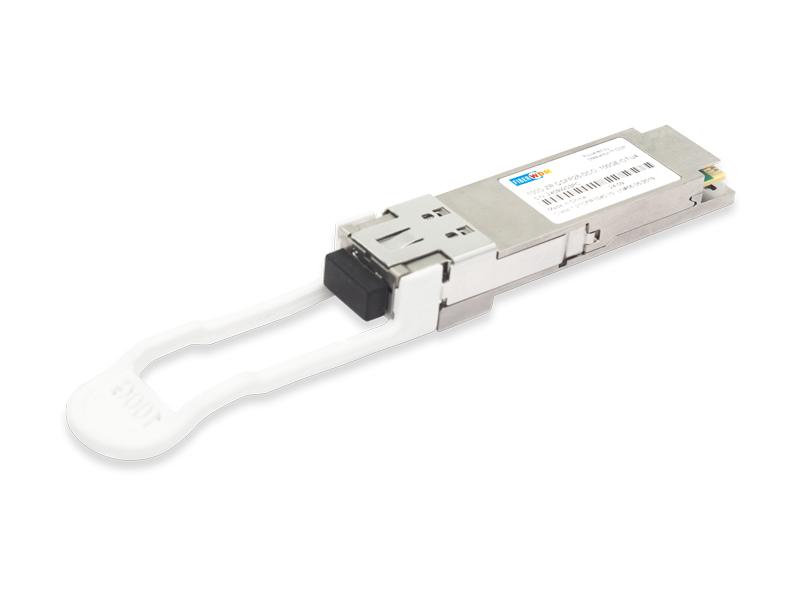

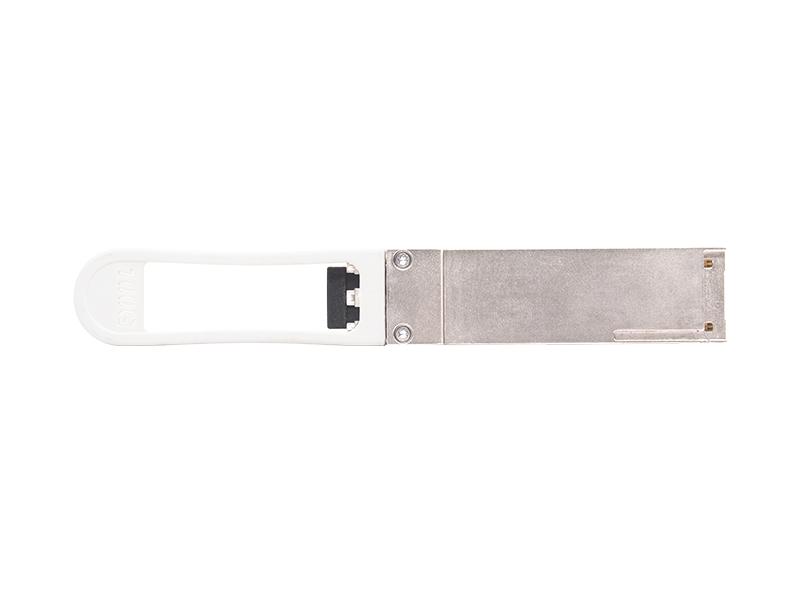

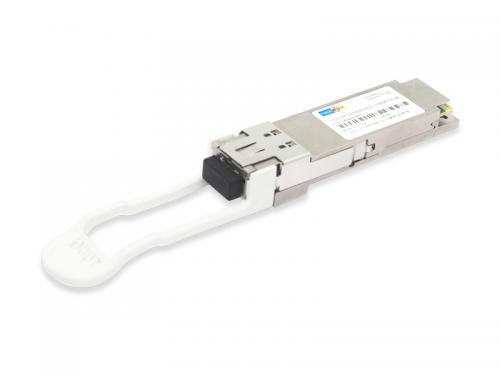

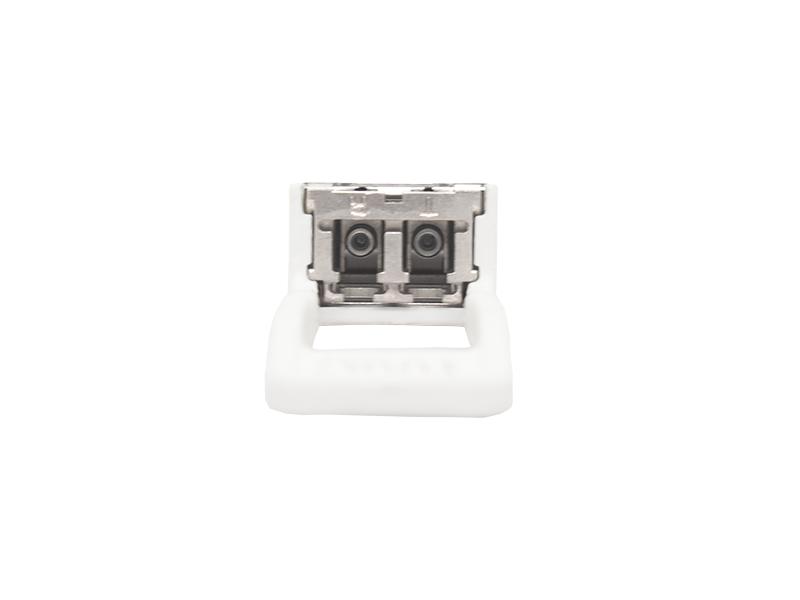

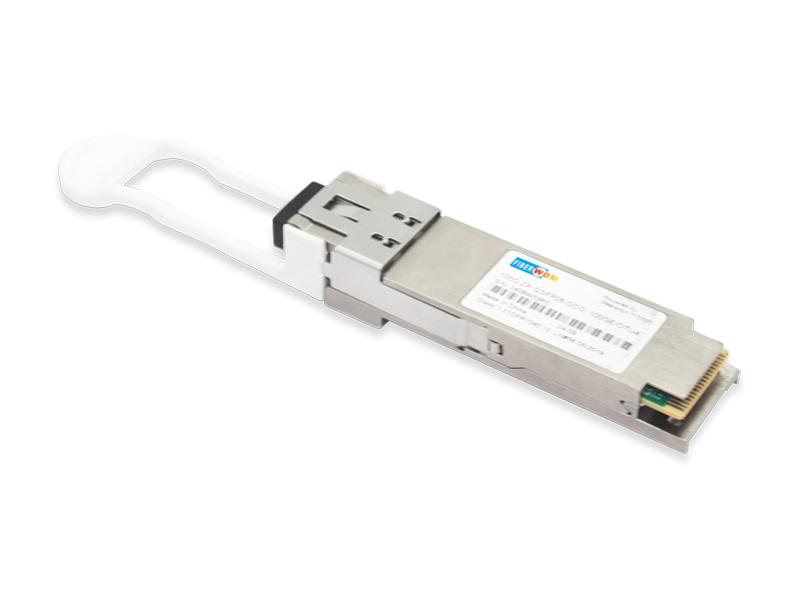

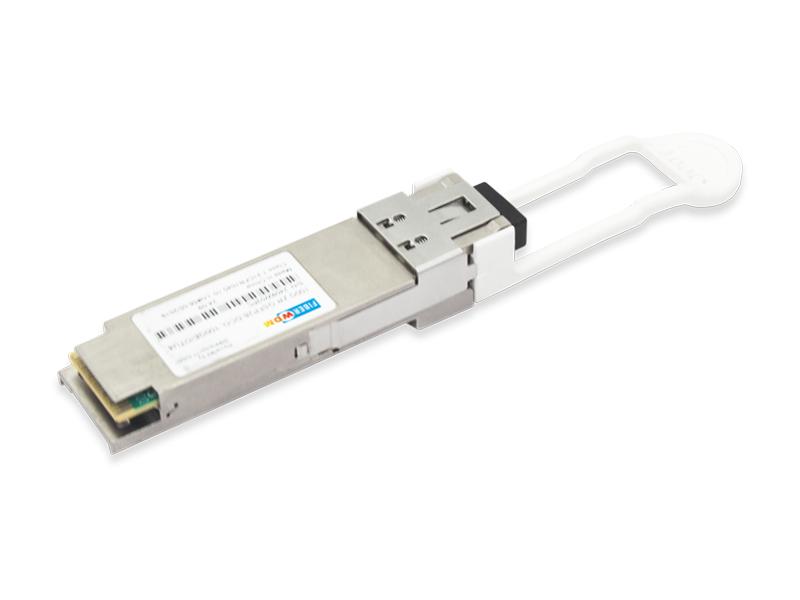

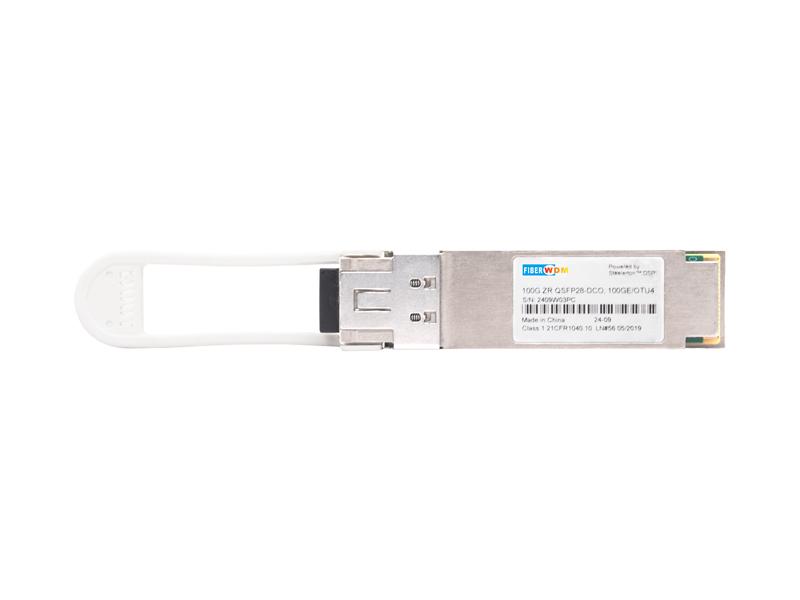

100G ZR QSFP28 디지털 코히어런트 광학 트랜시버

제품 특징

• 디지털 코히어런트 광학 모듈, 핫 플러그 가능 QSFP28 폼 팩터
• IEEE 100G 이더넷(CAUI-4) 또는 ITU-T 100G OTN(OTL4.4) 호환 호스트 인터페이스
• IEEE Std. 802.3-2022 100GBASE-ZR 또는 ITU-T G.709.2에 따른 DPDQPSK 변조 및 계단형 FEC를 갖춘 100G 광 코히어런트 인터페이스
• 전송 범위:

최대 80km 비증폭(손실 제한) o 최대 120km 증폭(분산 제한, 선택적으로 300km까지 확장 가능)

옵션 FlextuneTM 자동 파장 튜닝을 갖춘 전체 C-밴드 조정 가능, 50GHz 또는 100GHz 그리드

• 케이스 온도 범위 0°C ~ 70°C(C-temp) 또는 -40°C ~ 85°C(I-temp)
• 전력 소모 < 5.5W (C-temp) 또는 < 6.0W (I-temp)
• 원격 디지털 진단 모니터링

응용 프로그램

• 액세스 및 집계 네트워크
• 케이블 TV 네트워크
• 무선 프런트홀 및 미드홀

제품 선택

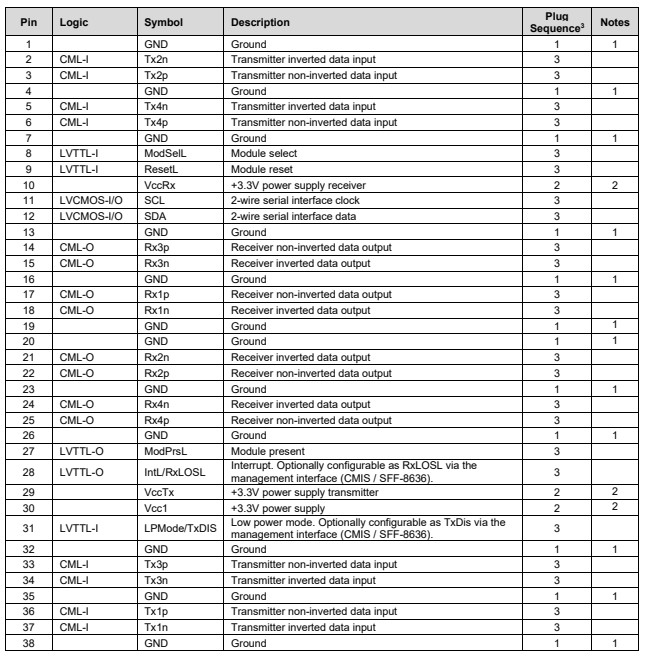

핀 정의

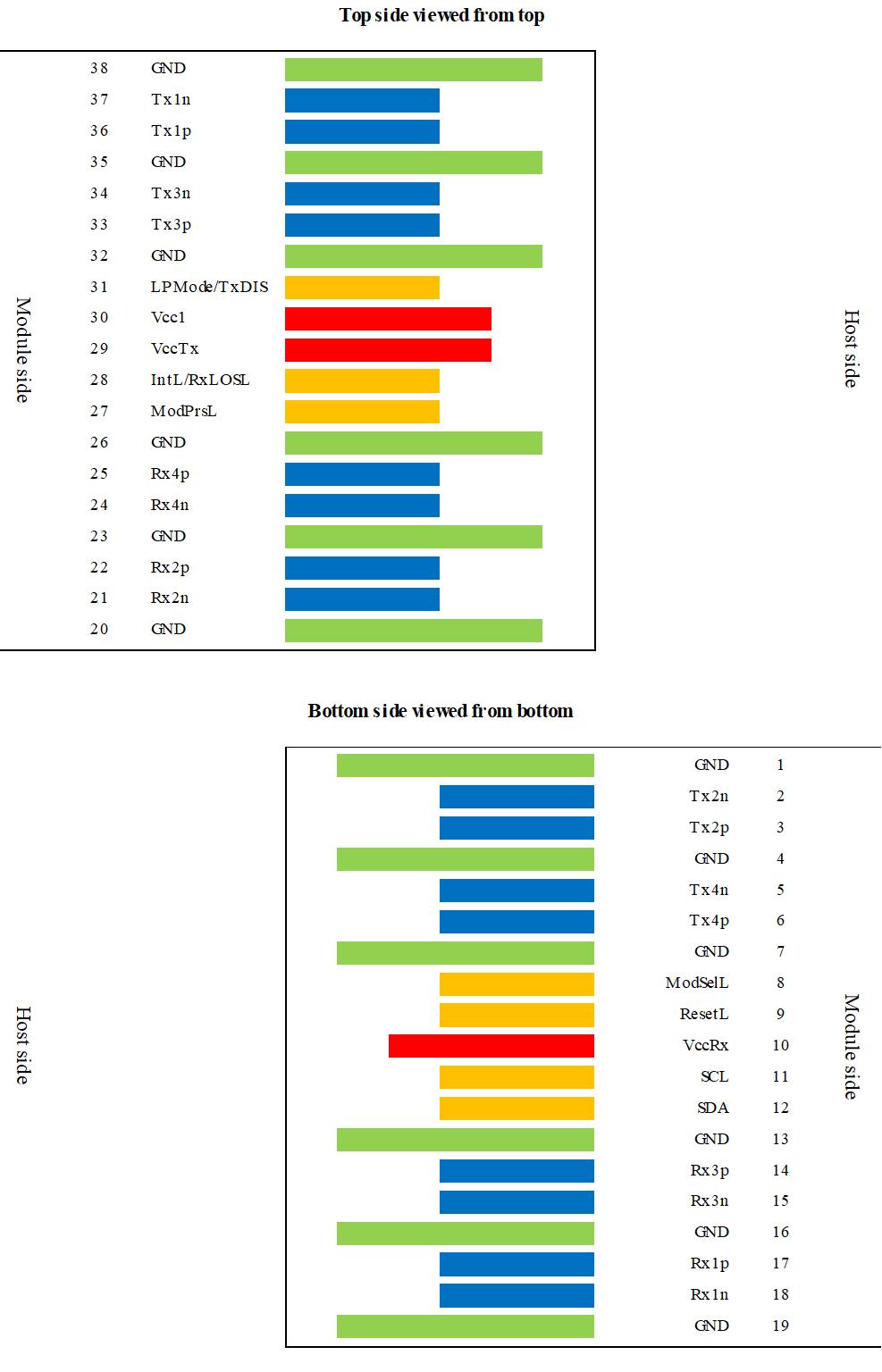

그림 1 QSFP28 호환 38핀 커넥터(SFF-8679 기준)

참고사항:

1. GND는 모듈의 신호 및 전원 공통선을 나타내는 기호입니다. 모든 GND는 모듈 내에서 공통이며, 별도의 언급이 없는 한 모든 모듈 전압은 이 전위를 기준으로 합니다. 이들을 호스트 보드의 신호 공통 접지면에 직접 연결하십시오.

2. VccRx, Vcc1 및 VccTx는 동시에 적용되며 모듈 내부에서 원하는 조합으로 연결될 수 있습니다.

3. 플러그 시퀀스는 호스트 커넥터와 모듈의 결합 순서를 지정합니다. 순서는 1, 2, 3입니다(패드 위치는 그림 1 참조).

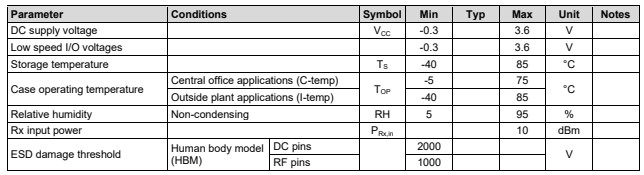

[if !supportLists] 절대 최대 정격

절대 최대 정격을 초과하는 응력은 장치에 영구적인 손상을 초래할 수 있습니다. 이는 절대 응력 정격일 뿐입니다. 데이터시트의 작동 섹션에 명시된 조건을 초과하는 조건 또는 기타 조건에서 장치의 기능적 작동이 보장되는 것은 아닙니다. 절대 최대 정격에 장시간 노출되면 장치 신뢰성에 부정적인 영향을 미칠 수 있습니다.

주의: 여기에 명시된 것 이외의 제어, 조정 또는 절차를 수행하면 위험한 방사선 노출이 발생할 수 있습니다.

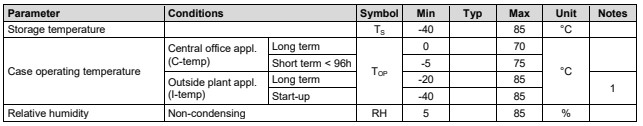

환경 사양

메모:

1. 차가운 상태에서 시동하는 동안에는 광학 성능 사양을 충족할 필요가 없지만 모듈은 전원을 켜고 명령에 응답합니다.

데이터 경로

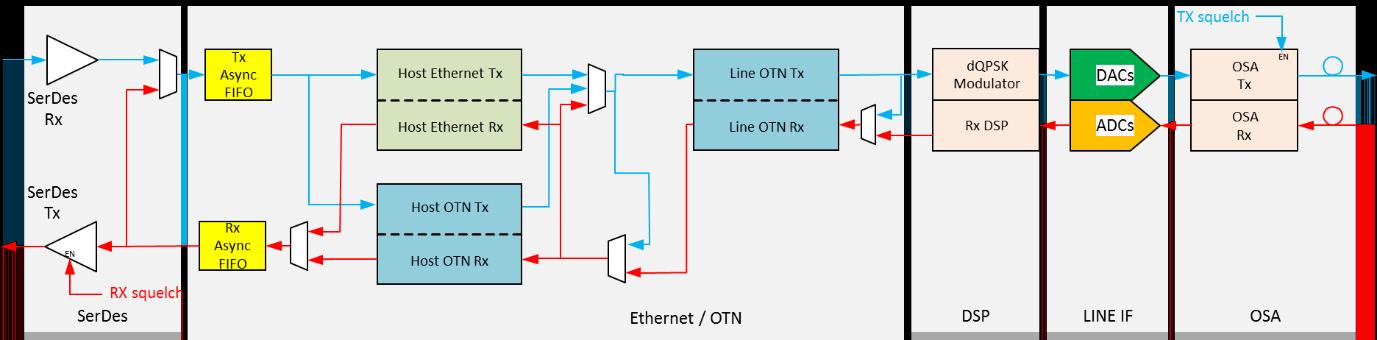

그림 2 RQ-100GDCO-x3PLt 모듈 데이터 경로의 고수준 블록 다이어그램

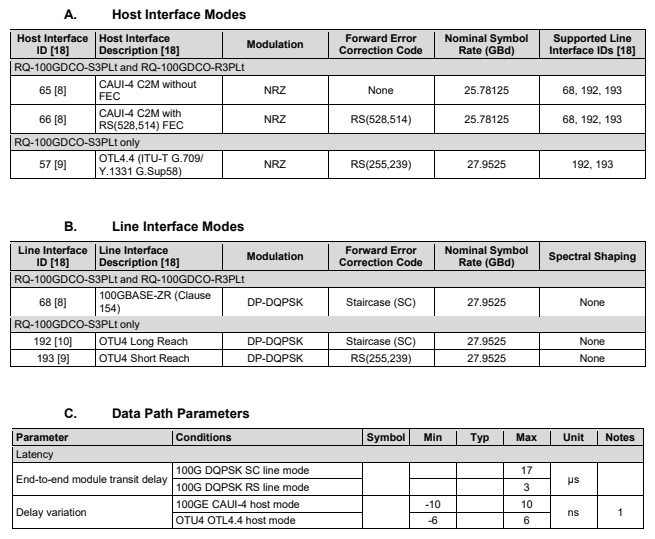

호스트 인터페이스 모드

참고사항:

1. 0.1Hz 대역폭의 저역 통과 필터로 지연 변화를 필터링했을 때, 콜드 재시작을 포함한 시간 경과에 따른 RQ-100GDCO-S3PLt 모듈 한 쌍의 최대 지연 변화. 이는 클래스 C 작동을 가능하게 하는 IEEE 1588-2019 정밀 시간 프로토콜 메시지의 투명한 전송을 지원하기 위한 것입니다.

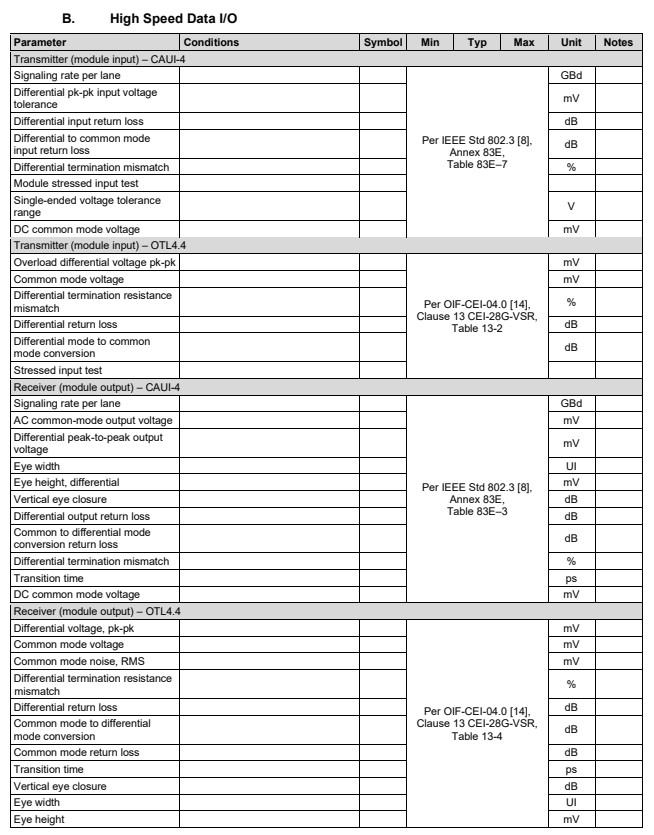

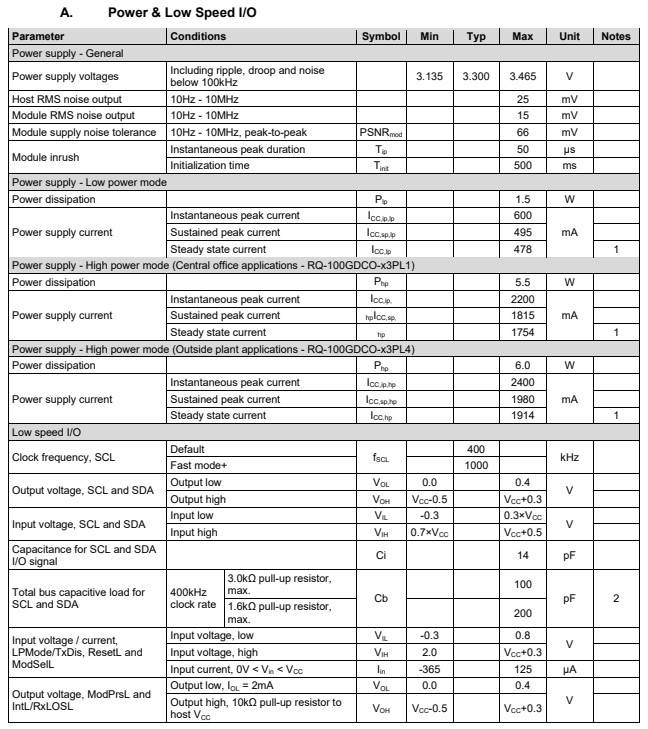

전기적 특성

참고사항:

1. 모듈은 모든 공급 전압에 대해 광고된 전력 등급을 유지합니다.

2. 1000kHz 클럭 속도의 경우 [2]의 그림 6-4를 참조하십시오.

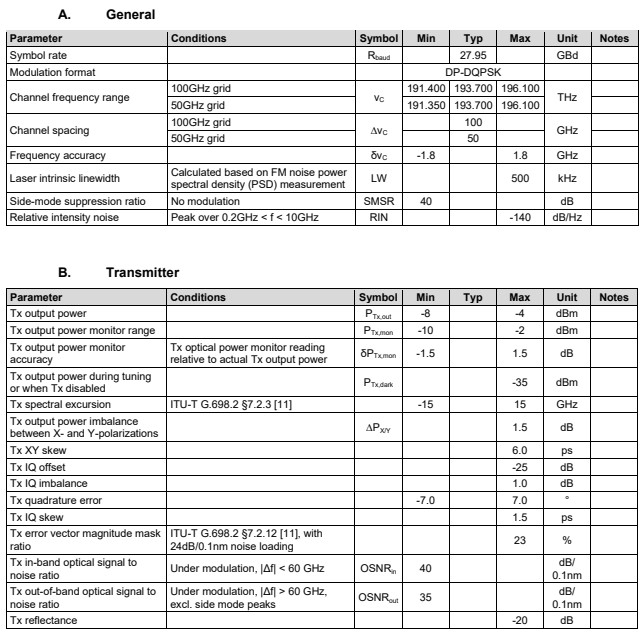

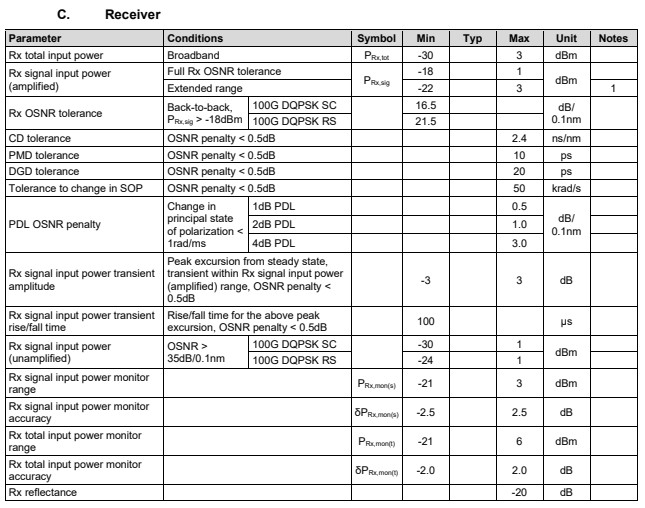

광학적 특성

참고사항:

1. Rx OSNR 허용 한계에 비해 <1dB OSNR 페널티로 성능이 보장될 수 있는 Rx 신호 입력 전력 범위

기계적 사양

RQ-100GDCO-x3PLt QSFP28의 기계적 사양은 해당 표준 [3-7]을 준수합니다. 풀탭 색상은 흰색입니다.
