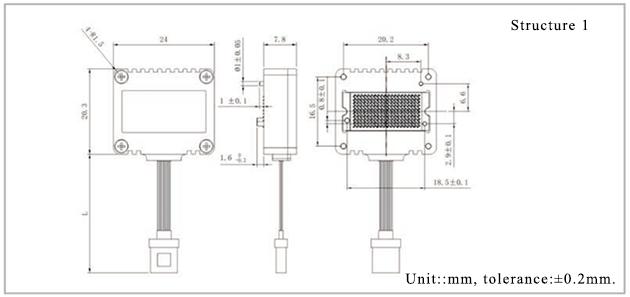

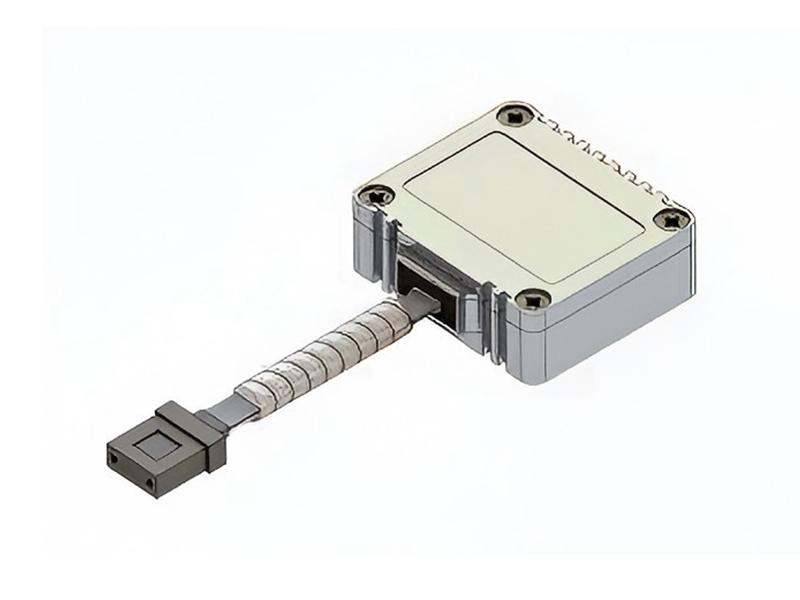

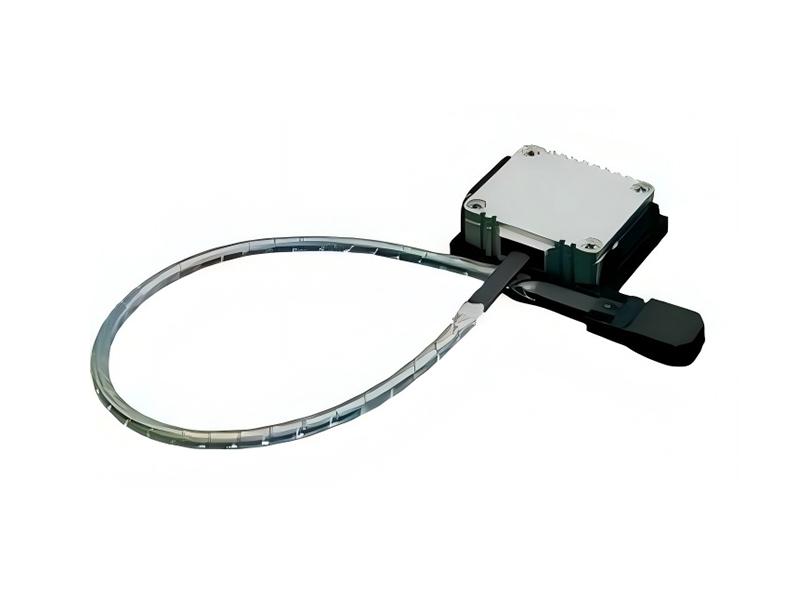

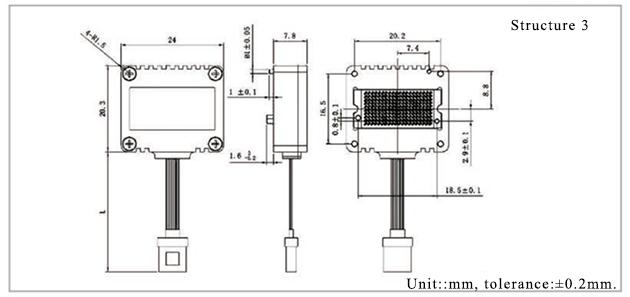

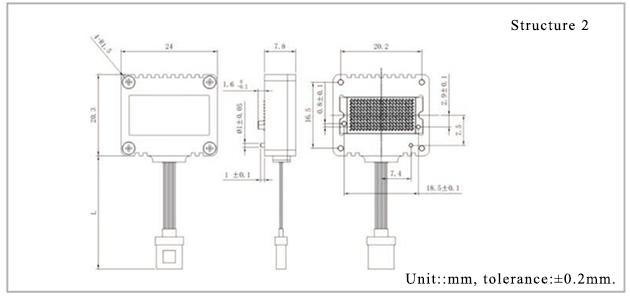

POB24 시리즈 병렬 광 트랜시버 모듈

The 10PIN miniature single-channel optical module is primarily used in optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, switches, and other digital fiber communication fields. It features a compact size, vibration resistance, and anti-interference capabilities. The module adopts an all-metal structure with a 10PIN pin header as the electrical interface. It integrates a single-channel optical transmitter and receiver, operating at wavelengths of 850nm/1310nm/1550nm. The operating temperature ranges from -40°C to +85°C, supporting single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

The 12PIN mini single-channel optical module is designed for optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, and switches. It features a 12PIN pin header with an I2C management interface and optimized signal pin design. It operates at wavelengths of 850nm/1310nm/1550nm, with a temperature range of -40°C to +85°C, supporting rates from 1.25Gbps to 10.3125Gbps.

The SNAP12 series parallel optical transceiver module is designed for short-distance high-speed data communication and parallel optical interconnects, such as optical backplanes, server-to-storage array connections, and radar processing systems. It features low electromagnetic radiation and strong anti-interference capabilities. The module complies with the SNAP12 MSA protocol, utilizes a 10×10Pin pluggable electrical interface, and supports a standard MPO optical connector interface. Operating temperature ranges from -40°C to +85°C, with single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

LCC 시리즈 병렬 광 트랜시버 모듈은 단거리 고속 데이터 통신 및 광 백플레인, 서버-스토리지 어레이 연결, 레이더 처리 시스템과 같은 병렬 광 상호 연결용으로 설계되었습니다. 컴팩트한 크기, 낮은 전자파, 강력한 간섭 방지 기능을 갖추고 있습니다. 이 모듈은 표준 MT/MPO 피그테일 파이버 인터페이스를 갖춘 LCC(Leadless Chip Carrier) 패키지를 채택했습니다. 작동 온도 범위는 -55°C ~ +85°C이며, 1.25Gbps ~ 10.3125Gbps의 단일 채널 전송 속도를 지원합니다.

POB 시리즈 단일 모드 병렬 광 트랜시버 모듈은 광 백플레인, 서버-스토리지 어레이 연결, 레이더 처리 시스템 등의 애플리케이션에서 장거리 고속 데이터 통신 및 병렬 광 상호 연결을 위해 설계되었습니다. 낮은 전자파 방출과 강력한 간섭 방지 기능을 갖추고 있습니다. 27mm x 27mm x 7.8mm의 소형 크기로, 전기 인터페이싱을 위해 10x10핀 LGA(Land Grid Array) 커넥터를 사용하며, 플러그형 표준 MPO 광 커넥터를 지원합니다. 작동 온도 범위는 -40°C ~ +85°C이며, 단일 채널 전송 속도는 최대 10.3125Gbps, 최대 전송 거리는 10km입니다.

POB48 시리즈 병렬 광 트랜시버 모듈은 국방 통신 명령 시스템 및 하위 시스템용으로 설계되었으며, 다채널 전기 신호와 광 신호 간의 양방향 변환을 지원합니다. 본 모듈은 스프링 장착 크림프형 전기 커넥터와 48코어 MT/MPO 광 인터페이스를 갖춘 밀폐형 마이크로 소켓 패키지 구조를 채택했습니다. -40°C ~ +85°C의 케이스 온도 범위에서 작동하며, 1.25Gbps ~ 10.3125Gbps의 단일 채널 전송 속도를 지원합니다.

기능 설명 더욱 컴팩트한 구조 설계: 모듈 높이가 12mm에 불과합니다. 고속 신호 무결성을 위해 최적화된 표면 실장 I/O 핀 풀 메탈 케이스 진동 방지 설계로 넓은 온도 범위 제공 수신 데이터 신호 검출 기능 탑재 +3.3V 단일 전원 공급 장치로만 작동합니다. LC 인터페이스 유형 STRATOS 제품과 완벽하게 호환되는 핀 및 장착 치수

기능 설명 더욱 컴팩트한 구조 설계 - 모듈 높이 12mm에 불과 고속 신호 무결성을 위해 최적화된 표면 실장 I/O 핀 풀 메탈 케이스 진동 방지 설계를 갖춘 군용 등급 온도 범위 수신 데이터 신호 검출 기능 탑재 +3.3V 단일 전원 공급 장치로만 작동합니다. LC 인터페이스 유형 STRATOS 제품과 완벽하게 호환되는 핀 및 장착 치수
