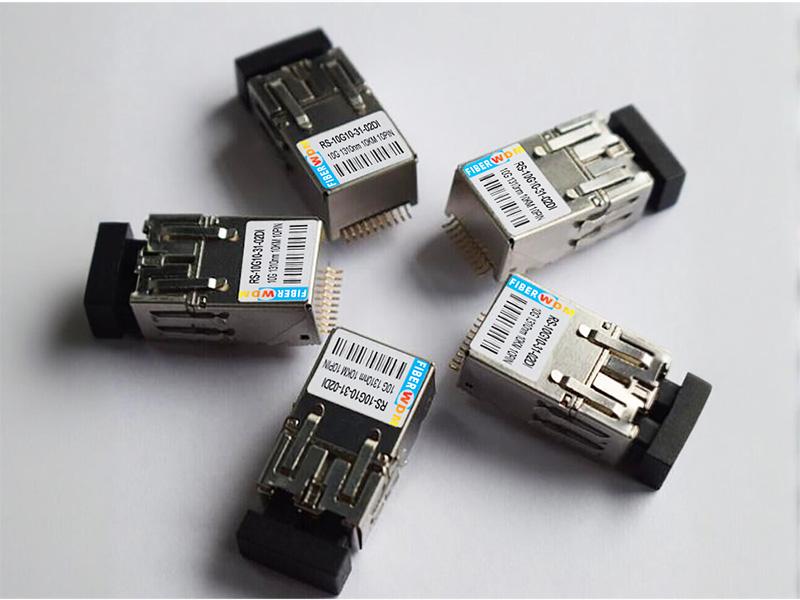

10G 1310nm 10KM 듀얼 파이버 산업용 10PIN 표면 실장 소형 광케이블 트랜시버 RS-10G10-31-10DI
|
기능 설명
|
응용 프로그램
|
설명
RS-10G03-31-10DI 듀얼 파이버 양방향 초소형 광 송수신 모듈은 송신 및 수신 구성 요소를 소형 금속 하우징에 통합하여 전자파 간섭 저항성을 크게 향상시켰습니다.
광 송신부는 고전력 LD를 채택하고, 송신 신호 핀(TD+ 및 TD-)은 CML 인터페이스 표준을 준수합니다.
광 수신기 섹션은 PIN 포토다이오드, 트랜스임피던스가 있는 프리앰프, 제한 증폭기로 구성되며, 수신 신호 핀(RD+ 및 RD-)도 CML 인터페이스 표준을 준수합니다.
신호 감지 핀(SD)은 표준 LVTTL 인터페이스 레벨을 따릅니다. 모듈은 전송 비활성화 핀(TDIS)을 통해 절전 모드로 전환할 수 있습니다.
이 모듈의 핀 구성 및 장착 치수는 STRATOS의 유사 제품과 완벽하게 호환됩니다. 기능 핀, 장착 및 폼 팩터는 사용자 요구 사항에 따라 맞춤 제작이 가능하여 유연한 적용이 가능합니다.
엄격한 선별 및 환경 테스트를 통해 진동, 전자파 간섭, 습도 및 극한 온도에 대한 내구성을 갖춘 모듈의 신뢰성과 적응성을 보장합니다. 의료, 전력, 고지대 및 기타 까다로운 환경에 널리 적합합니다.
이 모듈은 크기가 작고 가벼우며 전체가 금속으로 제작되었으며, 높이가 불과 12mm에 불과해 공간이 제한된 보드나 섀시에 쉽게 설치할 수 있습니다.
모듈 원리 블록 다이어그램
모듈 매개변수
|
절대 최대 정격 |
|||||
|
매개변수 |
상징 |
최소값 |
일반적인 값 |
최대값 |
단위 |
|
보관 온도 |
티에스티지 |
-55 | - | +85 | 섭씨 |
|
납땜 온도 |
티에스올드 |
- | - | +260 | 섭씨 |
|
납땜 시간 |
판매됨 |
- | - | 5 | 에스 |
|
전원 공급 전압 |
비씨씨 |
+3 |
- |
+3.6 |
다섯 |
|
데이터 입력 전압 |
6세 |
-0.5 |
- |
비씨씨 |
다섯 |
|
데이터 입력 전압 |
성병 |
- | - |
2.0 |
다섯 |
|
참고: 1. 모듈은 리플로우 솔더링 장비를 통과할 수 없습니다. 2. 핀 납땜 후에는 분무 세척이 불가능하며, 닦아내는 것만 가능합니다. |
|||||
|
권장 작업 조건 |
|||||
|
매개변수 |
상징 |
최소값 |
일반적인 값 |
최대값 |
단위 |
|
작동 온도 |
고마워 |
-40 |
- |
+85 |
섭씨 |
|
전원 공급 전압 |
비씨씨 |
- | +3.3 | - | 다섯 |
|
차동 입력 전압(피크 대 피크) 전송 |
성병 |
0.2 |
- | 1 | 다섯 |
|
차단 전압을 보내다 |
VTD |
2.0 | - | - | 다섯 |
|
전압 전송을 활성화합니다 |
VTEN |
- | - | 0.8 | 다섯 |
|
신호 수신단자 매칭 |
RL |
- | 50 | - |
옴 |

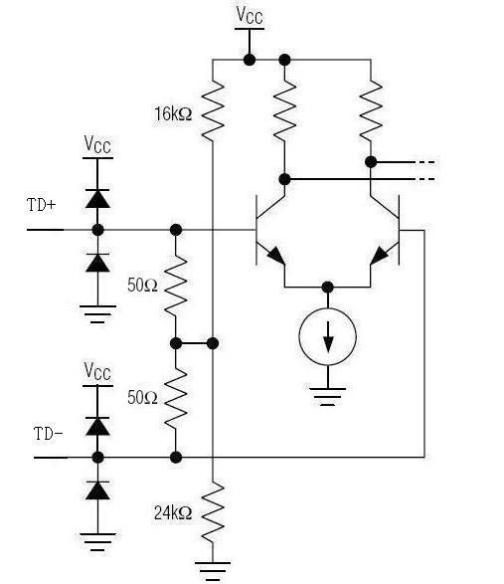

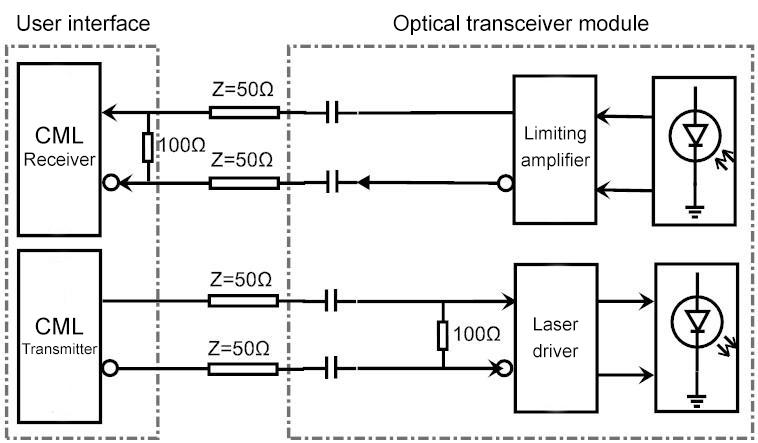

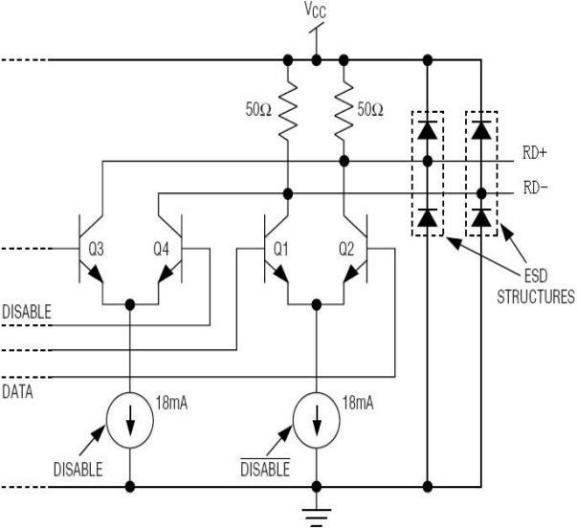

데이터 입력/출력 포트 세부 정보
모듈 성능
|
전송 섹션 테스트 조건: VCCTX=3.3V, TA=25°C, 테스트 모듈 속도=10.3125Gbps, PRBS231-1 |
|||||
|
매개변수 |
상징 |
최소값 |
일반적인 값 |
최대값 |
단위 |
|
데이터 전송 속도 |
비트레이트 |
- |
10.3125Gbps |
- |
- |
|
출력 광전력 |
우편번호 |
-5 | - | +1 |
데시엠 |
|
출력 광파장 |
λ아웃 |
1300 | 1310 | 1320 |
nm |
|
소멸율 |
응급실 |
3 | 5 | - | 데시벨 |
|
입력 전류 |
국제상공회의소(ICC) |
- | 120 | 160 |
엄마 |
|
광 신호의 상승/하강 시간(20%~80%) |
트랜스젠더 |
- | - | 0.1 |
엔에스 |
|
떨림 |
티제이 |
- | - | 80 |
추신 |
|
종료 전압을 보내세요 |
성병 |
2.0 | - |
비씨씨 |
다섯 |
|
전압 전송을 활성화합니다 |
벤 |
- | - | 0.8 | 다섯 |
|
리셉션 섹션 테스트 조건: VCCRX=3.3V, TA=25℃, 테스트 모듈 속도=10.3125Gbps, PRBS231-1 |
|||||
|
매개변수 |
상징 |
최소값 |
일반적인 값 |
최대값 |
단위 |
|
수신 감도 |
에스 |
- | -10 |
데시엠 |
|
|
떨림 |
티제이 |
- | 80 | 추신 | |
|
광 신호의 상승/하강 시간(20%~80%) |
tR,F |
- | 100 | 추신 | |
|
광 변조 진폭 |
오마 |
30 | - | - |
μW |
|
광 입력 파장 범위 |
λIN |
1270 | - | 1355 |
nm |
|
광 반사 손실 |
ORL |
12 | - | - |
데시벨 |
|
입력 전류 |
국제상공회의소(ICC) |
- | 70 | 120 |
엄마 |
|
신호 검출 중재 시간 |
tSDAS |
- | <10 | 50 |
μs |
|
신호 감지 시간 초과 기간 |
TSDDA |
- | <10 | 50 |
μs |
|
신호 감지 실패 중재 레벨 |
SDOFF |
-21 | - |
데시엠 |
|
|
신호 감지 중재 레벨 |
스돈 |
- | -19 |
데시엠 |
|
|
신호 감지 지연 |
하이스 |
2 | 4 |
데시벨 |
|
|
수신 데이터 출력 저레벨 |
VOL-VCC |
-1.810 |
-1.475 |
다섯 | |
|
수신 데이터 출력 고수준 |
VOH-VCC |
-1.165 |
-0.880 |
다섯 | |
핀 정의

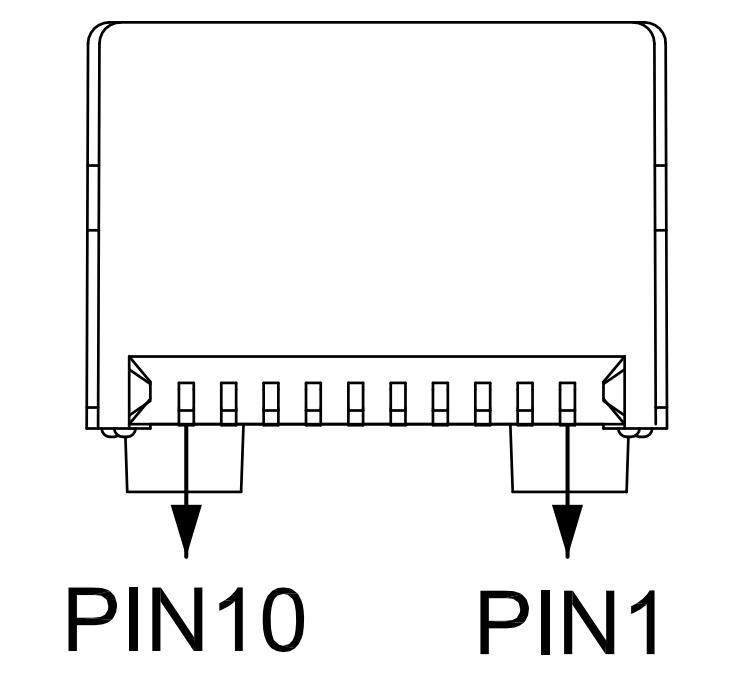

측면 보기
|
핀 |
상징 |
유형 |
설명 |
| 1 |
티디+ |
CML，입력 |
포워드 터미널에 데이터 입력 |
| 2 |
비트엑스 |
공급 |
송신기 접지 |
| 3 |
티디- |
CML，입력 |
데이터 전송을 위한 역방향 입력 |
| 4 |
VCCTX |
공급 |
전원 |
| 5 |
로스 |
LVTTL，출력 |
신호 손실 출력 |
| 6 |
티디스 2 (SCL) 2 |
LVTTL，입력 |
종료 신호 입력 보내기 |
| 7 |
RD+ |
CML, 출력 |
수신된 데이터의 양의 단자 출력 |
| 8 |
제칠일안식일예수재림교단(SDA) |
LVTTL,I/O |
IIC 통신 포트 |
| 9 |
RD- |
CML, 출력 |
수신된 데이터의 역방향 단자 출력 |
| 10 |
에스씨엘 |
LVTTL,I/O |
IIC 통신 포트 |
메모:
2. TX_DISABLE 기능을 사용하는 경우, TDIS 핀을 전원 공급 장치로 끌어올려 이 핀에서 높은 수준을 유지해야 합니다. TX_DISABLE 기능을 사용하지 않는 경우, TDIS 핀을 접지로 끌어내려 이 핀에서 낮은 수준을 유지해야 하며 플로팅 상태로 두어서는 안 됩니다. 그렇지 않으면 모듈이 비정상적으로 작동할 수 있습니다.
[if !supportLists] 3. [끝] DDMI가 있는 제품의 경우 핀 5와 6은 SDA와 SCL입니다.

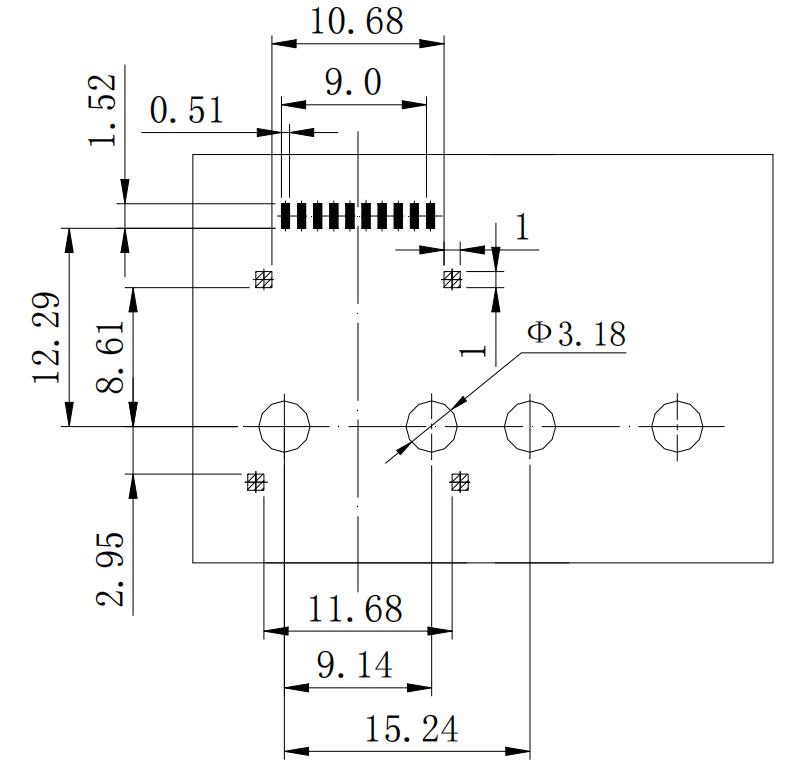

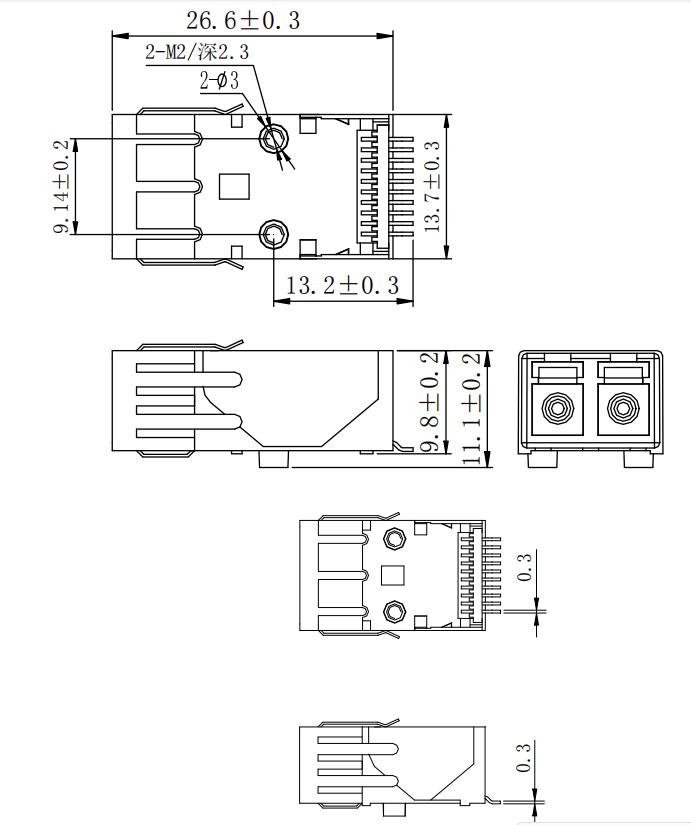

치수 도면(mm) 모듈 설치 다이어그램(상단 보기)(mm)
