Nationally-made special optical modules

/LCC Series Parallel Optical Transceiver Module

Series Parallel LCC Optical Transceiver Module
Series Parallel LCC Optical Transceiver Module

LCC Series Parallel Optical Transceiver Module

LCC 시리즈 병렬 광 트랜시버 모듈은 단거리 고속 데이터 통신 및 광 백플레인, 서버-스토리지 어레이 연결, 레이더 처리 시스템과 같은 병렬 광 상호 연결용으로 설계되었습니다. 컴팩트한 크기, 낮은 전자파, 강력한 간섭 방지 기능을 갖추고 있습니다. 이 모듈은 표준 MT/MPO 피그테일 파이버 인터페이스를 갖춘 LCC(Leadless Chip Carrier) 패키지를 채택했습니다. 작동 온도 범위는 -55°C ~ +85°C이며, 1.25Gbps ~ 10.3125Gbps의 단일 채널 전송 속도를 지원합니다.

지금 문의하십시오
  • 제품 상세 정보

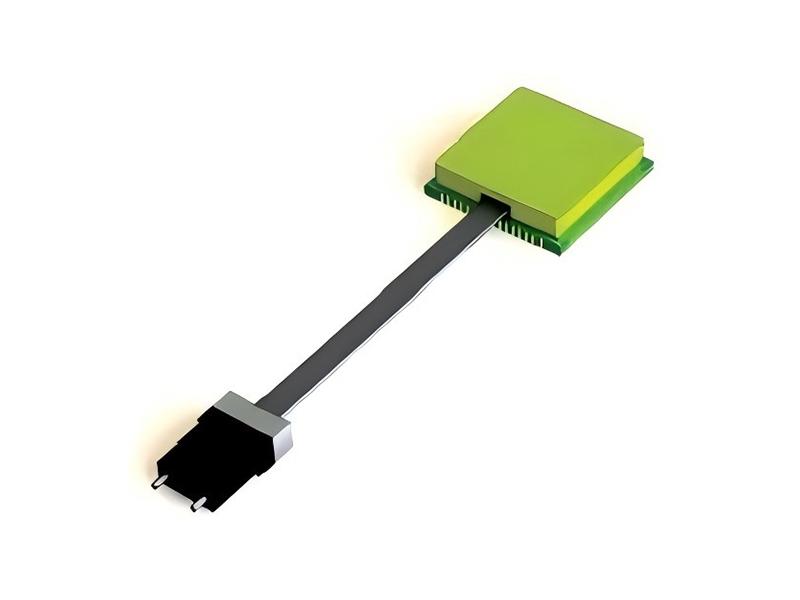

LCC Series Parallel Optical Transceiver Module



Features



  • LCC48/64 package form
  • Ribbon fiber with MT/MPO interface, customizable length per user requirements
  • Low power consumption (<1.8 W)
  • Integrated 850nm VCSEL array on the transmitter side
  • Integrated 850nm photodiode (PD) array on the receiver side
  • I2C serial interface with DDMI (Digital Diagnostic Monitoring Interface)
  • Wide operating temperature range: -55°C to +85°C,
  • excellent parameter consistency



Applications



  • Ethernet and Fibre Channel (FC)
  • Optical backplane transmission
  • Server-to-storage array interconnections



Technical Specifications



Model

Channels

Wavelength

Rate

Tx Power

Rx Sensitivity

Package Structure

Operating Temperature

RLC12R-6GM-85I

12-channel Receiver

850nm

6.25Gbps

－

≤-14dBm

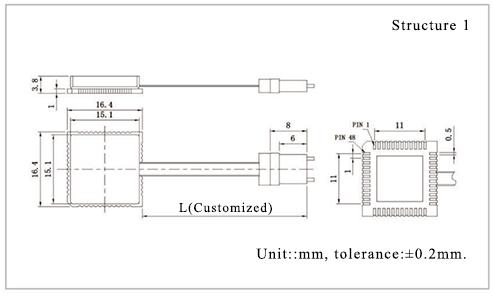

Structure 1

-40～+85℃

-55～+85℃

RLC12R-10GM-85I

850nm

10.3125Gbps

－

≤-11dBm

Structure 1

RLC12T-6GM-85I

12-channel Transmitter

850nm

6.25Gbps

-5～1dBm

－

Structure 1

RLC12T-10GM-85I

850nm

10.3125Gbps

-5～1dBm

－

Structure 1

RLCC4-6GM-85I

4-channel Transceiver

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 1

RLCC4-10GM-85I

850nm

10.3125Gbps

-5～1dBm

≤-11dBm

Structure 1

RLCC8T4R-10GM-85I

8Tx/4Rx Hybrid

850nm

10.3125Gbps

-5～1dBm

≤-11dBm

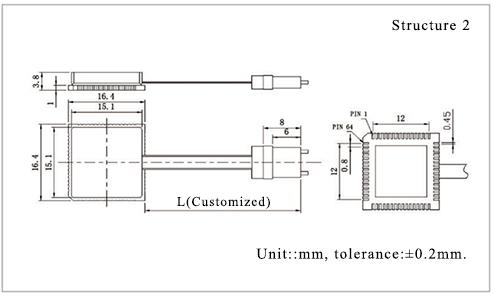

Structure 2



Dimensions
