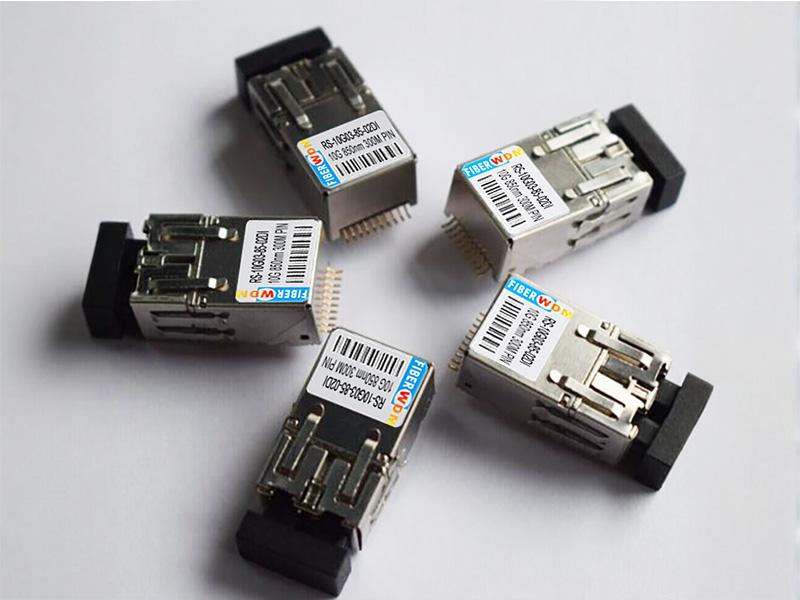

10G 멀티모드 850nm 산업용 10핀 광 모듈
RS-10G03-85-02DI
기능 설명
|
응용 프로그램
|
설명
RS-10G03-85-02DI 듀얼 파이버 양방향 초소형 광 송수신 모듈은 송신 및 수신 구성 요소를 소형 금속 하우징에 통합하여 전자파 간섭 저항성을 크게 향상시켰습니다.
광 송신부는 고전력 LD를 채택하고, 송신 신호 핀(TD+ 및 TD-)은 CML 인터페이스 표준을 준수합니다.
광 수신기 섹션은 PIN 포토다이오드, 트랜스임피던스가 있는 프리앰프, 제한 증폭기로 구성되며, 수신 신호 핀(RD+ 및 RD-)도 CML 인터페이스 표준을 준수합니다.
신호 감지 핀(SD)은 표준 LVTTL 인터페이스 레벨을 따릅니다. 모듈은 전송 비활성화 핀(TDIS)을 통해 절전 모드로 전환할 수 있습니다.
이 모듈의 핀 구성 및 장착 치수는 STRATOS의 유사 제품과 완벽하게 호환됩니다. 기능 핀, 장착 및 폼 팩터는 사용자 요구 사항에 따라 맞춤 제작이 가능하여 유연한 적용이 가능합니다.
엄격한 선별 및 환경 테스트를 통해 진동, 전자파 간섭, 습도 및 극한 온도에 대한 내구성을 갖춘 모듈의 신뢰성과 적응성을 보장합니다. 의료, 전력, 고지대 및 기타 까다로운 환경에 널리 적합합니다.
이 모듈은 크기가 작고 가벼우며 전체가 금속으로 제작되었으며, 높이가 불과 12mm에 불과해 공간이 제한된 보드나 섀시에 쉽게 설치할 수 있습니다.

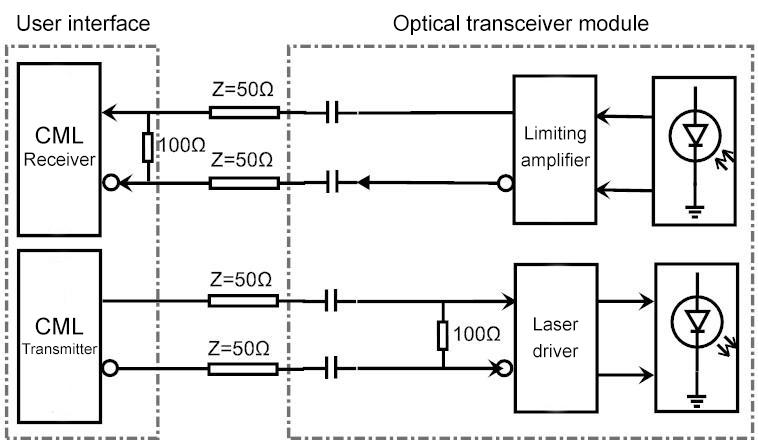

모듈 원리 블록 다이어그램
모듈 매개변수
절대 최대 정격 |
|||||
매개변수 |
상징 |
최소값 |
일반적인 값 |
최대값 |
단위 |
보관 온도 |
티에스티지 |
-55 | - | +85 | 섭씨 |
납땜 온도 |
티에스올드 |
- | - |
+260 |
섭씨 |
납땜 시간 |
판매됨 |
- | - | 5 | 에스 |
전원 공급 전압 |
비씨씨 |
+3 |
- |
+3.6 |
다섯 |
데이터 입력 전압 |
6세 |
-0.5 |
- |
비씨씨 |
다섯 |
차동 입력 전압(피크 대 피크) |
성병 |
- | - |
2.0 |
다섯 |
참고: 1. 모듈은 리플로우 솔더링 장비를 통과할 수 없습니다. 2. 핀 납땜 후에는 분무 세척이 불가능하며, 닦아내는 것만 가능합니다. |
권장 작업 조건 |
|||||
매개변수 | 상징 | 최소값 | 일반적인 값 | 최대값 | 단위 |
작동 온도 |
고마워 |
-40 |
|
+85 |
섭씨 |
전원 공급 전압 |
비씨씨 |
+3.3 |
다섯 | ||
차동 입력 전압(피크 대 피크) 전송 |
성병 |
0.2 |
1 | 다섯 | |
차단 전압을 보내다 |
VTD |
2.0 |
다섯 | ||
전압 전송을 활성화합니다 |
VTEN |
0.8 |
다섯 |
||
신호 수신단자 매칭 |
RL |
50 |
옴 |

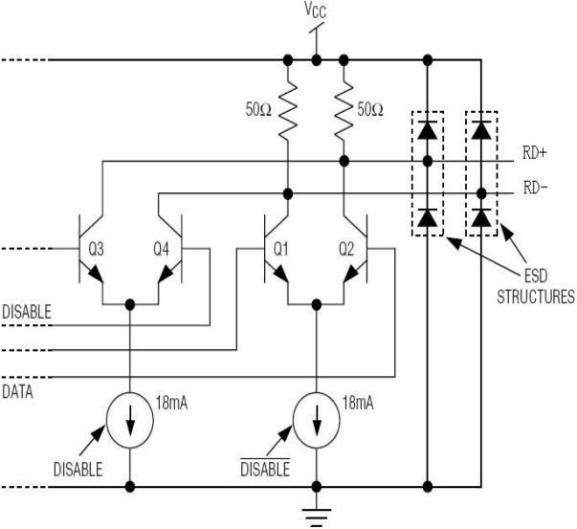

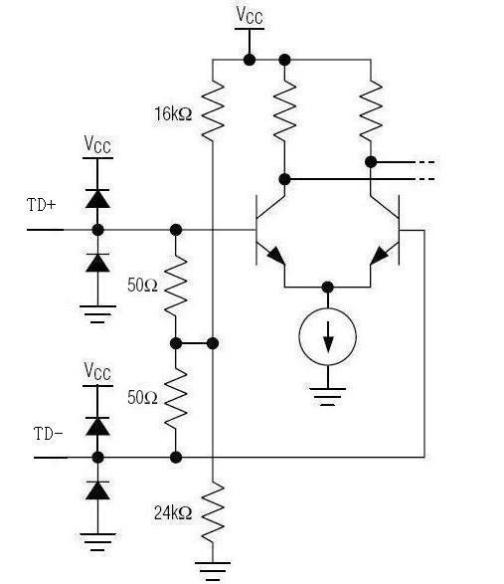

데이터 입력/출력 포트 세부 정보
모듈 성능
전송 섹션 테스트 조건: VCCTX=3.3V, TA=25°C, 테스트 모듈 속도=10.3125Gbps, PRBS31 |
|||||
매개변수 |
상징 |
최소값 |
일반적인 값 |
최대값 |
단위 |
데이터 전송 속도 |
비트레이트 |
- |
10.3125Gbps |
- | - |
출력 광전력 |
우편번호 |
-5 | - | +1 |
데시엠 |
출력 광파장 |
λ아웃 |
840 | 850 | 860 |
nm |
소멸율 |
응급실 |
3 | 5 | - |
데시벨 |
입력 전류 |
국제상공회의소(ICC) |
- | 120 | 160 |
엄마 |
광 신호의 상승/하강 시간(20%~80%) |
트랜스젠더 |
- | - | 0.1 |
엔에스 |
떨림 |
티제이 |
- | - | 80 | 추신 |
종료 전압을 보내세요 |
성병 |
2.0 | - |
비씨씨 |
다섯 |
전압 전송을 활성화합니다 |
벤 |
- | - | 0.8 | 다섯 |
리셉션 섹션 테스트 조건: VCCRX=3.3V, TA=25℃, 테스트 모듈 속도=10.3125Gbps, PRBS31 |
|||||
매개변수 |
상징 |
최소값 |
일반적인 값 |
최대값 |
단위 |
수신 감도 |
에스 | - | - | -10 |
데시엠 |
떨림 |
티제이 |
- | - | 80 |
추신 |
광 신호의 상승/하강 시간(20%~80%) |
tR,F |
- | - | 100 |
추신 |
광 변조 진폭 |
오마 |
30 | - | - |
μW |
광 입력 파장 범위 |
λIN |
840 | - | 860 |
nm |
광 반사 손실 |
ORL |
12 | - | - |
데시벨 |
입력 전류 |
국제상공회의소(ICC) |
- | 70 | 120 |
엄마 |
신호 검출 중재 시간 |
tSDAS |
- |
<10 |
50 |
μs |
신호 감지 시간 초과 기간 |
TSDDA |
- |
<10 |
50 |
μs |
신호 감지 실패 중재 레벨 |
SDOFF |
-21 | - | - |
데시엠 |
신호 감지 중재 레벨 |
스돈 |
- | - | -19 |
데시엠 |
신호 감지 지연 |
하이스 |
2 | - | 4 |
데시벨 |
수신 데이터 출력 저레벨 |
VOL-VCC |
-1.810 |
- |
-1.475 |
다섯 |
수신 데이터 출력 고수준 |
VOH-VCC |
-1.165 |
- |
-0.880 |
다섯 |
핀 정의

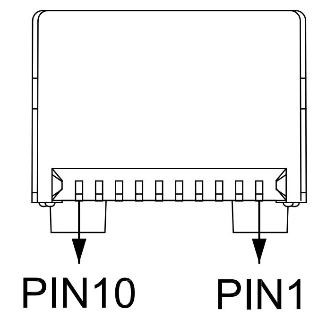

측면 보기
핀 |
상징 |
유형 |
설명 |
1 |
티디+ |
CML,입력 |
포워드 터미널에 데이터 입력 |
2 |
접지 |
공급 |
지면 |
3 |
티디- |
CML,입력 |
데이터 전송을 위한 역방향 입력 |
4 |
VCCTX |
공급 |
전원 |
5 |
로스 |
LVTTL,출력 |
신호 손실 출력 |
6 |
디스 |
LVTTL,입력 |
종료 신호 입력 보내기 |
7 |
RD+ |
CML, 출력 |
수신된 데이터의 양의 단자 출력 |
8 |
제칠일안식일예수재림교단(SDA) |
LVTTL,I/O |
IIC 통신 포트 |
9 |
RD- |
CML, 출력 |
수신된 데이터의 역방향 단자 출력 |
10 |
에스씨엘 |
LVTTL,I/O |
IIC 통신 포트 |
참고: 2. TX_DISABLE 기능을 사용하는 경우, TDIS 핀을 전원 공급 장치로 끌어올려 이 핀에서 높은 수준을 유지해야 합니다. TX_DISABLE 기능을 사용하지 않는 경우, TDIS 핀을 접지로 끌어내려 이 핀에서 낮은 수준을 유지해야 하며 플로팅 상태로 두어서는 안 됩니다. 그렇지 않으면 모듈이 비정상적으로 작동할 수 있습니다.

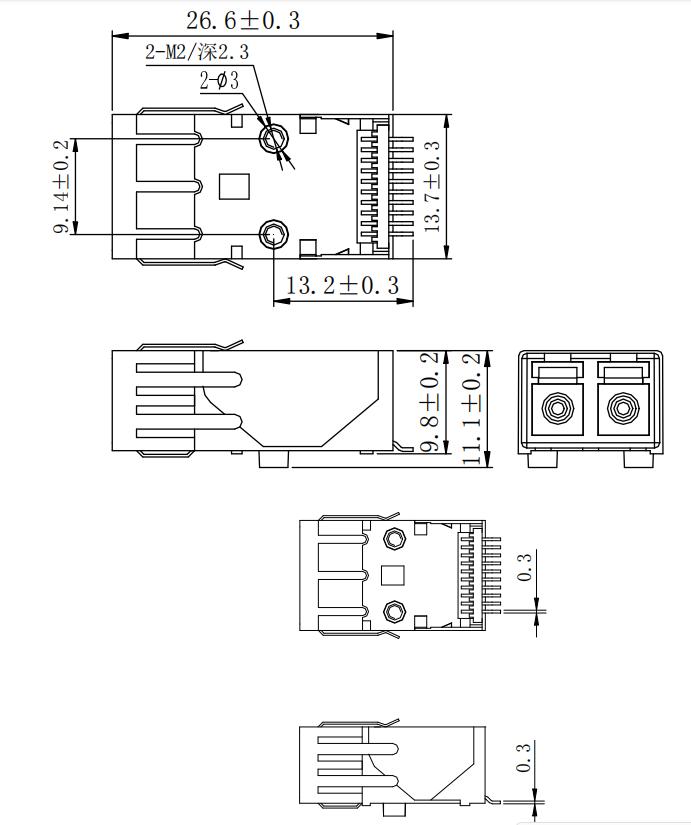

치수 도면(mm)
모듈 설치 다이어그램(상단 보기)(mm)

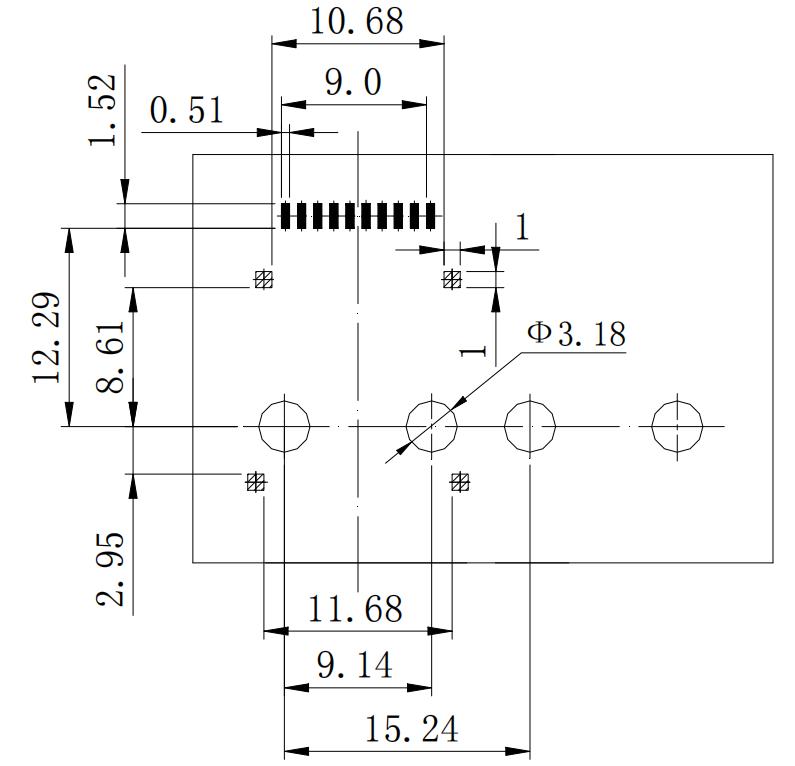

PCB 장착 치수 도면 (그림에 표시된 해칭 영역에는 배선이 허용되지 않습니다)

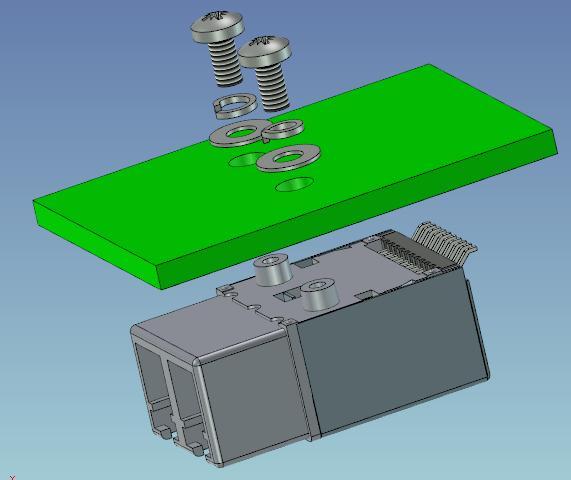

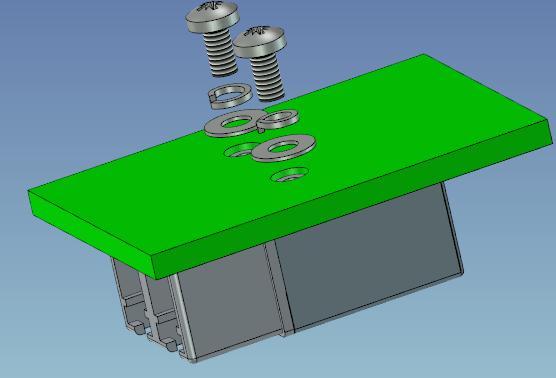

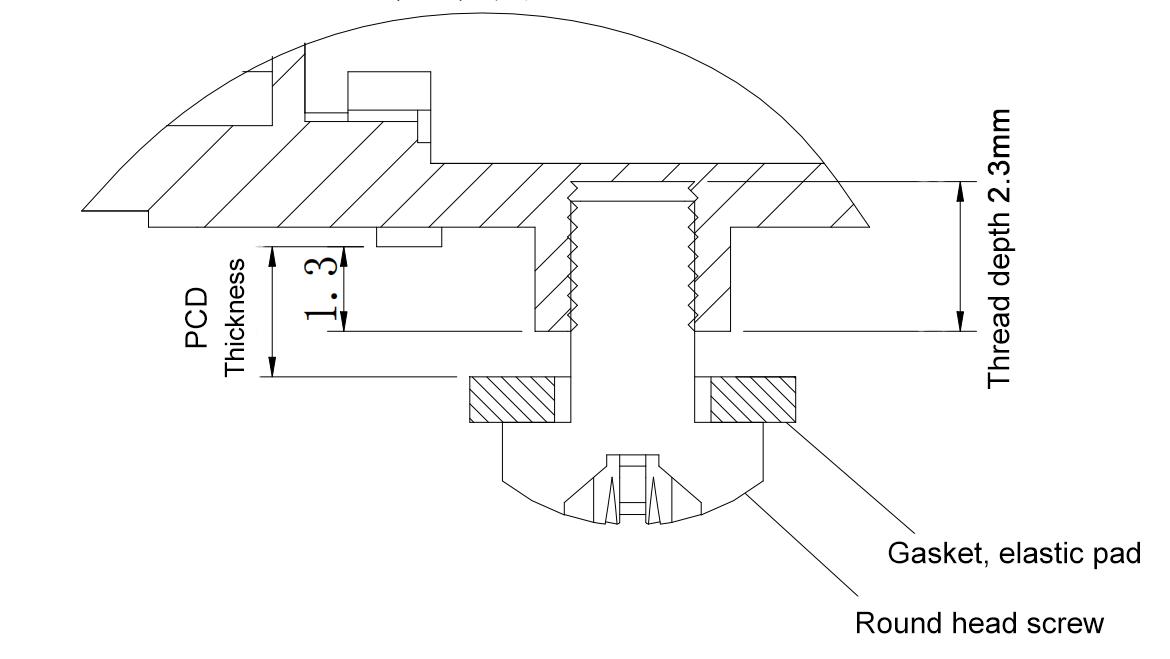

모듈 설치 다이어그램

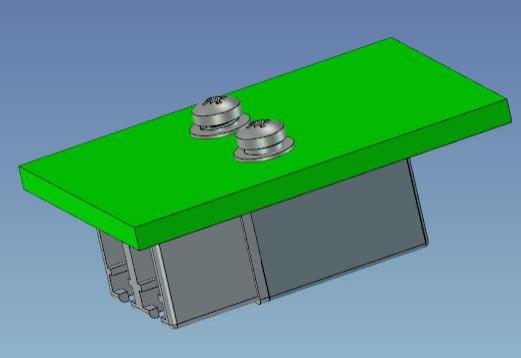

모듈 설치 다이어그램
모듈 설치에 선택된 나사, 와셔, 스프링 와셔의 사양과 수량은 모듈 나사 설치 표에서 확인할 수 있습니다.
예: PCB 두께가 2.0mm인 경우 장착 구멍당 M2x4mm 둥근 머리 나사 1개 + φ2 와셔 1개 + φ2 스프링 와셔 1개를 선택합니다.
PCB 두께가 1.6mm인 경우 장착 구멍당 M2x3mm 둥근 머리 나사 1개 + φ2 와셔 1개 + φ2 스프링 와셔 1개를 선택하세요.
모듈 나사 설치 테이블 |
|||||||
아니요. |
PCB 보드 두께 |
나사 |
세탁기 |
스프링 와셔 |
|||
명세서 |
수량 |
명세서 |
수량 |
명세서 |
수량 | ||
1 |
1.6 |
둥근 머리 M2×3mm |
1 |
φ2 |
1 |
φ2 |
1 |
2 | 2.0 |
둥근 머리 M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
3 | 2.2 |
둥근 머리 M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
4 | 2.5 |
둥근 머리 M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
주문 정보
부품 번호 |
제품 설명 |
RS-10G03-85-02DI |
듀얼 파이버 10G 멀티모드 850nm 300m 산업용 10핀 미니 광 트랜시버 모듈 |
