Nationally-made special optical modules

/12핀 미니 단일 채널 광 모듈

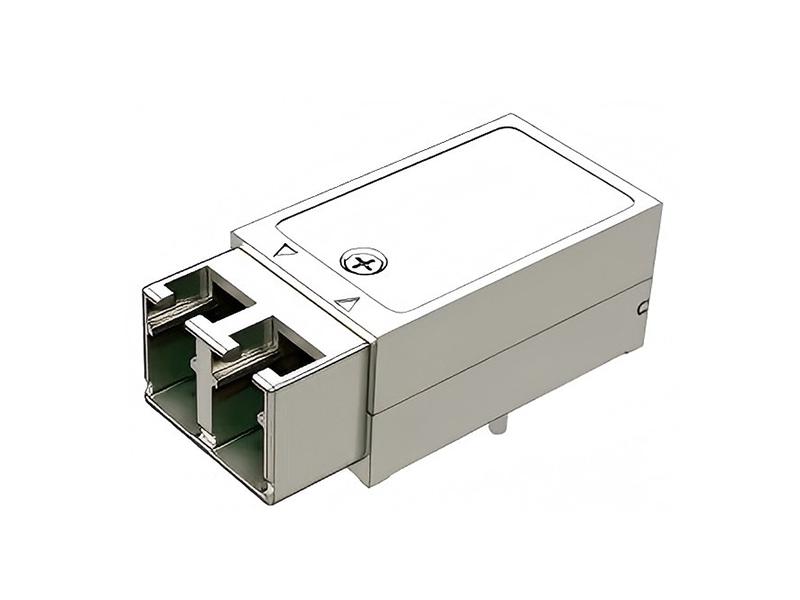

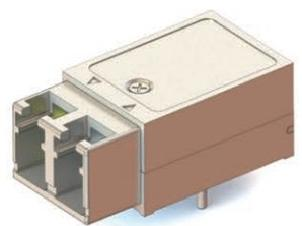

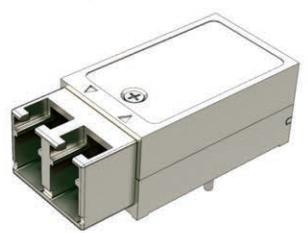

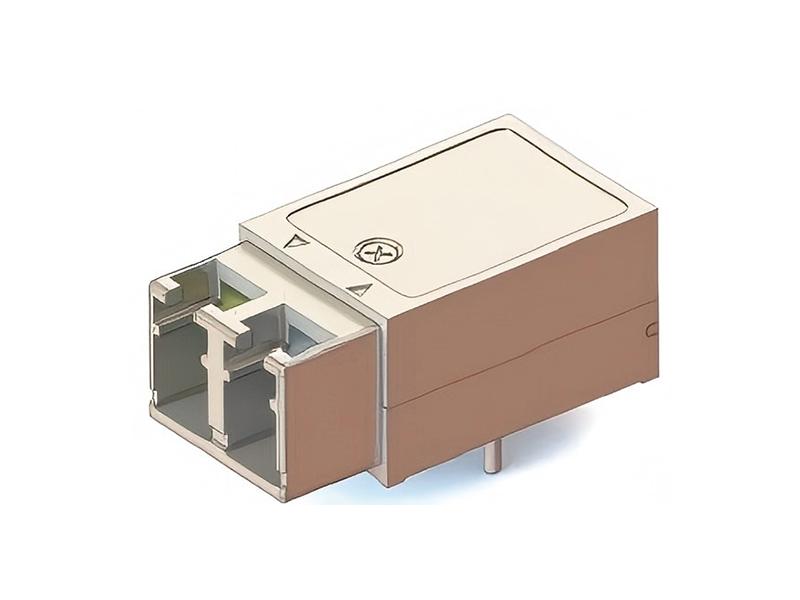

12PIN Mini Single-Channel Optical Module
12핀 미니 단일 채널 광 모듈 12핀 미니 단일 채널 광 모듈

12핀 미니 단일 채널 광 모듈

The 12PIN mini single-channel optical module is designed for optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, and switches. It features a 12PIN pin header with an I2C management interface and optimized signal pin design. It operates at wavelengths of 850nm/1310nm/1550nm, with a temperature range of -40°C to +85°C, supporting rates from 1.25Gbps to 10.3125Gbps.

지금 문의하십시오
  • 제품 상세 정보

12PIN Mini Single-Channel Optical Module



Features



  • Compact size, full-metal casing, anti-vibration design
  • Supports up to 10.3125 Gbps
  • 12PIN pin header interface
  • Low power consumption (<1 W)
  • Wide operating temperature range: -40°C to +85°C
  • I2C interface with DDMI digital diagnostics



Applications



  • Ethernet, SONET/SDH/FC
  • Switches
  • Digital radar arrays
  • Optical backplane transmission



Technical Specifications



Model

Channels

Wavelength

Rate

Tx Power

Rx Sensitivity

Package Structure

Operating Temperature

RM12-6GS10-31I

Single-mode, Dual-fiber Bidirectional

1310nm

6.25Gbps

-5～3dBm

≤-14dBm

Structure 1

-40～+85℃

RM12-10GS10-31I

1310nm

10.3125Gbps

-5～3dBm

≤-11dBm

Structure 1

RM12-6GS10-55I

1550nm

6.25Gbps

-5～3dBm

≤-14dBm

Structure 1

RM12-10GS10-55I

1550nm

10.3125Gbps

-5～3dBm

≤-11dBm

Structure 1

RM12-6GS10-XXI

CWDM

Dual-fiber Bidirectional

ITU-T G.694.2 compliant

6.25Gbps

-5～3dBm

≤-14dBm

Structure 1

RM12-10GS10-XXI

 10.3125Gbps

-5～3dBm

≤-11dBm

Structure 1

RM12-6GM03-85I

Multi-mode, Dual-fiber Bidirectional

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 2

RM12-10GM03-85I

850nm

10.3125Gbps

-5～1dBm

≤-11dBm

Structure 2

RM12-10G-85M5531S-I

Single/Multi-mode Hybrid, Dual-fiber Bidirectional

850nm T

1550/1330nm R

10.3125Gbps

-5～2dBm

≤-18dBm

Structure 2

RM12-10G-31S85M-I

1310nm T

850nm R

10.3125Gbps

-5～3dBm

≤-11dBm

Structure 2

RM12-10G-XXC85M-I

CWDM wavelengths  T

850nm R

10.3125Gbps

-5～3dBm

≤-11dBm

Structure 2

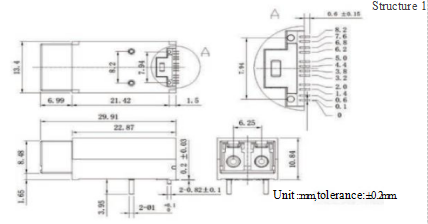

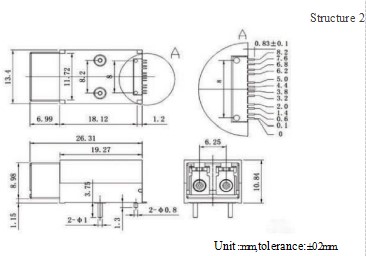

Dimensions
