증폭 기능이 있는 고속 검출기

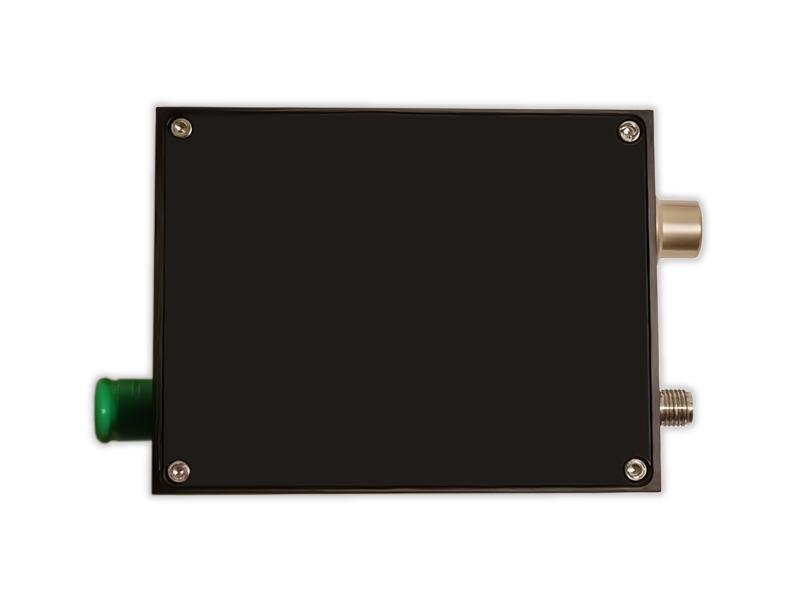

Fiberwdm은 국내 고객의 완전 국산화 고속 광검출기(PD) 제품 수요를 충족하기 위해 약 2년간의 연구개발 및 최적화를 거쳐 18GHz와 40GHz를 초과하는 대역폭을 가진 두 가지 고속 PD 제품을 개발했습니다. 18GHz PD는 상승 시간이 20ps 미만이고, 40GHz PD는 8.5ps 미만입니다. 이 제품들은 Finisar, Thorlabs 등의 유사 수입 제품과 비교하여 응답성이 낮지 않으며, 테일 진동 또한 잘 제어됩니다. 이 고속 검출기 시리즈는 트랜스임피던스 증폭기(TIA)를 포함하지 않으며 매우 낮은 잡음을 특징으로 합니다. 고속 통신 시스템 및 펨토초 레이저 시스템 테스트에 사용할 수 있으며, 비용 효율적인 완전 국산화 제품입니다. Fiberwdm이 독자적으로 개발한 선형 전원 공급 장치는 과학 연구 응용 분야의 고속 검출기의 요구 사항을 완벽하게 충족할 수 있습니다.

HSPD4040 고속 검출기 모듈은 디지털 및 아날로그 애플리케이션 모두에 적합하도록 설계되었습니다. 이 모듈에는 1250~1650nm의 응답 파장을 갖는 InGaAs PIN 포토다이오드와 필요한 매칭 전자 장치가 포함되어 있습니다. HSPD4040은 최대 40GHz의 대역폭을 제공합니다. 이 모듈은 +5V에서 작동합니다. 표준 단일 모드 9/125μm 광섬유 입력을 준수합니다. RF 출력 포트는 50Ω 임피던스에 맞춰진 2.92mm 커넥터입니다. HSPD4040은 밀폐형이며 무게는 20g 미만입니다. ROHS 2.0 인증을 받았습니다.

4ch(8waves) DWDM MUX/DEMUX는 청색 및 적색(R/B) 필터를 탑재하고 있으며, 쌍으로 사용되며, FIBERWDM에서 설계되었으며, A면에서 파장은 RX C21~C24, TX C45~C48입니다. B면에서 파장은 RX C45~C48, TX C21~C24입니다. 이를 DWDM 증폭기 및 DCM 장치와 결합하면 4ch DWDM 전송 시스템은 하나의 파이버에서 장거리 전송을 지원할 수 있습니다. LGX 박스 플러그인 방식으로 설계되어 4슬롯 1U 랙에 플러그인할 수 있으며, 최대 용량은 시스템에서 4*4채널을 지원합니다.

위업ures 4개의 이중 채널 송신기 및 수신기 통합 CWDM LD 및 PD 어레이 LC/UPC 연결 인터페이스 호환 단일 +3.3V 전원 공급 장치 DDM 기능 구현 핫 플러그 ​​가능 QSFP56 폼 팩터 전송 길이 최대 2km 낮은 전력 손실:<6.5w 국제 1등급 레이저 안전 인증 작동 온도 범위: 0℃ ~ +70℃ ROHS10 준수                                                                                                응용 200GBASE-FR4 이더넷 스위치 및 라우터 연결 데이터 센터 기타 200G 상호 연결 요구 사항. 표준 IEEE 802.3cd CMIS 개정판 4.0 OIF-CEI-04.0 56G-VSR-PAM4 IEEE 802.3bs Annex120E SFF-8024 개정판 4.6 SFF-8679 Rev1.8 SFF-8665 Rev1.9

기능적 특성 10/100/1000Mbps 적응형 RJ45 포트 위쪽 포트 중 하나는 1000Mbps SFP 파이버 포트입니다. 자동 포트 전환(자동 MDI/MDIX) 흐름 제어 모드: 전이중은 IEEE 802.3x 표준을 채택하고 반이중은 배압 표준을 채택합니다. IEEE 802.310Base-T 및 IEEE 802.3u 100/1000Base-TX 표준을 준수합니다. 저장 및 전달 전환 메커니즘이 채택되었습니다. 라인 속도는 64~9000 프레임 길이 범위에서 사용 가능

지원 하나 100g 서비스 전송, 변환 1 100g 서비스 광 신호를 하나의 DWDM 표준 파장 광 신호

The 10PIN miniature single-channel optical module is primarily used in optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, switches, and other digital fiber communication fields. It features a compact size, vibration resistance, and anti-interference capabilities. The module adopts an all-metal structure with a 10PIN pin header as the electrical interface. It integrates a single-channel optical transmitter and receiver, operating at wavelengths of 850nm/1310nm/1550nm. The operating temperature ranges from -40°C to +85°C, supporting single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

The QSFP28 PSM4 is a Four-Channel, Pluggable, Parallel, Fiber-Optic QSFP28 Transceiver for 100G Ethernet  Applications. The QSFP28 full-duplex optical module offers 4 independent transmit and receive channels, each capable of 26Gbps operation for an aggregate data rate of 104Gbps 2km using single mode fiber. These modules are designed to operate over single mode fiber systems using  DFB laser array. An optical fiber ribbon cable with an MPO/MTPTM connector can be plugged into the QSFP28 module receptacle. QSFP28 PSM4 is one kind of parallel transceiver which provides increased port density and total system cost savings.
