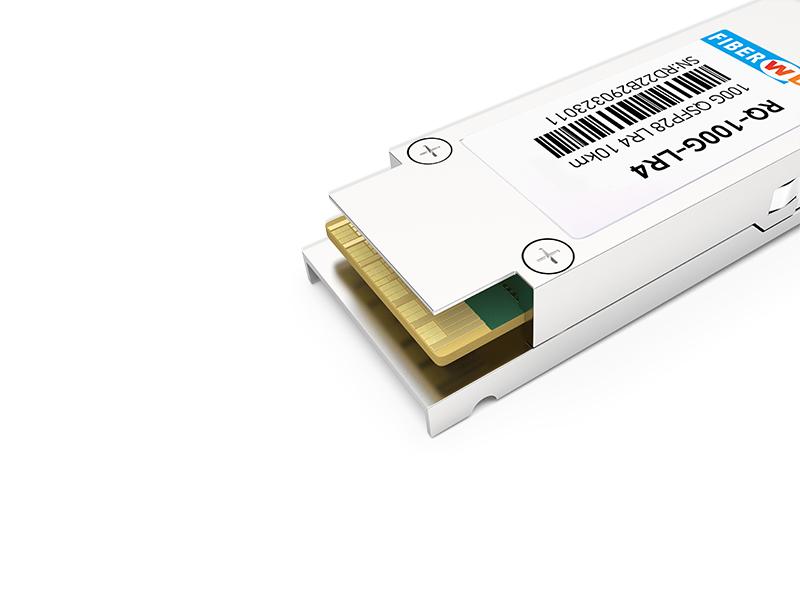

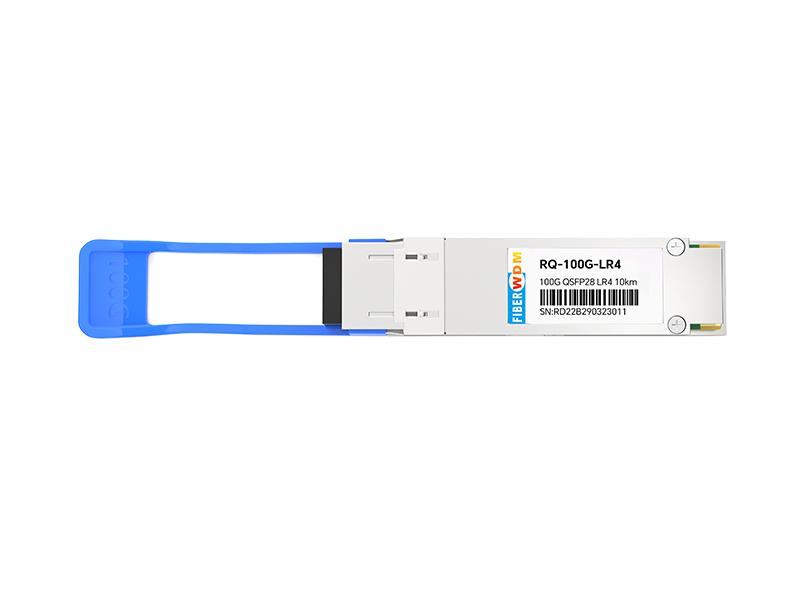

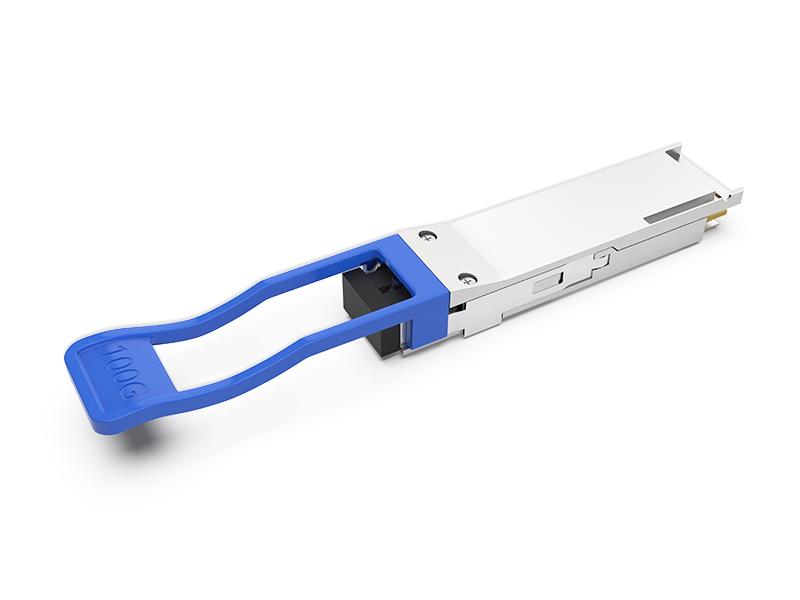

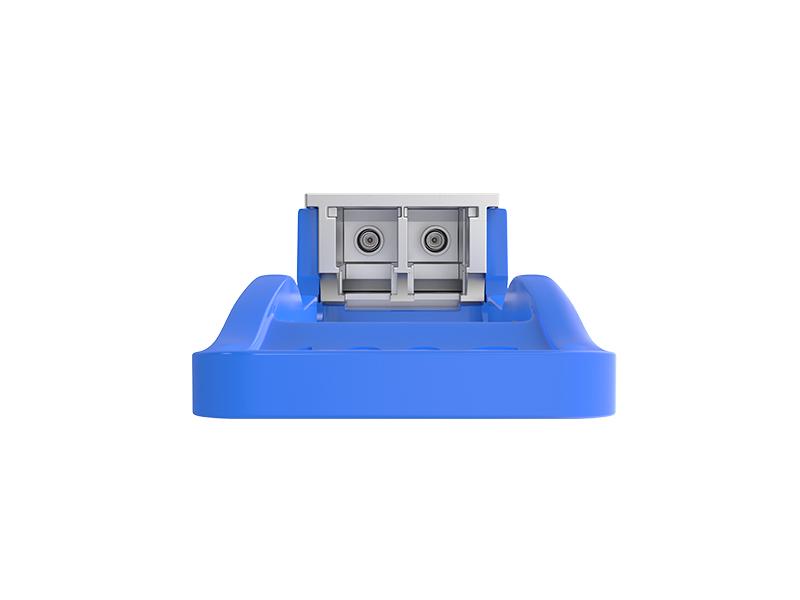

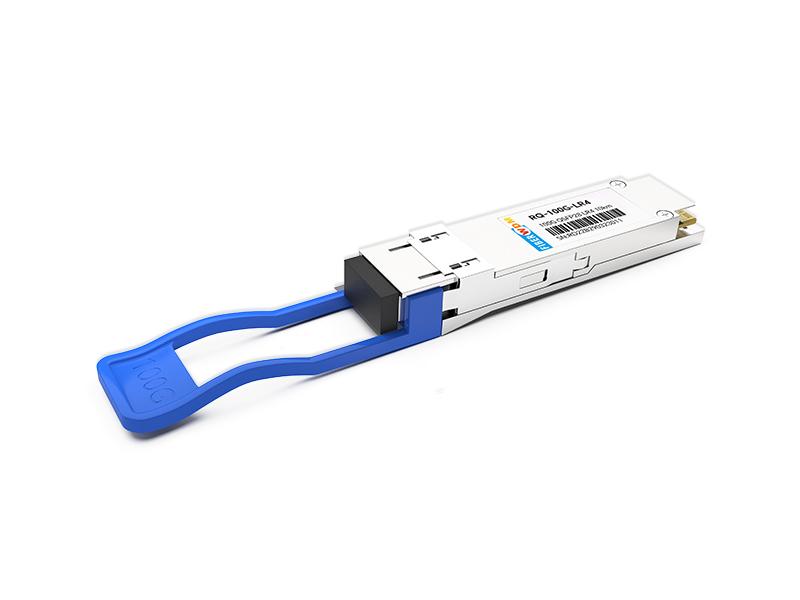

100G QSFP28 LR4 1310nm 10km LC 광 트랜시버

매개변수

상징

최소

전형적인

최대

단위

보관온도

TS

-40

+85

°C

전원 전압

VCCT, R

-0.5

4

V

상대습도

RH

0

85

%

매개변수

상징

최소

전형적인

최대

단위

케이스 작동 온도

TC

0

+70

°C

전원 전압

VCCT, R

+3.13

3.3

+3.47

V

공급 전류

ICC

1100

1500

엄마

전력 소모

PD

5

여

매개변수

상징

분

보통

최대

단위

메모

채널당 데이터 전송률

-

25.78125

Gbps

27.9525

전력 소비

-

3.6

5

여

공급 전류

Icc

1.1

1.5

ㅏ

제어 I/O 전압 - 높음

VIH

2.0

Vcc

V

제어 I/O 전압-낮음

빌

0

0.7

V

채널 간 스큐

TSK

35

추신

RESETL 기간

10

우리를

RESETL 선언 해제 시간

100

ms

전원 켜기 시간

100

ms

송신기

단일 종단 출력 전압 허용 오차

0.3

Vcc

V

1

공통 모드 전압 허용 오차

15

mV

입력 차동 전압 전송

VI

150

1200

mV

입력 차이 임피던스 전송

진

85

100

115

데이터 종속 입력 지터

디제이

0.3

UI

수화기

단일 종단 출력 전압 허용 오차

0.3

4

V

수신 출력 차이 전압

보

370

600

950

mV

Rx 출력 상승 및 하강 전압

Tr/Tf

35

추신

1

총 지터

티제이

0.3

UI

매개변수

상징

분

보통

최대

단위

참조

송신기

파장 할당

L0

1294.53

1295.56

1296.59

nm

L1

1299.02

1300.05

1301.09

nm

L2

1303.54

1304.58

1305.63

nm

L3

1308.09

1309.14

1310.19

nm

사이드 모드 억제 비율

SMSR

30

-

-

dB

총 평균 발사력

PT

-4

-

8.3

dBm

평균 런치 파워, 각 레인

-4

-

4.5

dBm

두 레인(OMA) 간의 발사력 차이

-

-

6.5

dB

광 변조 진폭, 각 레인

오마

-4

4.5

dBm

OMA에서 각 레인에서 TDP(Transmitter and Dispersion Penalty)를 뺀 전력 실행

-4.8

-

dBm

TDP, 각 레인

TDP

2.2

dB

소광율

어

4

-

-

dB

송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3}

{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}

광학 반사 손실 허용 오차

-

-

20

dB

평균 Launch Power OFF 송신기, 각 레인

포프

-30

dBm

상대 강도 노이즈

린

-128

dB/Hz

1

광학 반사 손실 허용 오차

-

-

12

dB

수화기

손상 임계값

THd

3.3

dBm

1

채널당 등가 감도

Rxsens

-10.6

dBm

1

수신기 입력의 평균 전력, 각 레인

아르 자형

-10.6

0

dBm

RSSI 정확도

-2

2

dB

수신기 반사율

수신

-26

dB

수신기 전원(OMA), 각 레인

-

-

3.5

dBm

LOS 주장 취소

손실

-15

dBm

로스 주장

로사

-25

dBm

로스 히스테리시스

로스

0.5

dB
