FIBERWDM에서 설계한 단일 광섬유 8채널(16파장) O-밴드 DWDM MUX/DEMUX는 완전 수동형 DWDM 장치로, 낮은 삽입 손실(파장 포트 < 4.8dB)을 지원합니다. 사용 파장은 1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm이며, 단일 광섬유에서 8채널 전송을 지원합니다.

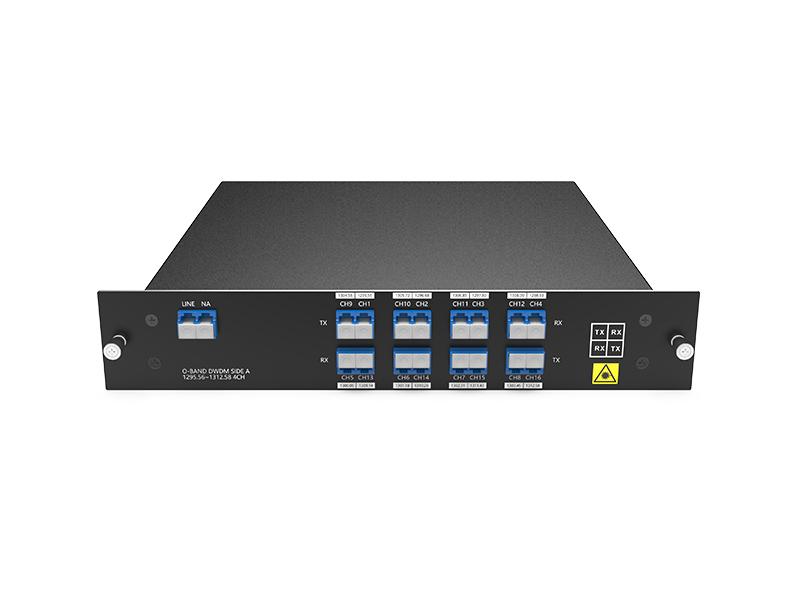

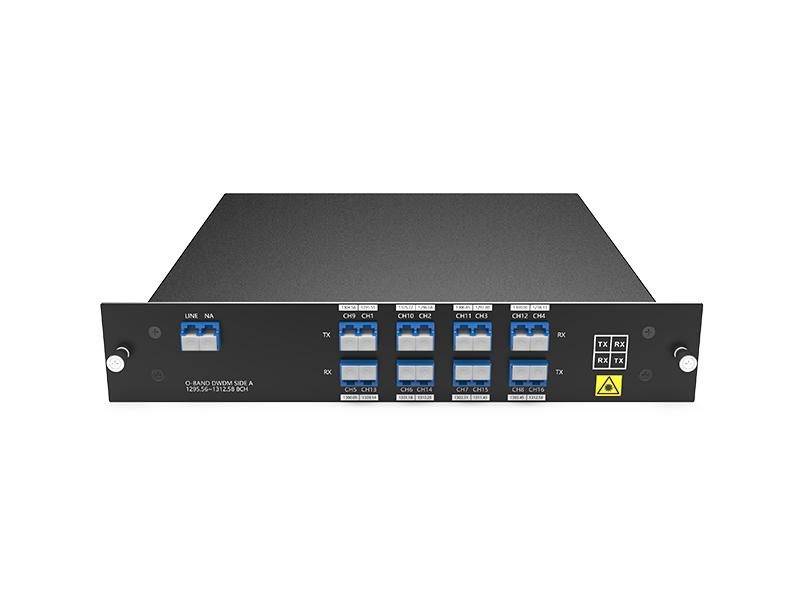

단일 광섬유 8채널(16파장) O-밴드 DWDM 멀티플렉서/디멀티플렉서, LC/UPC, LGX 박스

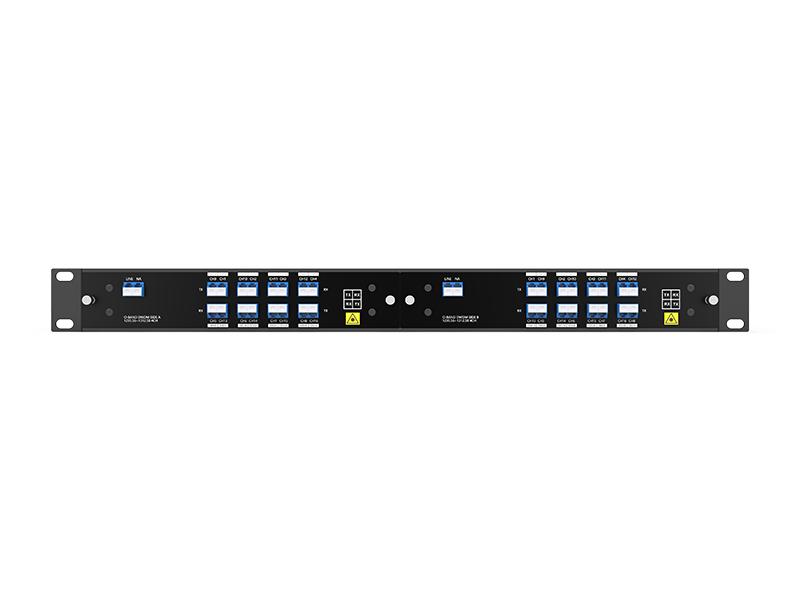

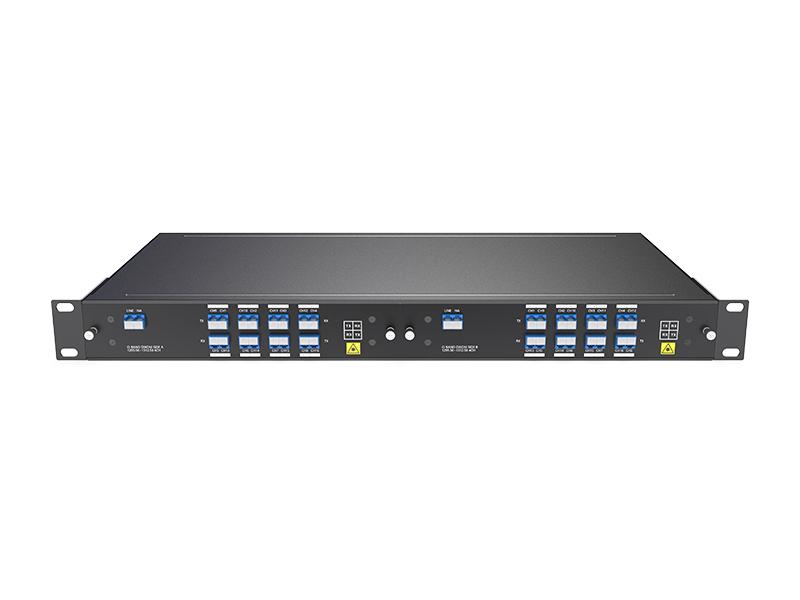

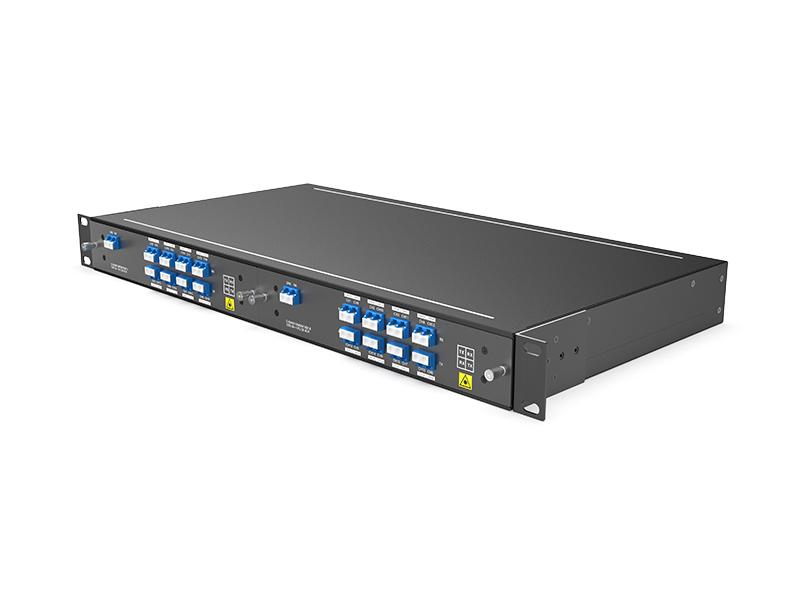

2개의 슬롯이 있는 1U 랙

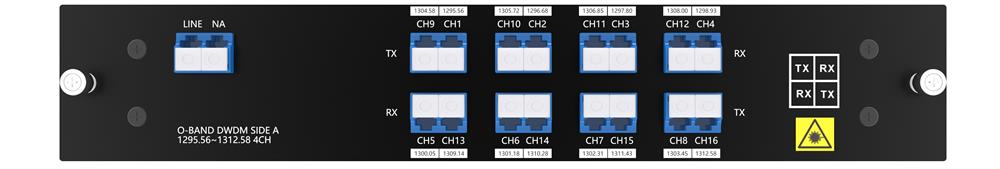

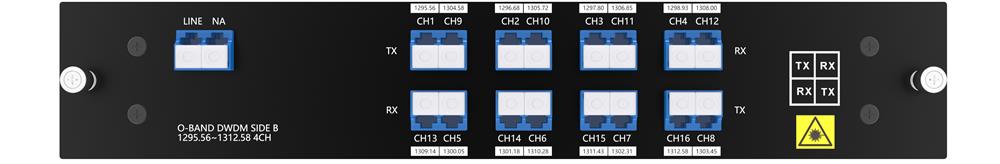

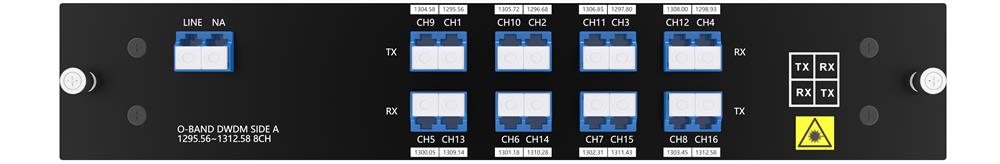

제품 패널

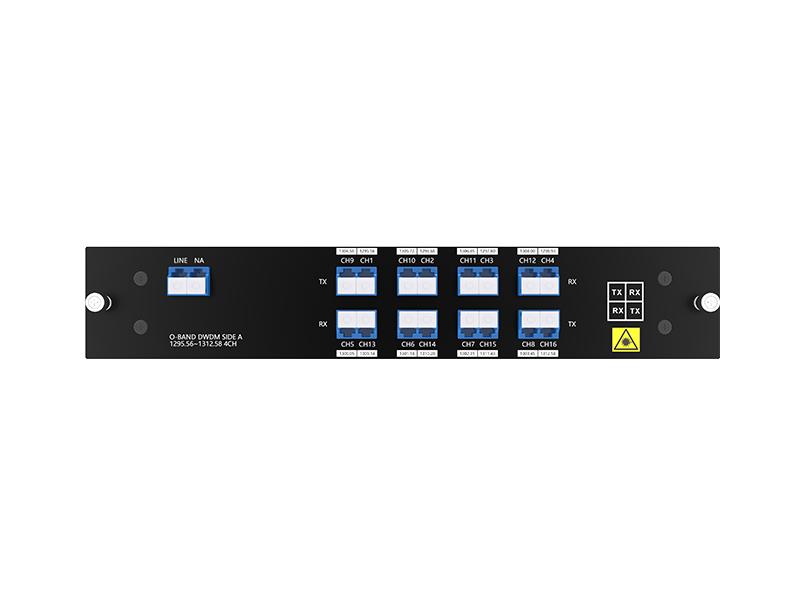

8채널 O-밴드 DWDM 단일 광섬유 수신(1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm)
TX (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm) 측면 A

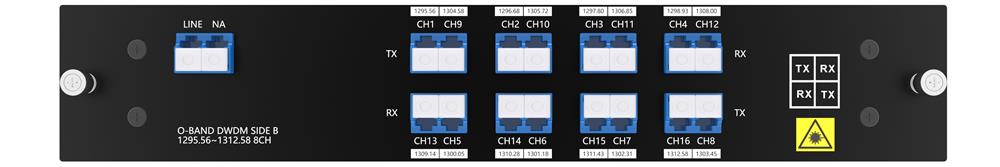

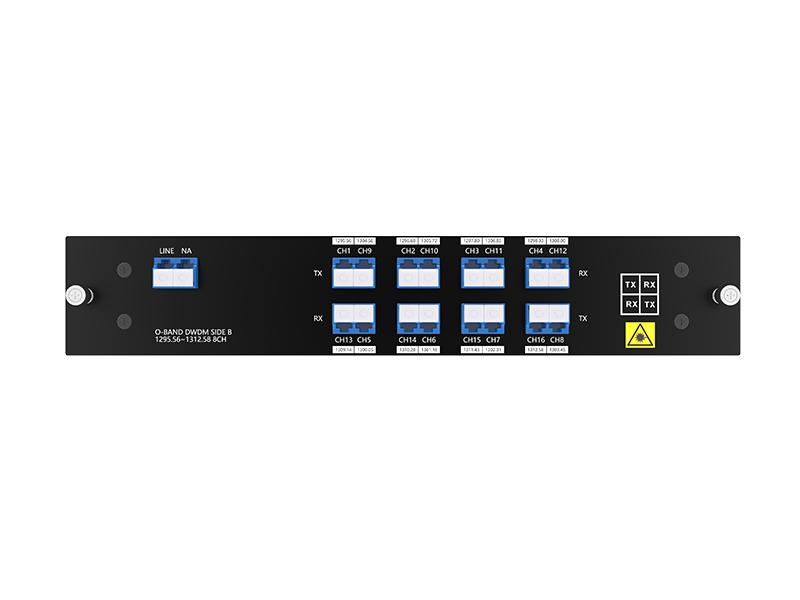

8채널 O-밴드 DWDM 단일 광섬유 수신(1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm)
TX (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm) 측면 B

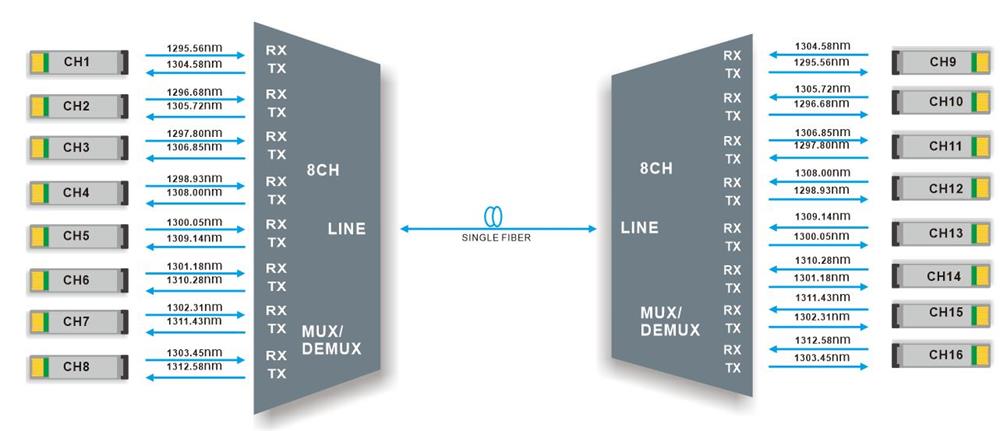

라인 링크
8채널 O-밴드 DWDM 멀티플렉서/디멀티플렉서/단일 광섬유 전송
8채널 O-밴드 DWDM MUX/DEMUX는 하나의 광섬유에서 8개 채널의 서로 다른 비즈니스를 지원하여 지점 간 전송을 가능하게 합니다.
이 기술은 방송 및 TV, IDC, 금융, 정부, 클라우드, 대규모 데이터 및 기타 산업 분야에서 활용됩니다.
제품 사양
| 작업 파장 | 1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/ 1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm | 작동 파장 | 1260~1360nm |
| 채널 통과대역 | ±0.11nm | 기술 | TFF(박막 필터) |
| 삽입 손실 | ≤ 4.8dB | 삽입 손실 온도 민감도 | ≤ 0.5dB |
| 반환 손실 | ≥ 45dB | 방향성 | ≥ 45dB |
|
편광 모드 분산 |
≤ 0.2ps | 편광 의존 손실 | ≤ 0.2dB |
| 채널 분리 |
인접 소음 ≥25dB
인접하지 않은 경우 ≥ 35dB |
온도 |
작동 온도 범위: -40°C ~ 85°C 보관 온도: -40~85°C |
| 순중량 |
LGX 박스: 0.5kg 2슬롯 1U 랙: 1.5kg |

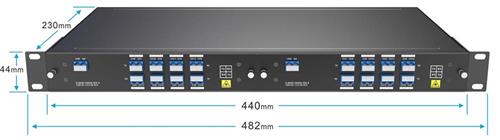

크기 (높이x너비x깊이) |

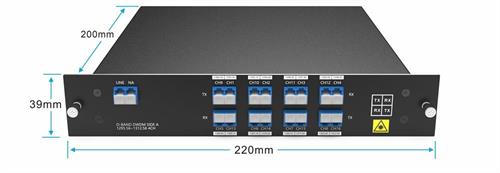

LGX 박스: 220*200*39mm 1U 랙: 44*440*230mm |
참고: 커넥터가 포함된 사양입니다.

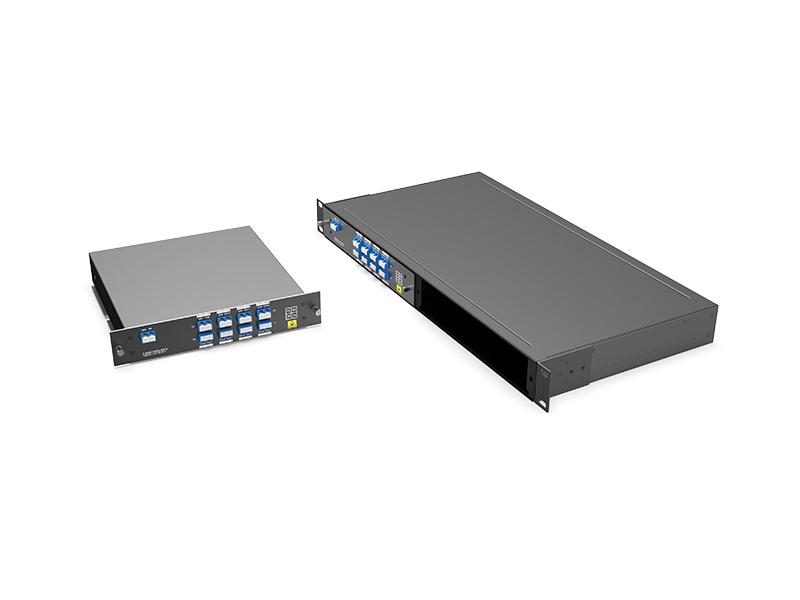

패키지 정보

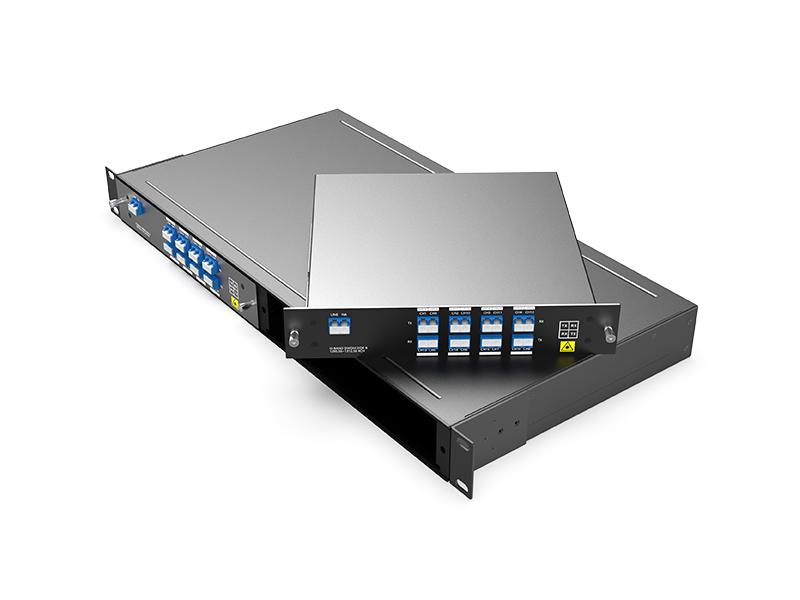

LGX BOX 플러그인 2슬롯 1U 랙 (LGX BOX용 2슬롯 1U 랙)
주문 정보
| 제품 번호 | 제품 설명 |
| OMD16-LGX01-1310A |
O-밴드 DWDM 멀티플렉서/디멀티플렉서 8채널 16파장 수신(1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm) TX ( 1304.58/1305.72/ 1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm ), 단일 광섬유, LC/UPC, LGX 박스, A면 |
| ODD16-LGX01-1310B |
O-밴드 DWDM 멀티플렉서/디멀티플렉서 8채널 16파장 수신(1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm) TX ( 1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm ), 단일 광섬유, LC/UPC, LGX 박스, B면 |
| 1U02-2LGX | 19인치 1U 랙 (LGX 플러그인 박스용 슬롯 2개 포함), 440*230*44mm |
참고: 맞춤 디자인을 지원합니다. 이메일로 문의해 주세요.
