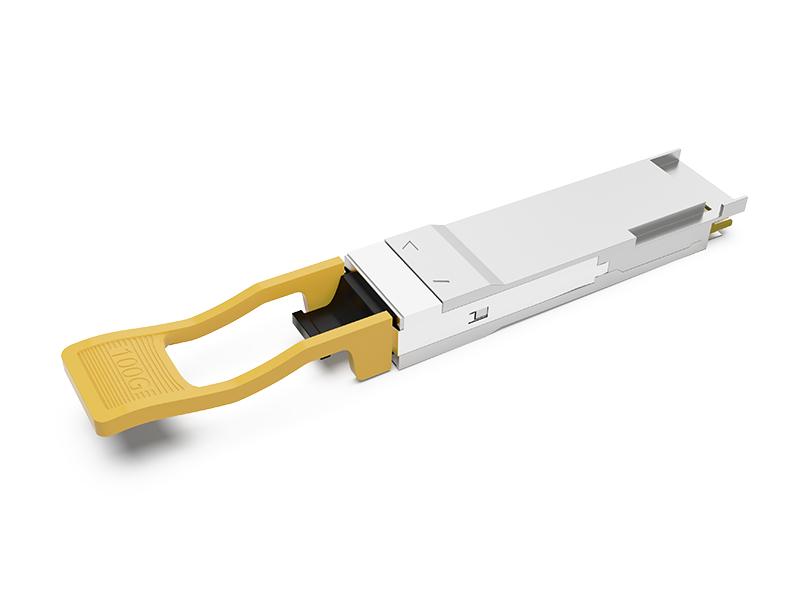

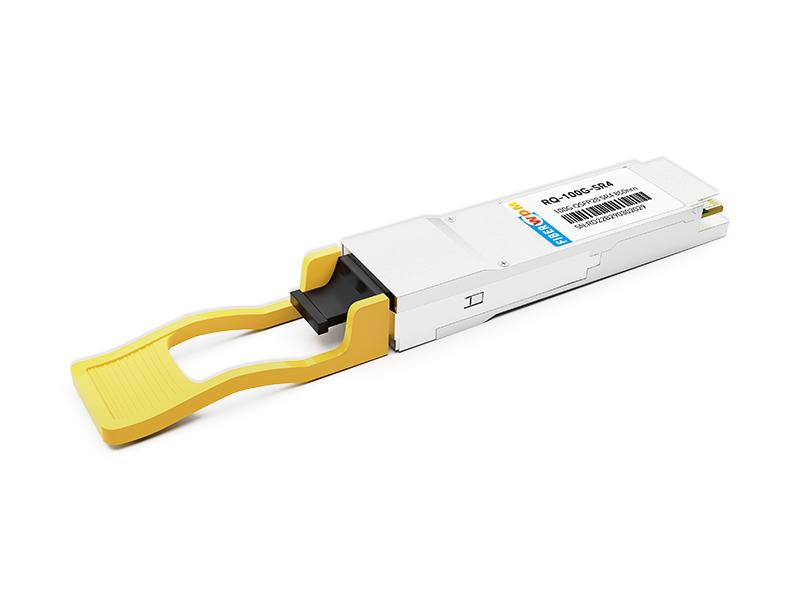

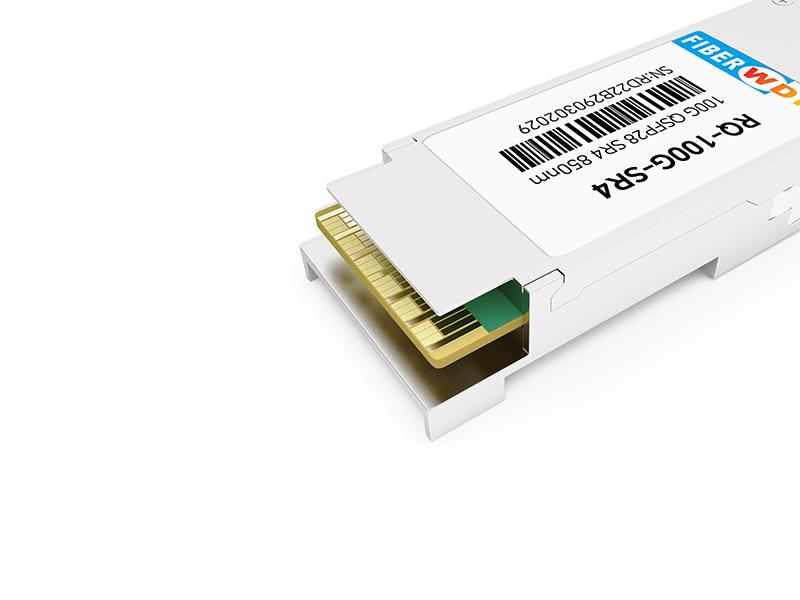

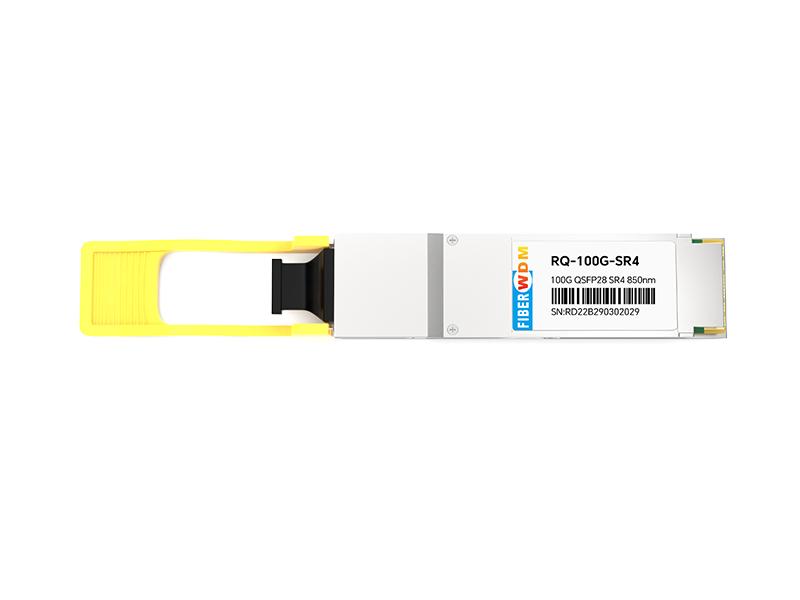

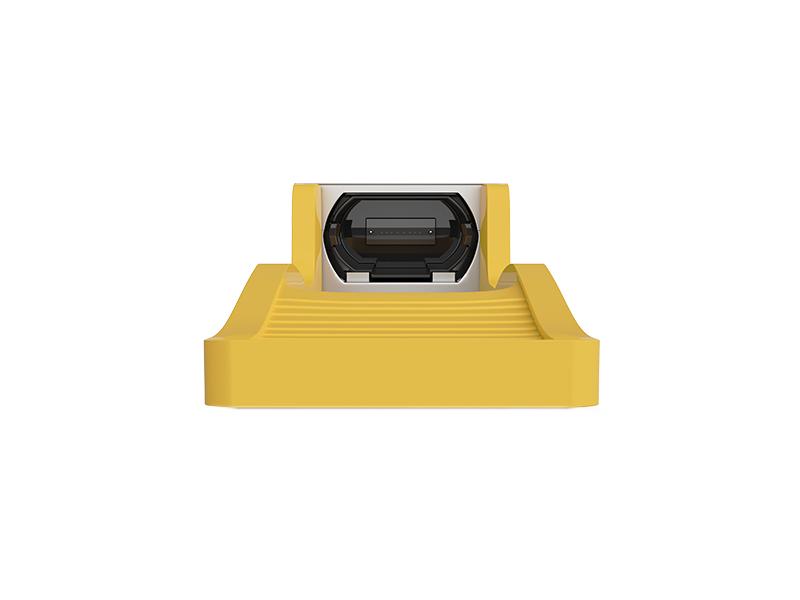

100G QSFP28 SR4 100m 850nm MPO 광 트랜시버

매개변수

기호

최소

최대

단위

보관 온도 범위

TSTG

-40

+85

⁰C

공급 전압

VCC

0

4

V

상대 습도

RH

5%~85% 비응축

매개변수

기호

최소

최대

단위

케이스 온도-동작

TCASE

0

70

⁰C

공급 전압

Vcc

3.14

3.46

V

소비 전력

PDI SS

2.5

W

OM4 광섬유에서의 링크 거리

100

M

OM3 광섬유에서의 링크 거리

70

M

송신기 매개변수

최소

일반

최대

단위

신호 속도, 각 레인

25.78125 ± 100ppm

Gbps

중심 파장 범위

840

850

860

nm

변조 형식

NRZ

레인당 평균 광 출력

-8.4

2.4

dBm

RMS 스펙트럼 폭

0.6

nm

광 변조

진폭, 각 레인

-6.4

3.0

dBm

TX 꺼짐 상태에서 레인당 평균 광 출력

-30.0

dBm

OMA에서 TDEC를 뺀 출력 전력, 각 레인

-7.3

dBm

송신기 및 분산 아이 폐쇄, 각 레인

4.3

dB

소광비

2.0

dB

광 반환 손실 허용 오차

12

dB

송신기 아이 마스크 정의 {X1,

X2,X3,Y1,Y2,Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

수신기 매개변수

최소

일반

최대

단위

신호 속도, 각 레인

25.78125 ± 100ppm

Gbps

nm

레인 파장 범위

840

850

860

변조 형식

NRZ

손상 임계값

3.4

dBm

평균 수신 전력, 각 레인

- 10.3

2.4

dBm

수신기 전력, 각 레인 (OMA)

3.0

dBm

수신기 반사율

- 12.0

dB

스트레스 수신기 감도(OMA), 각 레인

-5.2

dBm

스트레스 수신기 감도를 위한 스트레스 조건

스트레스 아이 폐쇄

4.3

dB

스트레스 아이 J2 지터

0.39

UI

스트레스 아이 J4 지터

0.53

UI

각 간섭 레인의 OMA

3

dBm

스트레스 수신기 아이 마스크 정의 {X1,X2,X3,Y1,Y2,Y3}

{0.28,0.5,0.5,0.33,0.33,0.4}

RX_LOS_Assert 최소/최대

-30.0

dBm

RX_LOS_De-Assert 최소/최대

- 12.0

dBm

RX_LOS_히스테리시스

0.5

dB

송신기 매개변수

최소

일반값

최대

단위

레인당 신호 속도(범위)

25.78125 ± 100ppm

GBd

AC 공통 모드 출력 전압(RMS)

17.5

mV

차동 출력 전압

900

mV

아이 폭

0.57

UI

아이 높이, 차동

228

mV

수직 아이 폐쇄

5.5

dB

차동 출력 반사 손실

방정식 (83E– 2)

dB

공통 모드에서 차동 모드로의 변환 반사 손실

방정식 (83E– 3)

dB

차동 종단 불일치

10

%

전이 시간(20%에서 80%)

12

ps

DC 공통 모드 전압

-350

2850

mV

수신기 매개변수

최소

일반

최대

단위

레인당 신호 속도(범위)

25.78125 ± 100ppm

GBd

AC 공통 모드 출력 전압(RMS)

17.5

mV

차동 출력 전압

900

mV

아이 폭

0.57

UI

차동 아이 높이

228

mV

수직 아이 폐쇄

5.5

dB

차동 출력 반사 손실

방정식 (83E– 2)

dB

공통 모드에서 차동 모드로의 변환 반사 손실

방정식 (83E– 3)

dB

차동 종단 불일치

10

%

전이 시간(20%에서 80%)

12

ps

제품 번호

데이터 속도(Gb/s)

파장(nm)

도달 거리(km)

LD

송신 출력(dBm)

PD

수신 감도(dBm)

온도(℃)

RQ-100G-SR4

100

850nm

0.1

VCSEL

-8.4~2.4

PIN

0~70
