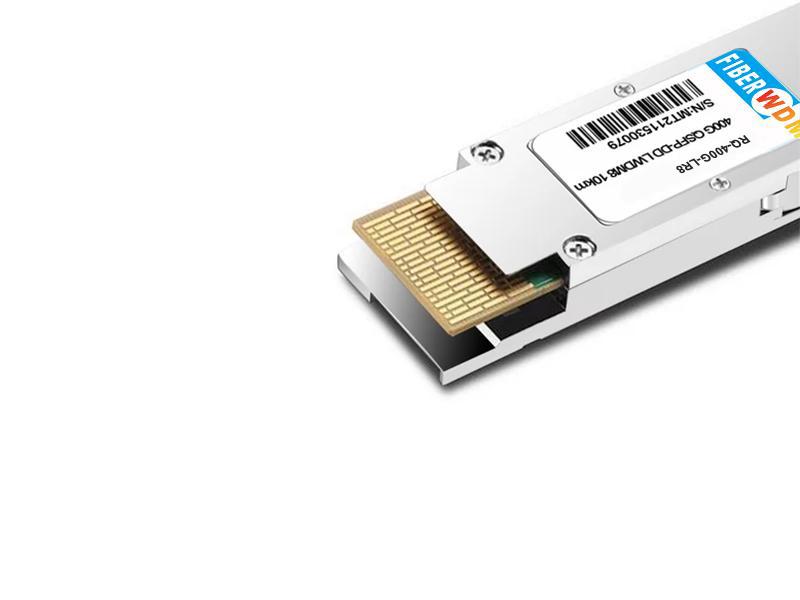

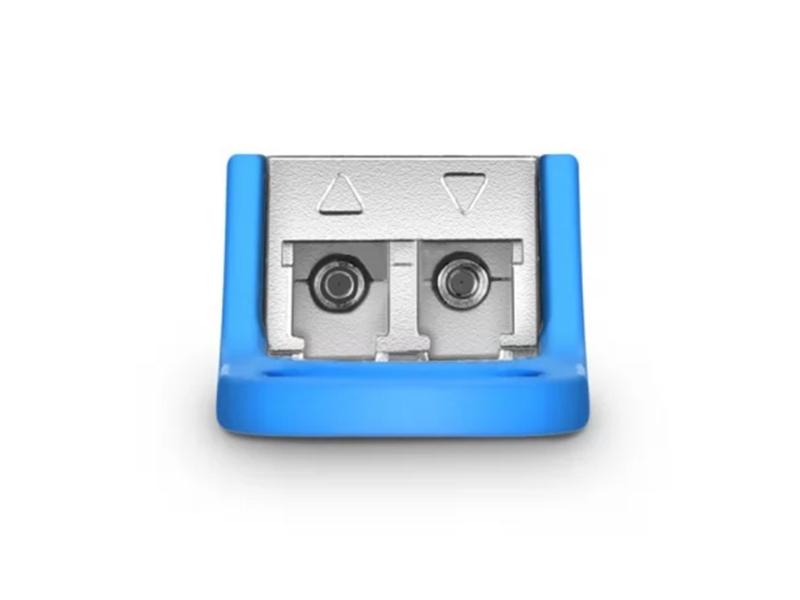

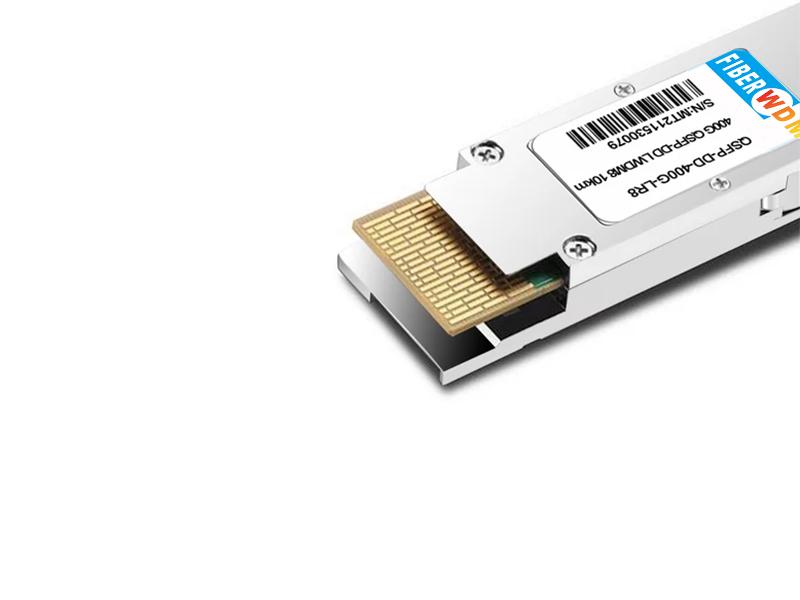

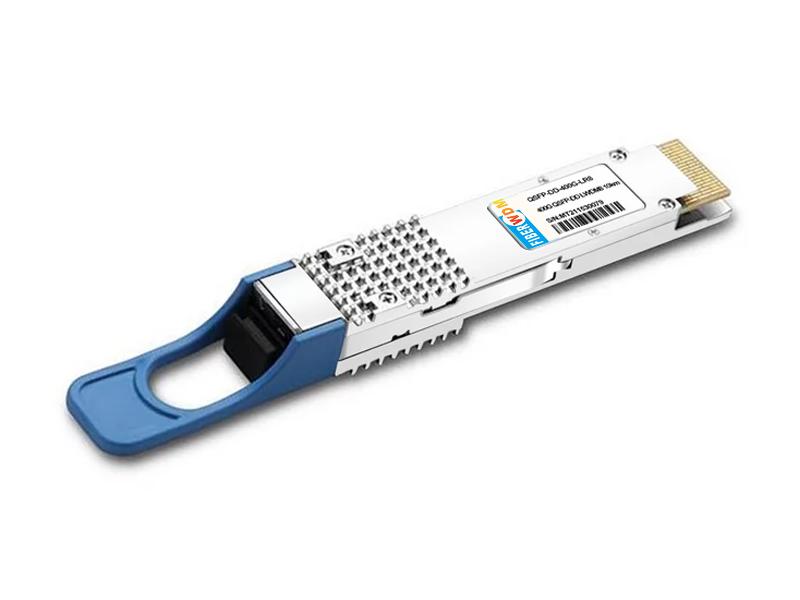

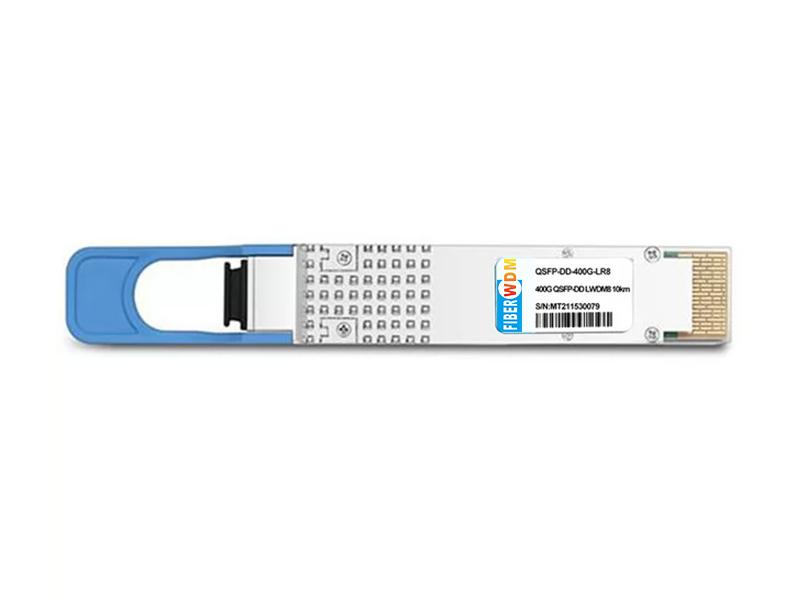

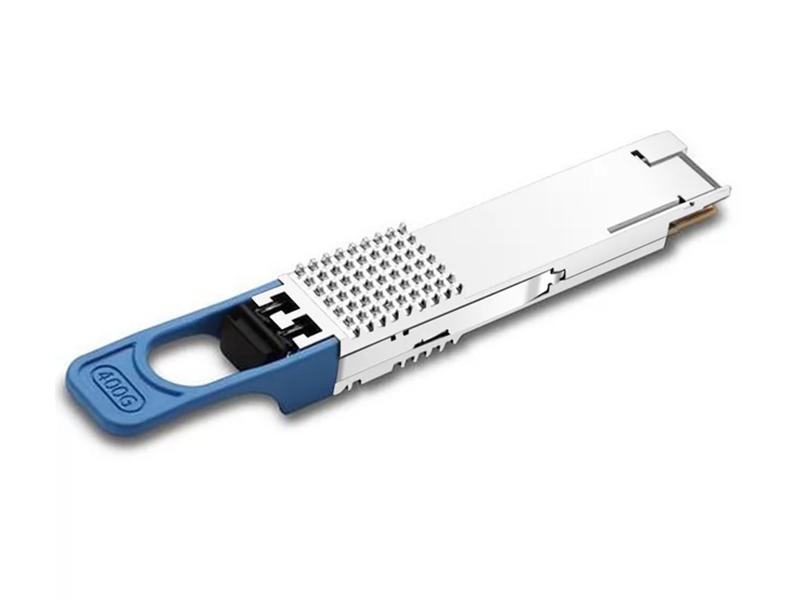

QSFP-DD 400G LR8 10km 광 트랜시버

RQ-400G-LR8

기능 설명

QSFP-DD 400G LR8 모듈은 10km 광 통신 애플리케이션용으로 설계되었으며, IEEE 802.3cn 400GE 이더넷 표준을 준수합니다. 이 모듈은 8레인 광 송신기, 8레인 광 수신기 및 2선 직렬 인터페이스를 포함하는 모듈 관리 블록으로 구성됩니다. 광 신호는 산업 표준 LC 커넥터를 통해 단일 모드 광섬유로 다중화됩니다. 블록 다이어그램은 그림 1-1에 나와 있습니다.

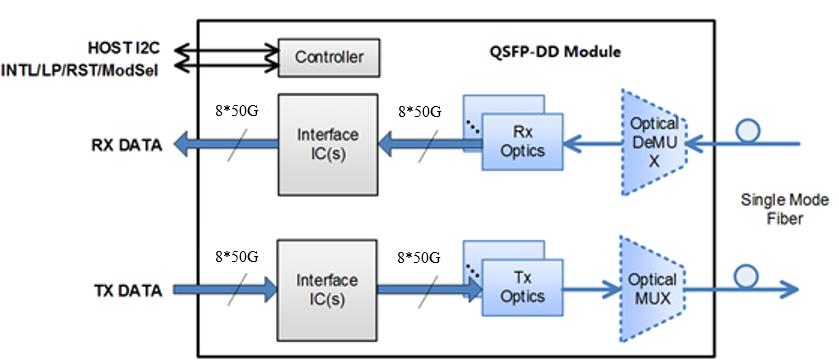

그림 1-1 송수신기 블록도

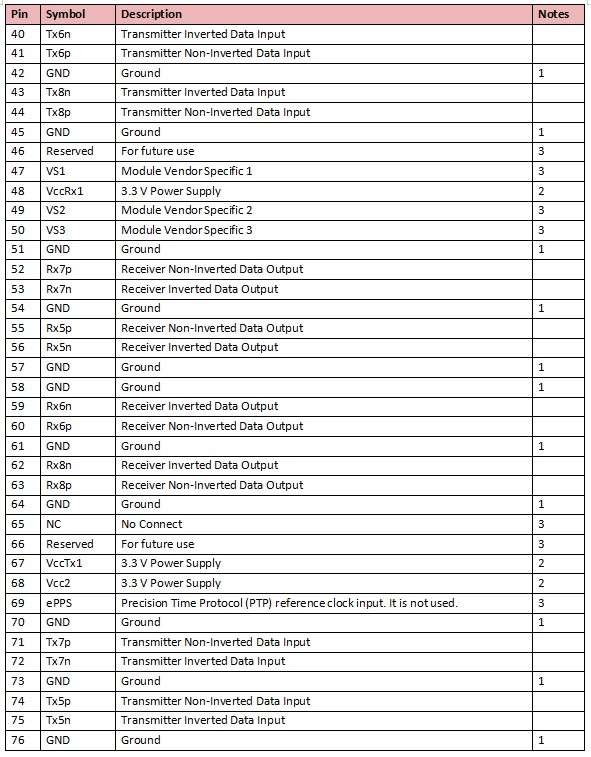

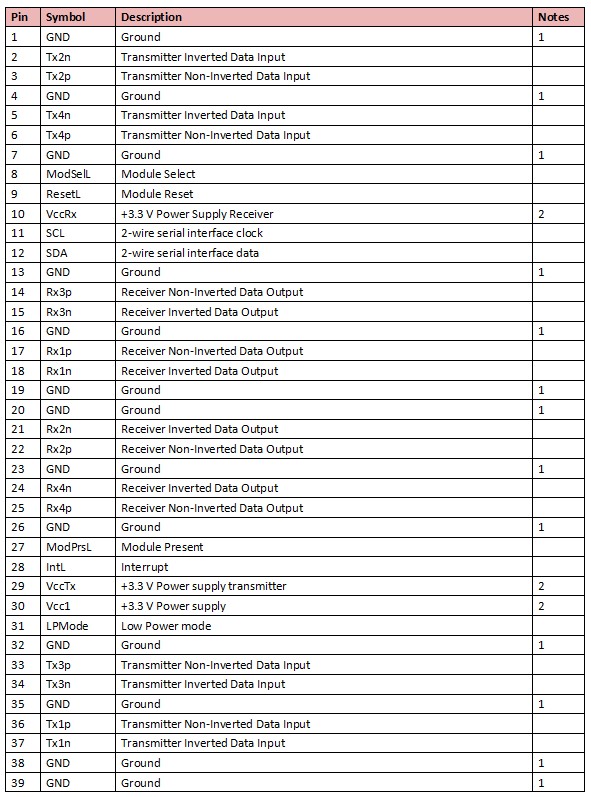

핀 설명

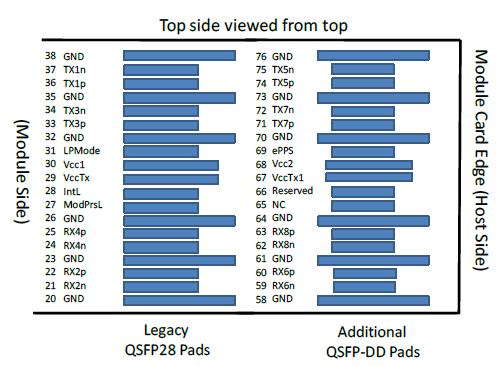

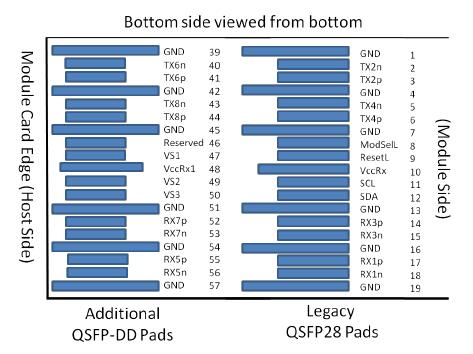

그림 2-1 MSA 규격 커넥터

메모:

1. QSFP-DD는 모든 신호와 전원 공급에 공통 접지(GND)를 사용합니다. 모든 신호와 전원은 QSFP-DD 모듈 내에서 공통으로 사용되며, 별도의 언급이 없는 한 모든 모듈 전압은 이 공통 접지를 기준으로 합니다. 이들을 호스트 보드의 신호 공통 접지면에 직접 연결하십시오.

2. VccRx, VccRx1, Vcc1, Vcc2, VccTx 및 VccTx1은 동시에 인가되어야 합니다. 호스트 카드 에지 커넥터의 호스트 측에 대한 요구 사항이 정의되어 있습니다. VccRx, VccRx1, Vcc1, Vcc2, VccTx 및 VccTx1은 모듈 내부에서 어떤 조합으로든 연결될 수 있습니다. 커넥터의 각 Vcc 핀은 최대 1000mA의 전류를 처리할 수 있습니다.

3. 모든 벤더별, 예약 및 연결 불가 핀은 호스트에서 접지까지 50옴으로 종단 처리할 수 있습니다. 패드 65(연결 불가)는 모듈 내에서 연결하지 않은 상태로 두어야 합니다. 벤더별 및 예약 패드의 접지 임피던스는 10k옴 초과 100pF 미만이어야 합니다.

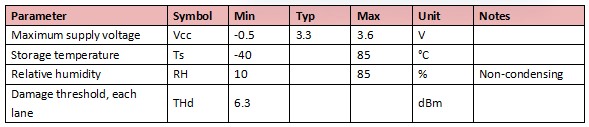

절대 최대 등급

개별 최대 정격을 초과하여 작동할 경우 이 모듈에 영구적인 손상이 발생할 수 있음을 유의해야 합니다.

운영 환경

달리 명시되지 않는 한, 아래에 정의된 전기적 및 광학적 특성은 본 작동 환경을 기준으로 합니다.

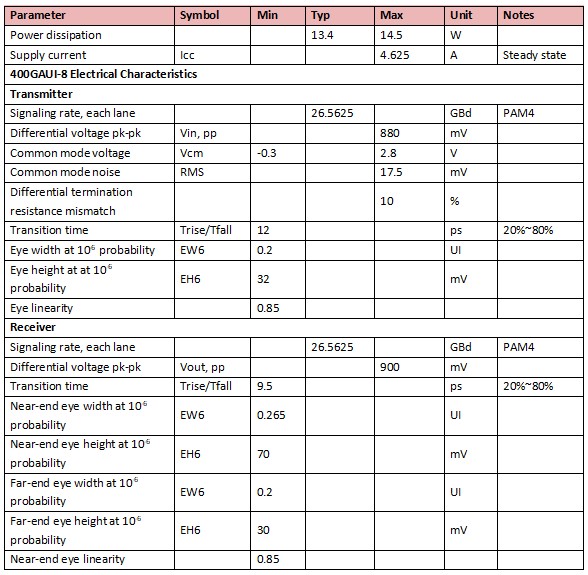

전기적 특성

참고: 400GAUI-8 전기적 특성은 OIF-CEI-04.0의 CEI-56G-VSR-PAM4를 참조합니다.

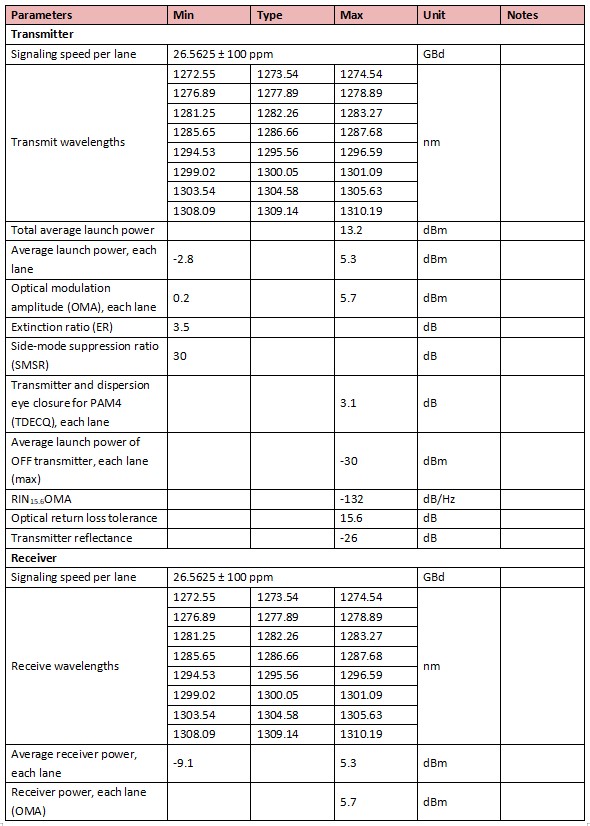

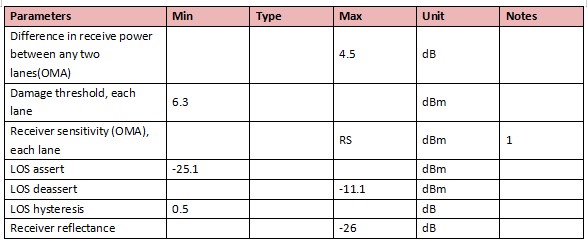

광학적 특성

400GBASE-LR8 작동 (EOL, TOP = 0 ~ +70°C, VCC = 3.135 ~ 3.465V)

참고: RS=max (-6.6, SECQ-8) dBm, BER@2E-4

EEPROM 정의

QSFP-DD 공통 관리 인터페이스 사양 Rev 4.0을 참조하십시오.

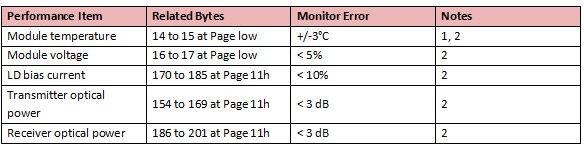

3. 디지털 진단 모니터링 기능

QSFP-DD 400G LR8은 QSFP-DD 공통 관리 인터페이스 사양 Rev 4.0 문서에 정의된 I2C 기반 진단 모니터링 인터페이스(DMI)를 지원합니다. 호스트는 송신기와 수신기의 광 출력, 온도, 공급 전압 및 바이어스 전류의 실시간 성능 정보를 확인할 수 있습니다.

메모:

1. 실제 온도 측정 지점은 레이저 어레이 주변의 모듈 케이스에 고정되어 있습니다.

2. 전체 작동 온도 범위.

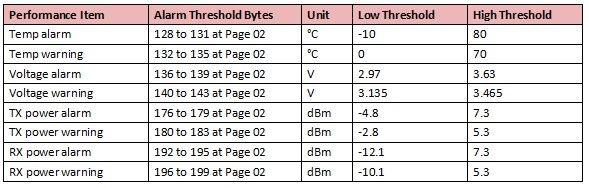

경보 및 경고 임계값

QSFP-DD 400G LR8은 알람 기능을 지원하여 이전 기본 성능 값이 임계값보다 낮거나 높을 경우 이를 표시합니다.

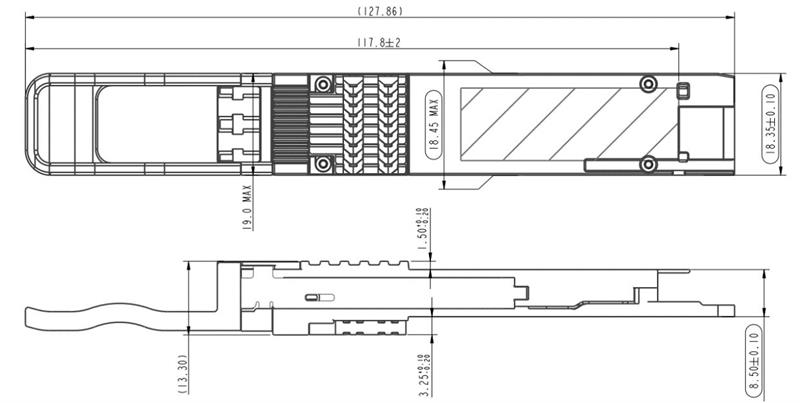

기계적 사양

그림 10-1 기계적 치수

주문 정보
