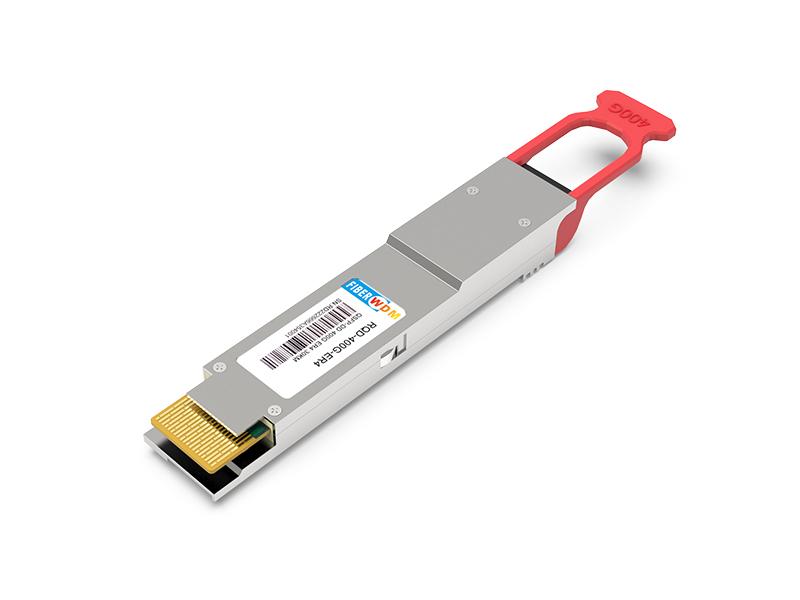

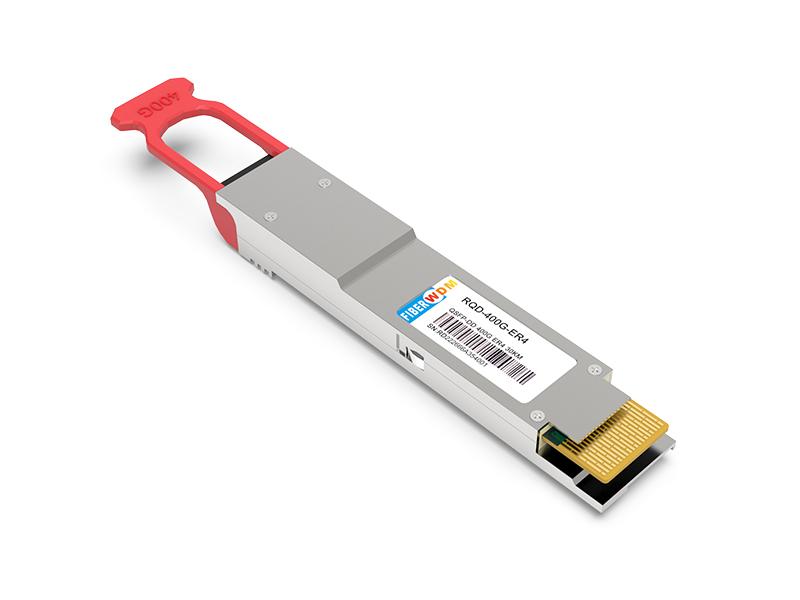

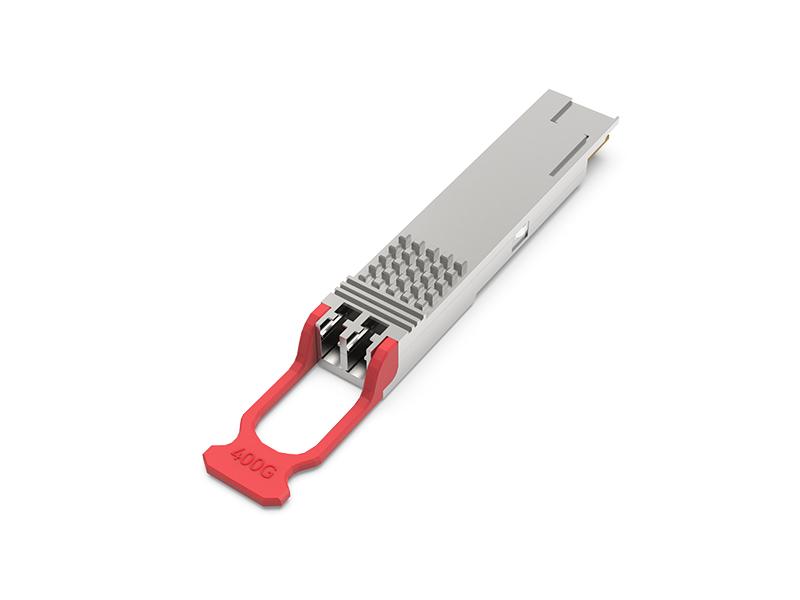

400G QSFP-DD ER4 30KM

RQD-400G-ER4

특징

• 400GBASE-ER4-30을 지원합니다.
• PAM4 방식에서 레인 비트 전송률은 106.25Gb/s입니다.
• SMF에서 최대 30km 전송 가능;
• 8x53.125Gb/s, PAM4 전기 인터페이스(400GAUI-8)
• 디지털 진단 모니터링 기능이 통합된 I2C 인터페이스;
• QSFP-DD MSA 패키지(듀플렉스 LC 커넥터 포함);
• 단일 +3.3V 전원 공급 장치;
• 최대 전력 소비량 14W;
• 작동 케이스 온도: 0 ~ +70 °C;
• QSFP-DD CMIS 표준을 준수합니다.
• 802.3bs 및 QSFP-DD 하드웨어 사양을 준수합니다.
• EU 지침 2015/863/EU를 준수합니다.

주문 정보

표 1 - 주문 정보

절대 최대 등급

표 2 - 절대 최대 정격

권장 작동 조건

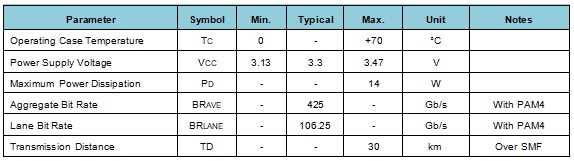

표 3 - 권장 작동 조건

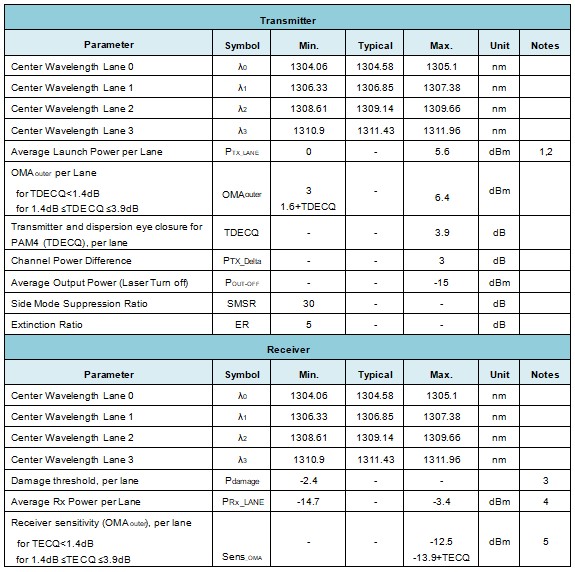

광학적 특성

표 4 - 광학적 특성

참고:

1. 광 전력이 SMF(단일 모드 광섬유)로 입력됩니다.

2. 각 레인별 평균 송신 전력(분)은 참고용 정보일 뿐 신호 강도의 주요 지표는 아닙니다. 송신 전력이 이 값보다 낮은 송신기는 규정을 준수할 수 없으며, 이 값보다 높다고 해서 반드시 규정을 준수하는 것은 아닙니다.

3. 수신기는 이 평균 전력 레벨을 갖는 광 입력 신호에 지속적으로 노출되어도 손상되지 않고 견딜 수 있어야 합니다. 수신기는 이 입력 전력에서 정상적으로 작동할 필요는 없습니다.

4. 차선별 평균 수신 전력(분)은 참고 자료일 뿐 신호 강도의 주요 지표는 아닙니다. 이 값보다 수신 전력이 낮으면 규정을 준수할 수 없으며, 이 값보다 높다고 해서 반드시 규정을 준수하는 것은 아닙니다.

5. 수신기 감도(OMAouter), 각 레인(최대)은 BER=2.4E-4로 정의됩니다.

전기적 특성

고속 신호: 400GAUI-8(IEEE 802.3bs) 규격 준수

저속 신호: QSFP-DD 하드웨어 사양 준수

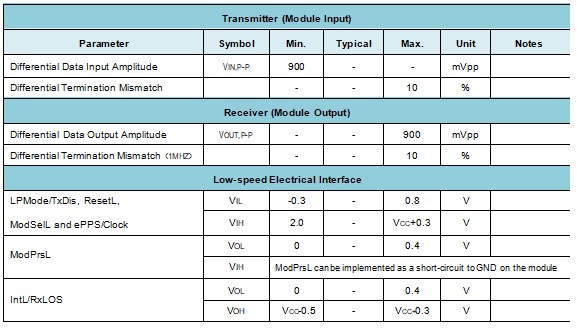

표 5 - 전기적 특성

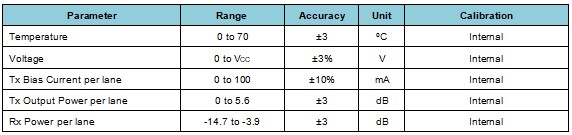

디지털 진단

표 6 - 디지털 진단

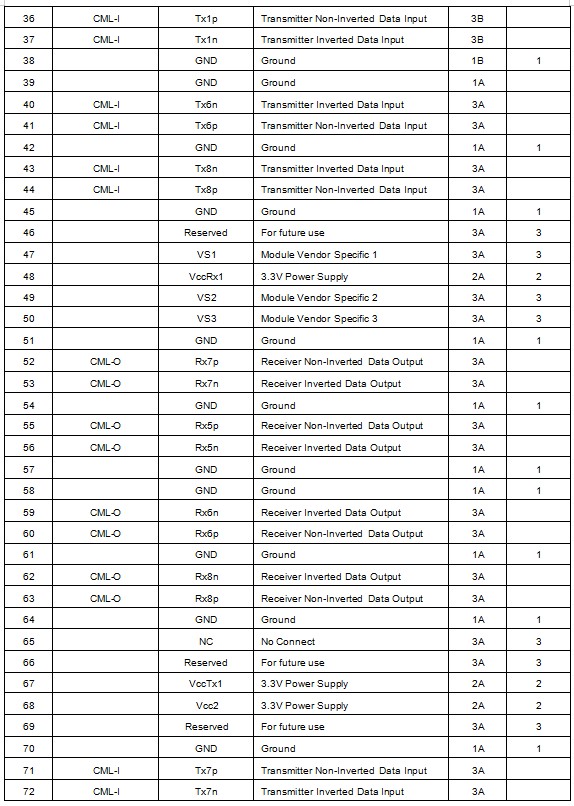

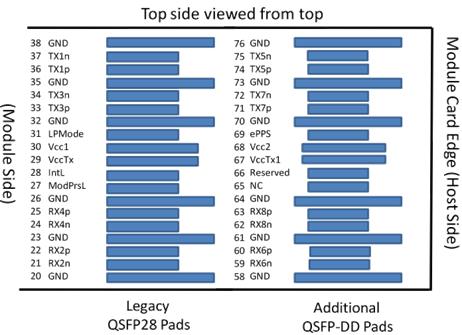

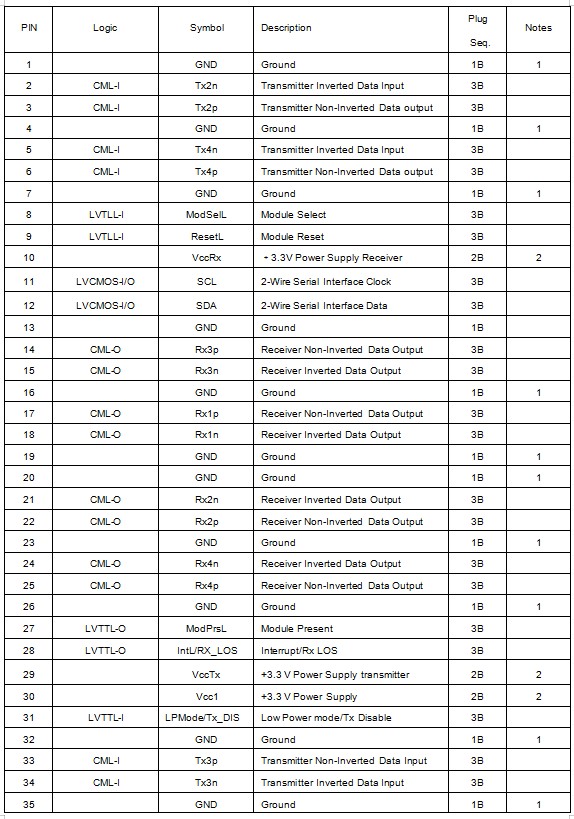

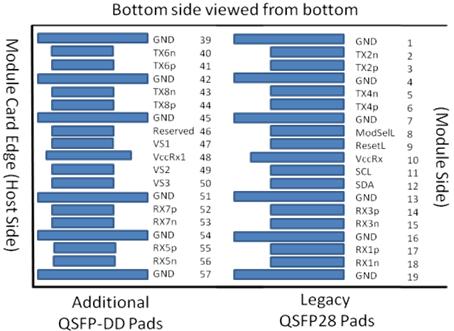

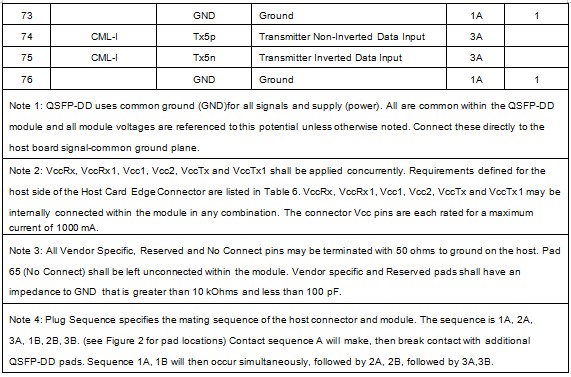

핀 정의

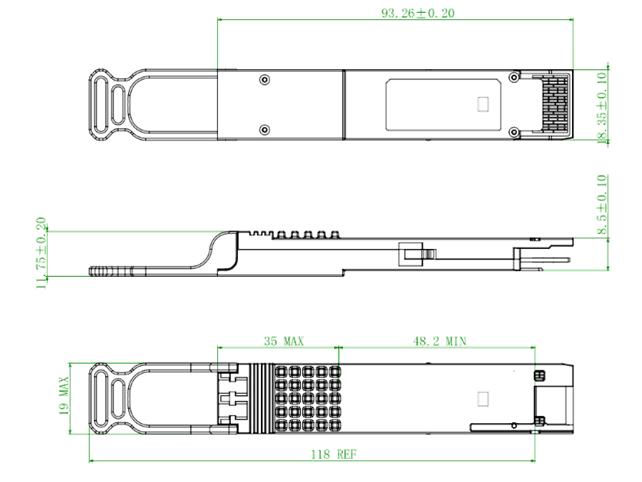

기계적 치수

경고

• 취급 시 주의사항: 이 기기는 정전기 방전(ESD)으로 인해 손상될 수 있습니다. 정전기가 없는 환경을 유지하는 것이 매우 중요합니다. 적절한 ESD 절차에 따라 관리하십시오.
• 레이저 안전 수칙: WXTR# 제품군 트랜시버는 반도체 레이저 시스템을 사용하며 FDA 기준 1급 레이저 제품으로, 21CFR1040.10 및 1040.11을 준수합니다. 또한 이 제품은 IEC 60825-1에 따른 1급 레이저 제품입니다.
