시장의 비용 효율적인 요구를 충족하기 위해 FIBERWDM은 통합형 DWDM EDFA 파이버 증폭기 장치를 개발했습니다. 이 장치의 주요 기능은 전송선로에서 광 신호의 전력을 보상하는 것이며, C 대역에서 100GHz 간격의 최대 40/48채널 또는 50GHz 간격의 80/96채널의 광 신호를 동시에 증폭할 수 있습니다. 평탄 이득, 고정 이득, 낮은 잡음 지수 등의 특성을 가지고 있으며, DWDM 시스템, 미래 고속 시스템, 그리고 전광 네트워크 장거리 전송에 필수적이고 중요한 구성 요소입니다.
통합 48/96CH DWDM EDFA 파이버 증폭기 모듈

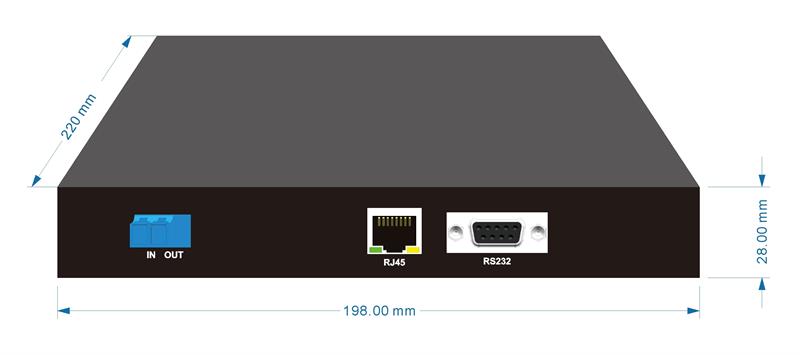

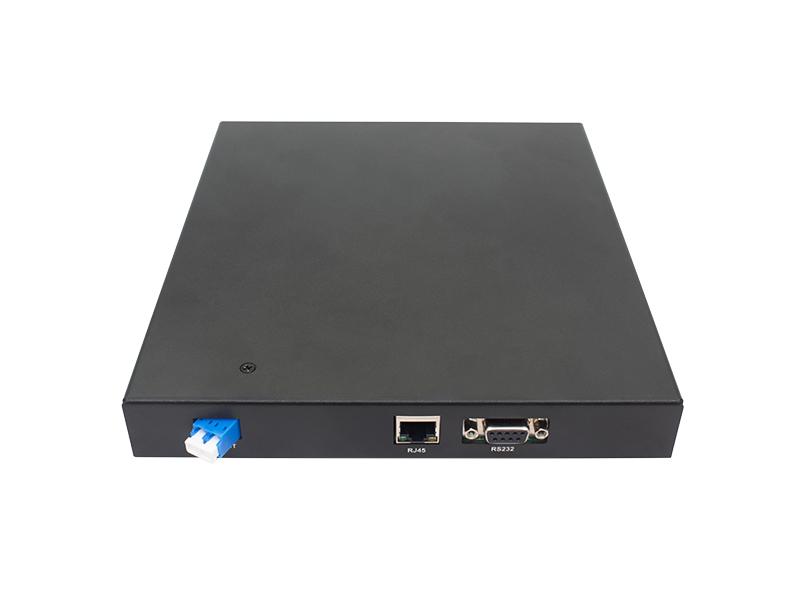

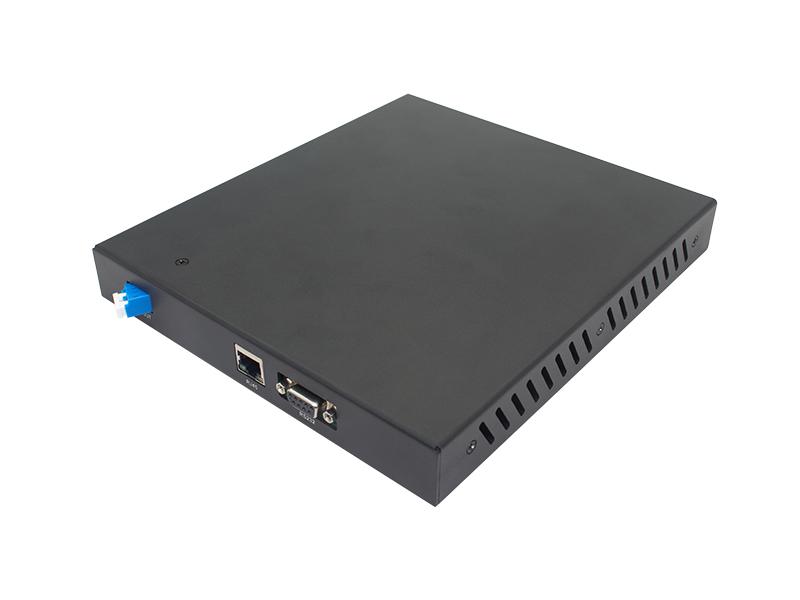

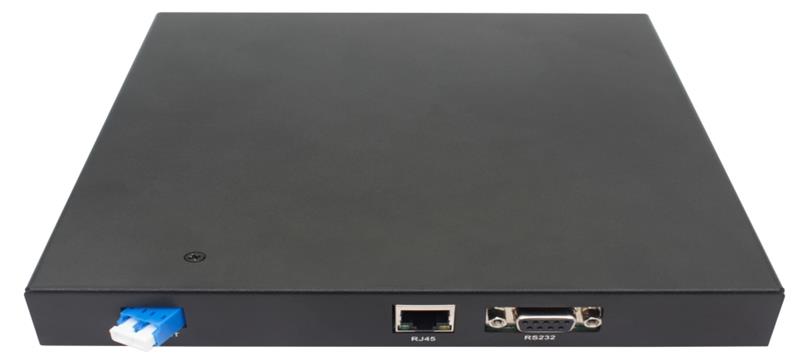

그림 1 EDFA 전면
전면 패널 설명:

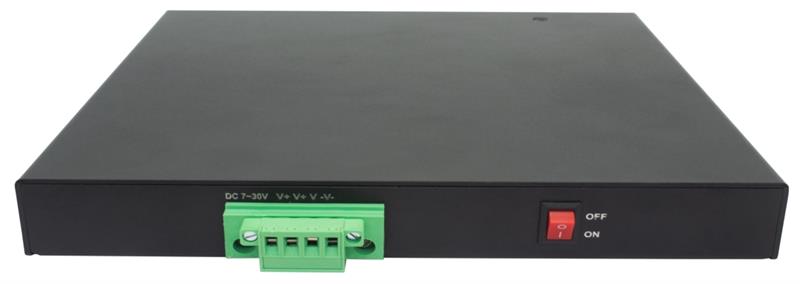

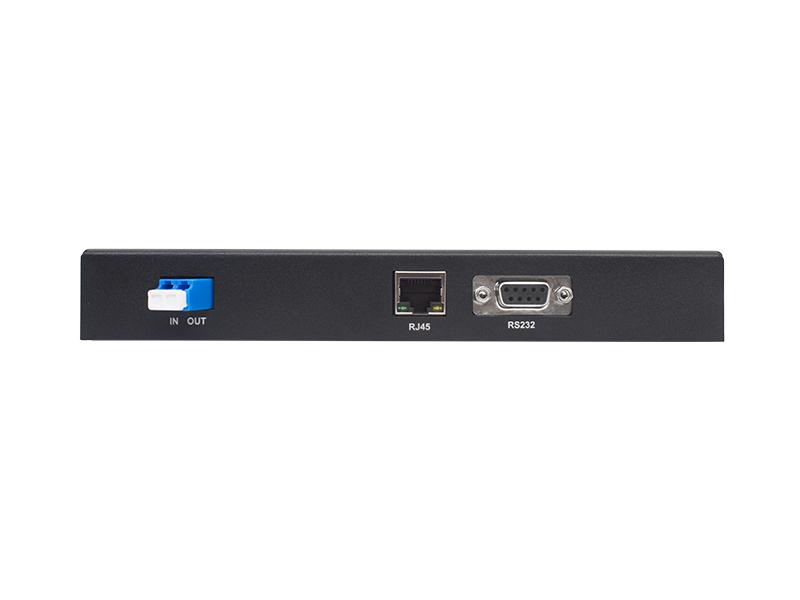

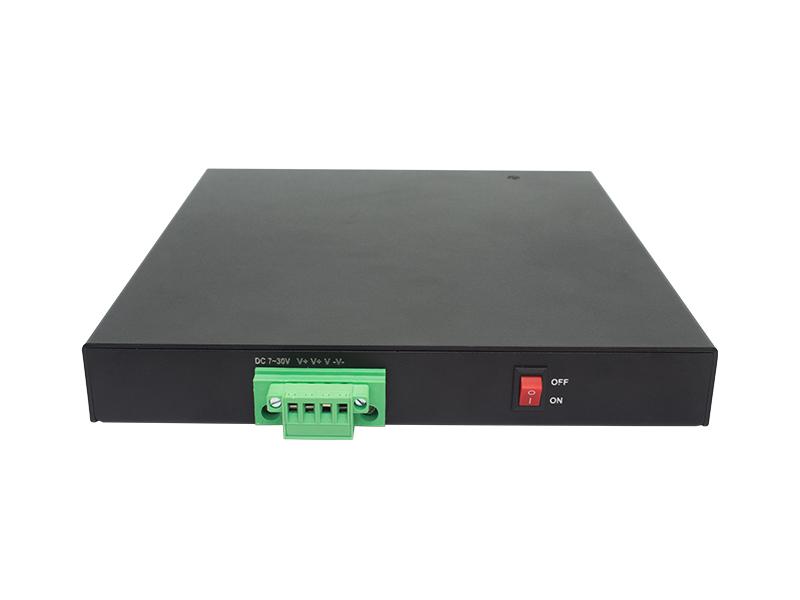

사진 2 EDFA 뒷면
뒷면 패널 설명:
특징
제품 사양
|
시스템 매개변수 |
기술 사양 |
|
|
파장 범위 |
확장 유형: 1528nm~1568nm 48파장(100GHz) 또는 96파장(50GHz) DWDM 시스템에 적용 가능 |
|
|
입력 전력 범위 |
전력 증폭(BA): -15dBm~+5dBm 라인 증폭(LA): -35dBm~-7dBm 사전 증폭(PA): -35dBm~-7dBm |
|
|
게인 범위 |
10dB~30dB |
|
|
잡음 지수 |
4.5dB~6dB |
|
|
평탄도 향상 |
1.0dB |
|
|
입력/출력 격리 |
30데시벨 |
|
|
입력/출력 반사 손실 |
45데시벨 |
|
|
출력 펌프 누출 |
-30dBm |
|
|
편광 의존 손실 |
0.5dB |
|
|
편광 모드 분산 |
0.5ps |
|
|
관리 기능 |
광 출력 값을 표시하고 작업 모드를 AGC 또는 APC 모드로 설정합니다. |
|
|
관리 방법 |
호스트 컴퓨터 소프트웨어 |
|
|
인터페이스 |
웹: RJ45 및 RS232 광학: LC/UPC 또는 기타 |
|
|
치수 |
220*198*26（mm） |
|
|
환경 요구 사항 |
작동 온도 |
-10℃ ~ 50℃ |
|
보관 온도 |
-40℃ ~ 80℃ |
|
|
상대 습도 |
5% ~ 95% (비응축) |
|
|
안전 및 EMC 규정 준수 |
FCC, UL, CE, TUV, CSA 표준을 준수합니다. |
|
|
전력 소비 |
<30W |
|
치수
주문 정보
|
부품 번호 |
명세서 |
|
EDFA-BA-G1520-MT |
DWDM EDFA 증폭기, 1528nm~1568nm BA G15/20 이득 15dB +-3dB 조정 가능, 최대 출력 20dB, LC/UPC, 이중 전원: DC7~30V, 220*198*26mm 금속 모듈 |
|
EDFA-LA-G2520-MT |
DWDM EDFA 증폭기, 1528nm~1568nm LA G25/20 이득 25dB +-3dB 조정 가능, 최대 출력 20dB, LC/UPC, 이중 전원: DC7~30V, 220*198*26mm 금속 모듈 |
|
EDFA-PA-G2520-MT |
DWDM EDFA 증폭기, 1528nm~1568nm PA G25/20 이득 25dB +-3dB 조정 가능, 최대 출력 20dB, LC/UPC, 이중 전원: DC7~30V, 220*198*26mm 금속 모듈 |
|
EDFA-BP20-MT |
DWDM EDFA 증폭기, 1528nm~1568nm, 2ch BA+PA, BA G15/20dB, 이득 20dB, 최대 출력 20dB, PA G25/20dB, 이득 25dB, 최대 출력 20dB, LC/UPC, 이중 전원: DC7~30V, 220*198*26mm 금속 모듈 |
|
EDFA-LL20-MT |
DWDM EDFA 증폭기, 1528nm~1568nm, 2ch LA+LA G25/20dB, 이득 25dB, 최대 출력 20dB, LC/UPC, 이중 전원: DC7~30V, 220*198*26mm 금속 모듈 |

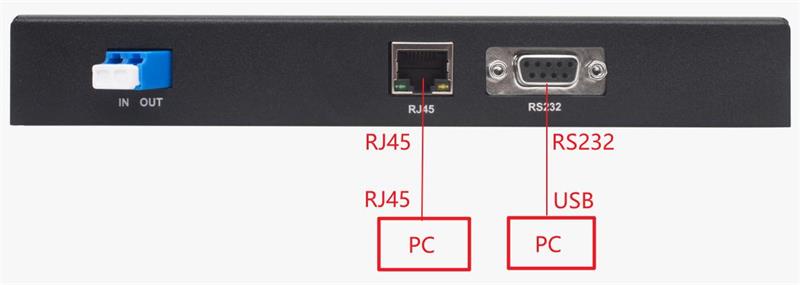

물리적으로 연결하는 방법은 두 가지가 있습니다. 이더넷 또는 RS232 직렬 포트 연결입니다.
EDFA 특수 소프트웨어를 열려면 두 번 클릭하세요.
(USB 드라이브가 제공되었습니다).

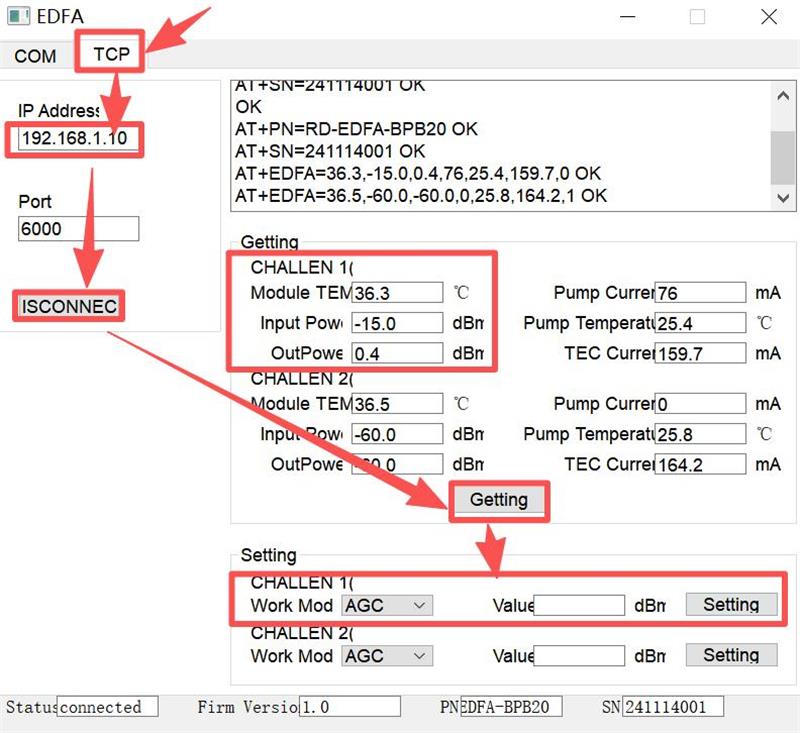

1) TCP 클릭 → IP 주소 입력 → ISCONNEC → 가져오기 → 채널 1의 광전력을 얻을 수 있습니다. (위 그림은 채널 1의 증폭 장비를 보여줍니다.)
참고: 포트 6000은 기본값이며 사용되지 않습니다.
2) 수정이 필요한 경우 워드 모드에서 AGC 또는 APC를 선택하고 값 필드에 사전 설정된 매개변수를 입력한 다음 "설정"을 클릭하여 확인합니다.
a. AGC 고정 게인(예: 게인 15, 최대 출력 20)입니다. AGC 조정 가능 범위는 15 ± 3dB로, 12dB에서 18dB 사이입니다. "값" 위치에 게인 값으로 15를 입력합니다.
b. APC의 고정 출력은 5~20dBm입니다. APC의 조정 범위는 5~20dBm입니다. "값" 위치에는 15자리의 출력 전력이 표시됩니다.
1) EDFA 전용 소프트웨어를 더블클릭하여 엽니다.

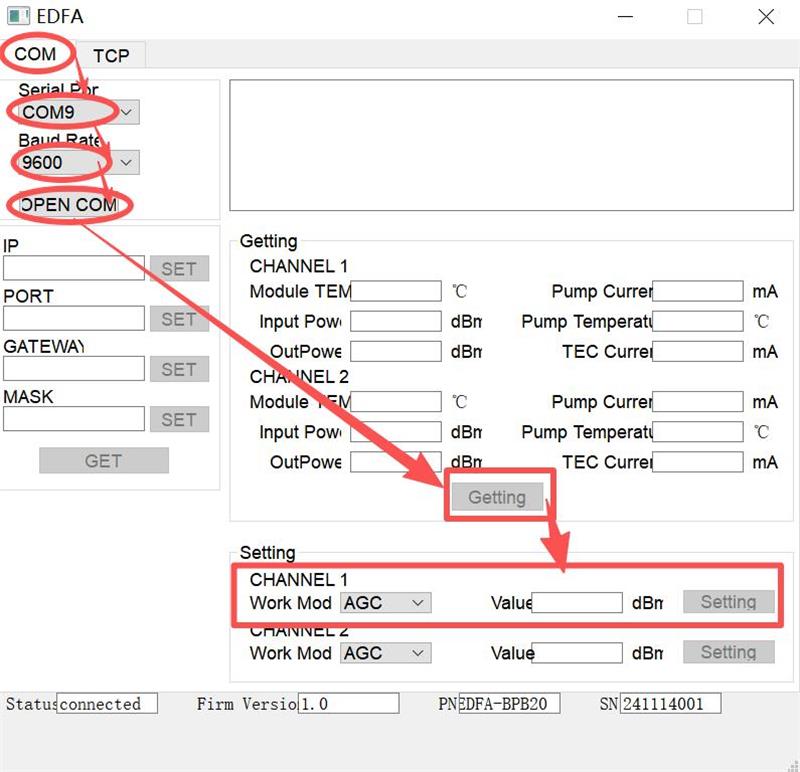

1) COM 클릭 → 포트 번호 선택 → 통신 속도 9600 → COM 열기 → "가져오기"를 통해 채널 1의 광 전력을 얻을 수 있습니다. (위 그림은 1번 채널 증폭 장치입니다.)
2) 수정이 필요한 경우 워드 모드에서 AGC 또는 APC를 선택하고 값 필드에 사전 설정된 매개변수를 입력한 다음 "설정"을 클릭하여 확인합니다.
기능은 TCP와 동일합니다. 필요에 따라 네트워크 관리 연결 방식을 선택할 수 있습니다.

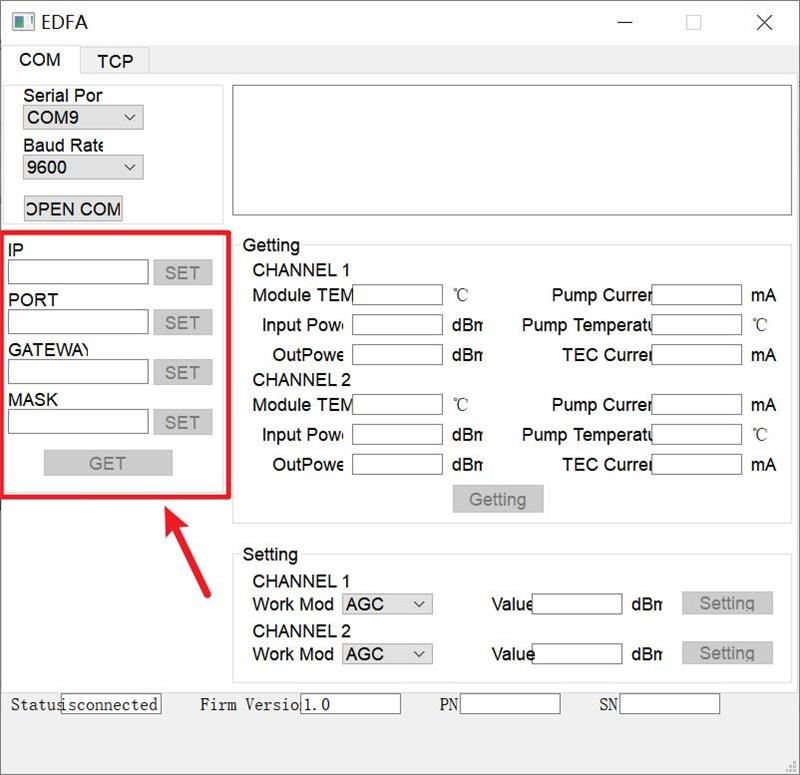

3) RJ232를 통해 연결할 경우, 장치의 IP 주소, 포트 번호, 게이트웨이 및 서브넷 마스크를 수정할 수 있습니다. 수정 후 TCP를 통해 접속할 경우, 해당 IP 주소와 포트 번호를 사용해야 합니다.
