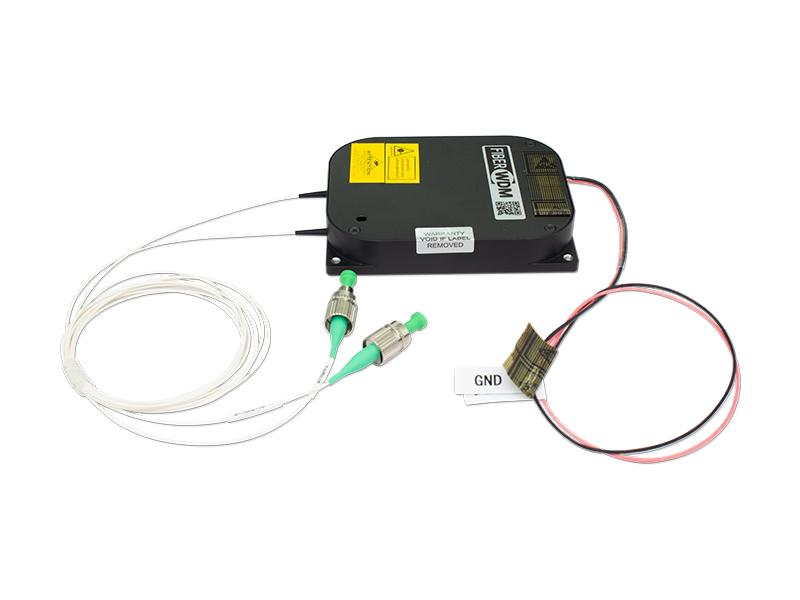

고출력 EDFA 섬유 증폭기 23dbm
RD-EDFA-M3-C1-N-23DBM-09SM-1M-FC/APC
광학 사양 완 ¼
|
매개 변수 |
분 |
타이핑 |
최대 |
단위 |
|
작동 파장 |
1527 |
1550.12 |
1565 |
nm |
|
입력 광 전력 |
-15 | -5 | 5 |
dbm |
|
출력 광 전력 |
13 | 23 |
23 |
dbm |
|
노이즈 피겨@pin = -5dbmï¼ pout = 23dbm |
- | - | 5.5 |
db |
|
편광 상관 게인 |
- | - |
0.5 |
db |
|
편광 모드 분산 |
- | - |
0.5 |
PS |
|
입력 반환 손실 |
45 | - | - |
db |
|
출력 반환 손실 |
45 | - | - |
db |
|
작동 모드 |
apc、 acc |
|||
작업 환경 ¼
| 매개 변수 | min | typ. | 최대 | 단원 |
|
작업 온도 |
-10 |
+25 |
+60 |
|
|
저장 온도 |
-40 | - | +80 |
|
| 상대 습도 | 0 | - | 90 |
% |
전기 사양 ¼
| 매개 변수 | min | 타이프. | 최대 | 단위 |
|
전원 공급 장치 |
+4.75 |
+5 |
+5.25 |
v |
| 전력 소비 | - |
8 |
W |
커넥터 타입 타입 ¼
통신 : RS232 26 핀 피치 2.0mm 커넥터. 아래와 같은 핀 할당.
|
핀 |
지정 |
기호 |
레벨 |
설명 <660 |
| 1 |
VCC_3.3V |
p |
- |
3.3V 전원 공급 장치 |
| 2 |
VCC_3.3V |
p |
- |
3.3V 전원 공급 장치 |
| 3 |
GND |
p |
- |
전력 접지 |
| 4 |
gnd |
p |
- |
전력 접지 |
| 5 |
NC |
F |
- |
연결되지 않음 |
| 6 |
NC |
F |
- |
연결되지 않음 |
| 7 |
NC |
F |
- |
연결되지 않음 |
| 8 |
NC |
F |
- |
연결되지 않음 |
| 9 |
output_alarm |
o |
lvttl |
출력 전원 알람 |
| 10 |
input_alarm |
o |
lvttl |
입력 전력 알람 |
| 11 |
pumptem_alarm |
o |
lvttl |
펌프 온도 경보 |
| 12 |
펌프 _currentalarm |
o |
lvttl |
펌프 전류 알람 |
| 13 |
NC |
F |
- |
연결되지 않음 |
| 14 |
moduletem_alarm |
o |
lvttl |
모듈 온도 알람 |
| 15 |
NC |
f |
- |
연결되지 않음 |
| 16 |
NC |
F |
- |
연결되지 않음 |
| 17 |
NC |
f |
- |
연결되지 않음 |
| 18 |
재설정 |
i |
- |
외부 재설정 입력 |
| 19 |
gnd |
p |
- |
전력 접지 |
| 20 |
gnd |
p |
- |
전력 접지 |
| 21 |
rxd |
i |
rs232 |
직렬 데이터 입력 |
| 22 |
TXD |
o |
rs232 |
직렬 데이터 출력 |
| 23 |
gnd |
p | - |
전력 접지 |
| 24 |
gnd |
p |
- |
전력 접지 |
| 25 |
VCC_3.3V |
p |
- |
3.3V 전원 공급 장치 |
| 26 |
VCC_3.3V |
p |
- |
3.3V 전원 공급 장치 |
노트 1 : p : 전원 공급 장치; I : 입력; O : 출력; F : 돌출부.
Note2 : 모든 출력 경보 핀이 낮을 때 알람 메시지를 사용할 수 있습니다.
Note3 : 외부 재설정 입력은 활성입니다.

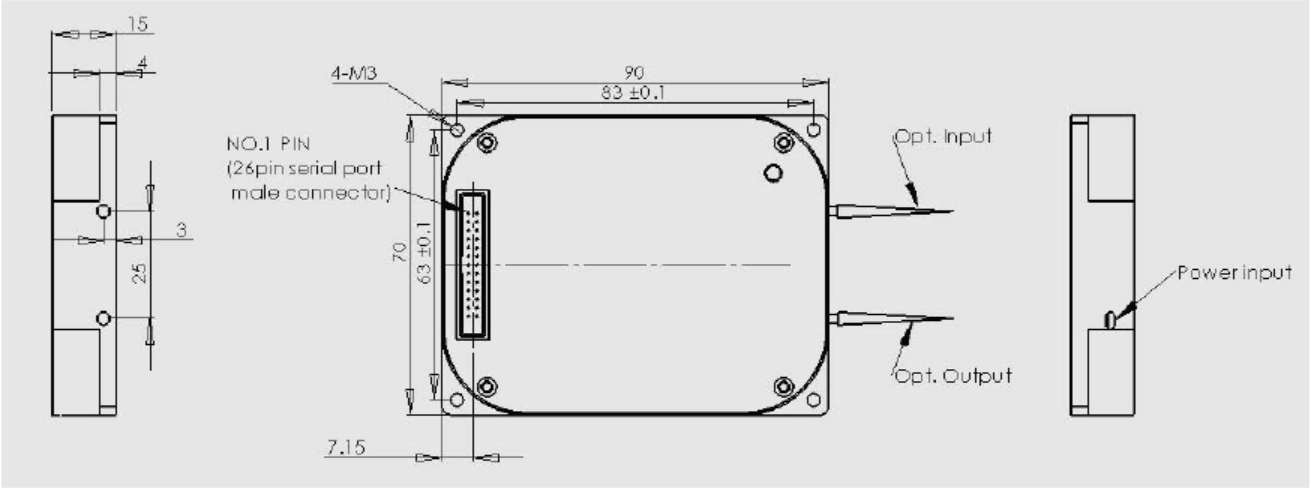

기계적 구조 :
피그 테일 :
|
항목 |
사양 |
|
섬유 색상 |
화이트 |
|
섬유 유형 |
G657A 900mm 튜브 |
|
피그 테일 길이 |
1000 ± 10mm |
|
커넥터 유형 |
FC/APC |
