Edfa 광 증폭기 모듈
광섬유 저소음 그림 Edfa 모듈은 광섬유 감지 및 통신에 널리 사용됩니다. 그것은 980 nm 또는 1480 NM 펌프 레이저에 에너지를 제공하고 AGC, ACC 또는 APC 모드에서 작동합니다.
미세한 온도 조절 기술을 바탕으로, ~ 20 ~ 60 ° C의 온도에서 가혹한 작동 환경에서도 우수한 온도 특성을 제공합니다.
그것은 높은 출력 전력, 큰 이득 및 가변 게인 범위를 특징으로합니다.> 20dB. 그것은 C- 밴드를 가로 질러 작동 할 수 있습니다 그리고 L- 밴드 회의 고객권 요구 사항.
DC + 5V / GND 또는 DC + 3.3V / GND 전원 공급 장치, 사용자 친화적 RS232 쉬운 내부 구성을위한 통신 인터페이스로서의 직렬 포트, 실시간 매개 변수 모니터링 및 원격 관리 및 컨트롤을 활성화하십시오.
풍모
| 응용 프로그램
|
광학 사양
매개 변수 | 단위 | 최저한의 | 전형적인 값 | 최고 |
작동 파장 범위 | ...에 nm. | 1528 | 1550 | 1563 |
총 입력 전력 | DBM | - | ... 한 것 | - |
채도 출력 전력 @ 핀 = 0 DBM | DBM | - | - | 23. |
잡음 그림 @ 핀 = 0 DBM | DB. | - | 5.5 | - |
PDG | DB. | - | - | 0.5 |
PMD | 추신 | - | - | 0.5 |
입력 / 출력 격리 | DB. | 40. | - | - |
예 | ||||
섬유 유형 (단일 모드) | SMF 9 / 125um NA = 0.13 | |||
섬유 길이 | 사용자 정의 가능 | |||
커넥터 | FC / APC, 기타 유형은 선택 사항입니다. | |||
작동 온도 범위 | ℃ | -20 | - | +60 |
보관 온도 범위 | ℃ | -40 | - | +85 |
습기 | % | 5. | - | 90. |
(1) TestResult 단일 온도에서. (2) 응축 없음. | ||||
기계 구조물
구조 유형 | 매개 변수 | 사양 | 단위 | 발언 |
기준 치수 | 치수 | 90x70x15 / 90x70x12 | mm. | |
전원 인터페이스 | DC + 5V / GND 또는 DC + 3.3V / GND | 전형적인 | ||
출력 피그 테일 | SM. | |||
통신 인터페이스 | RS-232 | 선택 과목 |
커넥터 유형
커넥터 : 20 핀 2.0mm 커넥터 LVTTL
핀 | 이름 | 피 | 수평 | |
1 | + 5V | 피 | ||
2. | + 5V | 피 | ||
삼 | GND | 피 | ||
4. | GND | 피 | ||
5. | 직렬 포트 입력 | 나는 | lvttl | |
6. | 직렬 포트 출력 | 영형 | lvttl | |
7. | GND | 피 | ||
8. | GND | 피 | ||
9. | 하드웨어 차단 펌프, 높은 수준의 효율 | 나는 | lvttl | |
10. | 재설정, 낮은 레벨 효율 | 나는 | lvttl | |
11. | 모듈 온도 경보 (높은 레벨 효과적) | 영형 | lvttl | |
12. | 눈 보호 모드 (높은 레벨 효과적 ) | 나는 | lvttl | |
13. | 펌프 온도 경보 (높은 레벨 효과적) | 영형 | lvttl | |
14. | 펌프 전류 경보 (높은 레벨 효과적 ) | 영형 | lvttl | |
15. | 입력 알람 (높은 레벨 효과적 ) | 영형 | lvttl | |
16. | 출력 알람 (높은 수준 유효) | 영형 | lvttl | |
17. | GND | 피 | ||
18. | GND | 피 | ||
19. | + 5V | 피 | ||
20. | + 5V | 피 | ||
주 1 : | P : 전원; i : 입력; O : 출력; F : N. | |||
주 3 : | 외부 리셋 입력은 낮은 수준입니다. | |||
관련 태그 :
이 제품에 대해 알고 싶으신가요?
IF 우리의 제품에 관심이 있으시고 자세한 내용을 알고 싶습니다. 여기에 메시지를 남겨주세요, 우리는 최대한 빨리 당신을 회신 할 것입니다.
Edfa 광학 증폭기 1U 고문
통합 48/96CH DWDM EDFA 파이버 증폭기 모듈
150GHz 32CH DWDM MUX DEMUX 1529.553nm-1566.723nm 모니터 포트 포함，LC/UPC 1U 랙
5CH WDM GPON XGS-PON 50G-PON RF 비디오 및 OTDR 플러그인 LGX 박스 215*150*20MM
4x400G DCI 박스, 16*100G 1.6T 전송 1U 랙
10G ER 40KM SFP+ 광 트랜시버

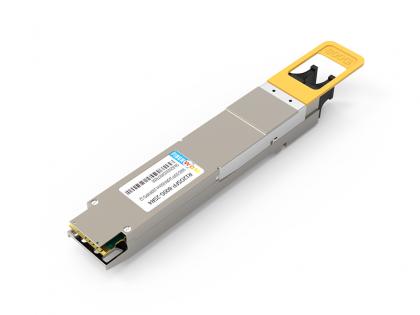

QSFP-DD-400G-SR4 PAM4 850nm 100m MTP/MPO-12 OM4 FEC 광 트랜시버 모듈
