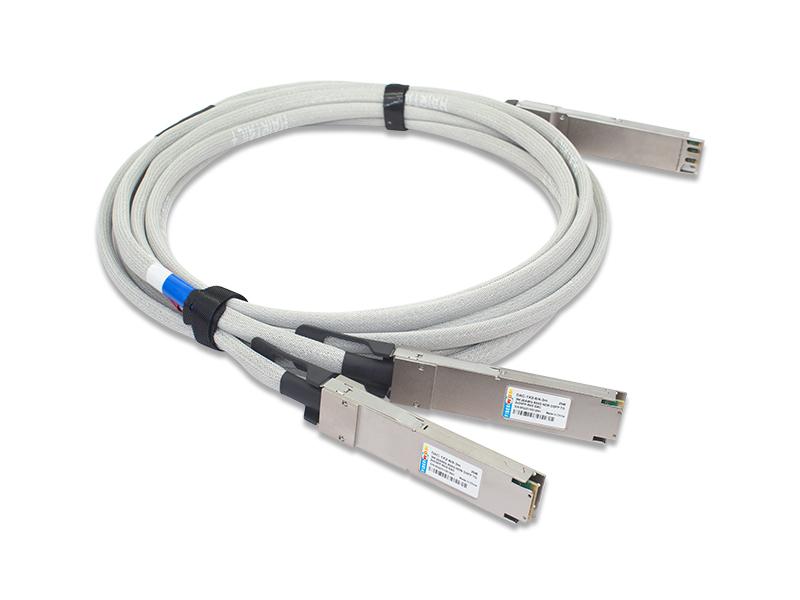

헤어테일+ 800G IB NDR OSFP 브레이크아웃 - 2xOSFP 직접 연결 케이블

특징

  • OSFP MSA를 준수하는 OSFP 모듈
  • 채널당 최대 PAM4 106.25Gbps의 전송 데이터 속도.
  • 800Gb/s ~ 2x400Gb/s 전송 활성화
  • 최대 3m의 링크 길이
  • 내장 EEPROM 기능  작동 케이스 온도 0°C ~ +70°C
  • RoHS2.0 준수
지금 문의하세요 다운로드
  • 제품 상세 정보

헤어테일+ 800G IB NDR OSFP 브레이크아웃 - 2xOSFP 직접 연결 케이블

Nvidia MCP7Y00-Nxxx 교체

800G IB NDR OSFP Breakout to 2xOSFP Direct Attached Cable

절대 최대 정격

매개변수 상징 민 전형적인 맥스 단위
공급 전압 비씨씨 3.13 3.3 3.47 다섯
보관 온도 티에스 -40 85 ℃
작동 케이스 온도 티씨 0 70 ℃
습기 Rh 5 85 %
데이터 속도 800 Gbps

물리적 특성

매개변수 상징 민 전형적인 맥스 단위
길이 엘 0.5 3.0 중
AWG 28 25 AWG
재킷 소재 헤어테일+ 테크놀로지 네트, 실버 그레이

전기 사양

매개변수 상징 민 전형적인 맥스 단위
저항 알콘 3 옴
절연 저항 린스 10 모옴
원시 케이블 임피던스 즈카 95 100 110 옴
결합된 커넥터 임피던스 지메이트 85 100 115 옴

최대 삽입 손실

26.56GHz에서 		SDD21 11 18 1.5M 데시벨
19.75 2.0M
25.3 1.5M

차등

공통 모드 리턴 손실

SCD11/2 2

0.05 ≤f ≤40 GHz의 경우, 여기서 f는 GHz 단위의 주파수입니다.

데시벨

차등

공통 모드 변환 손실 		SCD21-S DD21

0.05 ≤f ≤40 GHz의 경우, 여기서 f는 GHz 단위의 주파수입니다.

데시벨

공통모드에서 공통모드로의 복귀 손실

SCC11/2 2

RLcc(f)≥1.8

0.05 ≤f ≤40 GHz의 경우, 여기서 f는 GHz 단위의 주파수입니다.

데시벨
최소 COM 컴 3 데시벨

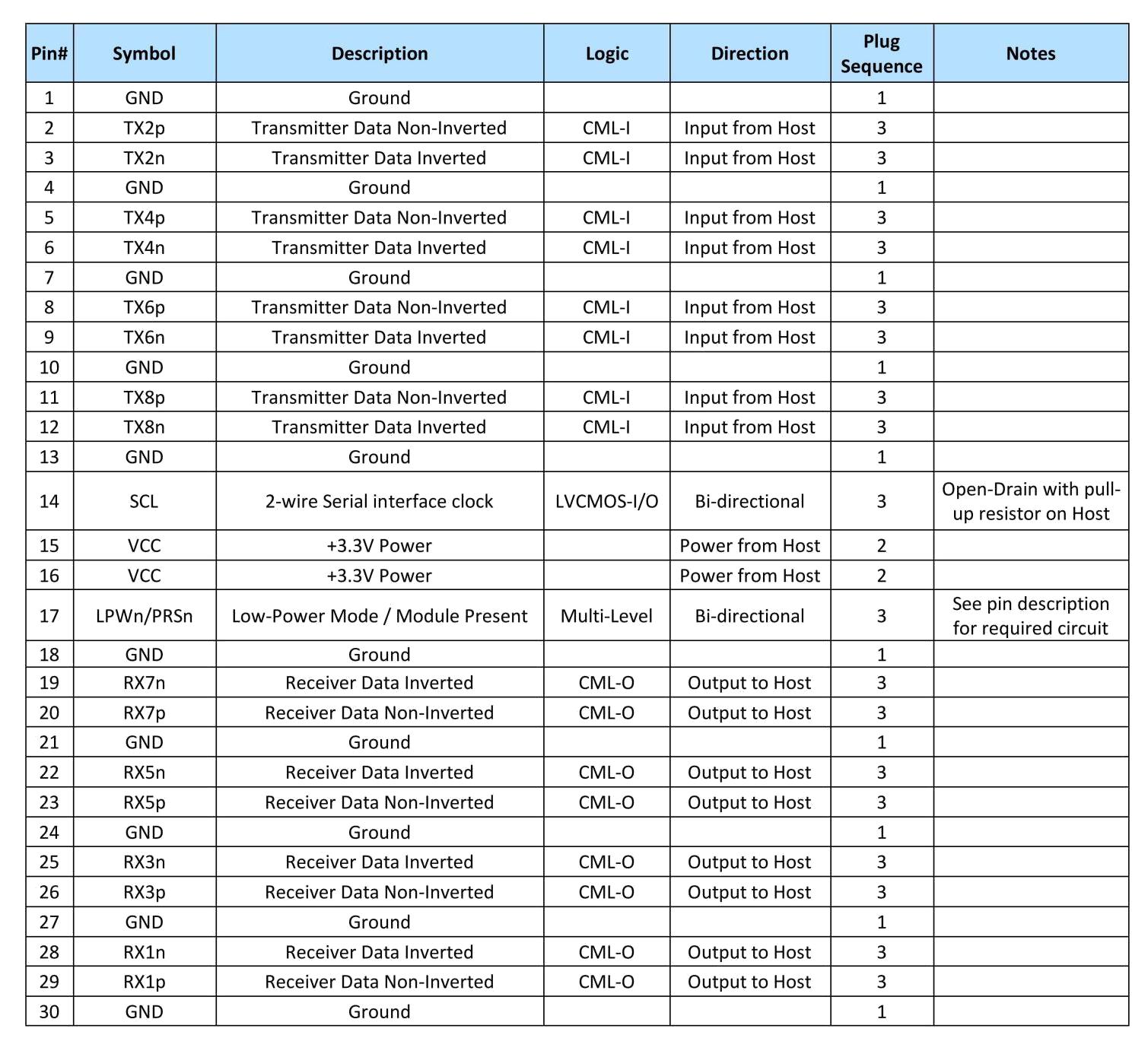

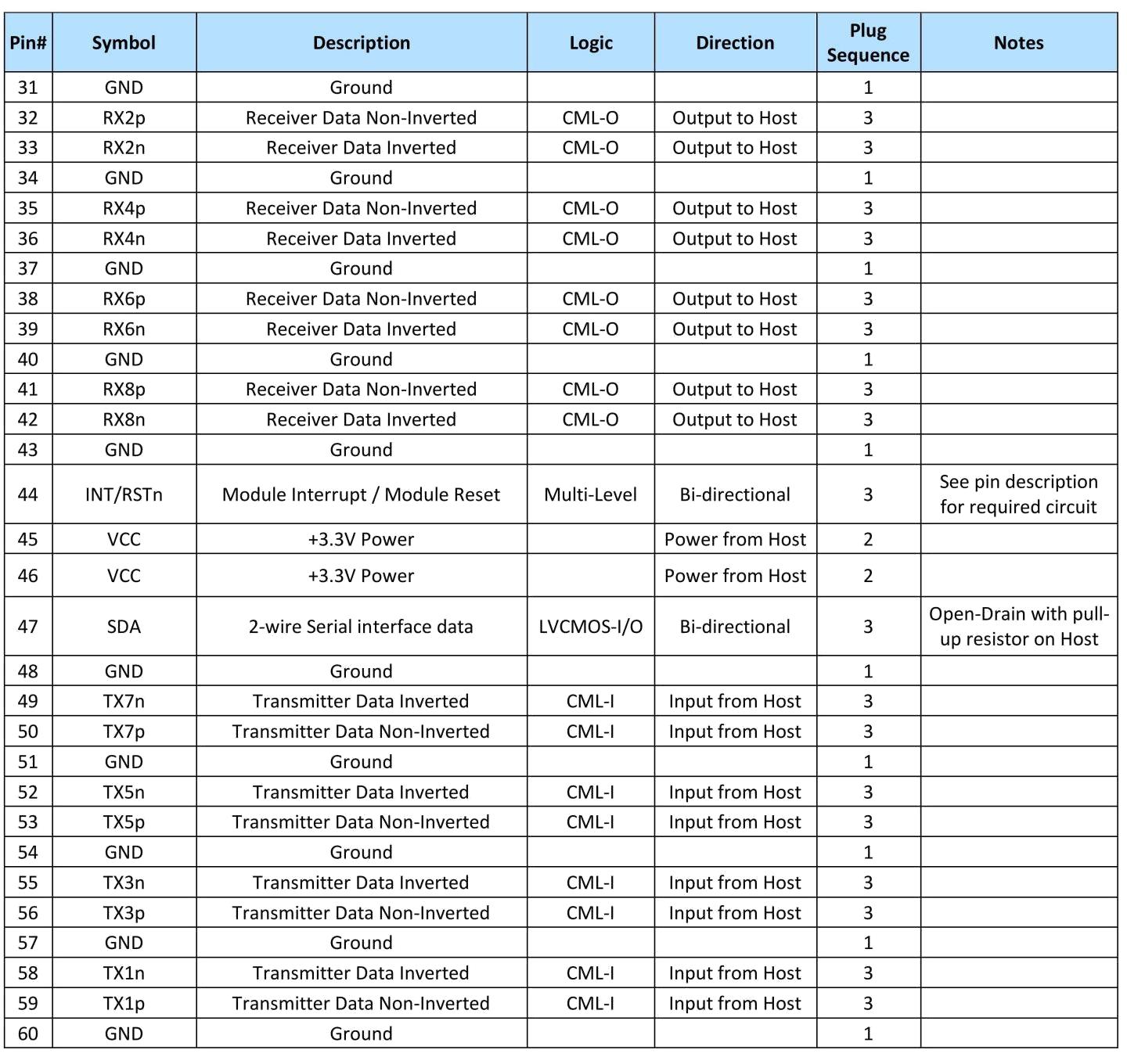

핀 설명

800G IB NDR OSFP Breakout to 2xOSFP Direct Attached Cable

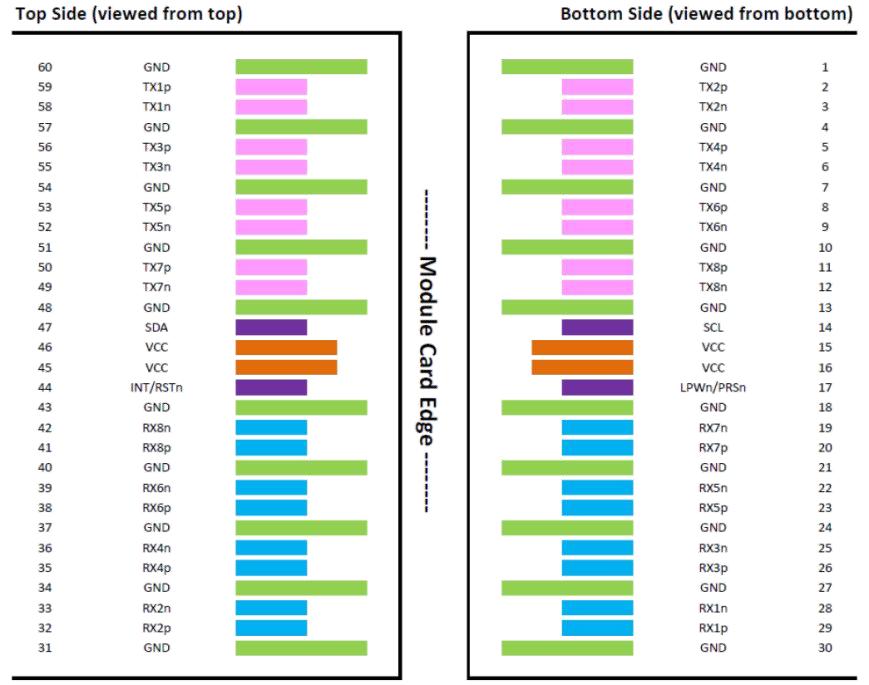

OSFP의 전기 핀아웃 세부 정보

800G OSFP to 2x400G OSFP DAC Cable

800G OSFP to 2x400G OSFP DAC Cable

모듈 메모리 맵

CMIS rev 5.0 또는 그 이상의 CMIS 개정판 및 고객 사양과 호환됩니다.

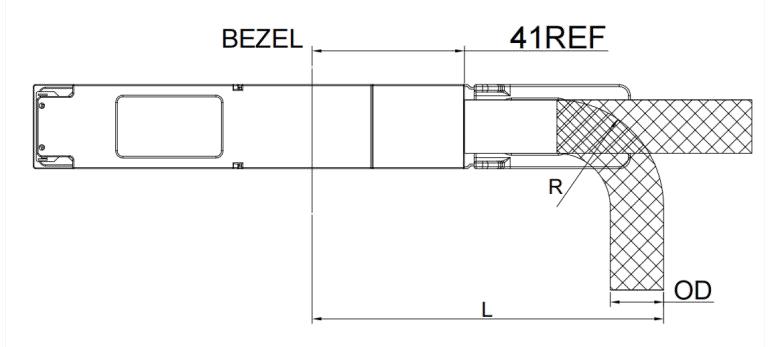

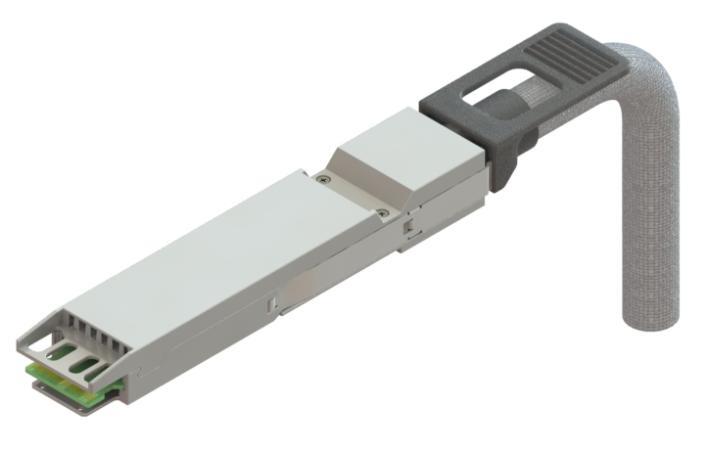

기계적 치수

800G IB NDR OSFP Breakout to 2xOSFP Direct Attached Cable

800G IB NDR OSFP Breakout to 2xOSFP Direct Attached Cable

P0 끝 P1 & P2 끝
계량기 오디 굽힘 반경 "R" 최소 굽힘 반경 "L" 계량기 오디 굽힘 반경 "R" 최소 굽힘 반경 "L"
28AWG 10.2mm 21mm 81mm 28AWG 7.0MM 14mm 75mm
26/25AWG 12.1mm 25mm 85mm 26/25AWG 8.3mm 17mm 78mm

주문 정보

모델 번호 설명
DAC-1X2-8/4-M5 800G IB NDR OSFP - 2xOSFP DAC, 헤어테일+, 0.5m, 28AWG, 실버 그레이.
DAC-1X2-8/4-1M 800G IB NDR OSFP - 2xOSFP DAC, 헤어테일+, 1.0m, 28AWG, 실버 그레이.
DAC-1X2-8/4-1M5 800G IB NDR OSFP - 2xOSFP DAC, 헤어테일+, 1.5m, 26/25AWG, 실버 그레이.
DAC-1X2-8/4-2M 800G IB NDR OSFP - 2xOSFP DAC, 헤어테일+, 2.0m, 26/25AWG, 실버 그레이.
DAC-1X2-8/4-2M5 800G IB NDR OSFP - 2xOSFP DAC, 헤어테일+, 2.5m, 25AWG, 실버 그레이.
DAC-1X2-8/4-3M 800G IB NDR OSFP - 2xOSFP DAC, 헤어테일+, 3.0m, 25AWG, 실버 그레이.

참고문헌

  • IB NDR 및 IEEE802.3ck
  • OSFP MSA 개정판 5.0
  • 공통 관리 인터페이스 사양(CMIS) Rev5.0
