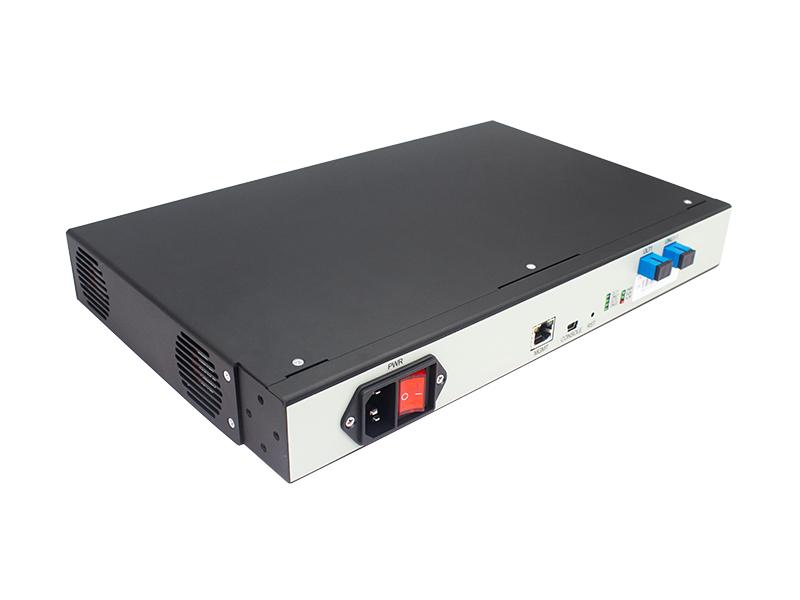

GPON/XGPON/XGSPON 광 증폭기

RD-XG3-POA

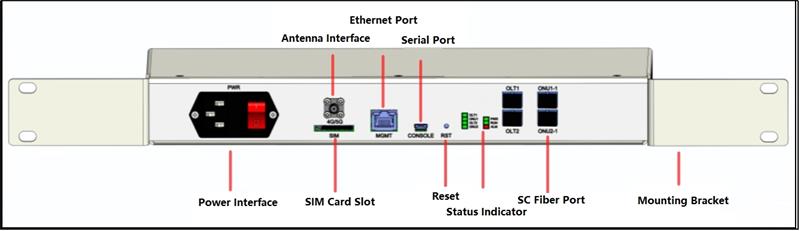

제품 구성도

제품 개요

RD-XG3-POA 시리즈 증폭기는 GPON, XGPON 및 XGSPON 링크에 대한 광 신호 증폭을 지원하며, 세 가지 프로토콜과 호환됩니다. 이 장치는 광전 변환 없이 상·하향 광 신호를 직접 증폭하여 전송 거리를 효과적으로 연장하고 네트워크에서 접속 가능한 가입자 수를 확장합니다.

이 장치는 데스크톱 박스 형태로 배치할 수 있으며, 19인치 또는 21인치 랙에 설치할 수 있는 옵션 랙 마운팅 브래킷을 제공합니다.

기능 설명

1.1 서비스 기능

• 네트워크 전송 거리를 확장하고 접속 가입자 수를 증가시킵니다
• 최대 2채널의 상향 및 하향 신호 증폭을 지원합니다
• 각 채널은 독립 증폭(1-in 1-out) 또는 링크 확장(1-in 2-out)을 지원합니다
• 확장 가능한 전송 거리: 0–40 km
• 전력 예산 개선: 8~12 dB
• 투명한 서비스 전송
• 다중 장치 캐스케이딩 지원
• 전원 차단 바이패스 보호(옵션)
• VOA 전력 조정 기능(옵션)

1.2 관리 기능

• 이더넷 포트 및 직렬 포트를 통한 로컬 관리
• 4G/5G SIM 카드를 통한 원격 연결 및 관리(옵션)

1.3 네트워크 관리

• 기본 구성, 성능 모니터링 및 경보 관리를 지원합니다
• 보안 관리, 로그 관리 및 장비 유지보수를 지원합니다
• 원격 펌웨어 업그레이드를 지원합니다

1.4 전원 공급

• AC 110V/220V/230V 또는 DC 48V 전원 입력과 호환됩니다

1.5 방열

• 팬 속도는 자동 또는 수동 모드로 조절 가능합니다

성능 사양

제품 구성

1.1 구성 1: 광 전력 증폭

직접 광 전력 증폭을 위한 1입력 1출력 설계; 전원 차단 바이패스 보호는 선택 사항.

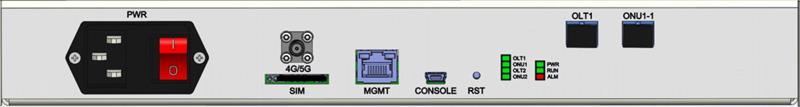

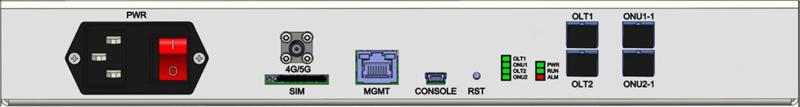

그림 3 단일 채널 패널 도면

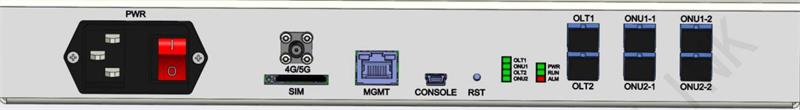

그림 4 이중 채널 패널 도면

1.1 구성 2: 링크 확장

기존 광 링크를 확장하기 위한 1입력 2출력 설계.

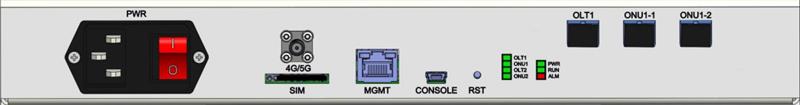

그림 5 단일 채널 패널 도면

그림 6 이중 채널 패널 도면
