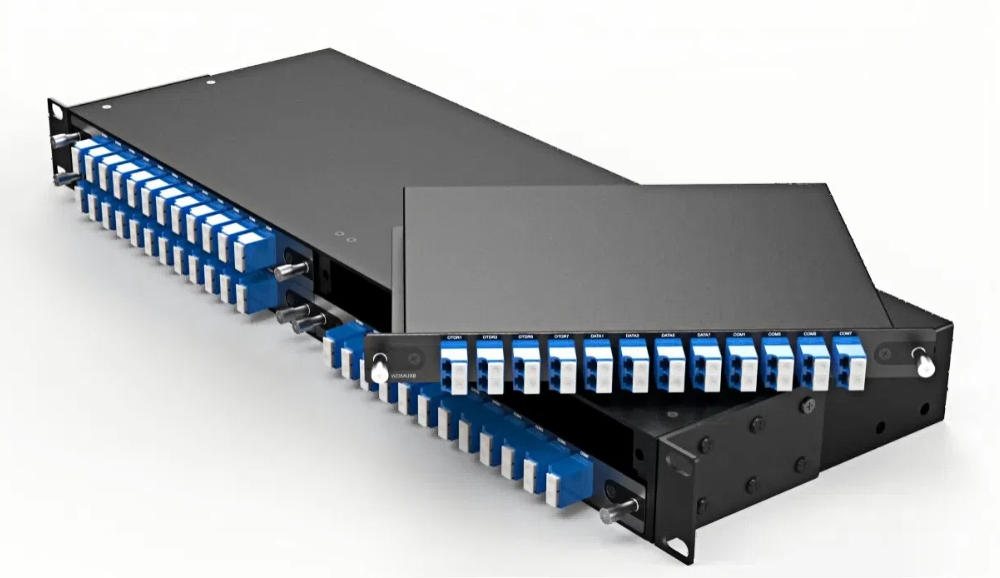

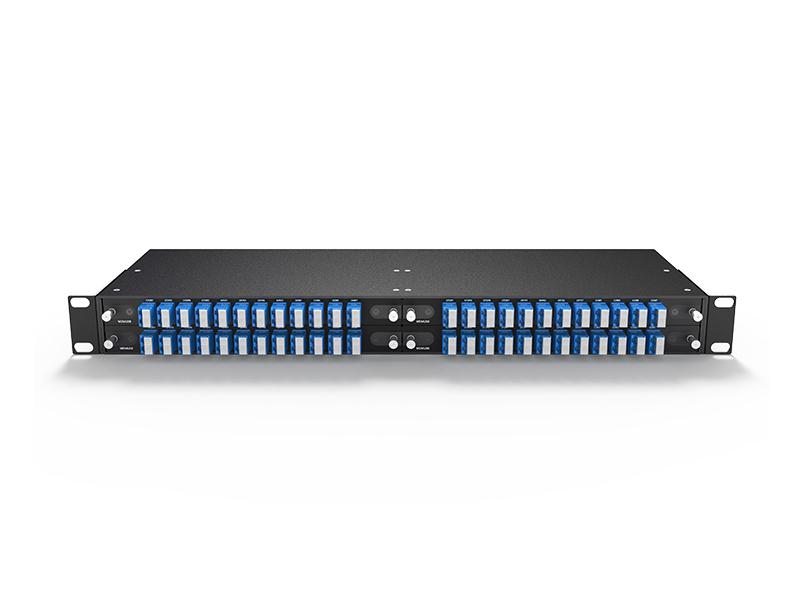

32채널 WDMUX OTDR 1625/1650 및 FTTH 데이터

1310/1490/1550,LC/UPC

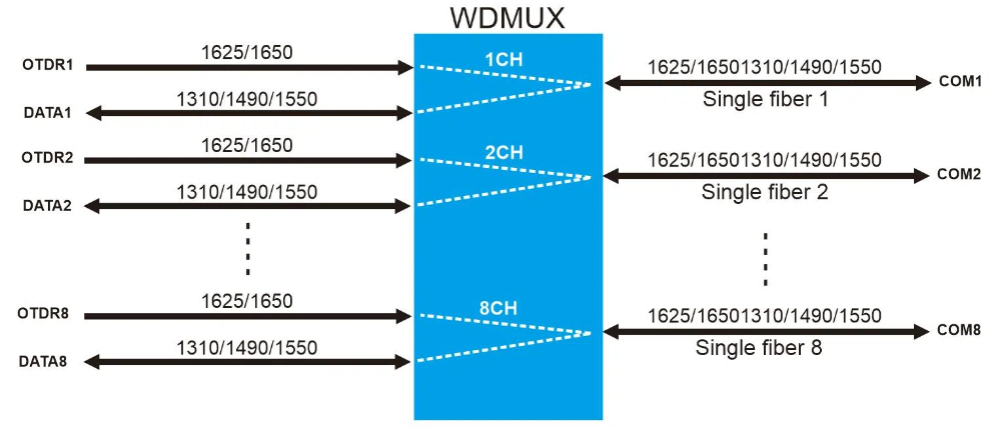

32chanenls WDMUX OTDR

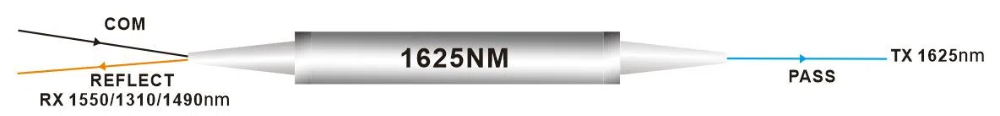

FIBERWDM은 FWDM TX 1625nm RX 1310/1490/1550nm를 제공하며 손실이 적고 안정적인 성능을 제공합니다.

이는 OTDR(광섬유 케이블 라인 모니터링 시스템)에서 작동합니다.

32chanenls WDMUX OTDR

특징

넓은 대역폭

낮은 삽입 손실

높은 채널 격리

뛰어난 신뢰성과 안정성

응용 프로그램

광 증폭기

케이블 TV

OTDR

라인 링크

32chanenls WDMUX OTDR

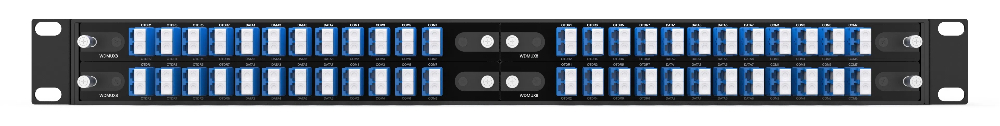

제품 패널

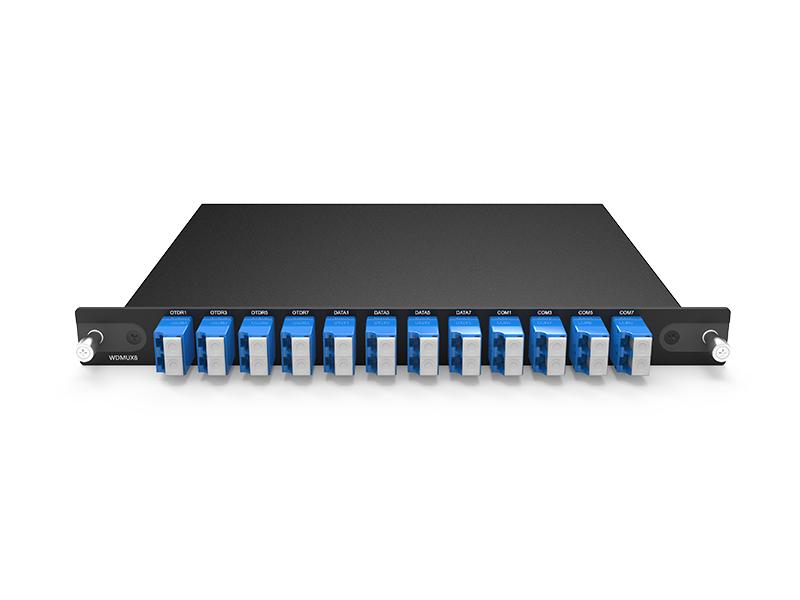

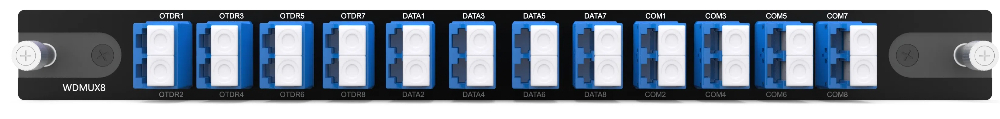

8CH WDMUX Plug-in LGX Module

8CH WDMUX 플러그인 LGX 모듈

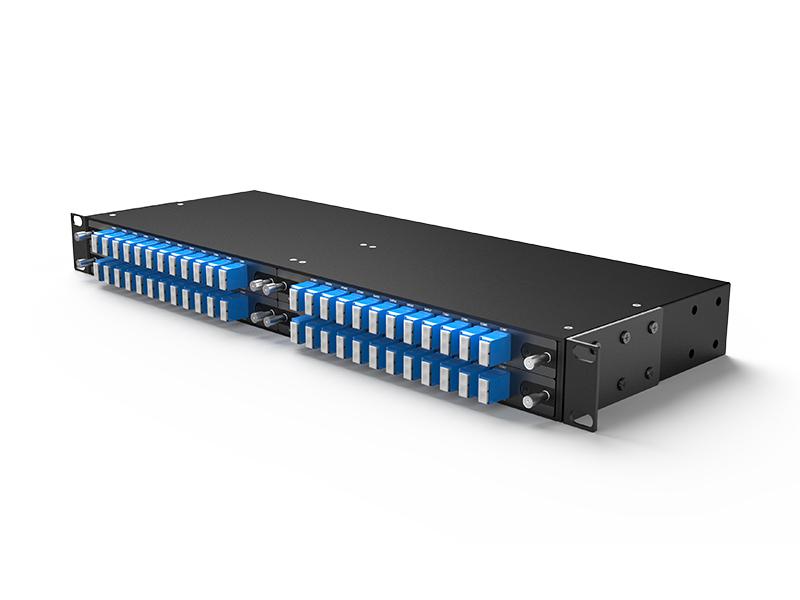

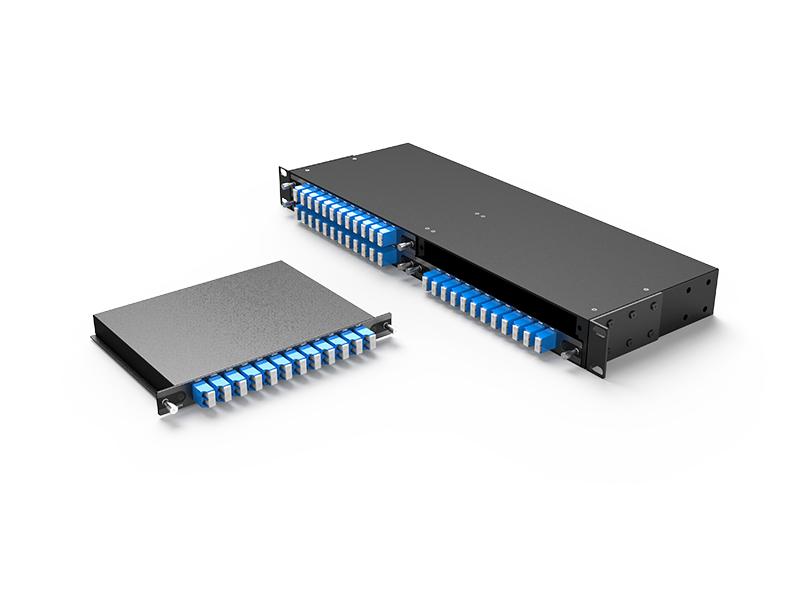

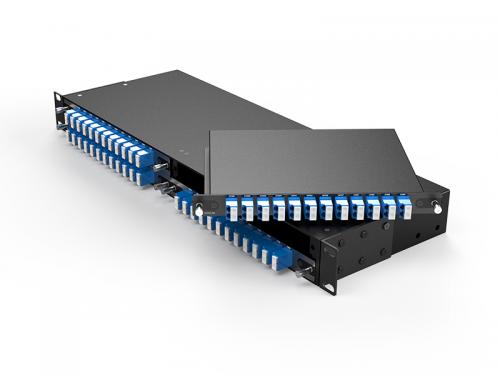

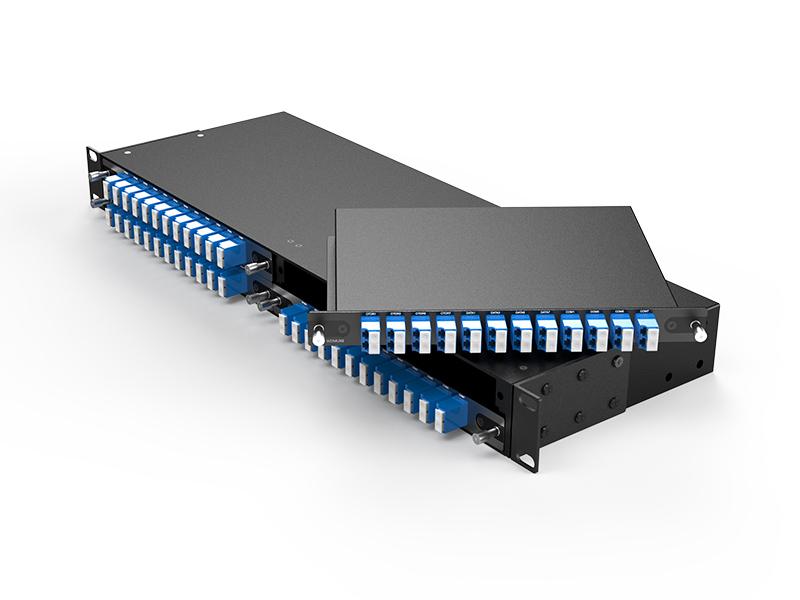

4slos 1U Rack for holding 4pcs LGX Module, up to 32ch WDMUX

4개의 LGX 모듈(최대 32ch WDMUX)을 보관할 수 있는 4slos 1U 랙

명세서

파장

TX1625/1650nm RX1310/1490/1550nm

기술

TFF(박막 필터)

통과대역

1600~1670nm

반사

1260~1580

통과대역 리플

≤0.30dB

IL @ 패스밴드

≤0.80dB

반사대역 리플

≤0.20dB

IL @ Reflection

≤0.60dB

전송 격리(조정 채널)

≥30dB

전송 격리(비조정 채널)

≥50dB

반사 분리

≥15dB

편광 의존 손실

≤0.1dB

편광 모드 분산

≤0.2ps

열 안정성

≤0.005N

지향성

≥50dB

반사 손실

≥45dB

광 전력 처리

≤500mW

온도

작동 온도 -40~85°C

보관 -40~85°C

순중량

LGX 박스 0.5KG

4슬롯 1u 랙 1.5KG

패키지 치수

LGX 모듈 214.5*20*150mm

1U 랙 440*40*160nm

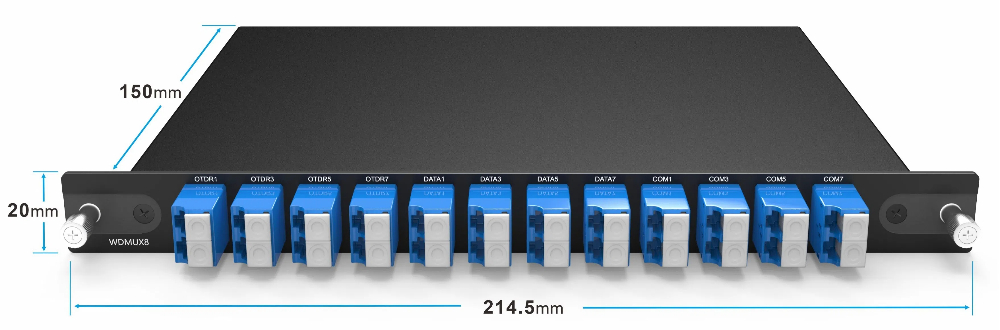

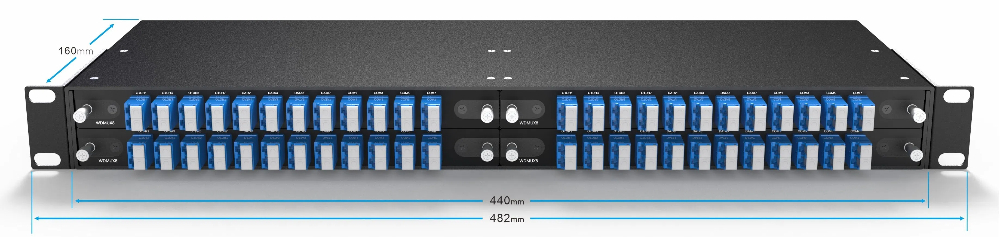

치수도면(mm)

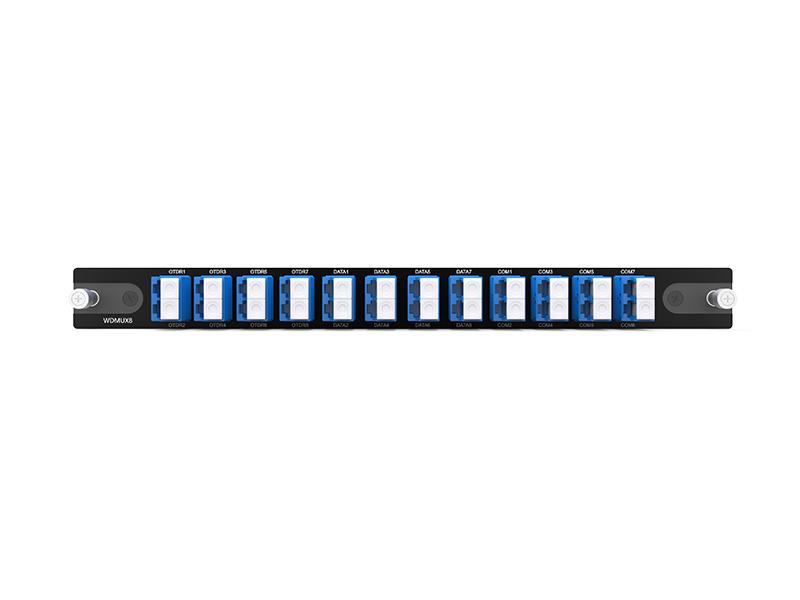

Plug-in LGX Module

플러그인 LGX 모듈

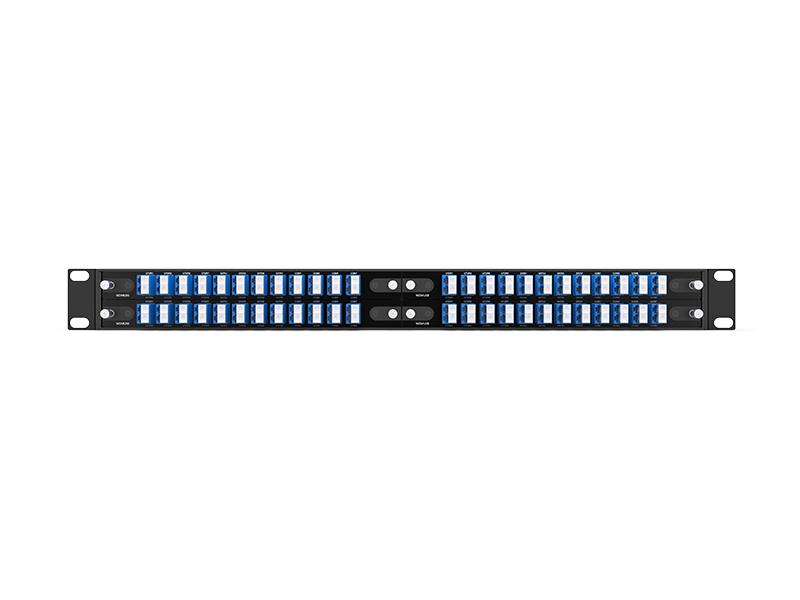

4slots 1U Rack for holding LGX Module

LGX 모듈을 보관하기 위한 4슬롯 1U 랙

주문 정보

부품 번호

명세서

WDMUX8

8채널 WDMUX OTDR 1625/1650 및 FTTH DATA 1310/1490/1550, LC/UPC 플러그인 LGX 모듈

1U02-4LGX

플러그인 LGX 박스용 4개 슬롯이 있는 19인치 1U 랙, 440*160*44mm
