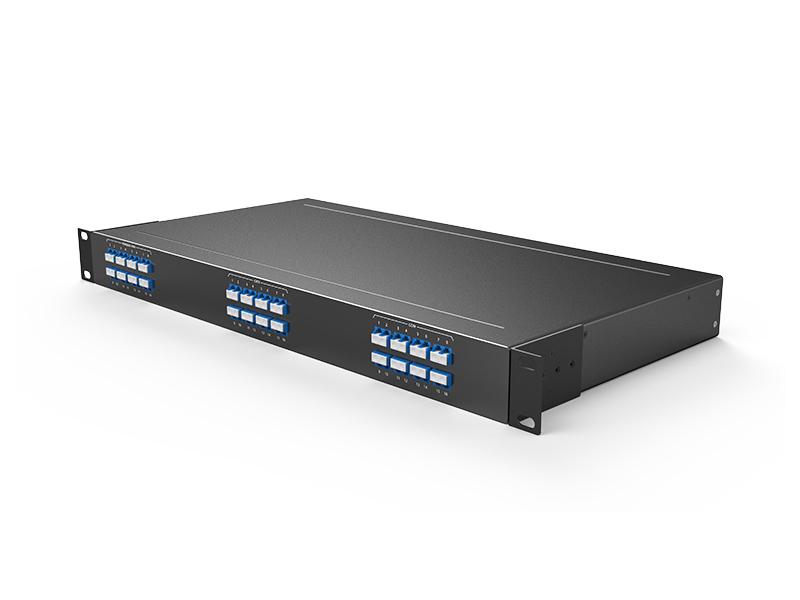

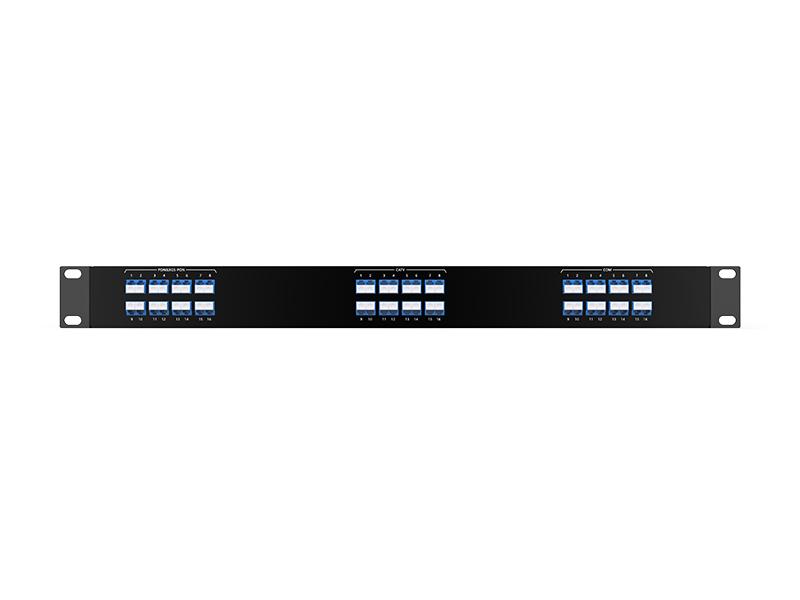

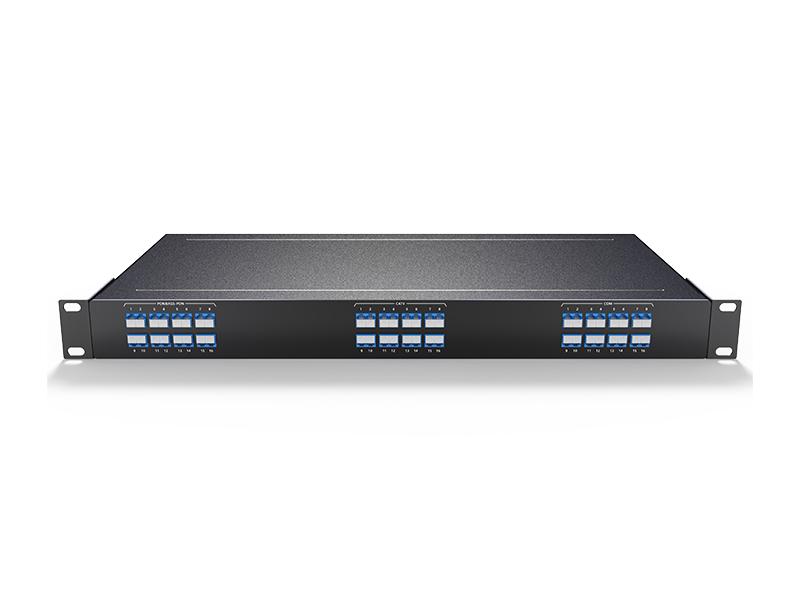

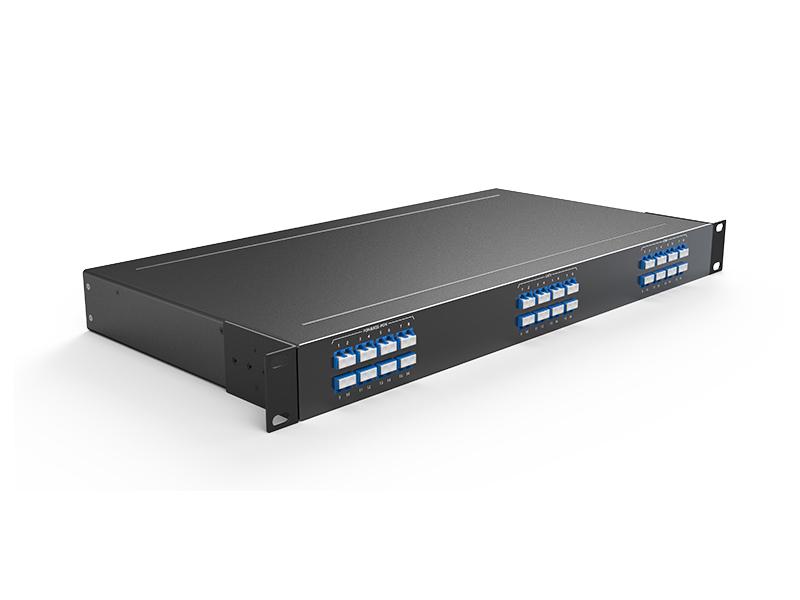

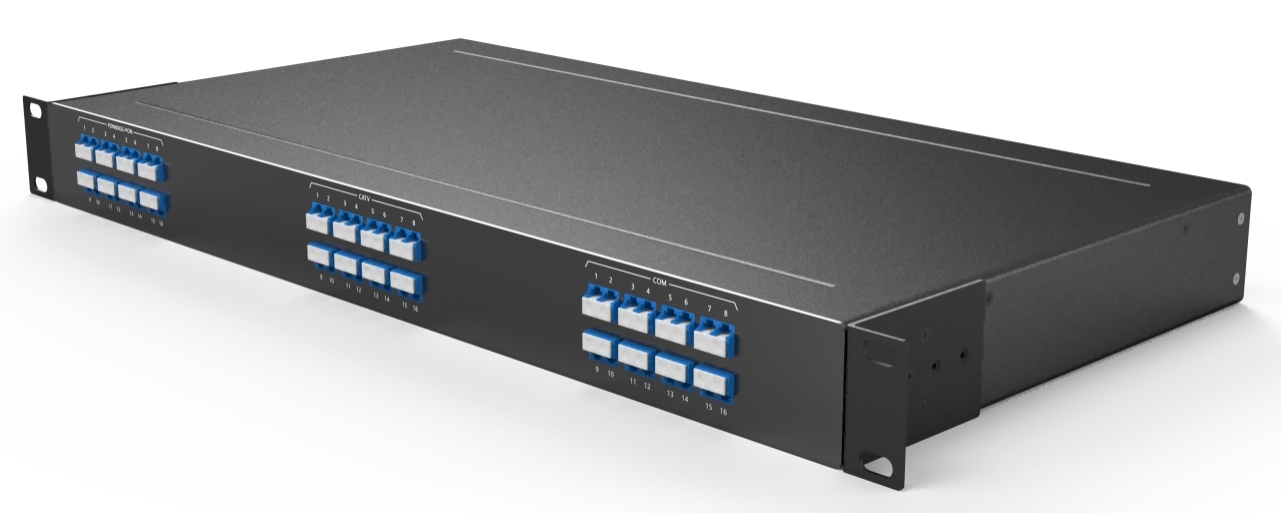

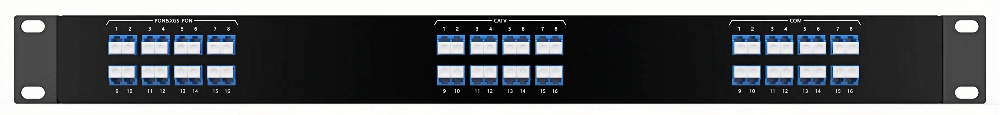

16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK
16FW-1U01-T55R3149-2757
fiberwdm FWDM TX 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM은 낮은 손실과 신뢰할 수있는 성능입니다.
FTTH/FTTX에서 작동하며 PON 시스템에서 1310/1490 및 1270/1577NM에서 작동하며 CATV 신호는 1550NM을 사용하여 동일한 섬유로 전달됩니다.
제품 형벌

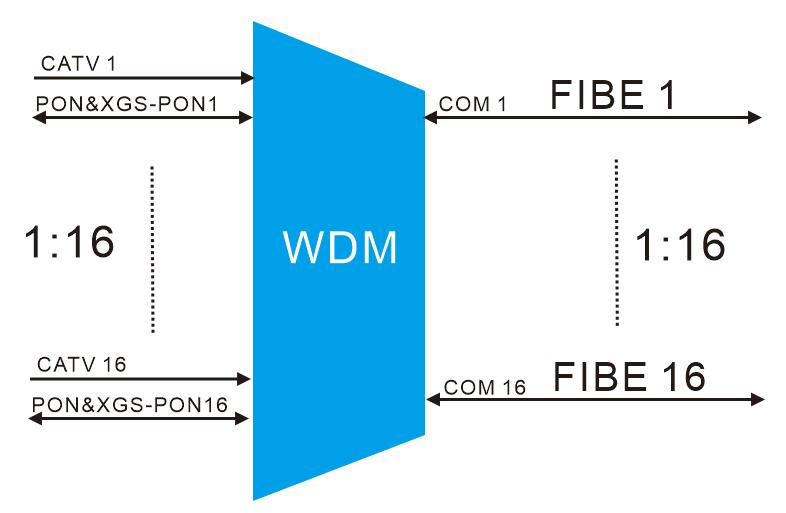

애플리케이션
특징
유 넓은 대역폭
유 낮은 삽입 손실
유 높은 채널 분리
유 탁월한 신뢰성과 안정성
응용 프로그램
유 광학 증폭기
유 catv
명세서
|
파장 |
TX1550 RX1310/1490NM & 1270/1577NM |
기술 |
TFF (박막 필터) |
|
통과 대역 |
1540 ~ 1560nm |
반사 |
1260~1500&1574~1620 |
|
통과 대역 리플 |
≤0.30dB |
il @ passband |
≤0.80dB |
|
반사 밴드 리플 |
≤0.20dB |
il @ 반사 |
≤0.60dB |
|
통과 대역 격리 |
≥30dB |
반사 격리 |
≥15dB |
|
편광 모드 분산 |
≤0.2ps |
열 안정성 |
≤0.005N |
|
지향성 |
≥50dB |
반환 손실 |
≥45dB |
|
광 전력 처리 |
≤500MW |
온도 |
-40 ~ 85 ° C 작동 스토리지 -40 ~ 85 ° C |
|
섬유 유형 |
SMF-28E |
패키지 치수 |
44*440*230mm |
메모.
1) 모든 사양은 커넥터가없는 장치를 기반으로하며 파장, 편광 및 온도를 통해 보장됩니다.
2) PMD 및 색채 분산 값은 설계에 의해 보장됩니다.
3) 사양은 통지없이 변경 될 수 있습니다

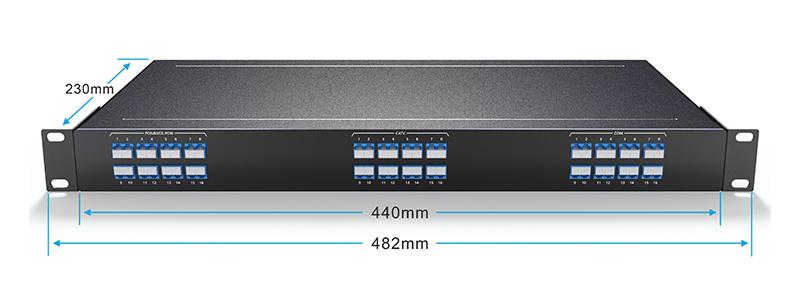

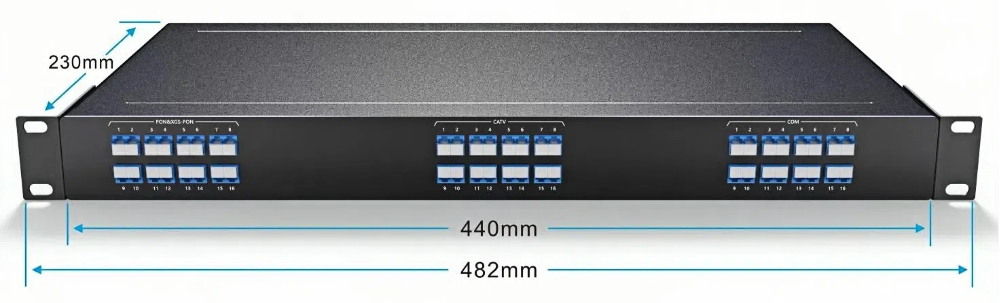

강철 치수는 ¼ mmï¼를 그리는 강철 치수
|
주문 정보 |
부분 번호 |
|
명세서 |
16FW-1U01-T55R3149-2757 |
이 제품에 대해 알고 싶습니까?
IF 우리의 제품에 관심이 있으시고 자세한 내용을 알고 싶습니다. 여기에 메시지를 남겨주세요, 우리는 최대한 빨리 당신을 회신 할 것입니다.
FTTH FWDM TX 1540-1560 RX 1260-1500&1575-1650 FWDM 구성 요소

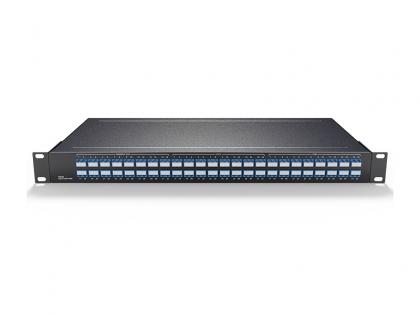

32채널 FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U 랙
