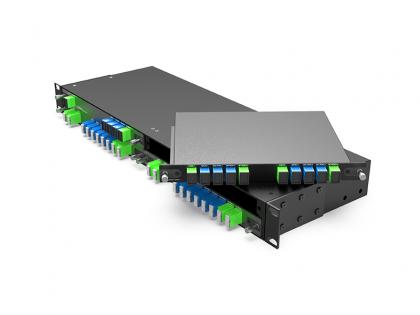

32채널 FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U 랙

This 32-channel FWDM module integrates CATV 1550nm transmission with PON 1310/1490nm and XGS-PON 1270/1577nm reception for FTTH/FTTX networks. Using TFF technology, it features low insertion loss (≤0.8dB), high isolation (≥30dB), and stable performance in harsh environments (-40°C to 85°C). The 1U rack design with LC/UPC connectors supports hybrid signal transmission. Two models offer reflection isolation of ≥15dB (A) or 20dB (B), suitable for CATV, optical amplifiers, and fiber access systems.

  • 제품 상세 정보

32채널 FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U 랙

32FW-1U01-T55R3149-2757A/B

FIBERWDM은 FWDM TX 1550nm RX PON 1310/1490nm &를 제공합니다. XGS-PON 1270/1577nm는 손실이 적고 안정적인 성능을 제공합니다.

FTTH/FTTX에서 작동하며, PON 시스템에서는 1310/1490 &1270/1577nm에서 작동하고, CATV 신호는 1550nm를 사용하여 동일한 광섬유를 통해 전송됩니다.

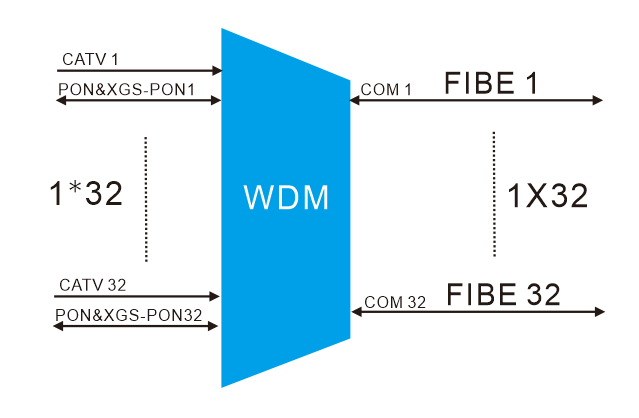

제품 페널티

응용 프로그램

특징

u 넓은 대역폭

u 낮은 삽입 손실

u 높은 채널 격리

u 뛰어난 신뢰성과 안정성

응용 프로그램

u 광 증폭기

u CATV

사양

파장

TX1550 RX1310/1490nm&1270/1577nm

기술

TFF(박막 필터)

통과대역

1540~1560nm

반사

1260~1500&1574~1620

통과대역 리플

≤0.30dB

통과대역의 IL

≤0.80dB

반사 대역 리플

≤0.20dB

IL @ 반사

≤0.60dB

통과대역 격리

≥30dB

반사 격리

≥15dB (A형)

20dB (B형)

편광 모드 분산

≤0.2ps

열 안정성

≤0.005N

지향성

≥50dB

반사 손실

≥45dB

광학 전력 처리

≤500mW

온도

작동 시 -40~85°C

보관 시 -40~85°C

섬유 종류

SMF-28e

패키지 크기

44*440*230MM

참고: 1) 모든 사양은 커넥터가 없는 장치를 기준으로 하며, 파장, 편광 및 온도에 따라 보장됩니다.

2) PMD 및 색 분산 값은 설계상 보장됩니다.

3) 사양은 예고 없이 변경될 수 있습니다.

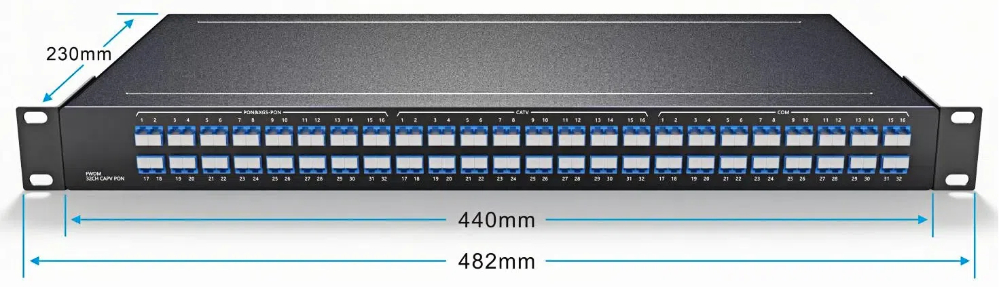

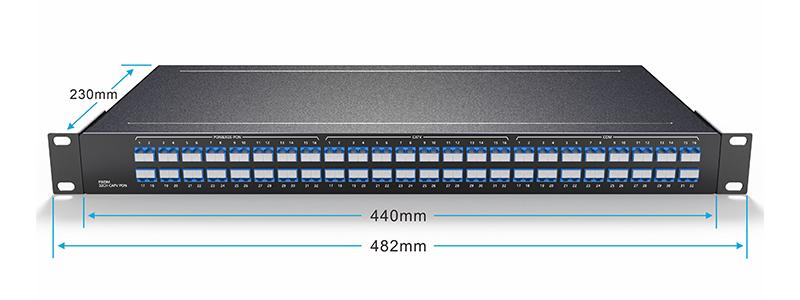

강철 치수 도면(mm)

주문 정보

주문 정보

사양

32FW-1U01-T55R3149-2757A

32채널 FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U 랙 반사 차단 ≥15dB

32FW-1U01-T55R3149-2757B

32채널 FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U 랙 반사 차단 20dB
