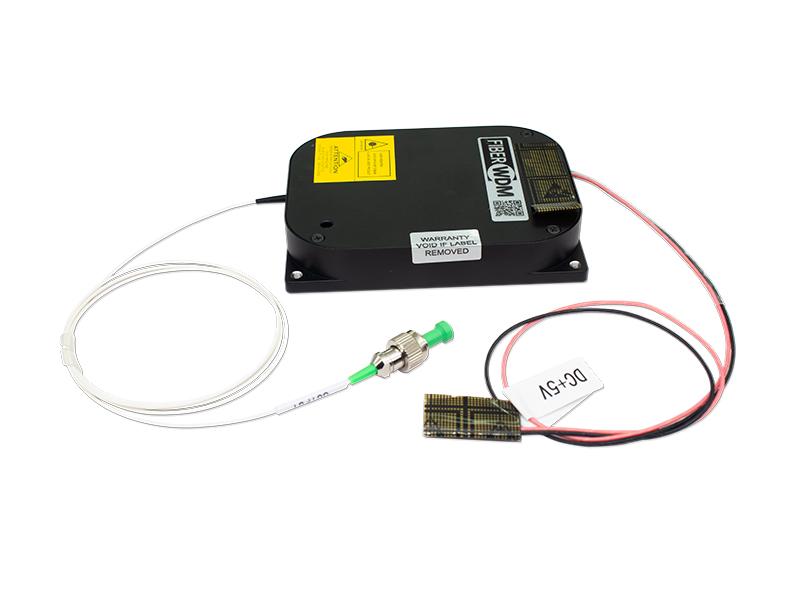

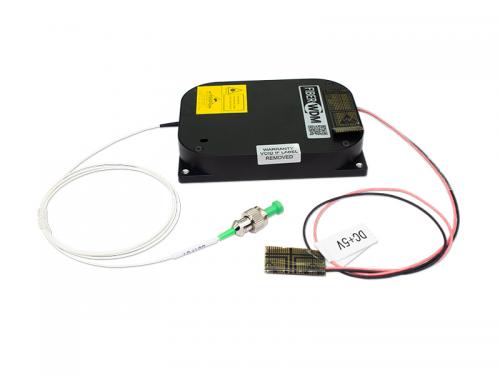

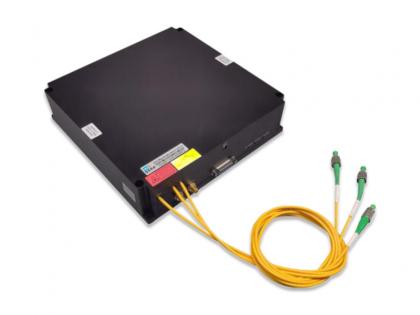

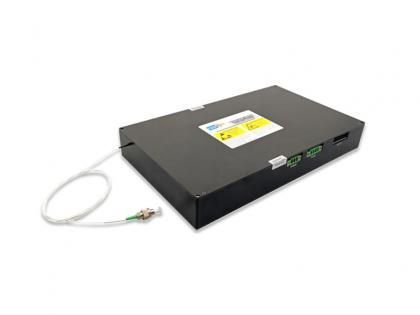

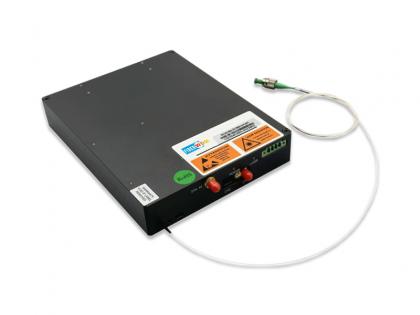

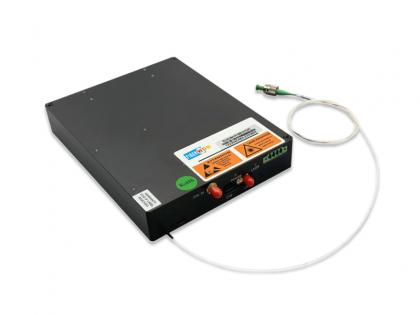

C 밴드 ASE 광원
RD-ASE-M3-C-1.5DB-23BM-0.9L-1M-FC/APC
Fiberwdm 의 C- 밴드 ASE 광원은 뛰어난 스펙트럼 평탄도와 광범위한 범위, 안정적인 출력 전력 및 다양한 분야의 광범위한 호환성을 특징으로하며 연구, 테스트 및 시스템 통합 애플리케이션을 위해 특별히 설계되었습니다. 고성능 광원에 대한 수요를 충족시키고 광학 분야에서 Fiberwdm의 심오한 전문 지식과 혁신적인 정신을 보여줍니다.
광학 사양 :
|
 매개 변수  |
 분  |
 유형.  |
 최대  |
 단원  |
 비고  |
|
 스펙트럼 모양  |
- |
 평평한  |
- |
 -  |
- |
|
 작업 파장  |
 1527  |
- | 1565 |
 nm  |
- |
|
 출력 전력  |
- | 23 | 23 |
 dbm  | - |
|
 스펙트럼 너비  |
0
- | 38 | - |
 nm  |
 @+25  |
|
 스펙트럼 평탄도  |
- | 1.5 | 3.0 |
 db  |
 @+25 Â Â retput = 23dbm  |
|
 단기 전력 안정성  |
- | - | 0.05 |
 db  |
 @+25  |
|
 장기 전력 안정성  |
- | - | 0.1 |
 db  |
 @+25  |
|
 제어 모드  |
APC | - | - | - |
작업 환경 ¼
| 매개 변수 | 분 | 타이프. | 최대 | 단원 | 비고 |
|
 작업 온도  |
-10 | - |
 +60  |
 ° C  |
 온도 내성 ± 2  |
|
 저장 온도  |
-40 | - | +85 |
 ° C  |
 온도 내성 ± 2  |
|
 상대 습도  |
5 | - | 90 | % | - |
| 매개 변수 | 분 | typ. | 최대 | 단위 | 비고 |
| 전원 공급 장치 | +4.75 |
 +5  |
 +5.25  |
v | - |
|
 실온에서의 전력 소비  |
- | - | 10 | W | - |
|
 전 온도에서의 전력 소비  |
- | - | 15 | W | -<661 |
인터페이스 :
커넥터 유형 : 26 핀 커넥터
|
 핀  |
 이름  |
 속성  |
 레벨  |
 설명  |
| 1 |
 VCC_3.3V  |
 p  |
- |
 3.3V 전원 공급 장치  |
| 2 |
 VCC_3.3V  |
 p  |
- |
 3.3V 전원 공급 장치  |
| 3 |
 gnd  |
 p  |
- |
 gnd  |
| 4 |
 gnd  |
 p  |
- |
 gnd  |
| 5 |
 NC  |
 f  |
- |
 예약  |
| 6 |
 NC  |
 F  |
- |
 예약  |
| 7 |
 NC  |
 f  |
- |
 예약  |
| 8 | nc  |
 f  |
- |
 예약  |
| 9 |
 output_alarm  |
 o  |
 lvttl  |
 출력 전원 알람  |
| 10 |
 input_alarm  |
 o  |
 lvttl  |
 입력 전력 알람  |
| 11 |
 pumptem_alarm  |
 o  |
 lvttl  |
 펌프 온도 알람  |
| 12 |
 펌프 _currentalarm  |
 o  |
 lvttl  |
 펌프 전류 알람  |
| 13 |
 nc  |
f | - |
 예약  |
| 14 |
 moduletem_alarm  |
 o  |
 lvttl  |
 모듈 온도 경보  |
| 15 |
 NC  |
 f  | - |
 예약  |
| 16 |
 펌프 온/오프  |
 f  |
 OFF  |
 낮은 레벨 펌프 꺼짐  |
| 17 | NC |
 f  |
- |
 예약  |
| 18 |
 재설정  |
 f  |
- |
 외부 재설정 입력  |
| 19 |
 gnd  |
p | - |
 gnd  |
| 20 |
 gnd  |
 p  |
- |
 gnd  |
| 21 |
 rxd  |
i |
 rs232  |
 직렬 데이터 입력  |
| 22 |
 TXD  |
o |
 rs232  |
 직렬 데이터 출력  |
| 23 |
 gnd  |
 p  |
- |
 gnd  |
| 24 |
 gnd  |
 p  |
- |
 gnd  |
| 25 |
 VCC_3.3V  |
 p  |
- |
 3.3V 전원 공급 장치  |
| 26 |
 VCC_3.3V  |
 p  |
- |
 3.3V 전원 공급 장치  |
노
모든 출력 경보 핀이 낮을 때 Note2ï¼ 알람 메시지.
Note3ï¼ 외부 재설정 입력 활성 낮음.
Note4ï¼ 16 핀 저 레벨 펌프 꺼짐.

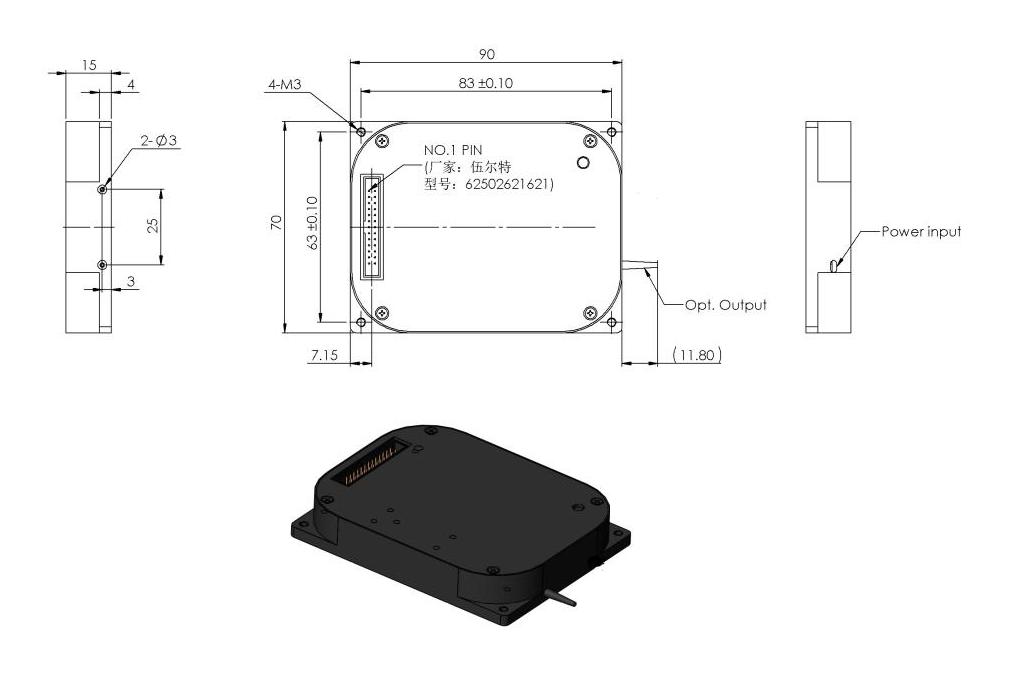

기계적 구조 ¼
치수, LXWXH : 90*70*15mm ± 0.2mm

피그 테일 :
|
 항목  |
 사양  |
 비고  |
|
 섬유 유형  |
 smf 900um  |
|
|
 섬유 길이  |
 1000 ± 2mm  |
 외교 구조  |
|
 섬유 커넥터  |
 입력/출력 : FC/APC  |
소프트웨어 매개 변수 설정 범위 및 기본 상태 :
|
 매개 변수  |
 분  |
 기본값  |
 최대  |
 단위  |
|
 높은 출력 광 전력 경보 임계 값  |
13 | 23.5 |
 23.5 0  |
 dbm  |
|
 펌프 바이어스 전류  |
- | - |
 1.2*EOL 전류  |
 ma  |
|
 출력 광 전력  |
13 | 23 |
 23  |
 dbm  |
|
 높은 모듈 온도 경보 임계 값  |
50 | 80 | 80 |

  |
펌프 온 오프 상태  |
 NC  |
 OFF  |
 NC  |
- |
|
 작업 모드  |
 NC  |
 APC  |
 NC  |
- |
|
 defalut 모드  | <11103 <11104- | <11106 23 | <11108- |
 db  |
소프트웨어의 매개 변수의 정확도 :
|
 매개 변수  |
 분  |
|
 펌프 바이어스 전류  |
 0.1ma  |
|
 구성 출력 광학 전력  |
 0.1dbm  |
|
 높은 모듈 온도 경보 임계 값  |
 0.1  |
|
 출력 온도 (펌프)  |
 0.1  |
직렬 포트 통신 프로토콜 :
|
 항목  |
<11192 값  |
 단위  |
|
 전송 속도  |
 9600  |
 비트/s  |
|
 데이터 비트  |
8 |
 비트  |
|
 중지 비트  |
1 |
 비트  |
|
 패리티 비트  |
 없음  |
