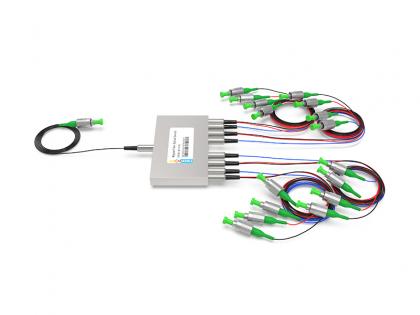

M1x8 자석 섬유 광 스위치
M1x8 광 스위치는 광 신호를 연결하거나 차단하여 광 경로에 연결됩니다. 스위치는 기계적 구성이 아니며 전기 제어 신호를 통해 활성화됩니다. 스위치에는 내장 서큘레이터 및 절연체 기능도 있습니다. 제품은 항공 우주 및 군사 장비에 널리 사용됩니다.
성능 사양
| 매개변수 |
단위 |
명세서 |
| 파장 범위 |
nm |
1520년 ~ 1580년 |
| 테스트 파장 |
nm |
1550년 |
| 삽입 손실1, 2 |
데시벨 |
≤ 2.0 |
| TDL |
데시벨 |
≤ 0.30 |
| PDL |
데시벨 |
≤ 0.20 |
| 반환 손실 |
데시벨 |
≥ 50 |
| 누화 |
데시벨 |
≥ 40 |
| 반복성 |
데시벨 |
≤ ±0.01 |
| 전환 시간 |
우리를 |
≤ 100 |
| 펄스 기간 |
우리를 |
≥ 200 |
| 내구성 |
주기 |
≥100억 |
| 스위치 유형 |
NA |
래칭 |
| 작동 전류 |
엄마 |
≤ 200 |
| 최대 광학 출력 |
밀리와트 |
≤ 500 |
| 작동 온도 |
℃ |
-5 ~ +70 |
| 보관 온도 |
℃ |
-40 ~ +85 |
| 치수 |
mm |
(L)40.0×(W)33.0×(H)7.5 ±0.2 |
2 커넥터 제외, 한 쌍의 커넥터에 대해 0.2dB.
기계적 치수(단위: mm)
전기 드라이브
| 유형 |
상태 |
광학 노선 |
전기 드라이브 |
|||||||||||||||
| 핀 그룹 ㅏ |
핀 그룹 비 |
핀 그룹 씨 |
핀 그룹 디 |
핀 그룹 이자형 |
핀 그룹 에프 |
핀 그룹 G |
핀 그룹 시간 |
|||||||||||
| 핀 1 |
핀 2 |
핀 3 |
핀 4 |
핀 5 |
핀 6 |
핀 7 |
핀 8 |
핀 9 |
핀 10 |
핀 11 |
핀 12 |
핀 13 |
핀 14 |
핀 15 |
핀 16 |
|||
| M1×8 |
Ⅰ |
Com-P1 |
브이+ |
GND |
브이+ |
GND |
브이+ |
GND |
브이+ |
GND |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
| Ⅱ |
Com-P2 |
GND |
브이+ |
GND |
브이+ |
브이+ |
GND |
브이+ |
GND |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
|
| Ⅲ |
Com-P3 |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
GND |
브이+ |
브이+ |
GND |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
|
| Ⅳ |
Com-P4 |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
브이+ |
GND |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
|
| Ⅴ |
Com-P5 |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
|
| Ⅵ |
Com-P6 |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
|
| Ⅶ |
Com-P7 |
브이+ |
GND |
GND |
브이+ |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
브이+ |
GND |
|
| Ⅷ |
Com-P8 |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
브이+ |
GND |
GND |
브이+ |
브이+ |
GND |
|
기능 다이어그램
주문 정보
FSW-M1x8-□-□-□-□-□-□-□
| —□ |
—□ |
—□ |
—□ |
—□ |
—□ |
—□ |
| 스위치 유형 |
섬유 유형 |
전압 |
파장 |
튜브 유형 |
섬유 길이 |
커넥터 |
| 비: 양방향 |
SM： 에스엠，9/125 엑스: 기타 |
2.5： 2.5V 엑스: 기타 |
1550: 1550nm 엑스: 기타 |
250: 250um 900： 900um 엑스: 기타 |
05： 0.5m±5cm 10： 1.0m±5cm 엑스: 기타 |
OO：없음 FC：FC/PC FA：FC/APC SC：SC/PC 사：SC/APC LC: LC/PC X：기타 |
