APD2008 눈사태 감지기

APD2008 눈사태 감지기

사용자 설명서

2.1 외관 및 인터페이스 설명

모듈의 모양은 아래 그림과 같습니다.

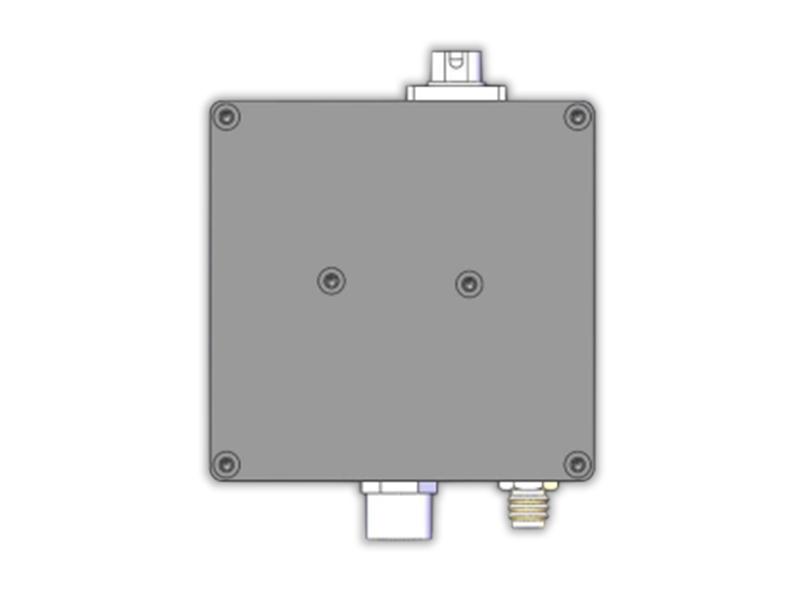

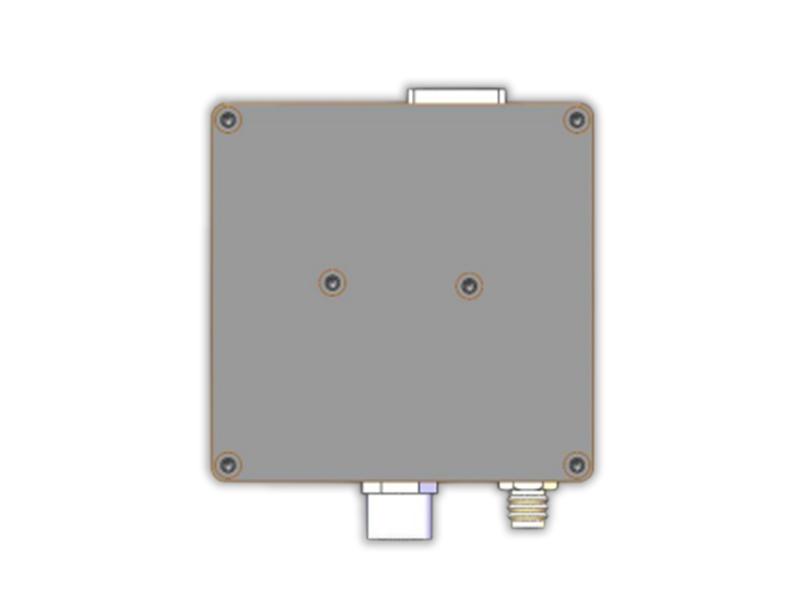

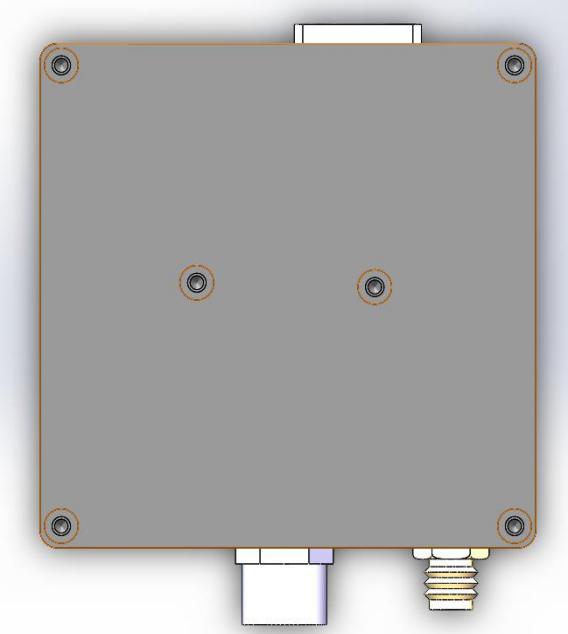

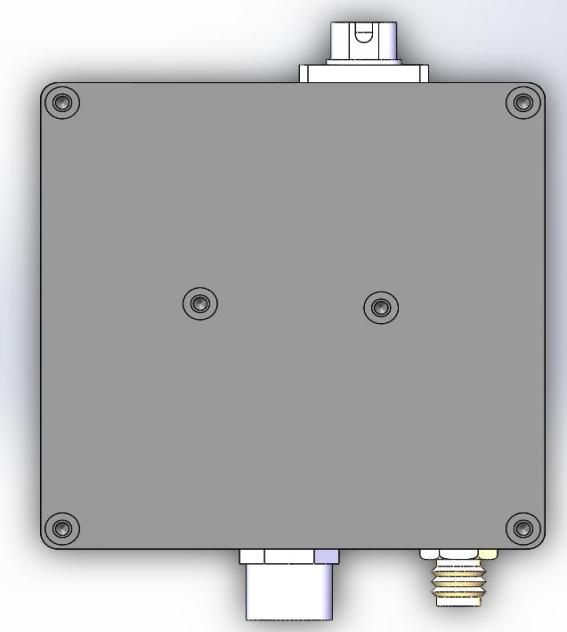

그림 2-1 검출기 모듈 외관 (왼쪽: FC 인터페이스, 오른쪽: 여유 공간)

이 중 상단 인터페이스는 광 입력 인터페이스(FC/자유 공간), 하단 오른쪽은 전원 입력 인터페이스(M8 또는 리드선 출력), 하단 오른쪽은 신호 출력 인터페이스(SMA)입니다.

온도 보상 기능이 있는 버전의 출력은 GH1.25 단자대이며, 정의는 다음과 같습니다.

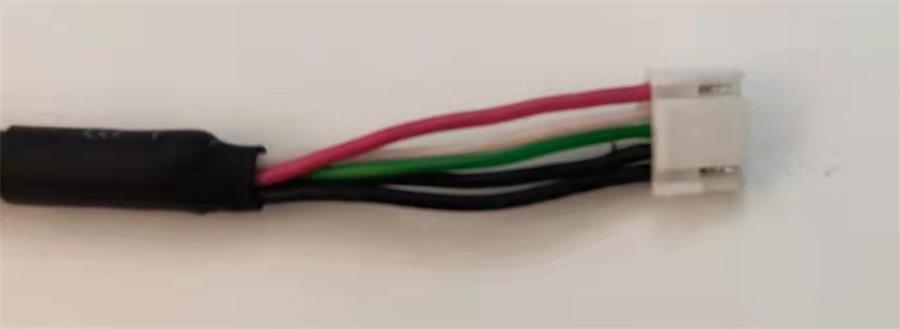

그림 2-2 전원 코드 일치

전기 설명

APD 모듈은 단일 전원 공급 제품입니다. 빨간색 전선은 12V에, 검은색 전선은 접지에 연결하고 전류는 300mA입니다. 정상 작동 시 감지기 모듈의 전류는 100mA 미만입니다.

1. 출력 인터페이스: SMA(암 커넥터);

2. 출력 임피던스: 50ohm;

3. 최대 출력 전압:

500MHz 이하 제품: ±3.6V(@High Z), ±1.8V(@50ohm);

1GHz(포함) 이상의 제품: ±1V (@50ohm).

4. 스펙트럼 응답 범위: 400nm-1100nm;

5. 검출기 반응성: 50A/W@905nm;

6. 광 입력 진폭에 대한 포화 광 전력을 초과하지 마십시오.

성능 매개변수

성능 테스트 설명

1. 시험광원의 FC 커넥터 조건이 다르기 때문에 각 검출기의 삽입 손실이 일정하지 않고 검출기 응답 시험 결과도 약간씩 다릅니다.

2. 검출기의 트랜스임피던스 이득은 높은 출력 부하 임피던스 조건에서 계산됩니다. 출력 부하가 50Ω이면 이득은 공칭값의 절반으로 감소합니다.

3. 검출기 잡음 및 상승 시간의 측정 결과는 다음 조건에서 얻어졌습니다.

a: 오실로스코프 입력 임피던스는 50Ω입니다.

b: 오실로스코프 대역폭은 전체 대역폭(≥1GHz)입니다.

c: 오실로스코프 시간 척도가 100ns/div로 설정됨(참고: 노이즈는 시간 척도에 따라 크게 다름)

4. 시험실 온도: 23℃±5℃;

5. 상대 습도 테스트: 35%±15%;

6. 테스트 작동 전압: ±12V;

APD 검출기(APD2008)의 일반적인 테스트 매개변수

그림 3-1 전기 성능 요약

기계적 치수

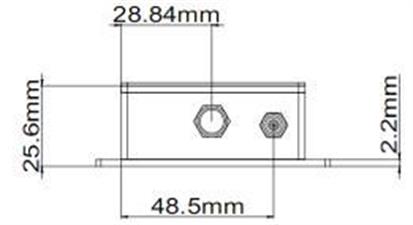

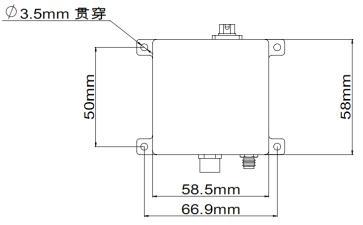

그림 4-1 APD 검출기 모듈의 기계적 치수 도면
