APD1008 애벌랜치 광검출기

APD1008 애벌랜치 광검출기

사용자 설명서

2.1 외관 및 인터페이스 설명

모듈의 모습은 아래 그림과 같습니다.

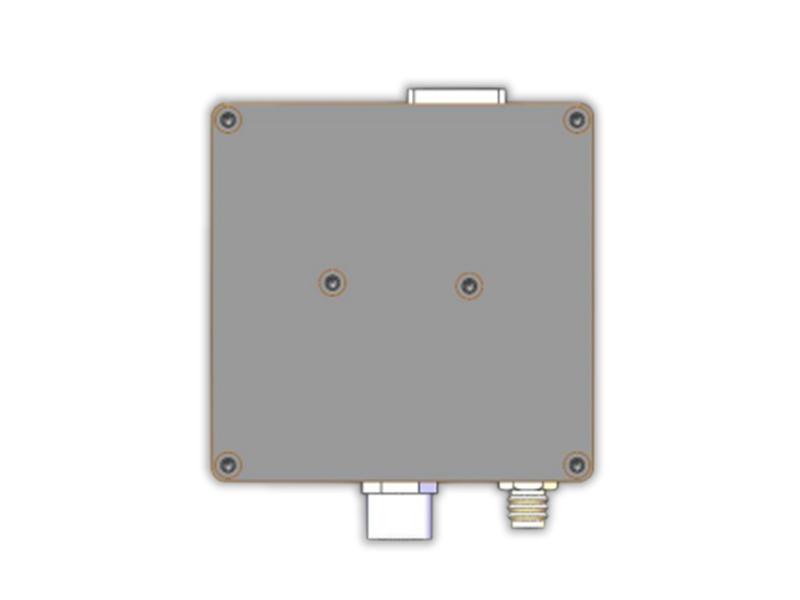

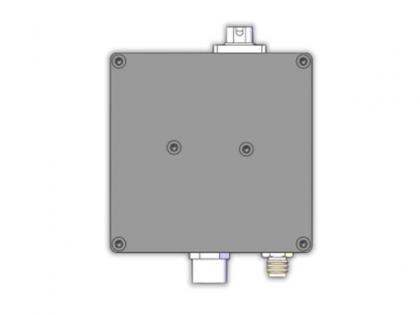

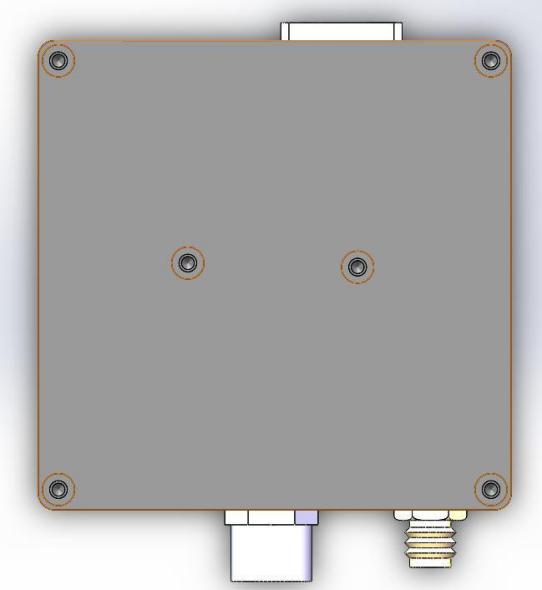

그림 2-1 검출기 모듈의 외관도 (좌: FC 커넥터, 우: 여유 공간)

위쪽 인터페이스는 광 입력 인터페이스(FC/자유 공간), 오른쪽 아래는 전원 입력 인터페이스(M8/또는 리드선 출력), 오른쪽 아래는 신호 출력 인터페이스(SMA)입니다.

온도 보상 기능이 있는 버전의 출력은 GH1.25 터미널에 있으며, 다음과 같이 정의됩니다.

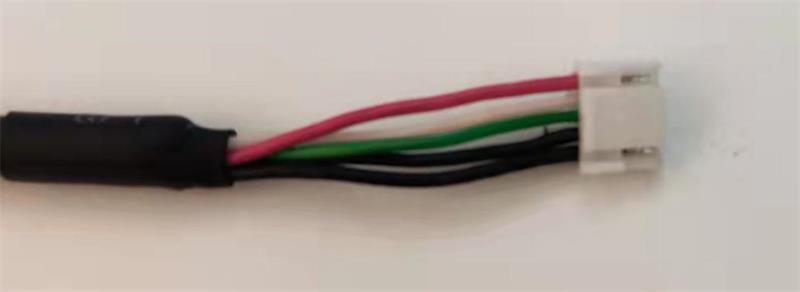

그림 2-2 전원 케이블 일치

인터페이스 정의는 다음과 같습니다.

전기 사양

APD 모듈은 단일 전원 공급 장치입니다. 빨간색 전선은 12V에, 검은색 전선은 접지에 연결하며 전류는 300mA입니다. 정상 작동 시 감지기 모듈의 전류는 100mA 미만입니다.

1. 출력 인터페이스: SMA(암);

2. 출력 임피던스: 50Ω;

3. 최대 출력 전압:

500MHz 이하 제품: ±3.6V(@High Z), ±1.8V(@50Ω);

1GHz 이상 제품: ±1V (@50Ω).

4. 스펙트럼 응답 범위: 900nm - 1700nm;

5. 검출기 반응성: >0.95A/W @1550nm;

6. 광 입력 진폭은 포화 전력을 초과해서는 안 됩니다.

성능 매개변수

성능 테스트 설명:

1. 시험광원의 FC 커넥터의 조건이 다르기 때문에 각 검출기의 삽입 손실이 다르고, 검출기 응답의 시험 결과에도 약간의 차이가 있을 수 있습니다.

2. 검출기의 트랜스임피던스 이득은 출력 부하가 고임피던스일 때 계산됩니다. 출력 부하가 50Ω이면 이득은 공칭값의 절반으로 감소합니다.

3. 검출기 잡음 및 상승 시간의 측정 결과는 다음 조건에서 얻어졌습니다.

a: 오실로스코프 입력 임피던스 50Ω;

b: 오실로스코프 대역폭은 전체 대역폭(≥1GHz)입니다.

c: 오실로스코프 시간 분할은 100ns/div로 설정됩니다(참고: 노이즈는 시간 분할에 따라 상당히 다릅니다).

4. 시험 주변 온도: 23℃±5℃;

5. 상대 습도 테스트: 35%±15%;

6. 테스트 작동 전압: ±12V;

APD 검출기(APD1008)의 일반적인 테스트 매개변수

그림 3-1 전기 성능 요약

기계적 치수

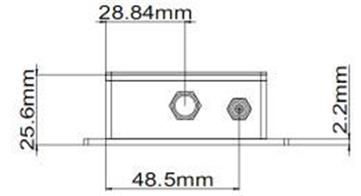

그림 4-1 APD 검출기 모듈의 기계적 치수도
